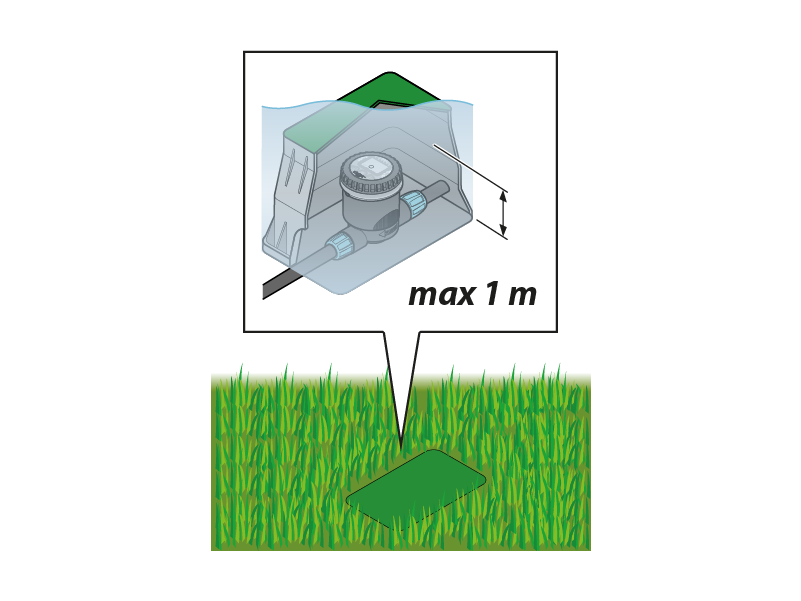

L’elettrovalvola programmabile è a perfetta tenuta stagna e funziona anche immersa permanentemente in acqua fino a un metro di profondità (grado di protezione IP68).

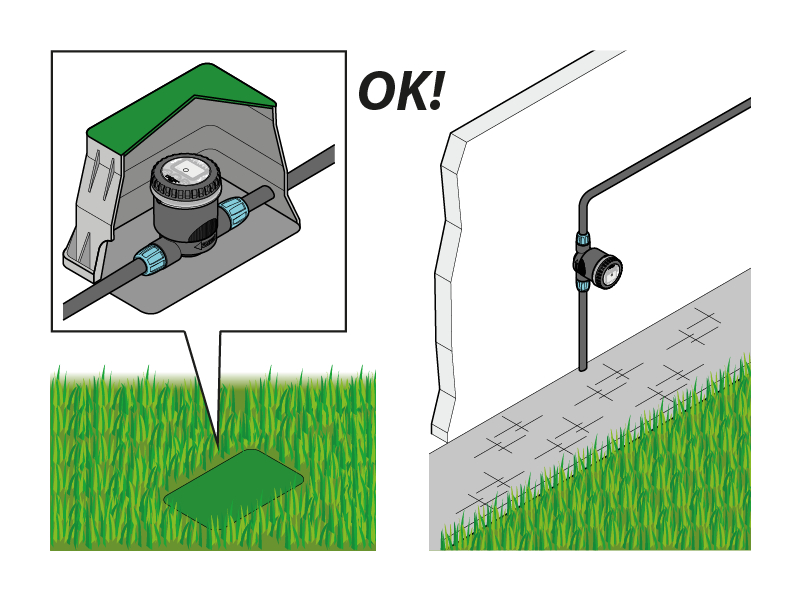

Può essere installata all’interno di pozzetti, sia in posizione orizzontale che verticale.

Affinché sia garantita la sua ermeticità, è necessario assicurarsi che il gruppo di comando sia allineato ed inserito nell’apposita guida e che il coperchio trasparente sia perfettamente avvitato fino in battuta con la guarnizione di tenuta ben posizionata nella sede.

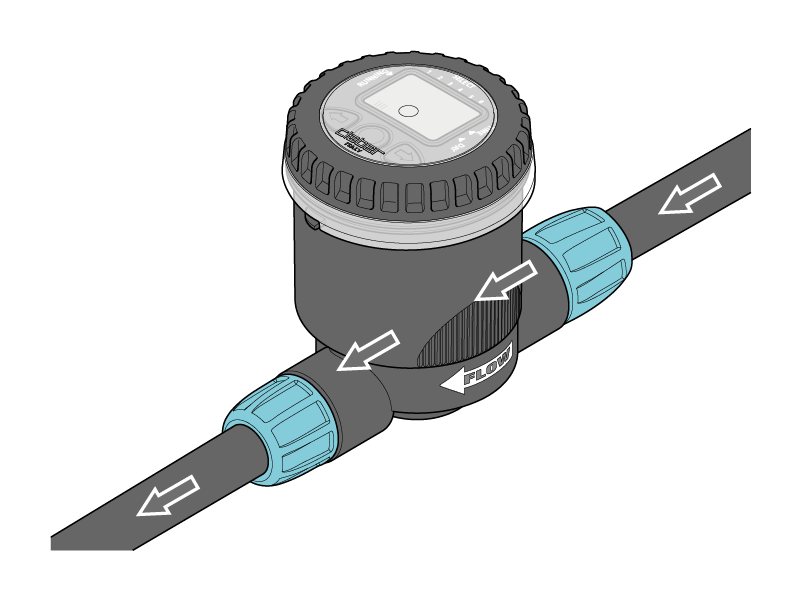

Attenzione: assicurarsi di installare l’elettrovalvola programmabile rispettando la direzione del flusso d’acqua indicata dalla freccia “FLOW”.

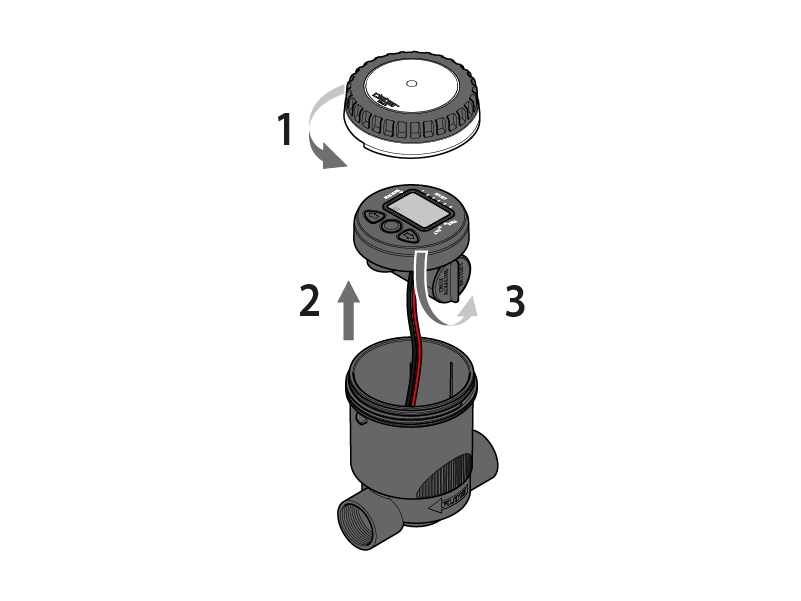

Svitare il coperchio trasparente. Estrarre il gruppo di comando. Svitare il tappo dell’alloggiamento della batteria.

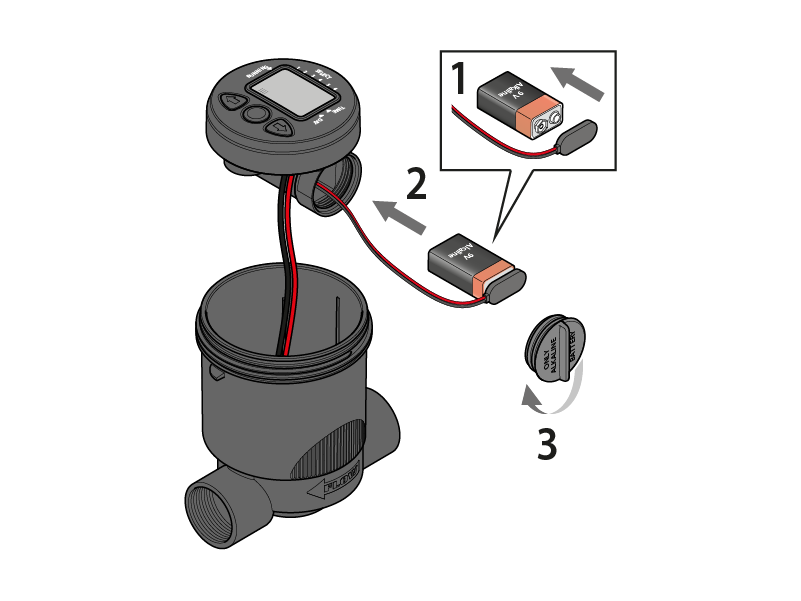

Connettere la batteria rispettando la polarità. Inserire la batteria nell’alloggiamento. Riavvitare il tappo controllando che la guarnizione di tenuta sia correttamente posizionata in sede. Allineare il gruppo di comando alla apposita guida e reinserirlo nella sede. Richiudere il coperchio trasparente controllando che la guarnizione di tenuta sia correttamente posizionata in sede. Attenzione: utilizzare esclusivamente batterie di marca, Alkaline da 9V non ricaricabili.
Importante: ricordarsi di aprire il rubinetto dell’acqua.

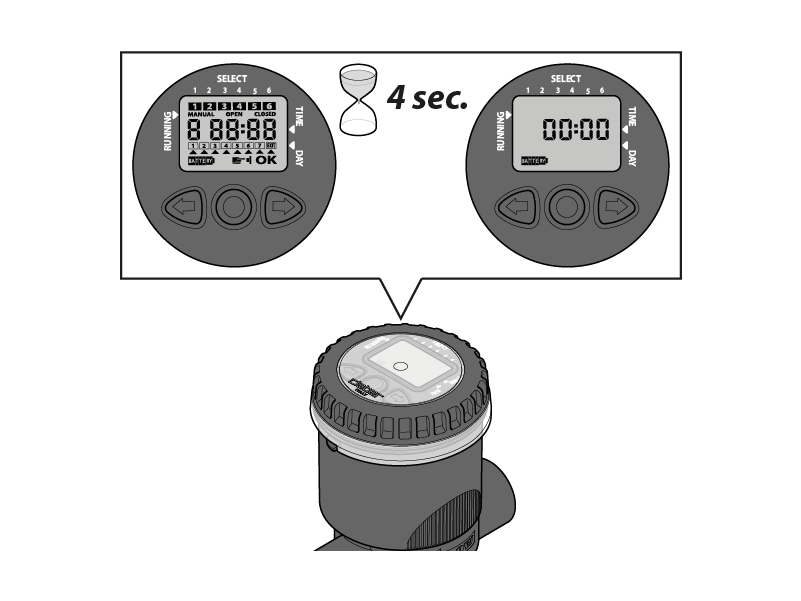

Appena collegata la batteria, il display si accende completamente per 2 secondi, l’elettrovalvola riceve un impulso di chiusura e il programmatore si imposta sull’orario 00:00.

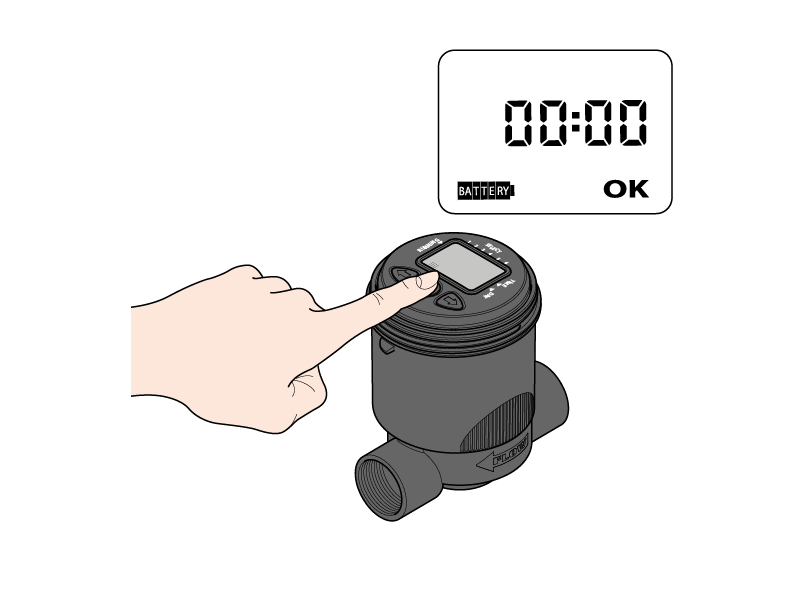

Premendo il pulsante centrale ENTER apparirà la scritta OK ad indicare che si può procedere con l’inserimento dell’ora.

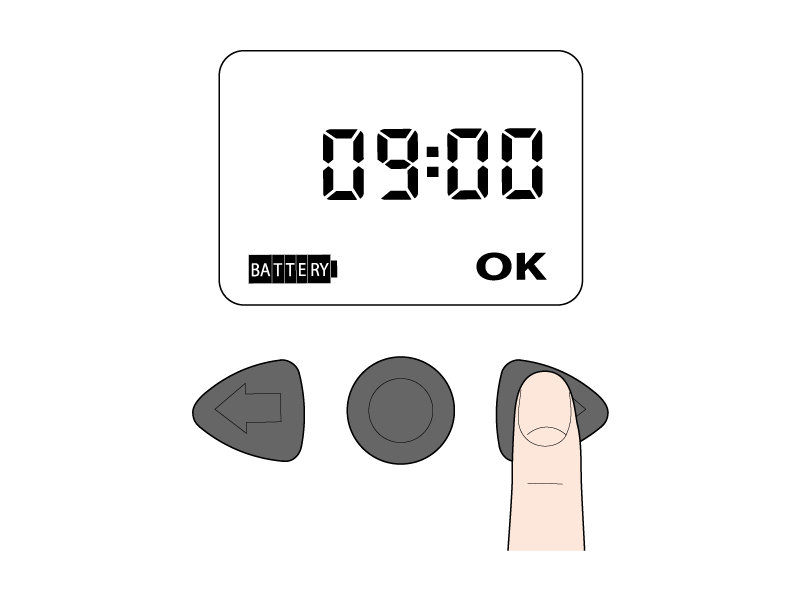

Premere una delle frecce per impostare l’ora corrente. Tenendo premuta la freccia la programmazione avanza più velocemente.

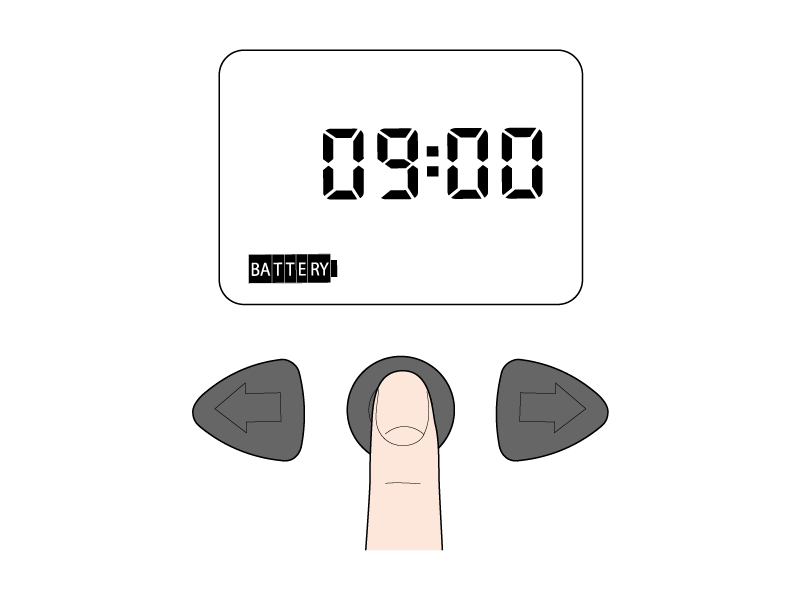

Inserita l’ora, premere ENTER per confermare.

Attenzione: tutti i programmi si impostano allo stesso modo.
I programmi vanno inseriti in successione temporale, entro le 24 h solari. In automatico il programmatore avanza, sia in OPEN che in CLOSED, di 1 minuto rispetto all’ultimo orario impostato.

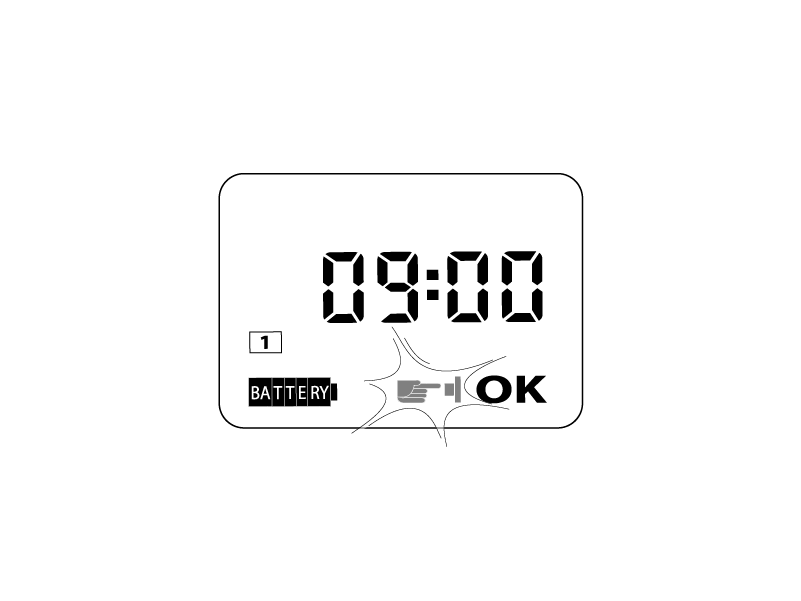

Attenzione: se appare il simbolo lampeggiante, il programmatore sta attendendo un comando: premere un tasto.

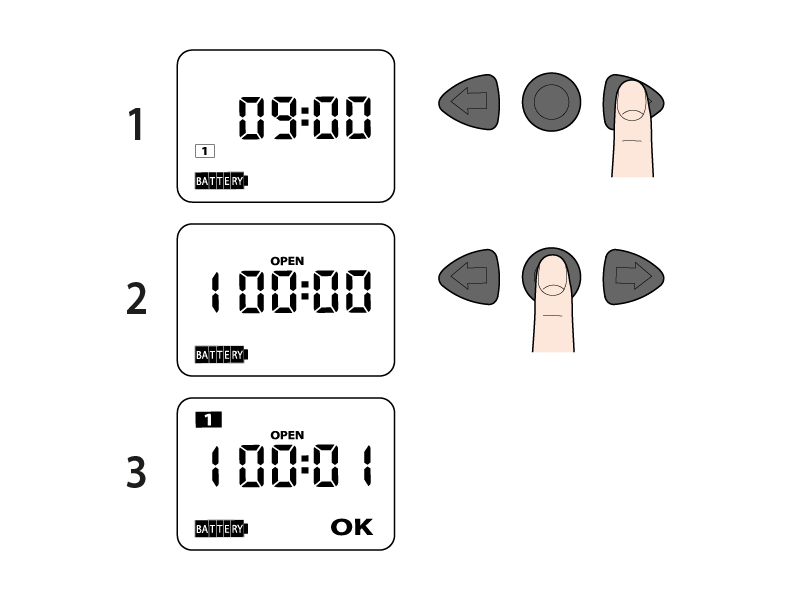

Dopo aver impostato l’ora corrente, premere la freccia destra per entrare nella pagina del programma 1. Appare l‘orario 00:00 preceduto da 1 (programma 1). Premere il tasto centrale ENTER.

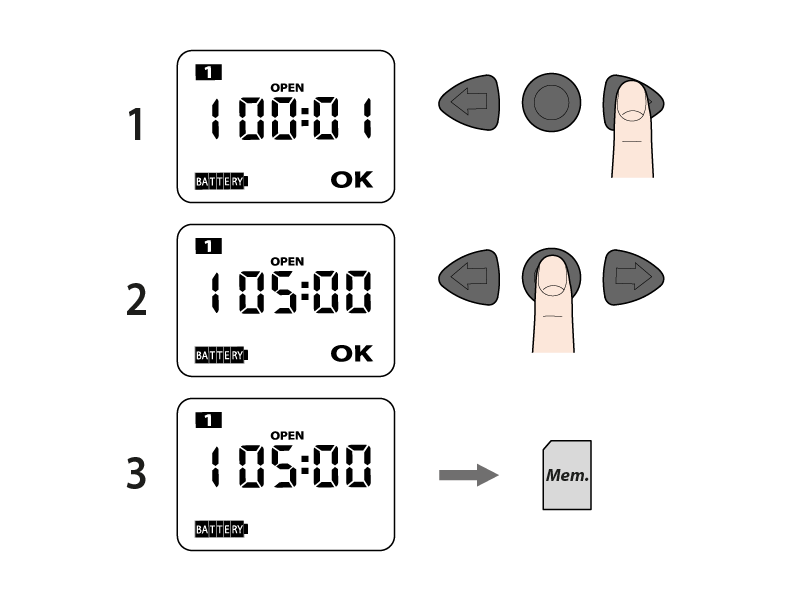

Sul display appare OK ad indicare che si può impostare l’orario di apertura utilizzando le frecce (es. 05:00); sul display, in alto, si visualizza 1 (programma 1). Confermare l‘orario premendo ENTER.

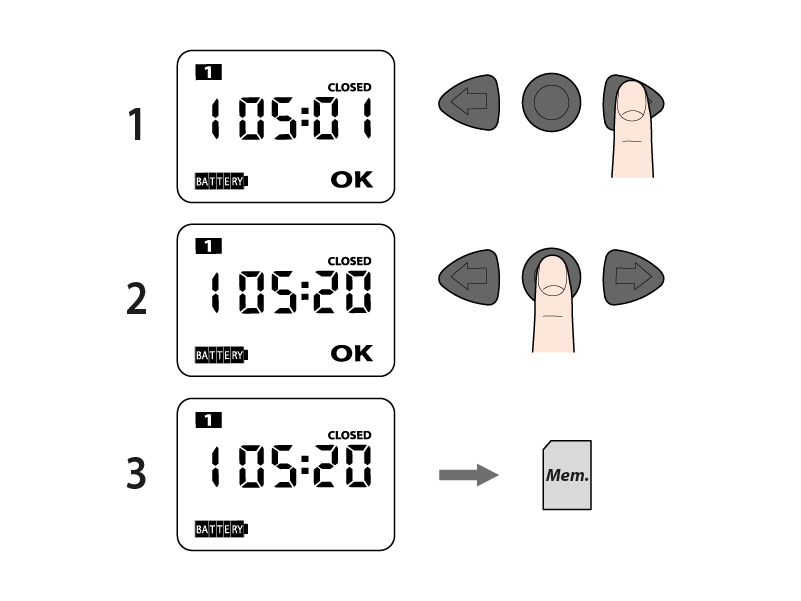

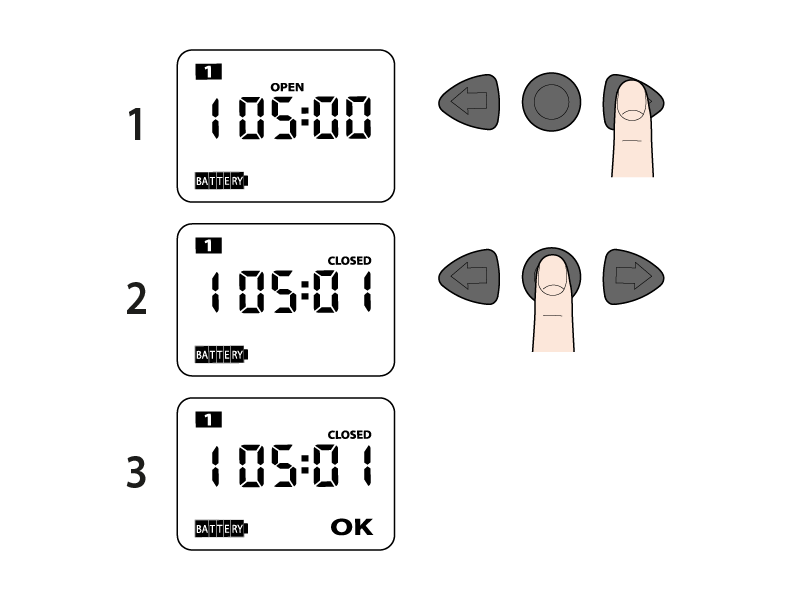

Premere la freccia destra per passare alla pagina CLOSED (chiusura). Il programmatore automaticamente propone l’orario di chiusura ad 1 minuto successivo rispetto all’orario di apertura precedentemente impostato (es apertura 05:00 - orario chiusura proposto 05:01); l’orario è preceduto da 1 (programma 1). Premere ENTER.

Sul display appare OK ad indicare che si può impostare l’orario di chiusura utilizzando le frecce (es 05:20). Confermare l’orario premendo ENTER.

Per l’impostazione dell’apertura e chiusura degli altri programmi, ripetere i passaggi precedentemente indicati.

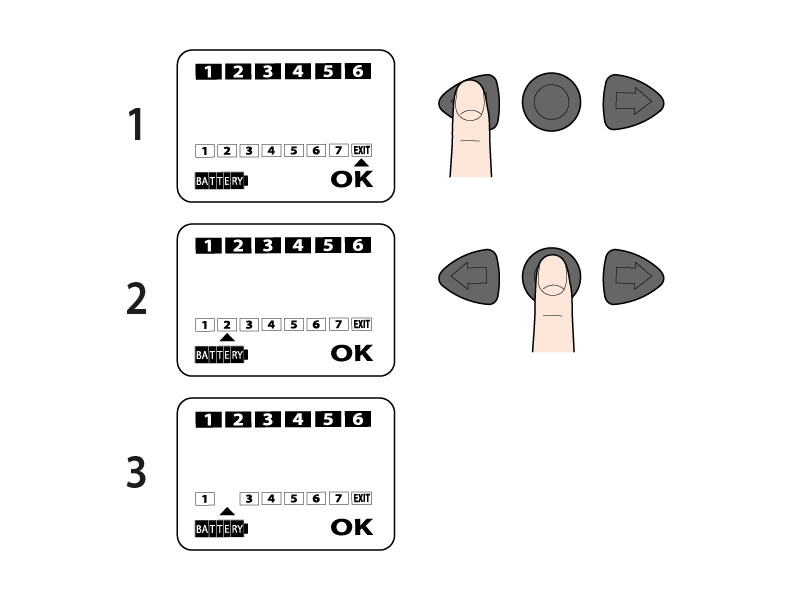

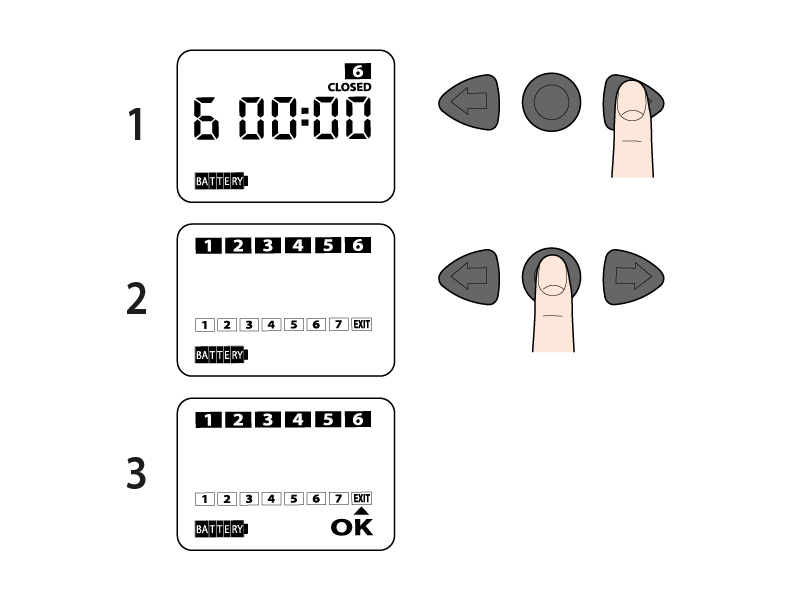

Premere la freccia destra fino a visualizzare la pagina di programmazione settimanale. Premere ENTER per scegliere i giorni in cui si vuole irrigare, di default sono inseriti tutti i giorni della settimana.

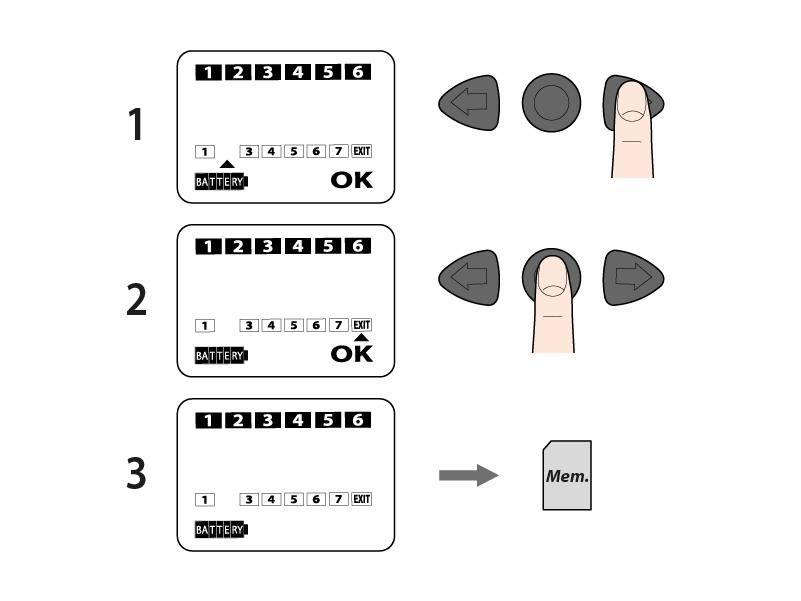

Con le frecce posizionare il cursore sotto il giorno da abilitare o disabilitare e premere ENTER.
Attenzione: il giorno 1 coincide con il giorno in cui si imposta il programmatore per la prima volta e serve come riferimento. Esempio: se giovedì = 1 e si desidera saltare l’irrigazione del venerdì, il giorno da eliminare è il 2.

Posizionare il cursore sotto EXIT. Premere ENTER.

Con la freccia destra entrare nella pagina della programmazione manuale: funzione utile per effettuare un’irrigazione senza cancellare i programmi impostati. Il programmatore automaticamente imposta un tempo di 5 minuti. Premere ENTER. Con la freccia sinistra si avvia l’irrigazione.

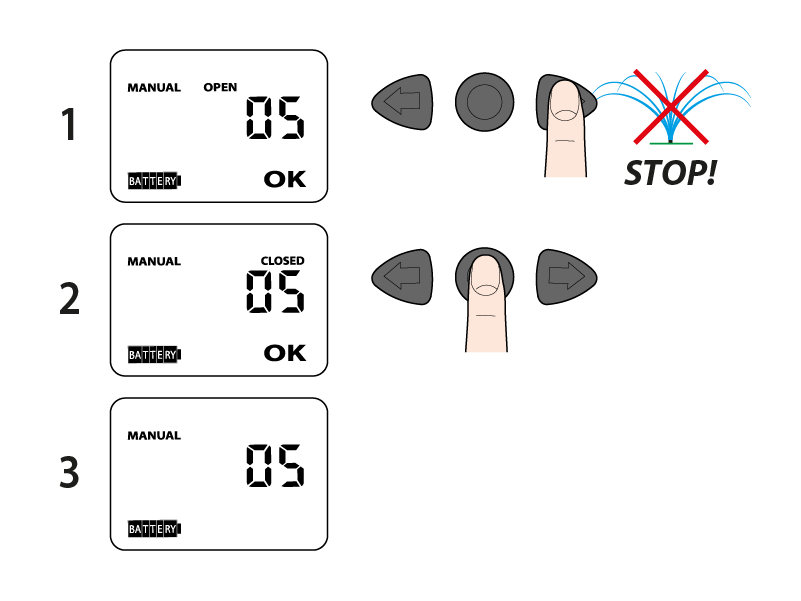

Per interromperla anticipatamente premere la freccia destra e poi ENTER.

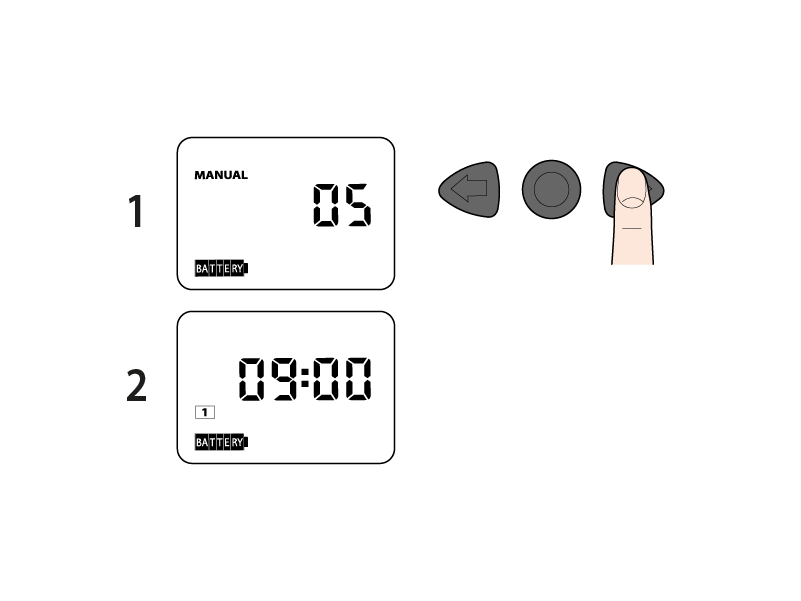

Con la freccia destra si ritorna alla pagina iniziale (ora/giorno).

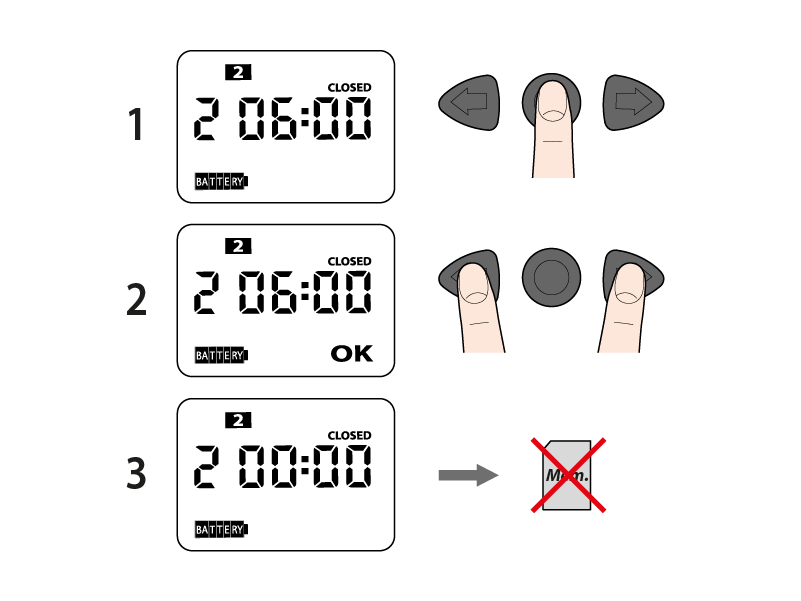

Per cancellare un programma andare nella modalità CLOSED del programma da eliminare. Premere ENTER e successivamente le due frecce contemporaneamente.

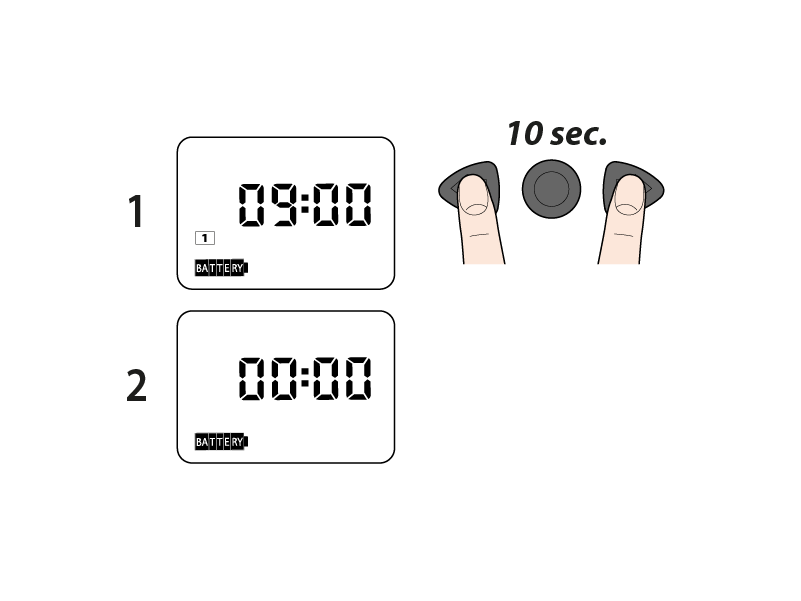

Per resettare completamente il programmatore tenere premute contemporaneamente le due frecce per almeno 10 secondi, finché sul display compare 00:00.

A fine stagione, prima dell’arrivo delle gelate invernali, chiudere l’acqua e scaricare l’impianto facendo aprire in modalità manuale la valvola in modo che l’acqua rimasta al suo interno defluisca.

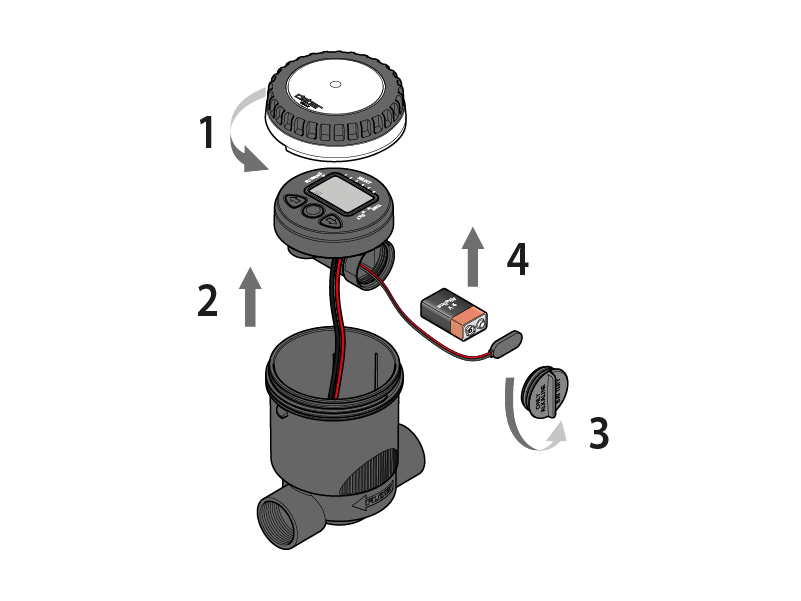

Svitare il coperchio trasparente. Estrarre il gruppo di comando. Svitare il tappo dell’alloggiamento della batteria e rimuovere la batteria.

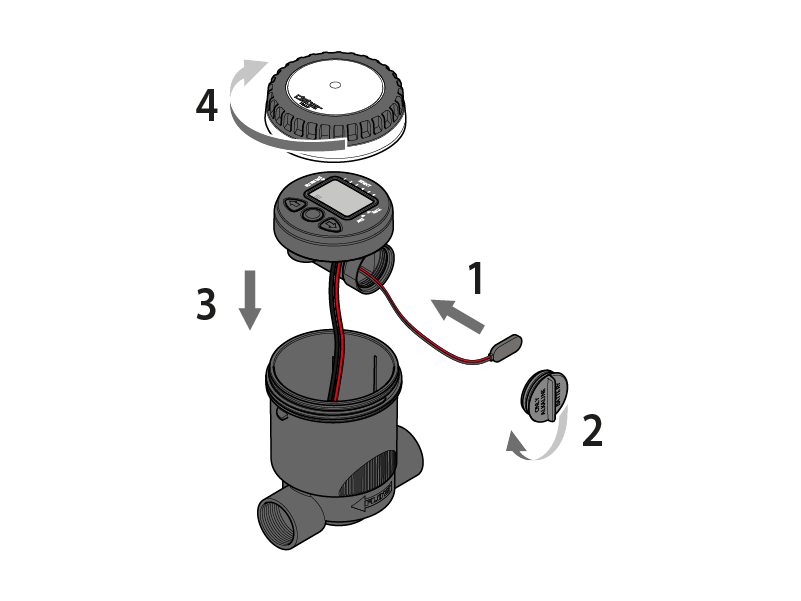

Riavvitare il tappo controllando che la guarnizione di tenuta sia correttamente posizionata in sede. Allineare il gruppo di comando alla apposita guida e reinserirlo nella sede. Richiudere il coperchio trasparente controllando che la guarnizione di tenuta sia correttamente posizionata in sede. Con l’arrivo della nuova stagione inserire una nuova batteria.
