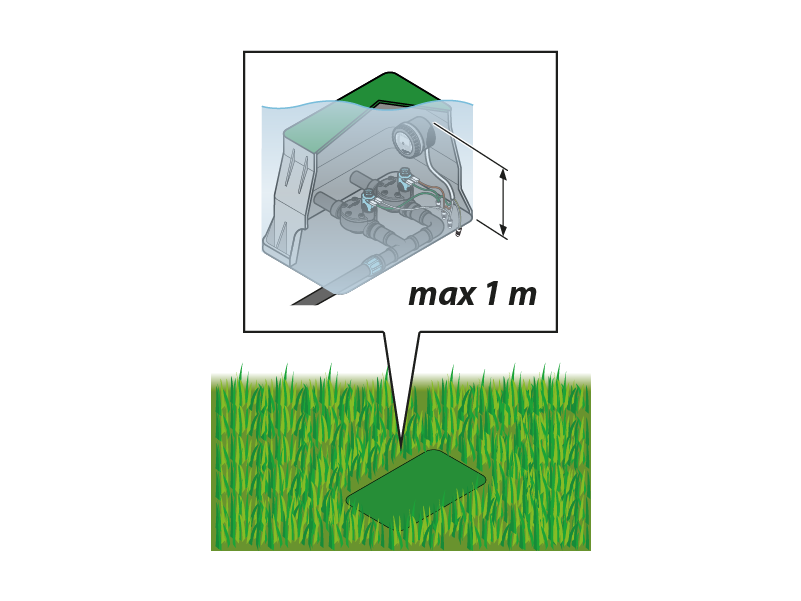

Il modulo di comando è a perfetta tenuta stagna e funziona anche immerso permanentemente in acqua fino a un metro di profondità (grado di protezione IP68).

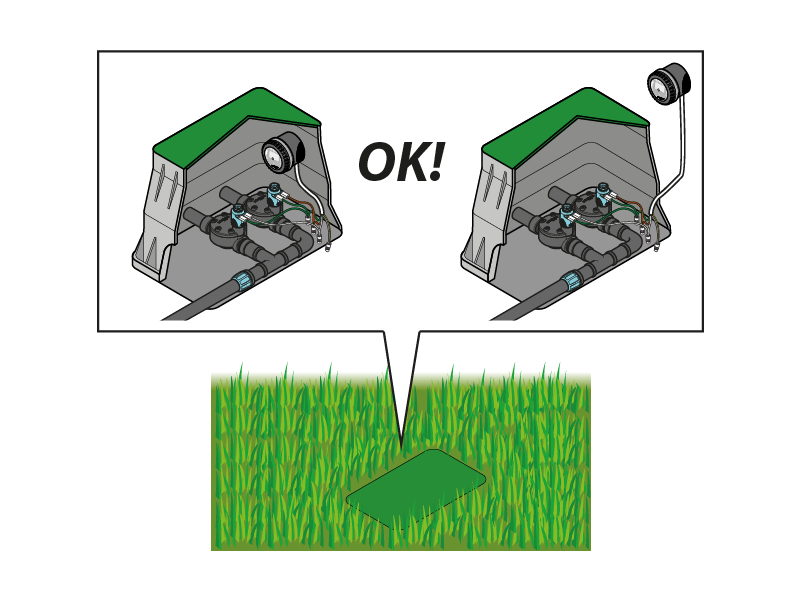

Può essere installato all’interno e all’esterno di pozzetti.

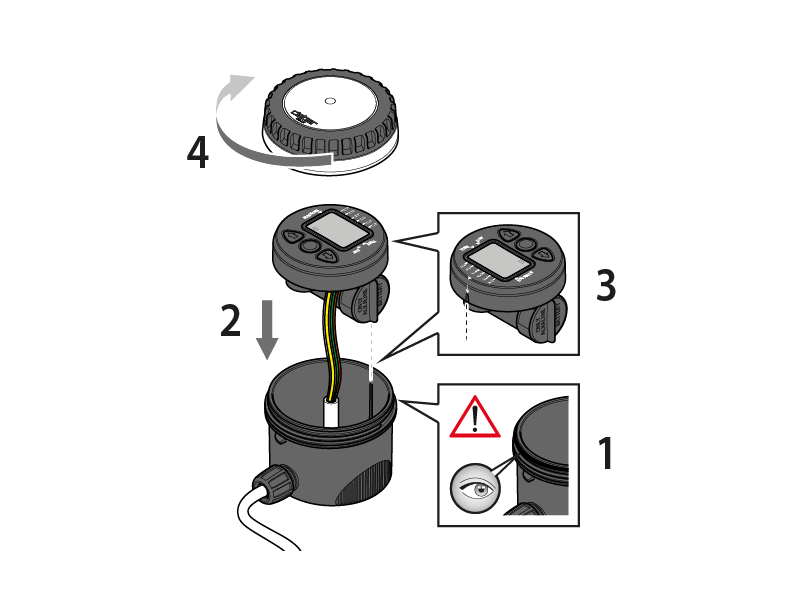

Affinché sia garantita la sua ermeticità, è necessario assicurarsi che il modulo di comando sia allineato ed inserito nell’apposita guida e che il coperchio trasparente sia perfettamente avvitato fino in battuta con la guarnizione di tenuta ben posizionata nella sede.

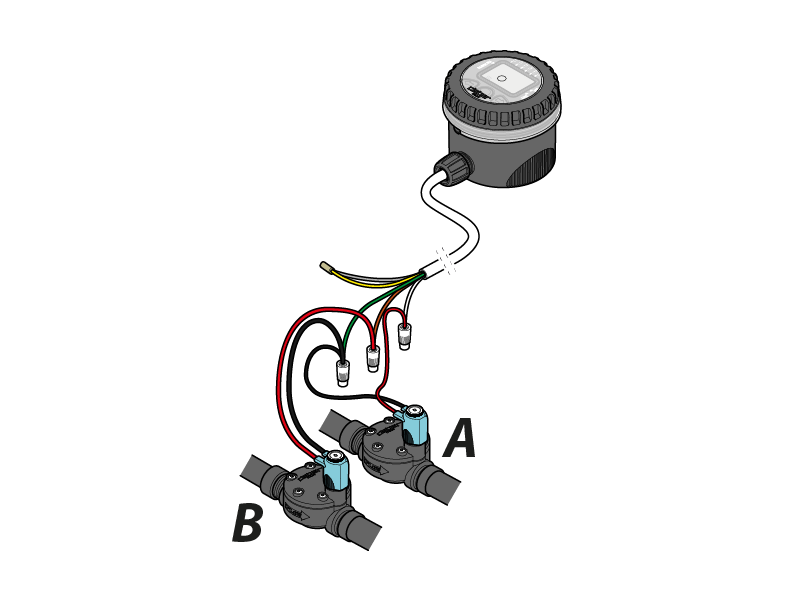

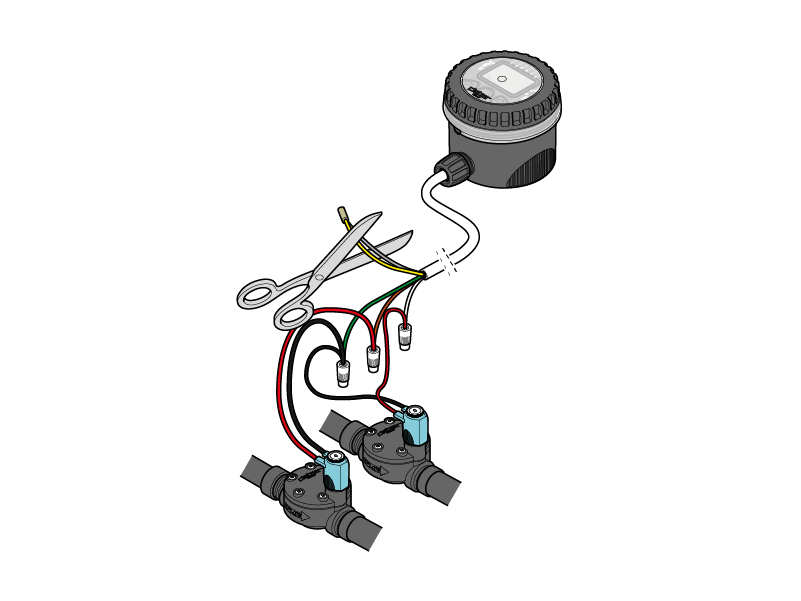

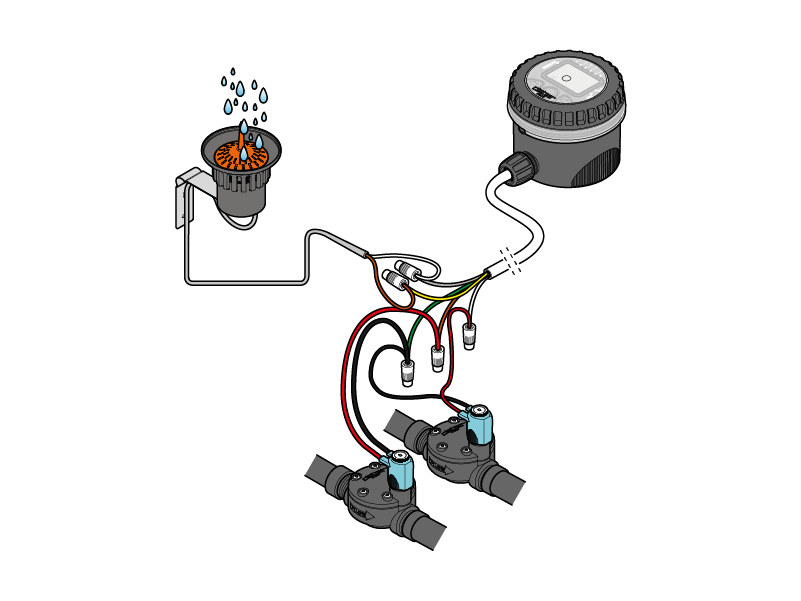

Il modulo di comando può pilotare fino a due elettrovalvole con solenoide bistabile a 9V. Collegare il filo verde al polo negativo (filo nero) di ciascuna elettrovalvola (comune). Collegare il filo bianco al polo positivo (filo rosso) dell’elettrovalvola A. Collegare il filo marrone al polo positivo (filo rosso) dell’elettrovalvola B.

Il modulo di comando è predisposto per il collegamento ad un sensore di pioggia Rain Sensor (cod. 90915): quando l’acqua piovana all’interno di quest’ultimo supera i 5 mm di pluviometria, il sensore sospende automaticamente le irrigazioni per riprenderle quando l’acqua è evaporata.

Interrompere il collegamento tra i fili giallo e grigio, tagliando il giunto alla loro estremità.

Collegare i fili giallo e grigio ai fili provenienti dal sensore di pioggia. Attenzione: se il sensore di pioggia non viene utilizzato, occorre assicurarsi che i fili giallo e grigio siano collegati tra loro, ripristinando se necessario il giunto.

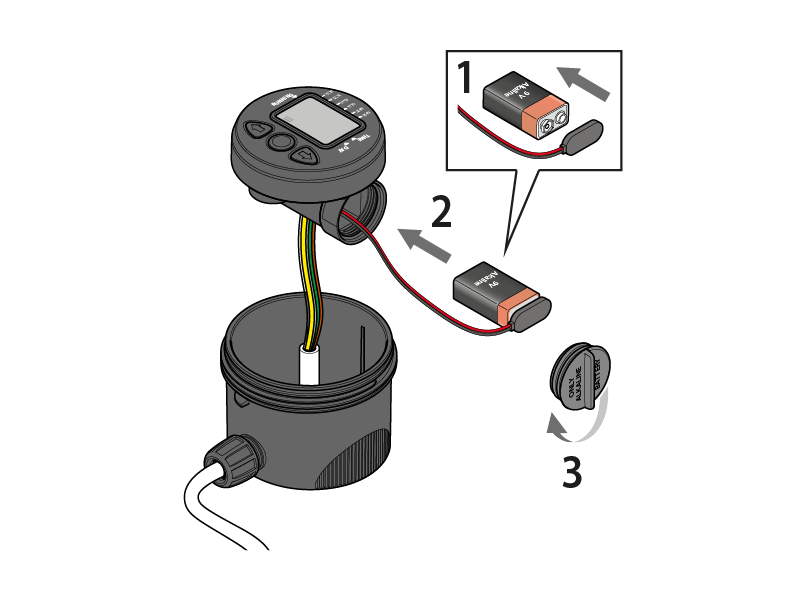

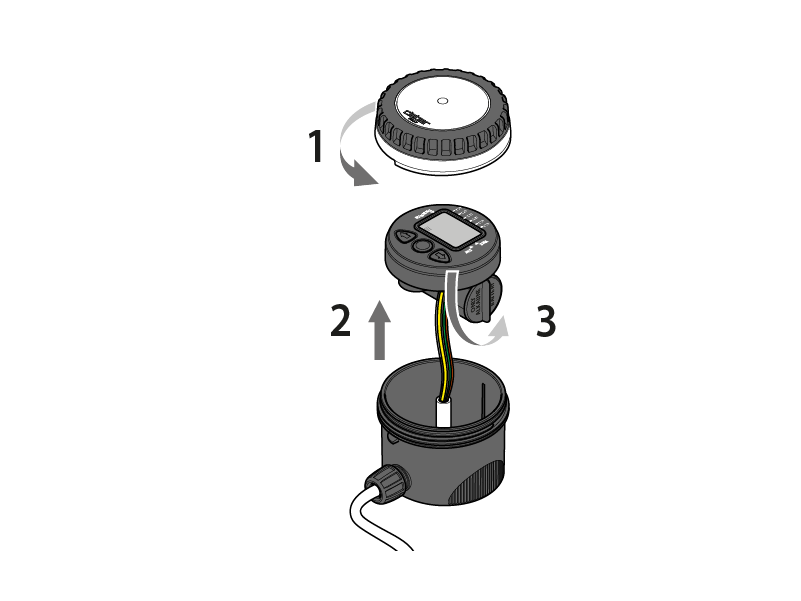

Svitare il coperchio trasparente ed estrarre il modulo di comando. Svitare il tappo dell’alloggiamento della batteria.

Connettere la batteria rispettando la polarità ed inserire la batteria nell’alloggiamento. Riavvitare il tappo controllando che la guarnizione di tenuta sia correttamente in sede. Riposizionare il modulo di comando seguendo la guida e richiudere il coperchio trasparente controllando che la guarnizione di tenuta sia correttamente posizionata in sede. È molto importante sostituire la batteria ad ogni inizio stagione.

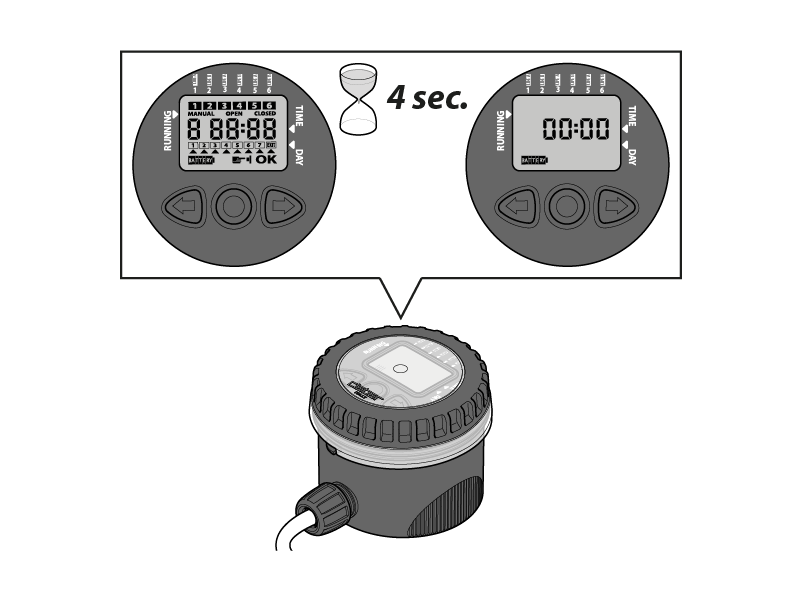

Appena collegata la batteria, il display si accende completamente per 4 secondi, le elettrovalvole ricevono un impulso di chiusura e il modulo di comando si imposta sull’orario 00:00.

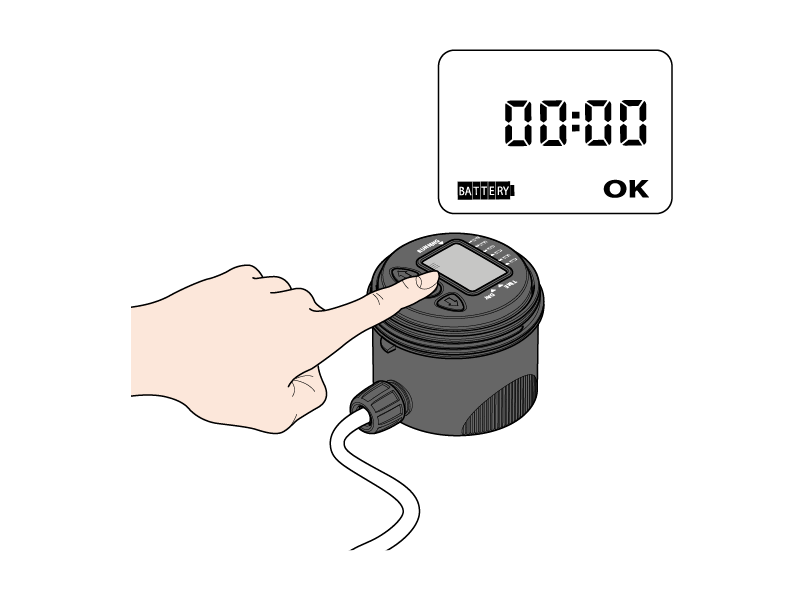

Premendo il pulsante centrale ENTER apparirà la scritta OK ad indicare che si può procedere con l’inserimento dell’ora.

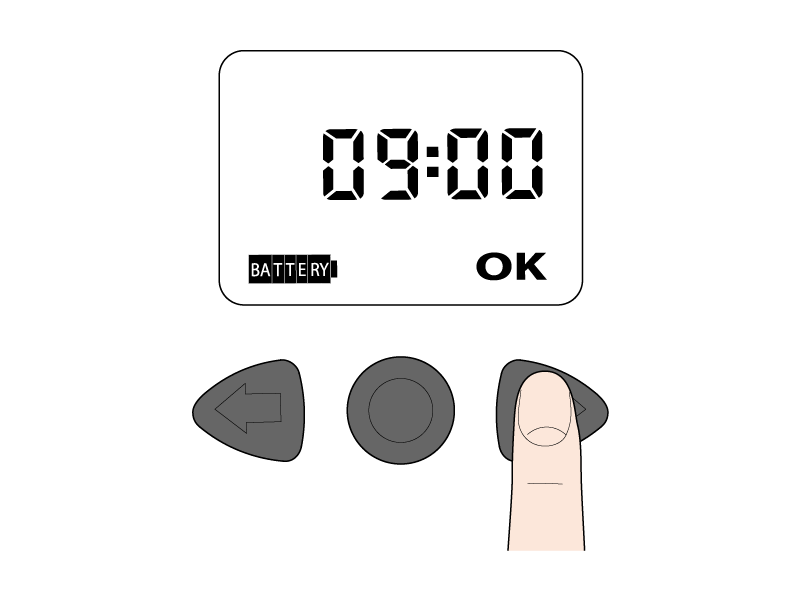

Premere una delle frecce per impostare l’ora corrente. Tenendo premuta la freccia la programmazione avanza più velocemente.

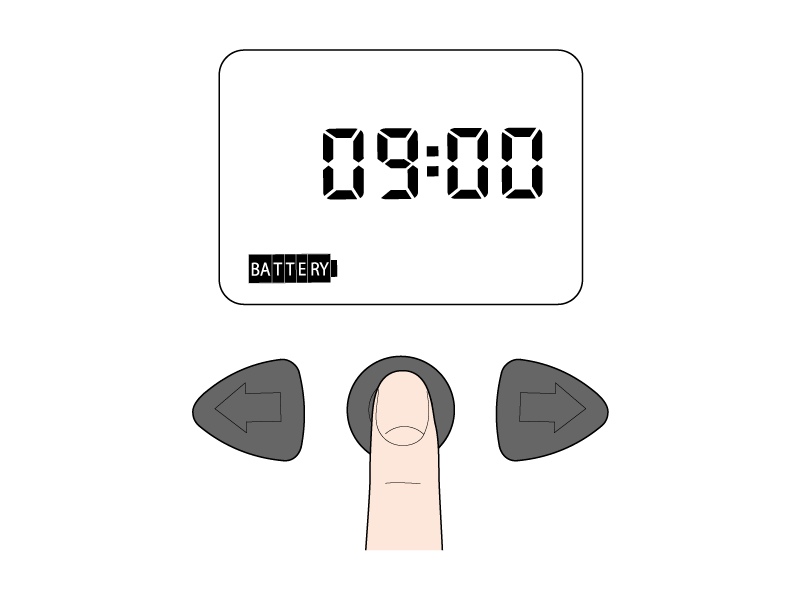

Inserita l’ora, premere ENTER per confermare.

Il programmatore consente l’irrigazione su due linee A e B. Su ciascuna linea si possono impostare fino a 3 programmi: linea A, programmi 1-3-5; linea B, programmi 2-4-6, per un totale di 6 programmi d’irrigazione giornalieri.
Attenzione: tutti i programmi si impostano allo stesso modo. I programmi vanno inseriti in successione temporale, entro le 24 ore solari. In automatico il programmatore avanza, sia in OPEN che in CLOSED, di 1 minuto rispetto all’ultimo orario impostato.

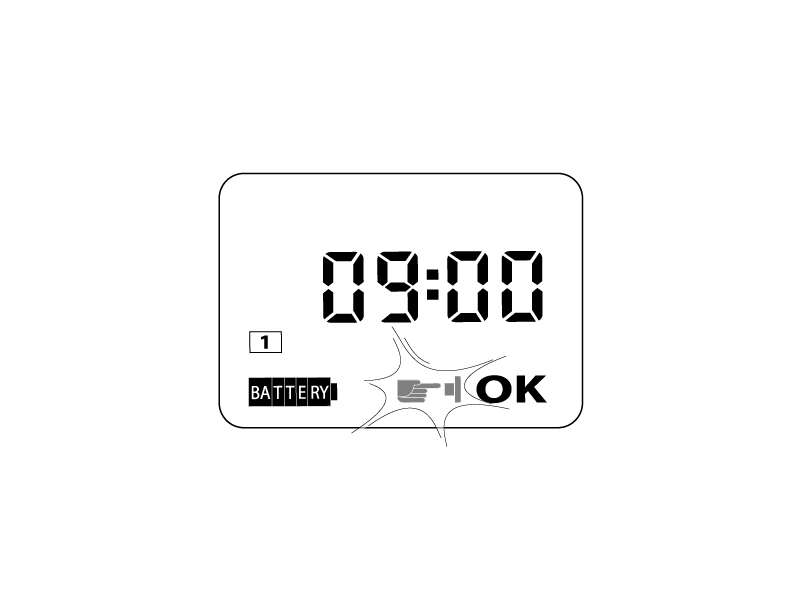

Attenzione: se appare il simbolo lampeggiante, il programmatore sta attendendo un comando: premere un tasto.

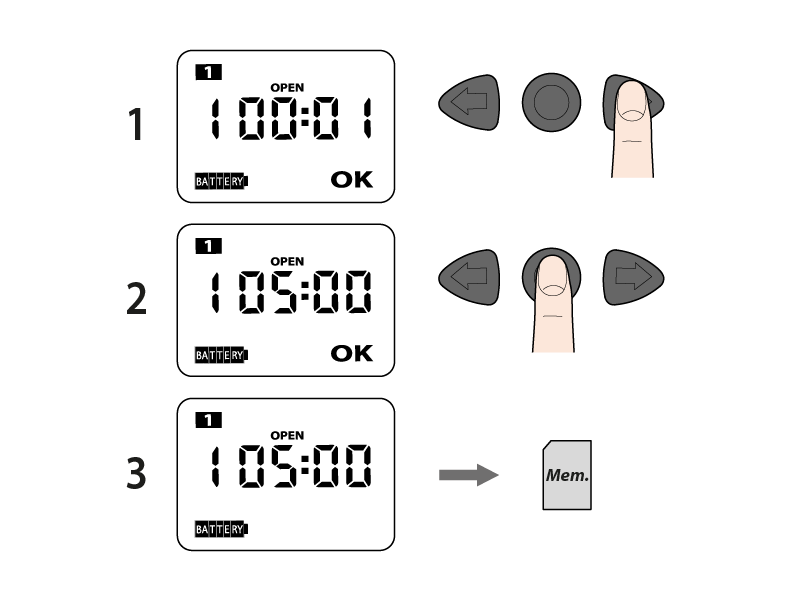

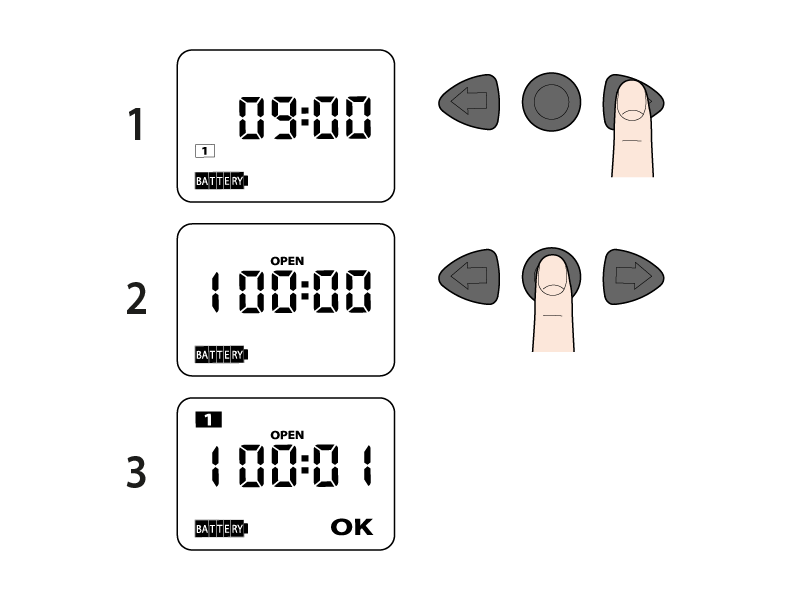

Dopo aver impostato l’ora e il giorno corrente premere la freccia destra per entrare nella pagina del programma 1 della linea A. Appare l’orario 00:00 preceduto da 1 (programma 1). Premere il tasto centrale ENTER.

Sul display compare OK ad indicare che si può impostare l’orario di apertura utilizzando le frecce (es h 05:00); sul display, in alto, si visualizza 1 (programma 1). Confermare l’orario premendo ENTER.

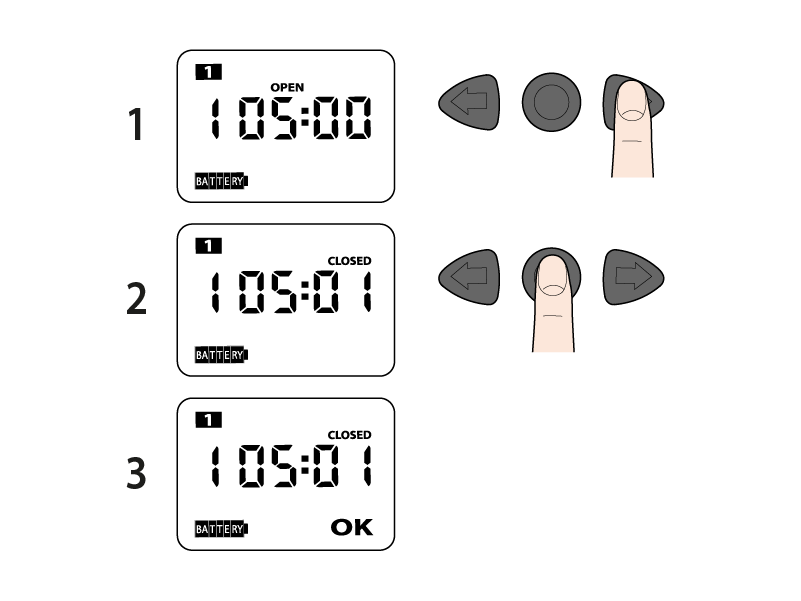

Premere la freccia destra per passare alla pagina CLOSED (chiusura). Il programmatore automaticamente propone l’orario di chiusura ad 1 minuto successivo rispetto all’orario di apertura precedentemente impostato (es apertura 05:00 - orario chiusura proposto 05:01), l’orario è preceduto da 1 (programma 1). Premere ENTER.

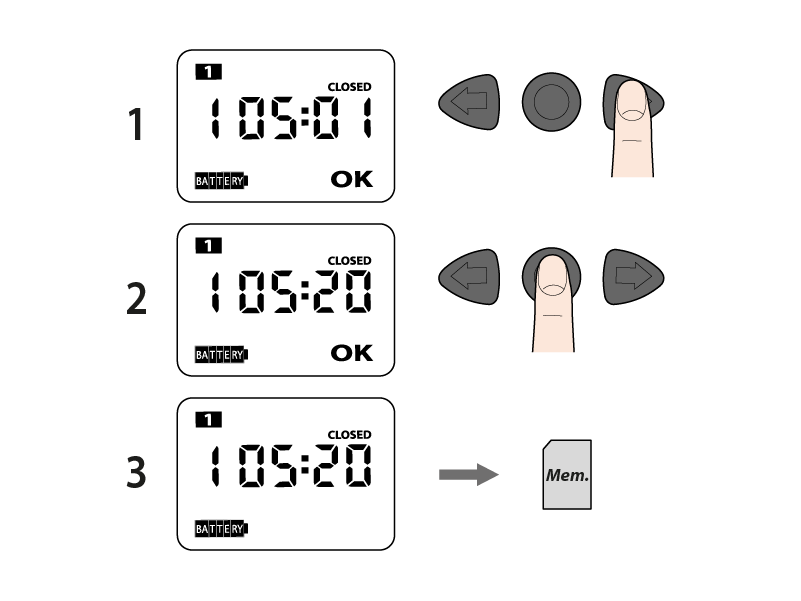

Sul display appare OK ad indicare che si può impostare l’orario di chiusura utilizzando le frecce (es 05:20). Confermare l’orario premendo ENTER.

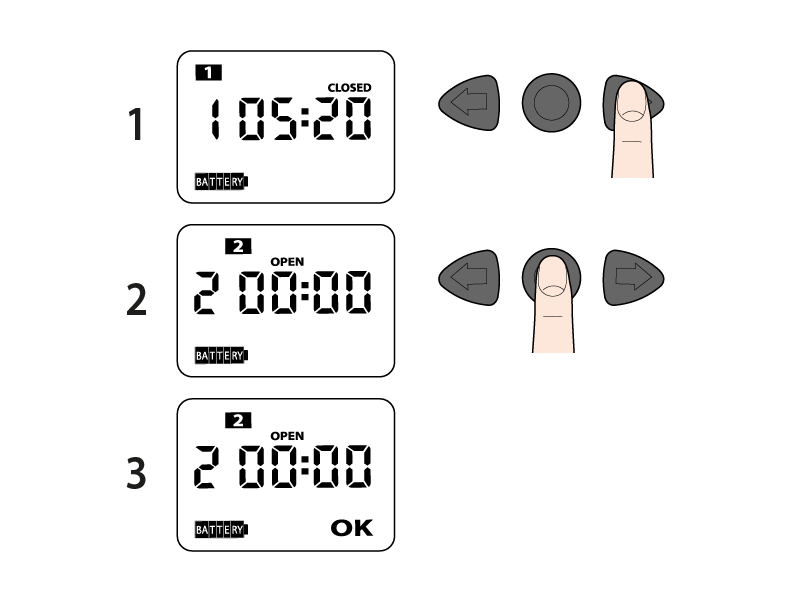

Premendo la freccia destra si entra nella pagina della prima programmazione (programma 2) della linea B. Il display visualizza l’orario 00:00 OPEN preceduto da 2 (programma 2). Premere ENTER.

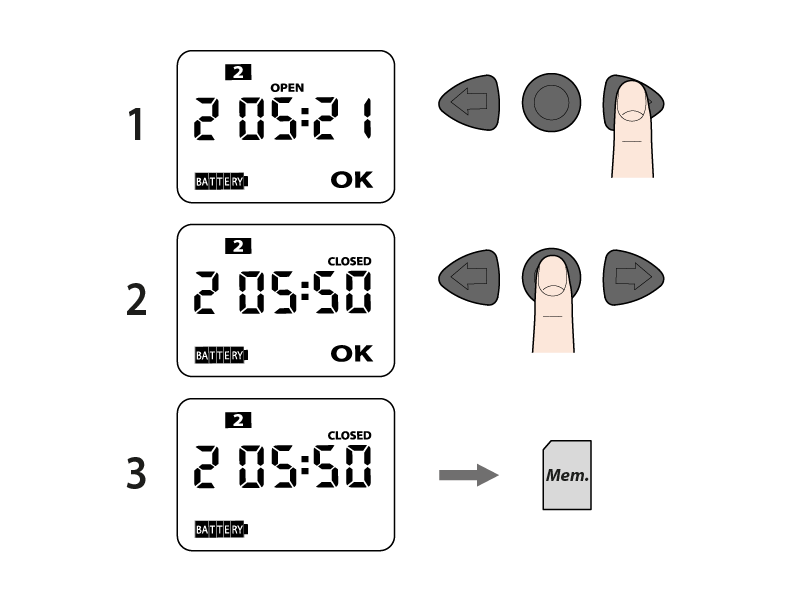

Il display visualizza il simbolo OK ad indicare che si può impostare l’orario di apertura. Il programmatore automaticamente propone l’orario di apertura ad 1 minuto successivo rispetto all’orario di chiusura precedentemente impostato (del programma 1 - h 05:21). Premere ENTER e con le frecce scegliere l’orario di apertura desiderato (es 05:50). Sul display, in alto, si visualizza 2 (programma 2). Confermare l’orario premendo ENTER.

Procedere per la chiusura del programma 2 con la stessa modalità del programma 1. Per l’impostazione delle aperture/chiusure dei restanti programmi (3-5 A; 4-6 B) ripetere i passaggi precedentemente elencati.

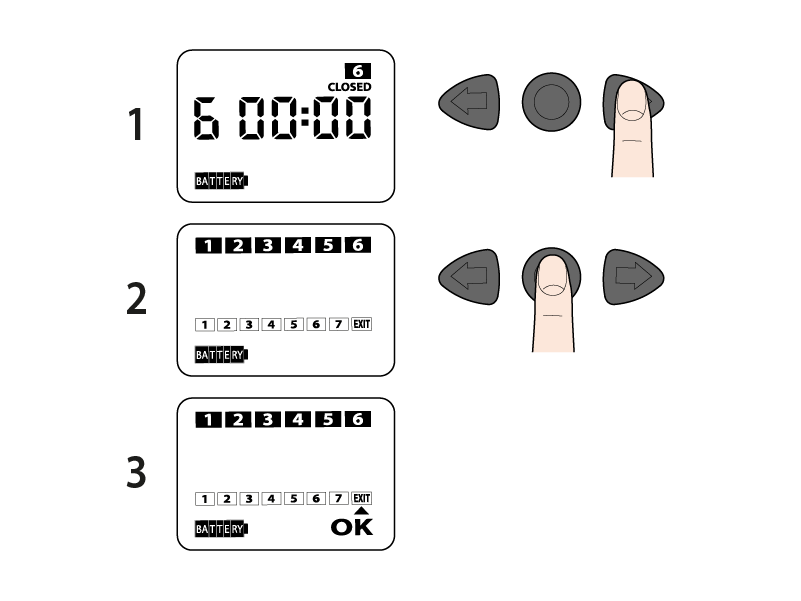

Premere la freccia destra fino a visualizzare la pagina di programmazione settimanale. Premere ENTER per scegliere i giorni in cui si vuole irrigare, di default sono inseriti tutti i giorni della settimana.

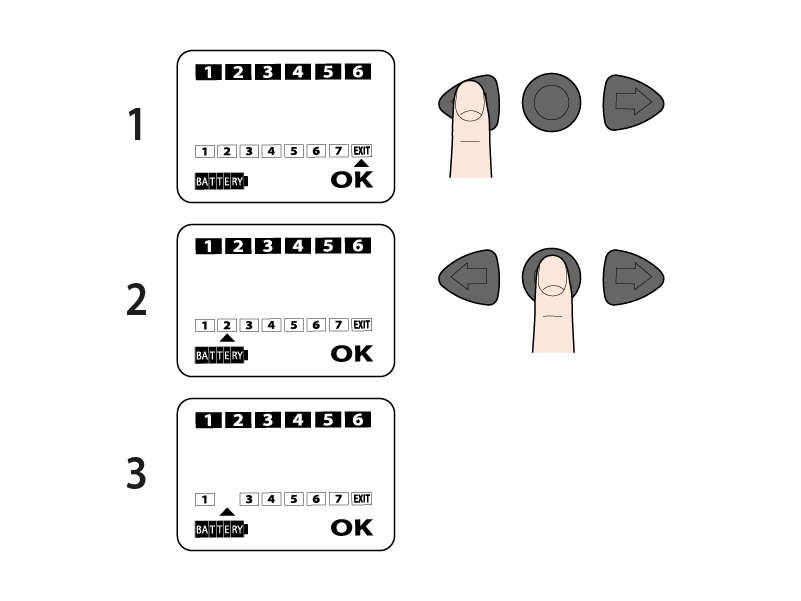

Con le frecce posizionare il cursore sotto il giorno da abilitare o disabilitare e premere ENTER.
Attenzione: i giorni impostati valgono per entrambe le linee. Il giorno 1 coincide con il giorno in cui si imposta il programmatore per la prima volta e serve come riferimento. Esempio: se giovedì = 1 e si desidera saltare l’irrigazione del venerdì, il giorno da eliminare è il 2.

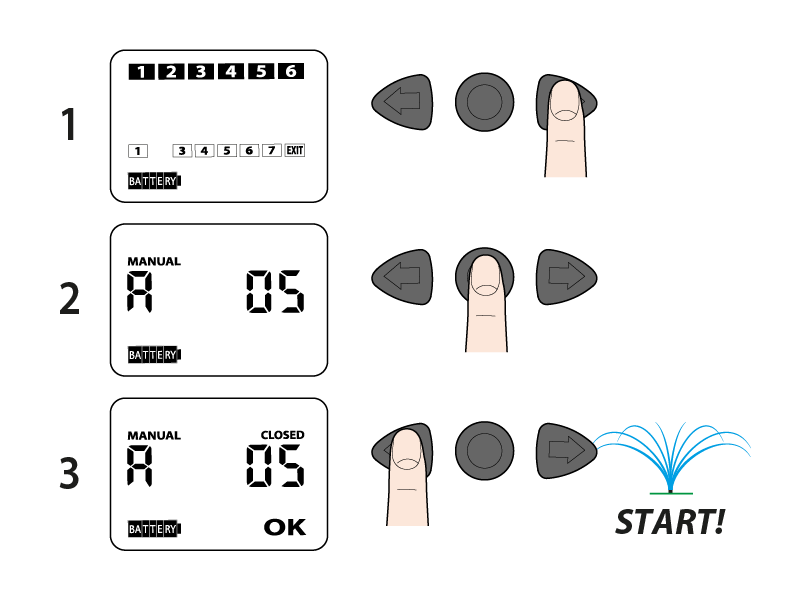

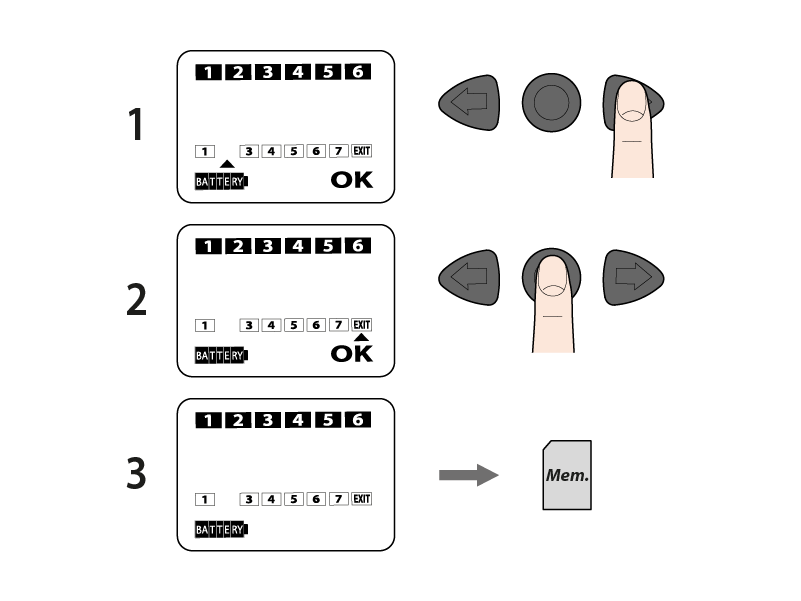

Posizionare il cursore sotto EXIT. Premere ENTER.

Con la freccia destra entrare nella pagina della programmazione manuale: funzione utile per effettuare un’ulteriore irrigazione senza cancellare i programmi impostati. Il programmatore automaticamente imposta un tempo d’irrigazione di 5 minuti. Premere ENTER. Con la freccia sinistra si avvia l’irrigazione.

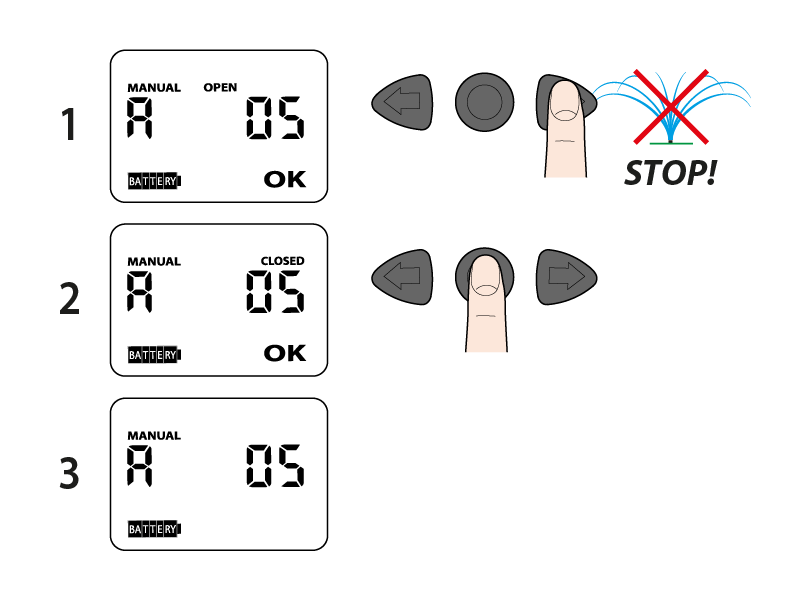

Per interrompere l’irrigazione premere la freccia destra e poi ENTER.

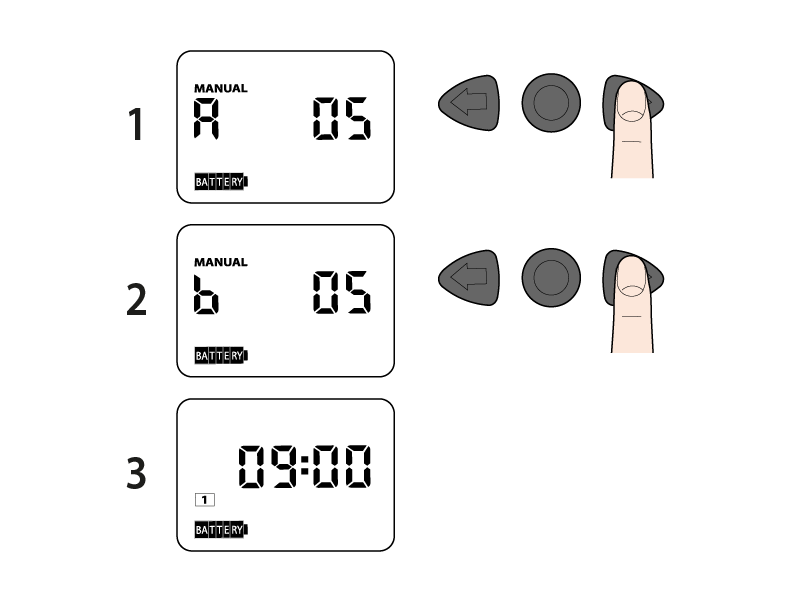

Premendo la freccia destra si accede alla pagina della programmazione manuale della linea B. Con la freccia destra si ritorna alla pagina iniziale (ora/giorno).

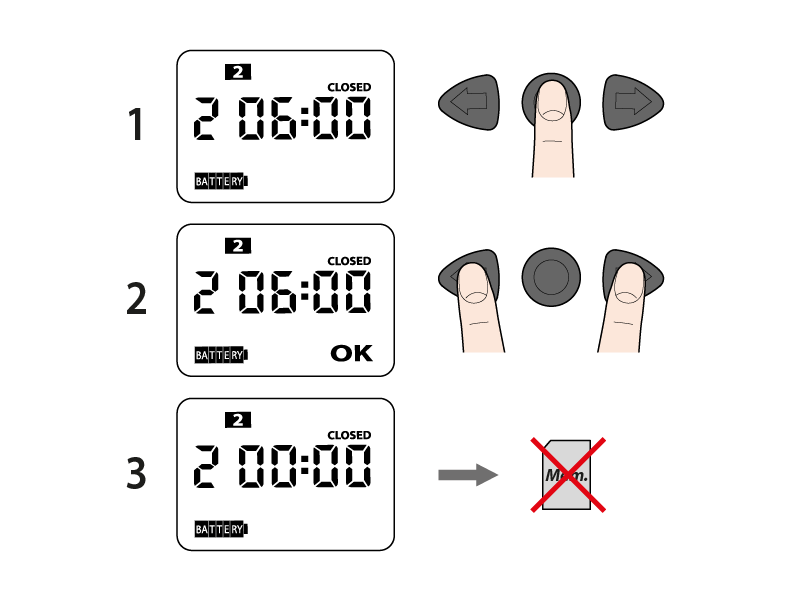

Per cancellare un programma andare nella modalità CLOSED del programma da eliminare. Premere ENTER e successivamente le due frecce contemporaneamente.

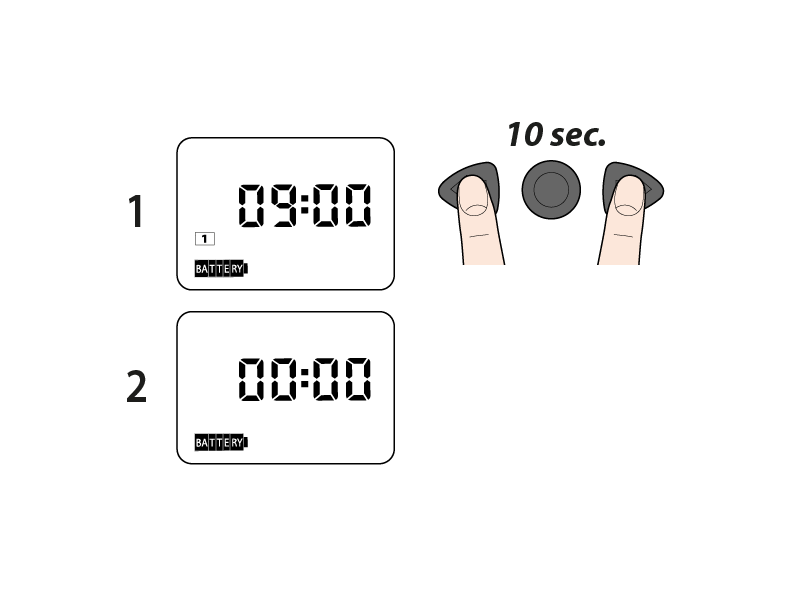

Per resettare completamente il programmatore tenere premute contemporaneamente le due frecce per almeno 10 secondi, finché sul display compare 00:00.

A fine stagione, prima dell’arrivo delle gelate invernali, chiudere l’acqua e scaricare l’impianto facendo aprire in modalità manuale le valvole in modo che l’acqua rimasta al loro interno defluisca.

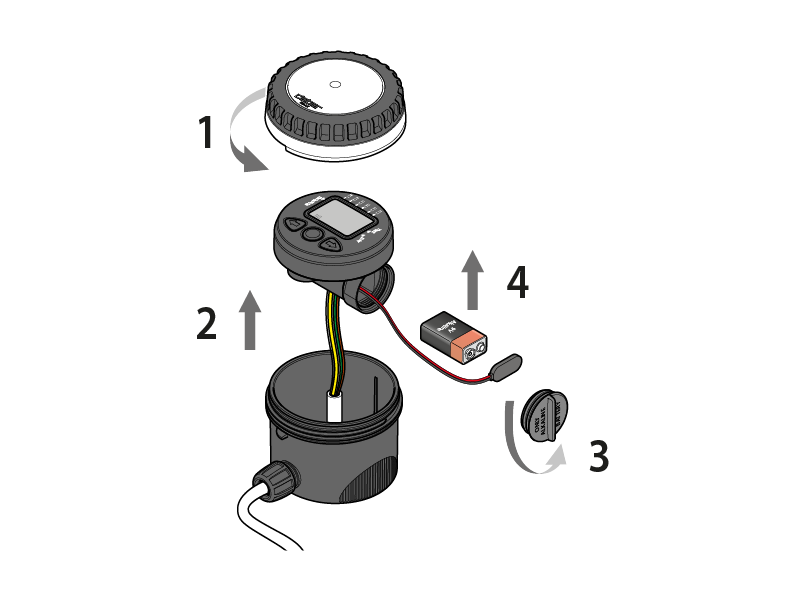

Svitare il coperchio trasparente ed estrarre il modulo di comando. Svitare il tappo dell’alloggiamento della batteria ed estrarre la batteria.

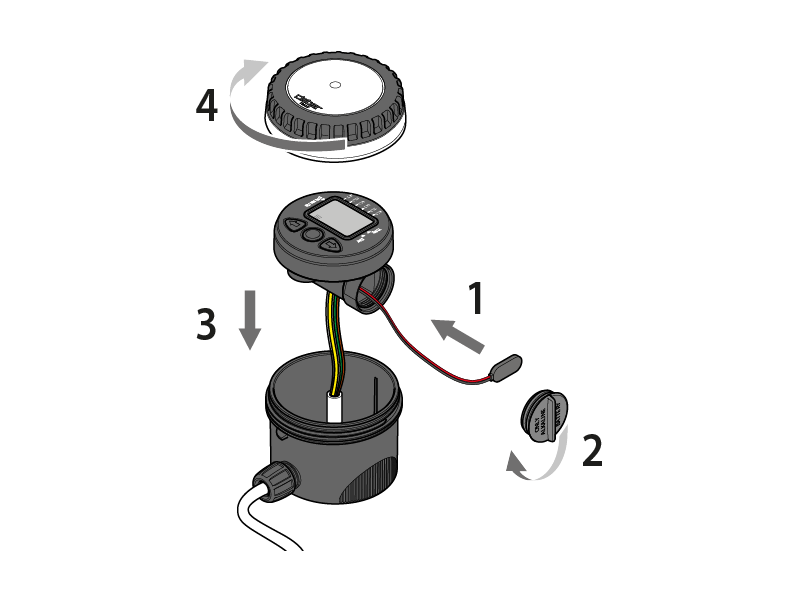

Riavvitare il tappo controllando che la guarnizione di tenuta sia correttamente in sede. Riposizionare il modulo di comando seguendo la guida e richiudere il coperchio trasparente controllando che la guarnizione di tenuta sia correttamente posizionata in sede. Con l’arrivo della nuova stagione inserire una nuova batteria.
