Irrigatore a turbina
cod. 90478

Scarica guida

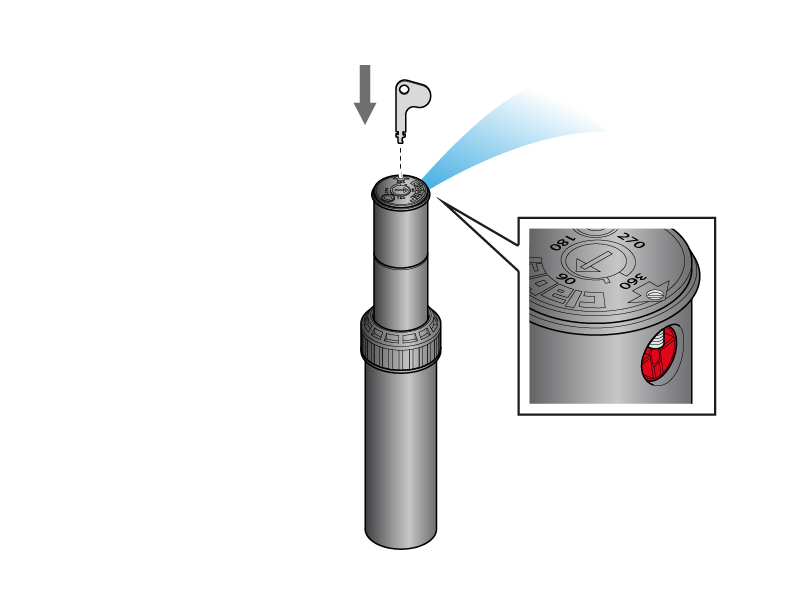

DETERMINAZIONE DELL’ANGOLO DI LAVORO. Trovare il punto di avvio irrigazione

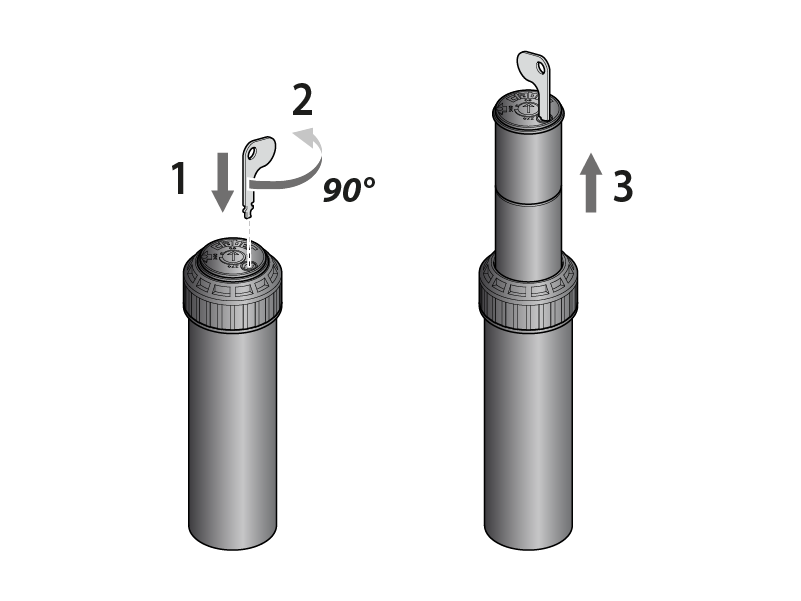

Inserire la chiave nella fessura per il sollevamento dell’irrigatore.

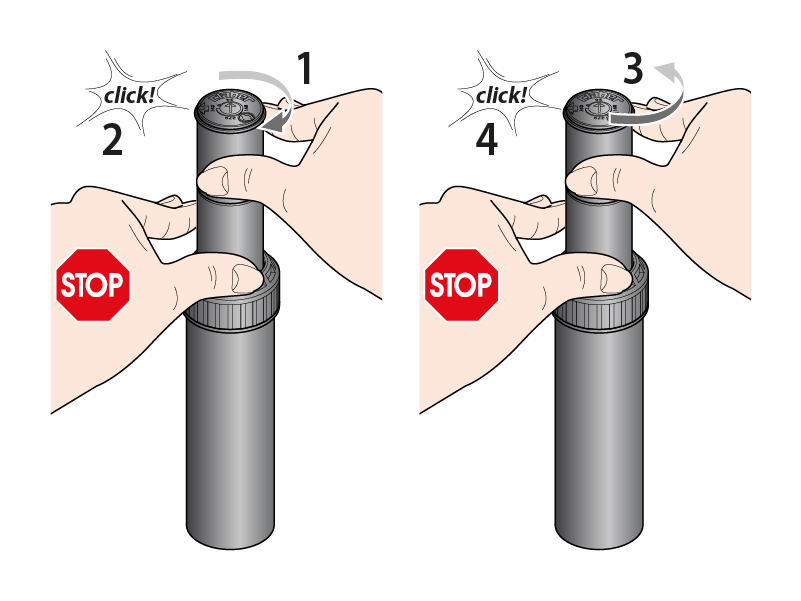

Ruotare la torretta con le dita, senza forzare, in senso orario fino alla posizione di “stop”; poi in senso antiorario fino a quando si arresta una seconda volta.

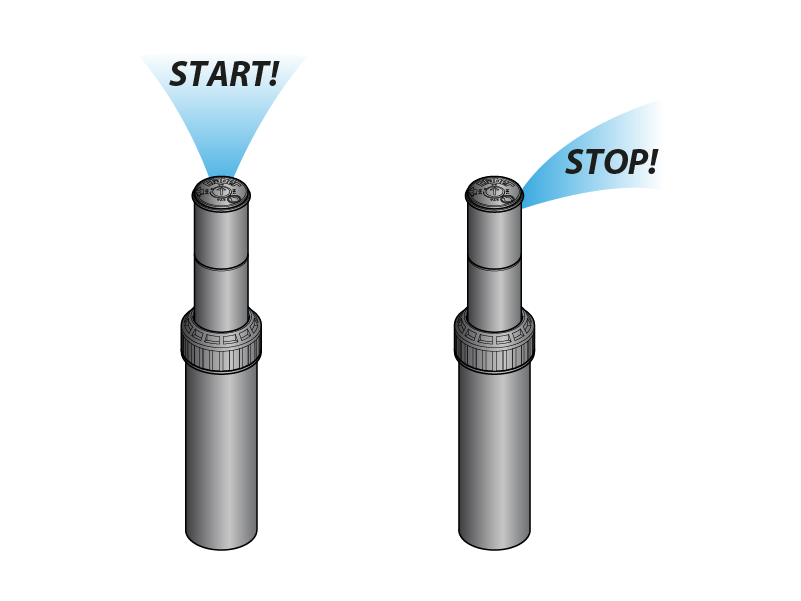

L’irrigatore inizierà a funzionare da questo punto, girando in senso orario.

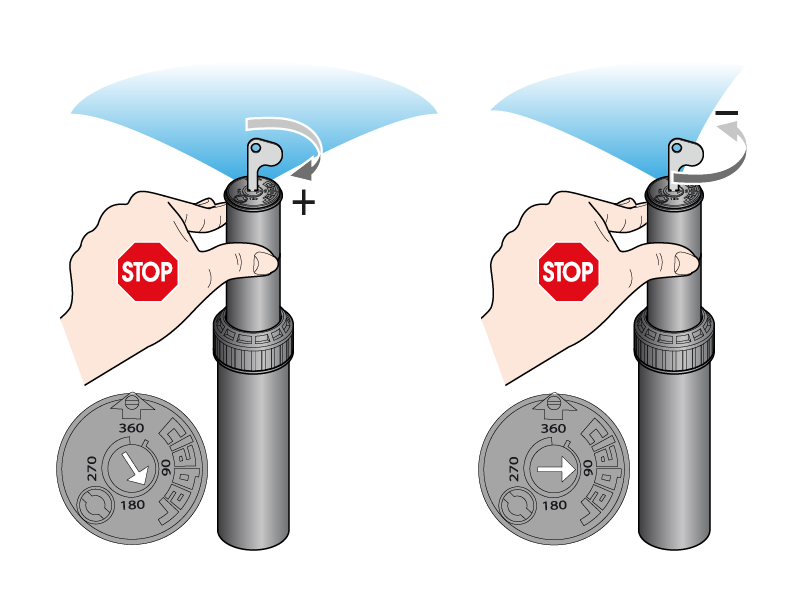

VARIARE L'ANGOLO D'IRRIGAZIONE

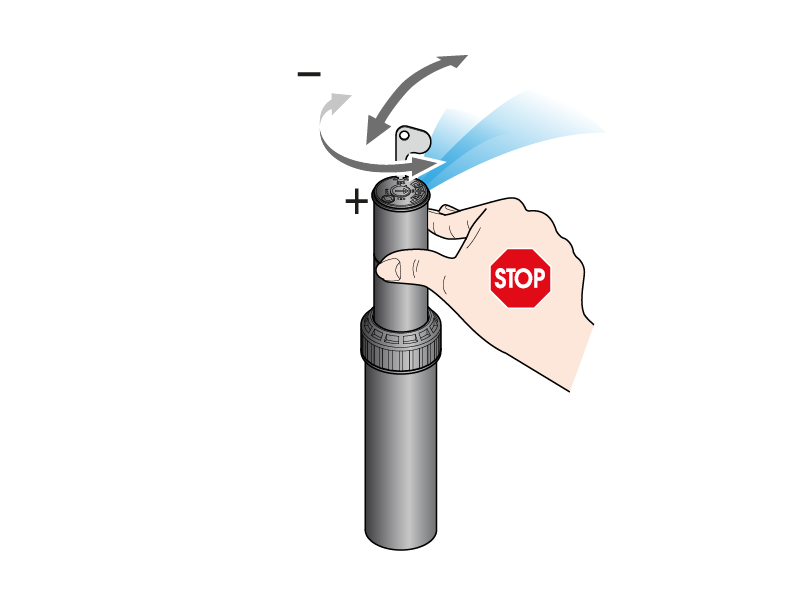

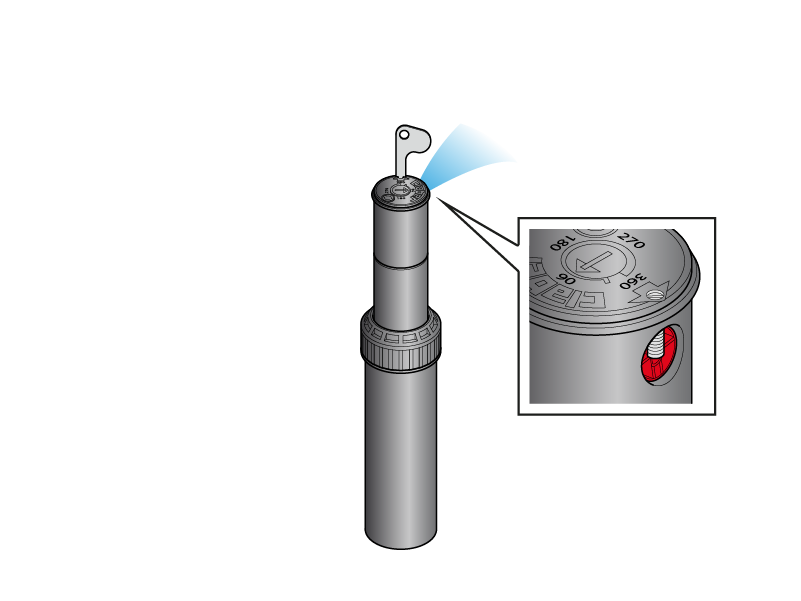

Inserire la chiave nella fessura posta sopra la freccia.

Tenere ferma la torretta con una mano e ruotare la chiave in senso orario, fino a quando la freccia si posiziona sul settore di lavoro desiderato.

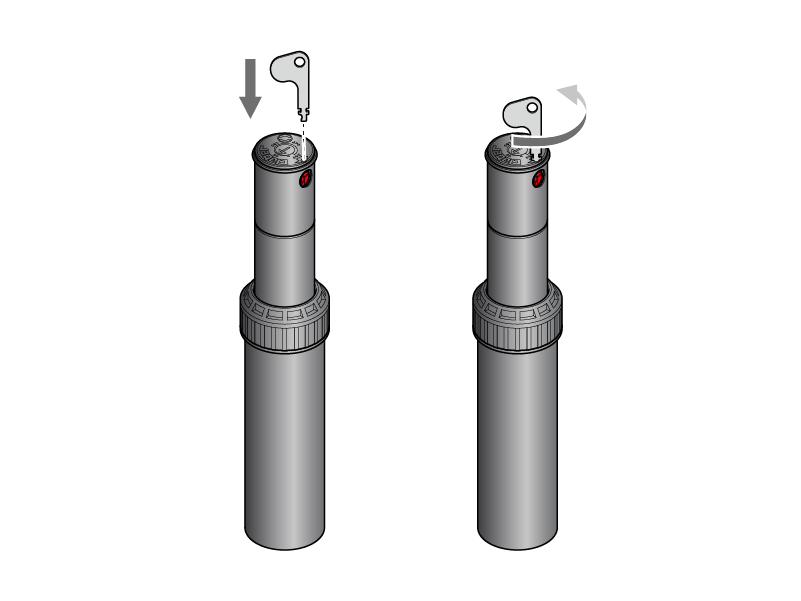

REGOLARE LA LUNGHEZZA DEL GETTO

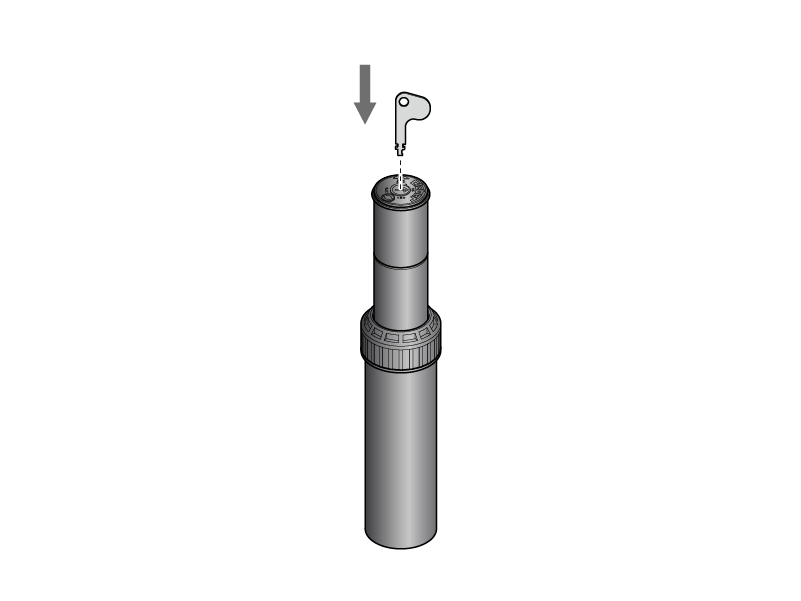

Per ridurre la lunghezza del getto, inserire la chiave nella vite rompigetto.

Ruotare in senso orario.

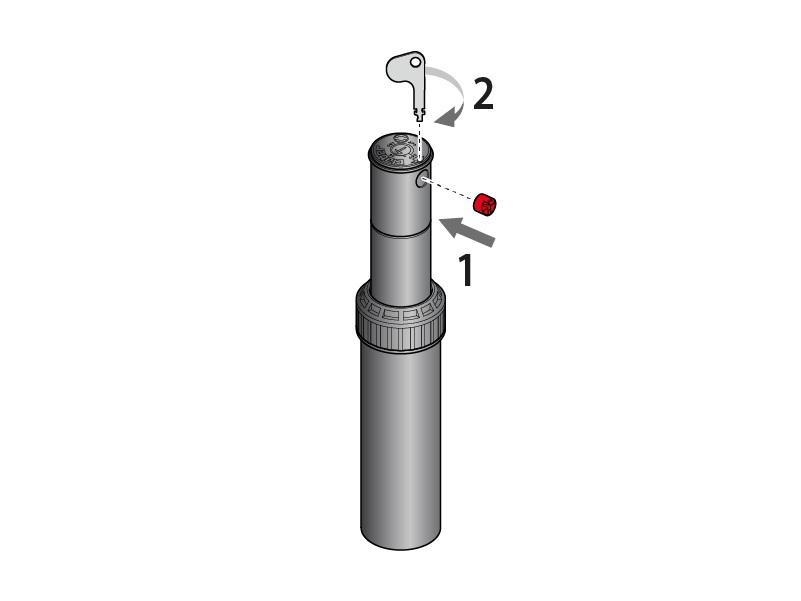

SOSTITUIRE L'UGELLO

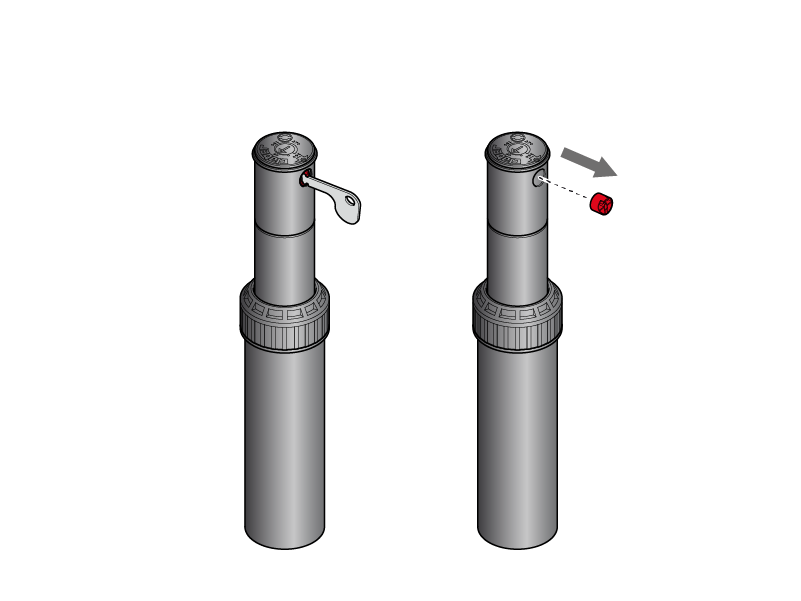

Svitare completamente la vite rompigetto ed estrarre l’ugello aiutandosi con la stessa chiave.

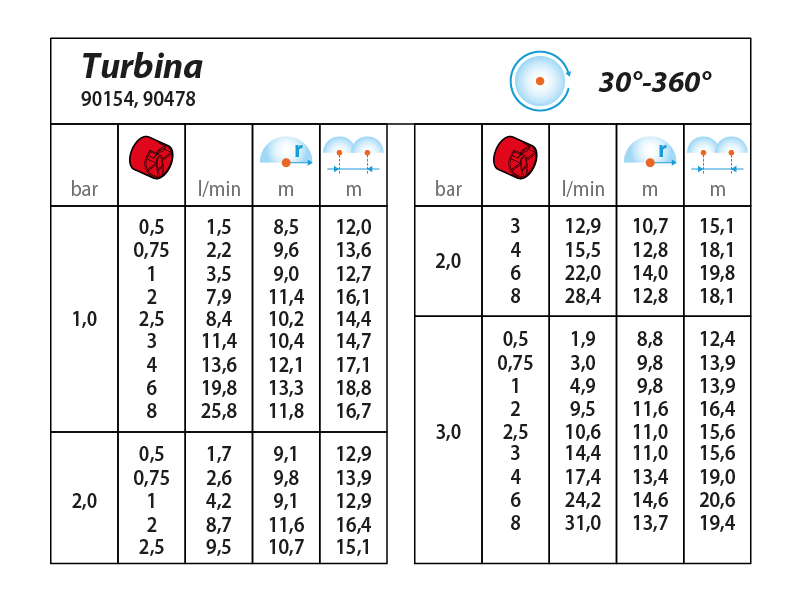

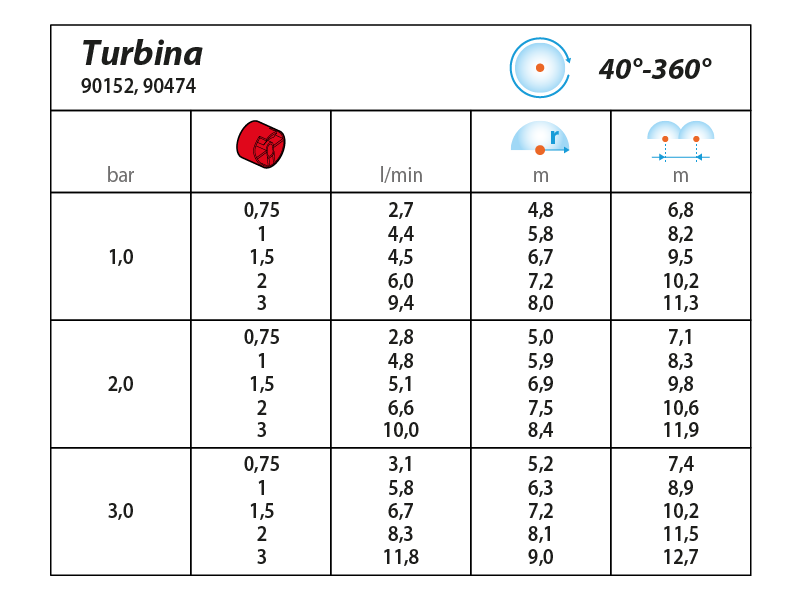

TABELLE RELATIVE AI CONSUMI DEGLI IRRIGATORI

Cod. 90152, 90474

Cod. 90154, 90478

Consumi degli irrigatori 30°-360°.
