Non installare il programmatore all’interno di pozzetti, sotto il livello del terreno o all’interno di edifici. Non usare il programmatore con sostanze chimiche o liquidi diversi dall’acqua. Non impiegare il programmatore con pressioni di esercizio inferiori a 0,5 bar (7,3 psi) o superiori a 10 bar (145 psi).

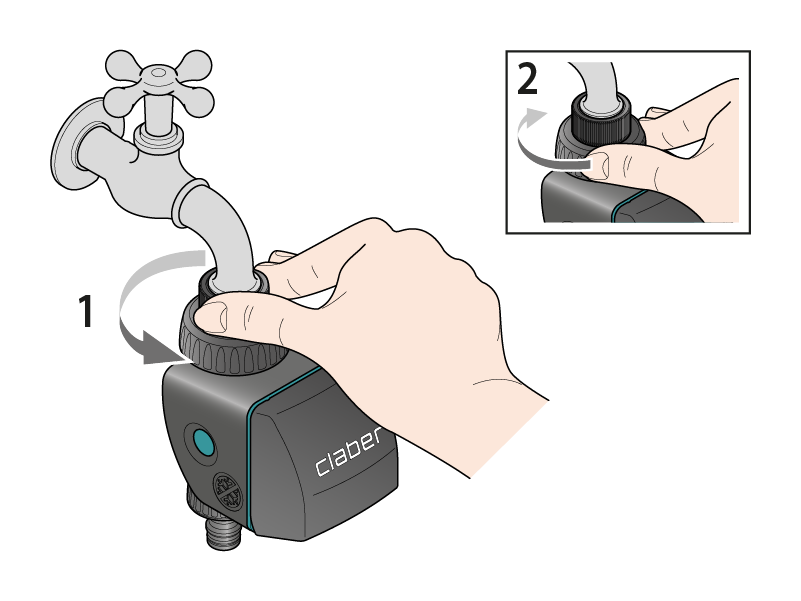

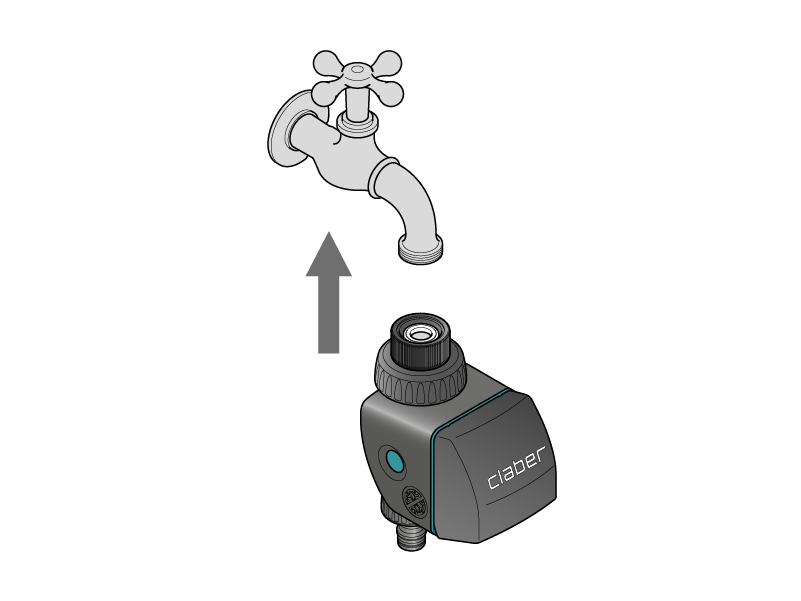

Fissare il programmatore tramite la ghiera di fissaggio.

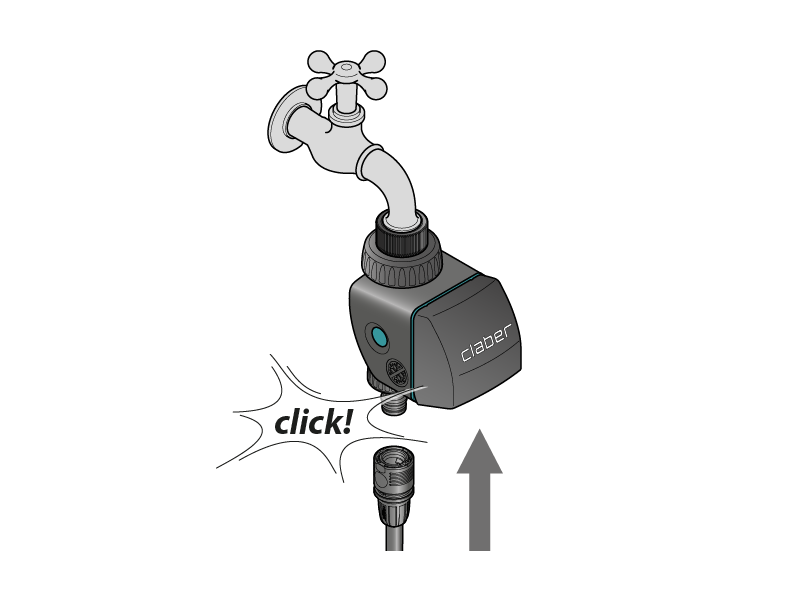

Innestare il tubo sulla linea d’irrigazione.

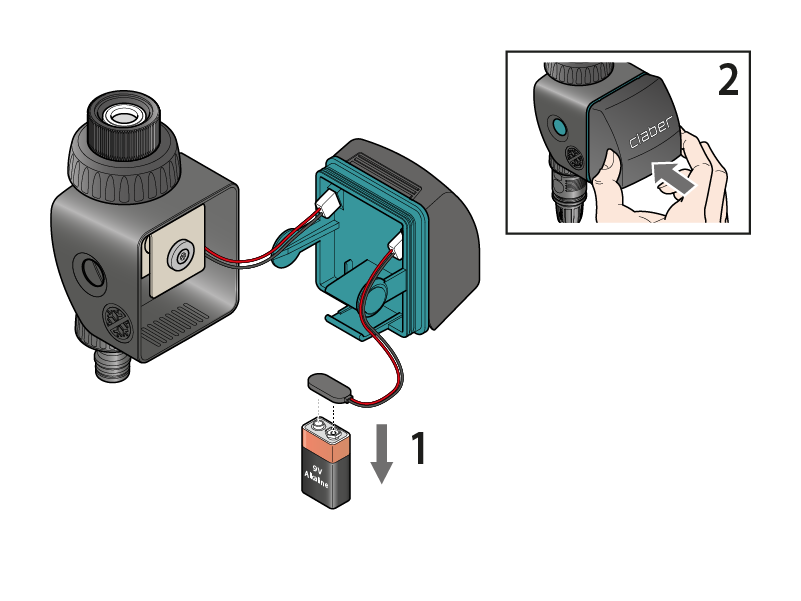

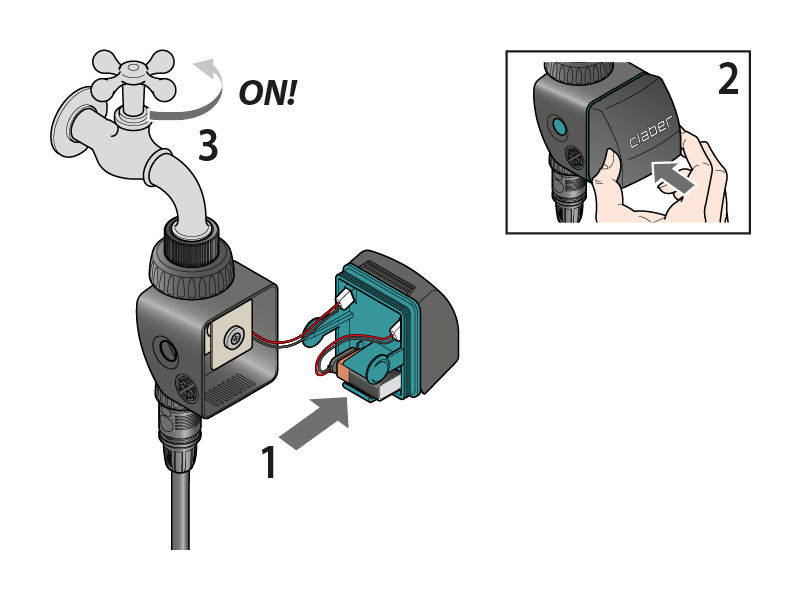

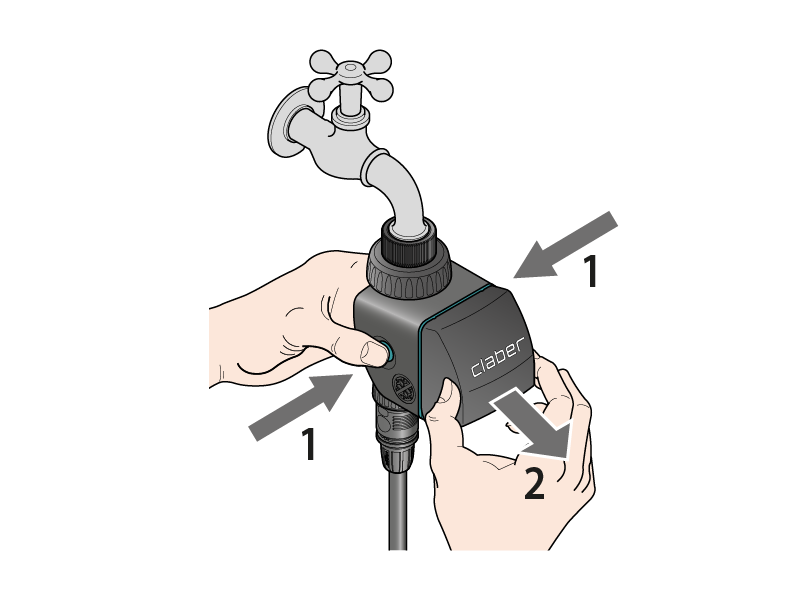

Premere i due pulsanti laterali per aprire il programmatore.

Inserire una batteria da 9V alcalina tipo 6LR61, nuova, di marca, con data di scadenza superiore ad un anno.

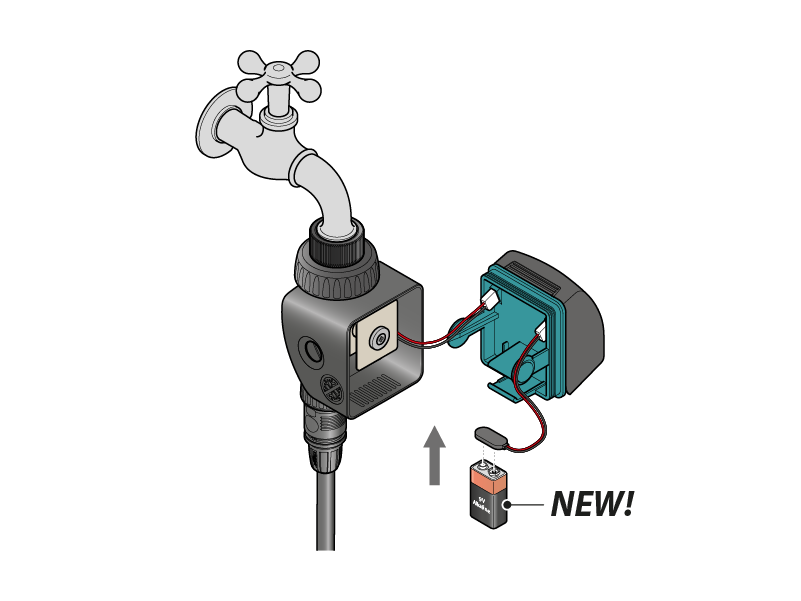

Sostituire la batteria all’inizio di ogni stagione.

Attenzione: assicurarsi che il connettore sia inserito.

Importante: ricordarsi di aprire il rubinetto dell’acqua.

Quando le batterie sono totalmente esaurite, il programmatore interrompe automaticamente le sue funzioni e chiude la valvola. Non sostituire mai la batteria quando il programmatore sta irrigando, altrimenti il flusso dell’acqua non si arresta a fine ciclo.

Dopo aver collegato la batteria il programmatore deve essere riprogrammato, altrimenti considera l’istante di inserimento come l’orario di partenza del primo ciclo di irrigazione a cui faranno seguito gli altri, secondo la programmazione impostata. In caso si desiderasse che il primo ciclo di irrigazione avvenga in un orario diverso, occorre portare il selettore su OFF e ripetere la programmazione.

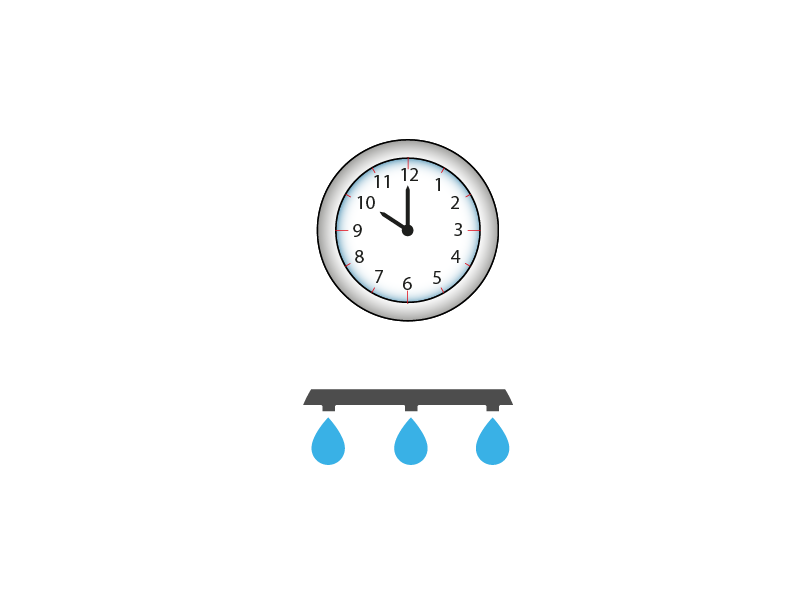

Aquauno Mist ha due possibilità di utilizzo: micronebulizzazione o irrigazione a goccia.

Micronebulizzazione: il programmatore permette di rinfrescare l’ambiente con tempi e frequenze appositamente studiati ed evidenziati in blu sul pannello. Sia le durate che le frequenze sono preimpostate e non modificabili.

Irrigazione a goccia: il programmatore può essere utilizzato per l’irrigazione a goccia. I tempi e le frequenze più indicati per questo tipo di irrigazione sono evidenziati in giallo sul pannello. Sia le durate che le frequenze sono preimpostate e non modificabili.

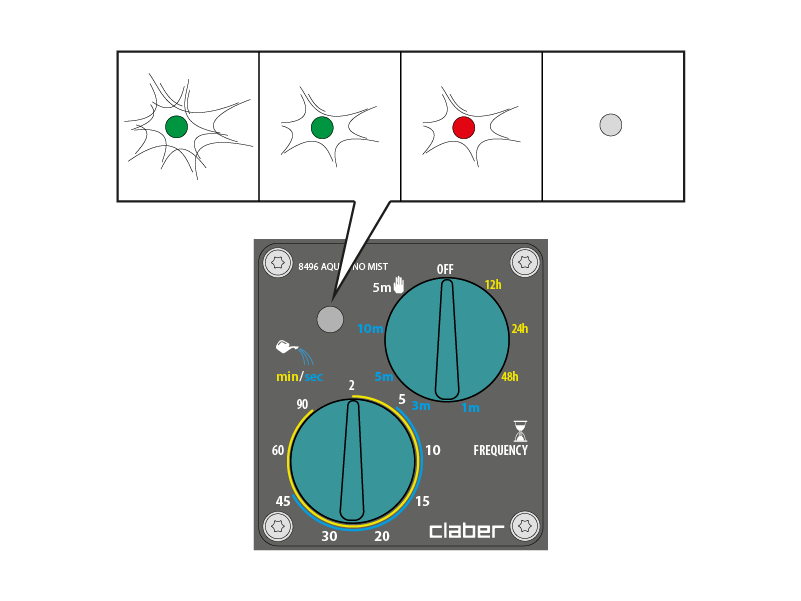

L’indicatore LED del programmatore fornisce importanti informazioni:

lampeggio veloce
il programmatore è in fase di programmazione

lampeggio lento
il programmatore è in attesa di irrigare o sta irrigando

lampeggio rosso
batteria in esaurimento, da sostituire al più presto

led spento
1) la batteria è completamente esaurita
2) la programmazione non è completa (è impostato solo il selettore “min/sec” (durata): il programmatore non irrigherà automaticamente fino alla selezione “FREQUENCY”
3) il selettore “FREQUENCY” è in posizione “5m” (manuale) e l’irrigazione manuale è già terminata: il programmatore non irrigherà automaticamente fino a nuova programmazione
4) il colore dell’impostazione frequenza e durata non combaciano nel colore (selettore “min/sec” impostato su 2, 60 o 90 giallo e selettore “FREQUENCY” impostato su frequenze blu): il programmatore non irrigherà automaticamente fino a corretta programmazione
5) il programmatore è in OFF.

I tempi e le frequenze più indicati per questo tipo di attivazione sono evidenziati in blu sul pannello del programmatore.
La durata dell’attivazione è impostabile per 5-10-15-20-30-45 secondi e la frequenza ogni 1-3-5-10 minuti.

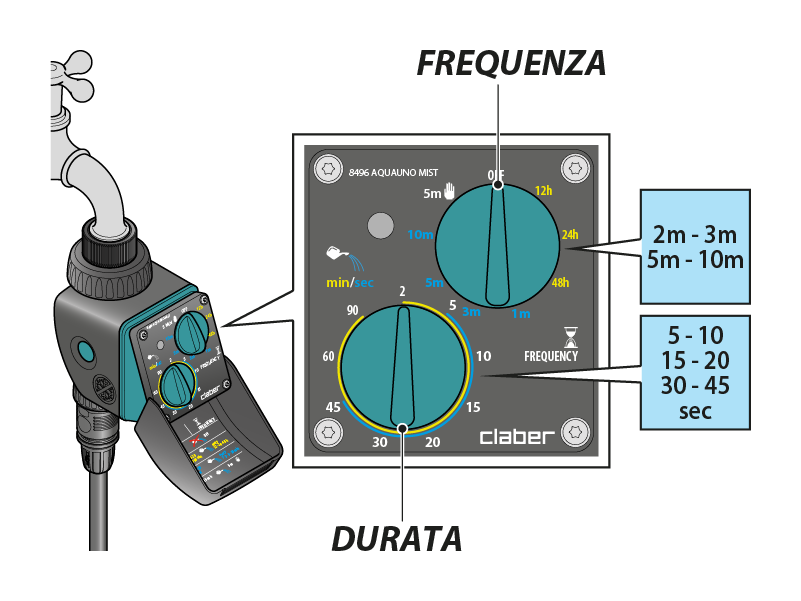

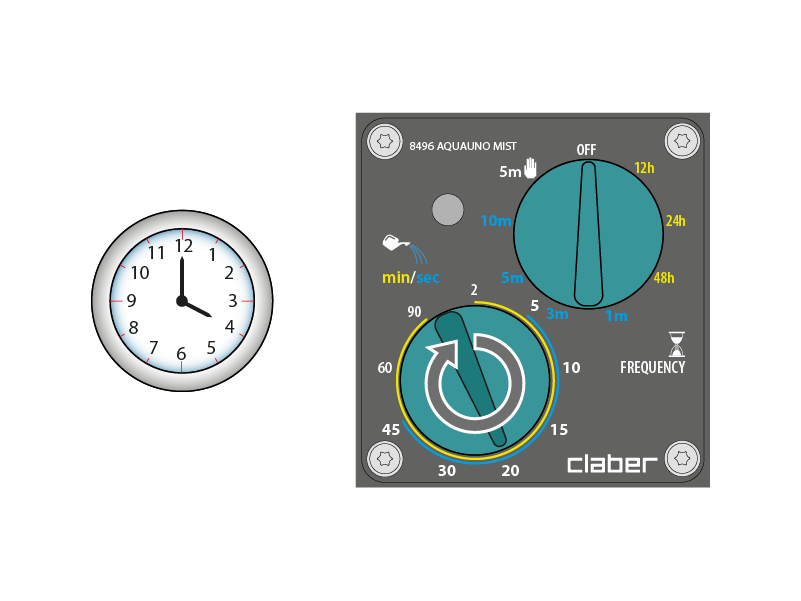

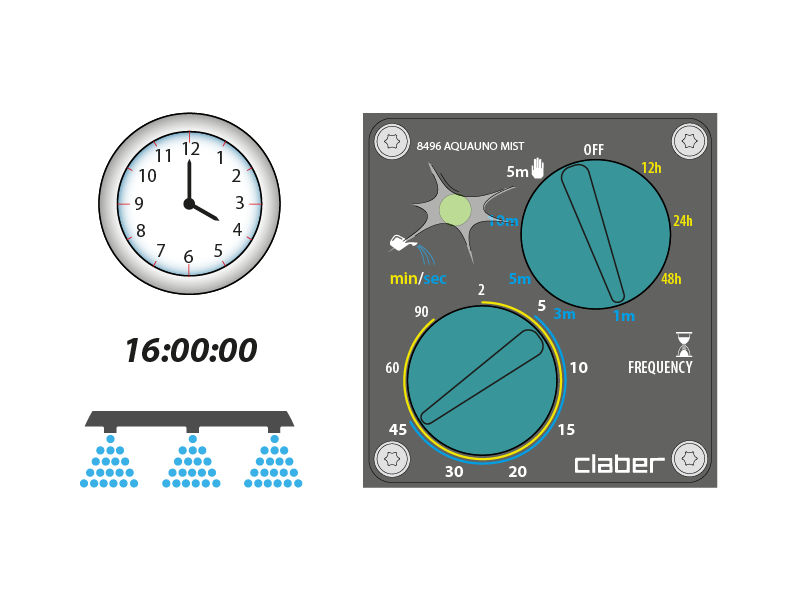

All‘ora in cui si desidera che si attivi il programmatore, impostare la DURATA ruotando il selettore “min/sec“ sul tempo preimpostato desiderato (es. 20 secondi).

Impostare la FREQUENZA ruotando il selettore “FREQUENCY“ (frequenza) (es. 3 minuti).
Attenzione: il programmatore non irrigherà automaticamente fino a che non si imposterà anche la frequenza d’irrigazione.

La programmazione è completa, il LED lampeggia velocemente per alcuni secondi, poi lentamente. Dopo la programmazione partirà subito un’attivazione che verrà ripetuta secondo la frequenza impostata.

Se le impostazioni selezionate non combaciano nel colore la programmazione è ritenuta non valida (selettore “min/sec” impostato su 2, 60 o 90 giallo e selettore “FREQUENCY” impostato su frequenze blu). Il LED farà un lampeggio lento e tre veloci prima di spegnersi.

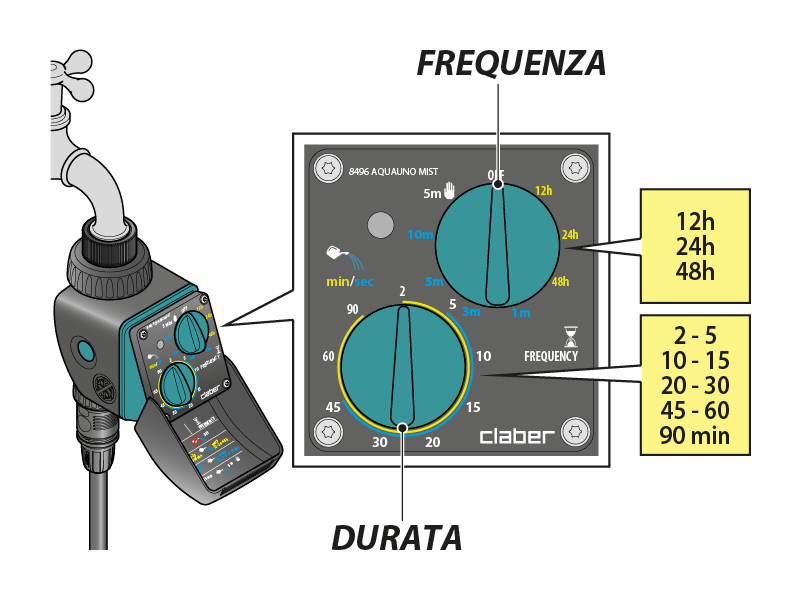

I tempi e le frequenze più indicati per questo tipo di irrigazione sono evidenziati in giallo sul pannello del programmatore.
La durata dell’irrigazione è impostabile per 2-5-10-15-20-30-45-60-90 minuti e la frequenza ogni 12-24-48 ore.

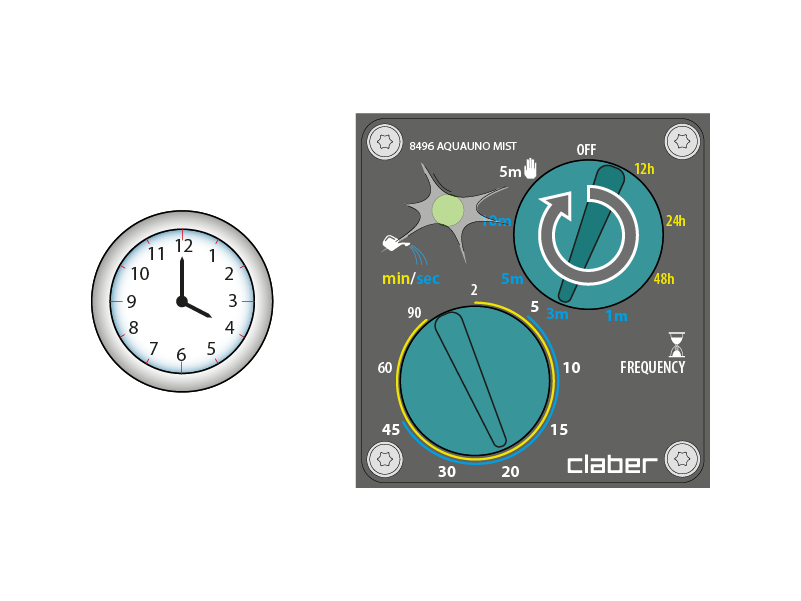

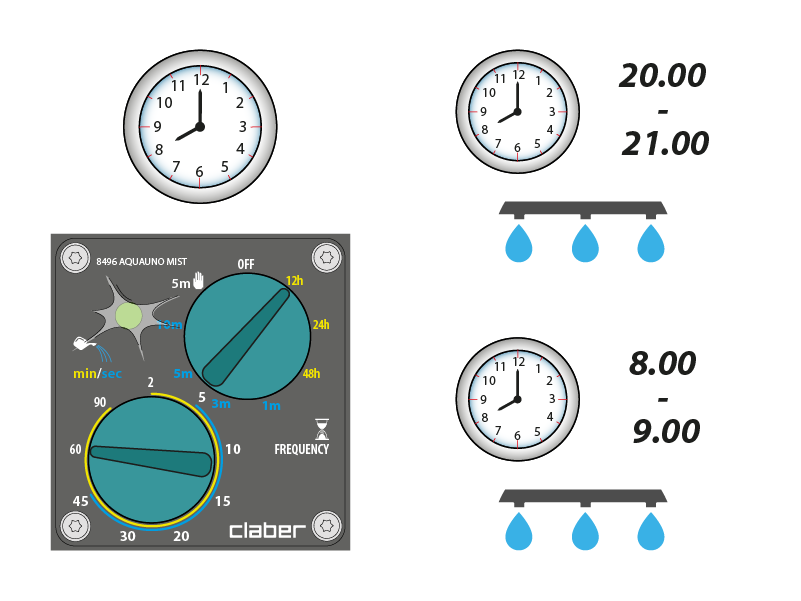

All‘ora in cui si desidera che si attivi il programmatore, impostare la DURATA ruotando il selettore “min/sec“ sul tempo preimpostato desiderato (es. 60 minuti).

Impostare la FREQUENZA ruotando il selettore “FREQUENCY“ (frequenza) (es. 48 ore).
Attenzione: il programmatore non irrigherà automaticamente fino a che non si imposterà anche la frequenza d’irrigazione.

La programmazione è completa, il LED lampeggia velocemente per alcuni secondi, poi lentamente. Dopo la programmazione partirà subito l’irrigazione che verrà ripetuta secondo la frequenza impostata.

Se le impostazioni selezionate non combaciano nel colore la programmazione è ritenuta non valida (selettore “min/sec” impostato su 2, 60 o 90 giallo e selettore “FREQUENCY” impostato su frequenze blu). Il LED farà un lampeggio lento e tre veloci prima di spegnersi.

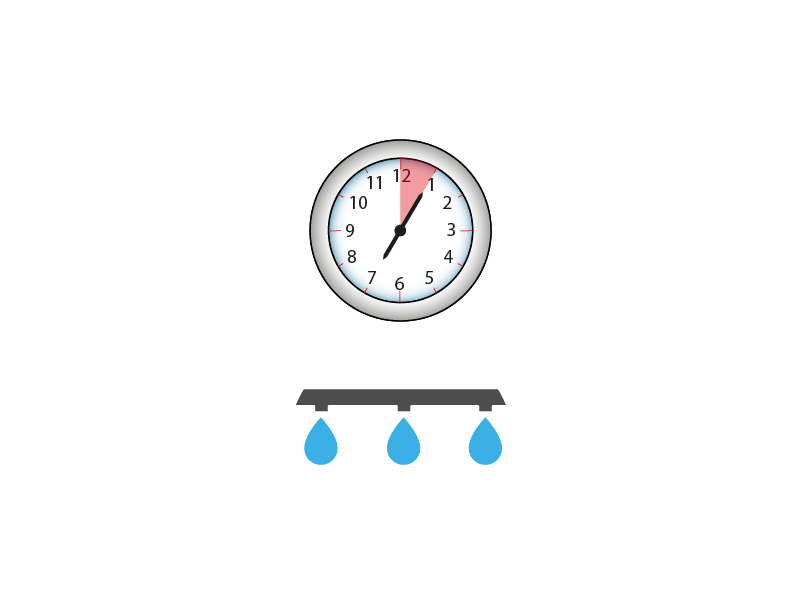

A partire dall’ora in cui il programmatore è stato programmato, o dal momento in cui è stata inserita la batteria (se il selettore “FREQUENCY” non è impostato su OFF), la prima irrigazione partirà subito e le successive partiranno dopo il numero di ore o di minuti impostati con il selettore “FREQUENCY“ (frequenza).

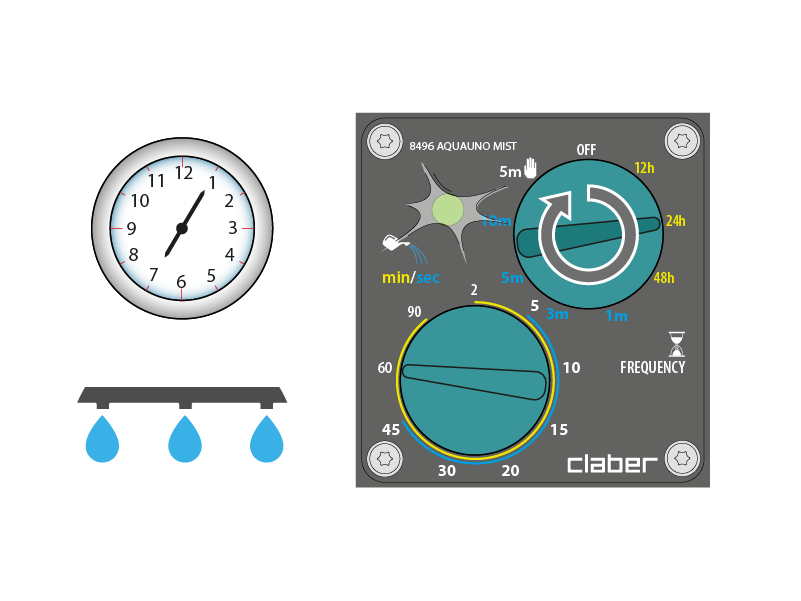

Se il programmatore viene programmato (cioè si impostano DURATA e FREQUENZA) alle ore 20:00 e il selettore “FREQUENCY“ (frequenza) è posizionato su “12h”, la prima irrigazione partirà subito dopo la programmazione (quindi alle ore 20:00) e le irrigazioni successive partiranno alle ore 8:00 e alle ore 20:00 del giorno successivo e così via.

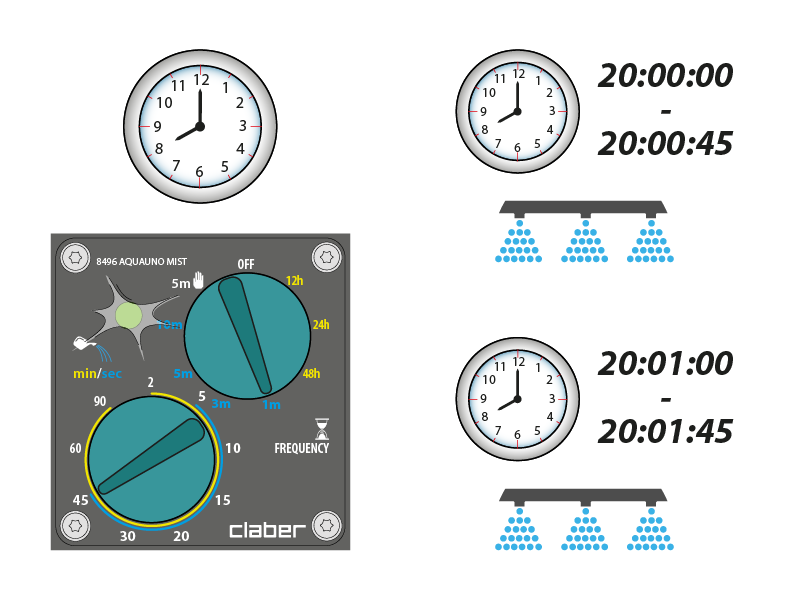

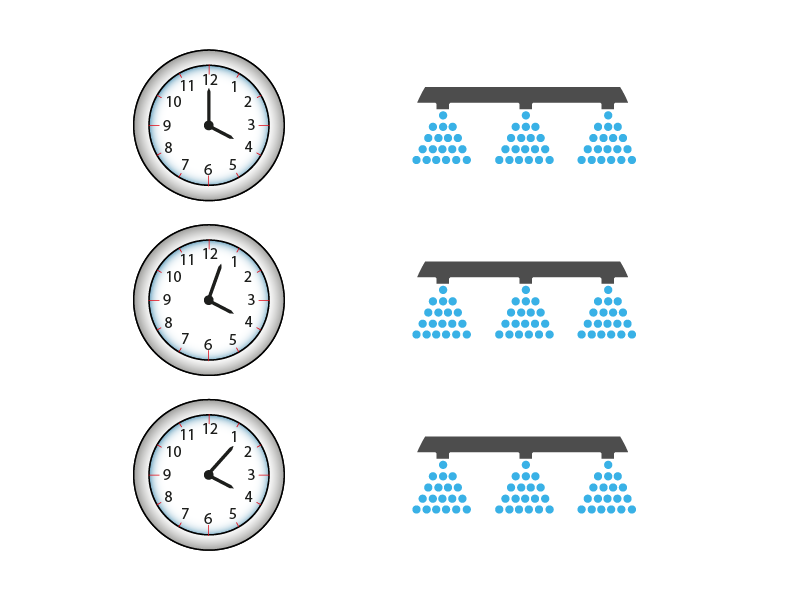

Se il programmatore viene programmato alle ore 20:00, il selettore “FREQUENCY“ (frequenza) è posizionato su “1m” e il selettore “min/sec” (durata) è impostato su 45 secondi, la prima attivazione partirà subito dopo la programmazione (quindi alle ore 20:00 per 45 secondi) e l’irrigazione successiva partirà alle ore 20:01 con soli 15 secondi di interruzione dalla precedente.

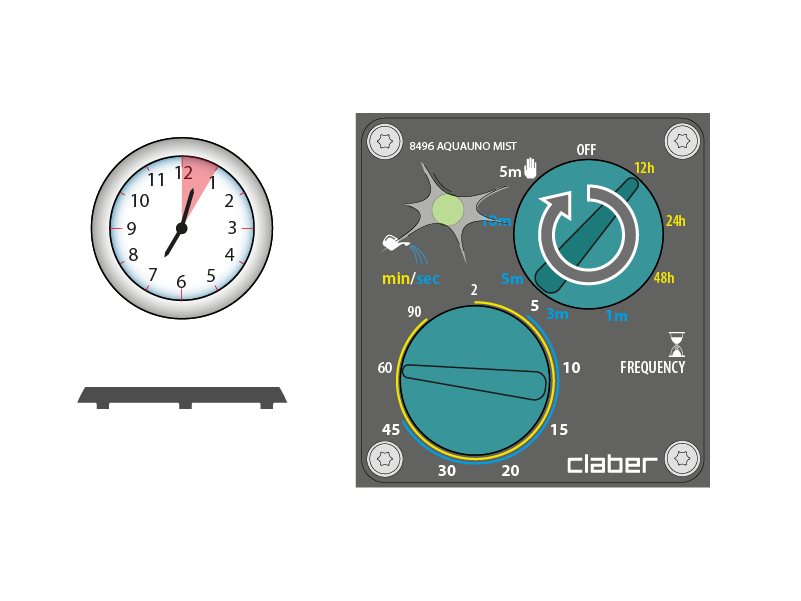

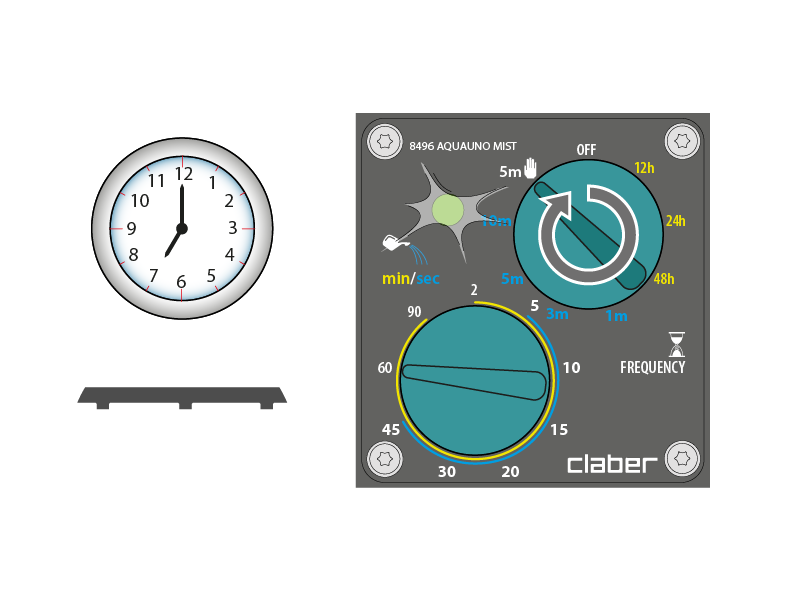

Se nell’attesa tra un’irrigazione e l’altra si desidera effettuare un’irrigazione supplementare (ad esempio alle ore 19:00), è possibile avviare un’irrigazione manuale della durata di 5 minuti.

Osservare e memorizzare la posizione di partenza del selettore “FREQUENCY“ (frequenza), in modo da poter ripristinare la programmazione precedente al termine dell‘irrigazione manuale (es. 12h).

Ruotare il selettore “FREQUENCY“ (frequenza) sulla posizione “5 MIN”.

Non è necessario impostare il selettore “min/sec“(durata), in quanto l’irrigazione manuale ha un tempo preimpostato non modificabile.
Partirà subito un‘irrigazione della durata di 5 minuti.

Non è possibile aumentare la durata di una irrigazione manuale (il tempo è preimpostato a 5 minuti), ma è possibile anticiparne manualmente la chiusura portando il selettore “FREQUENCY“ (frequenza) sulla sua posizione di partenza.

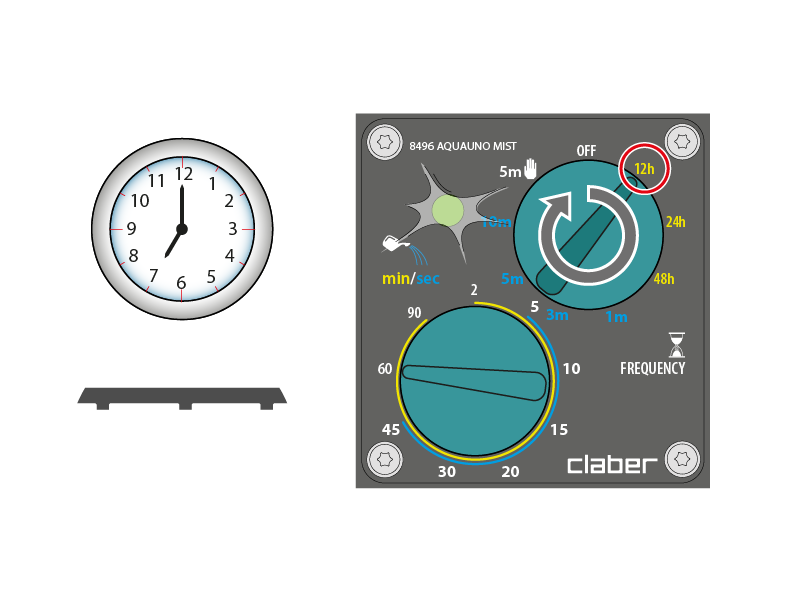

Se al termine di un’irrigazione manuale si ruota il selettore “FREQUENCY” sulla posizione di partenza (es. 12h), la programmazione precedente rimane in memoria: le irrigazioni partiranno agli orari consueti.

Durante la rotazione, per posizionarsi sulla frequenza precedente, non soffermarsi per più di 3 secondi su un’altra frequenza, altrimenti viene considerata come una nuova programmazione.

Se al termine di un’irrigazione manuale il selettore “FREQUENCY” viene ruotato su una nuova frequenza (es. 24h), la programmazione precedente NON viene mantenuta in memoria.
Partirà subito un’irrigazione della durata selezionata e le irrigazioni successive partiranno dopo il numero di ore impostati con il selettore “FREQUENCY“.

Se il selettore “FREQUENCY“ viene lasciato sulla posizione “5 MIN”, le irrigazioni programmate precedentemente non verranno eseguite (il LED rimane spento per evidenziare questa condizione).

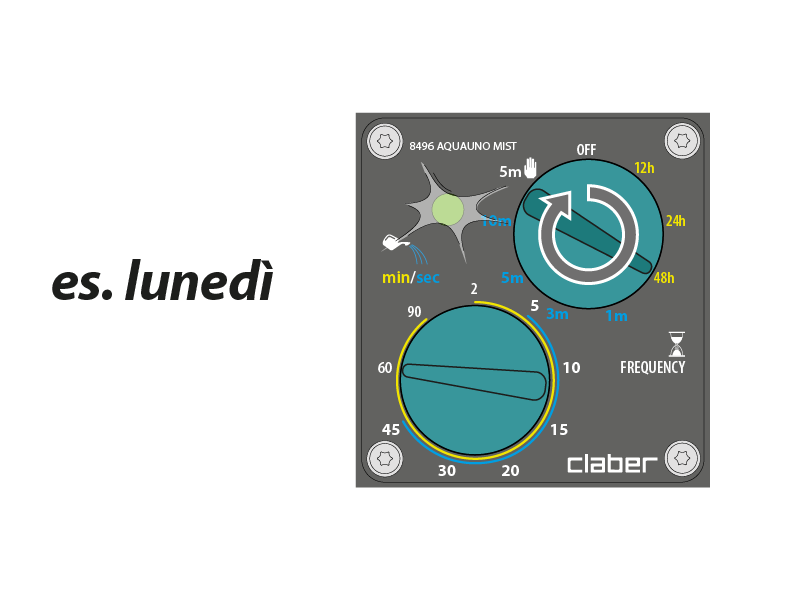

Cambiare l‘orario di partenza e/o la frequenza.

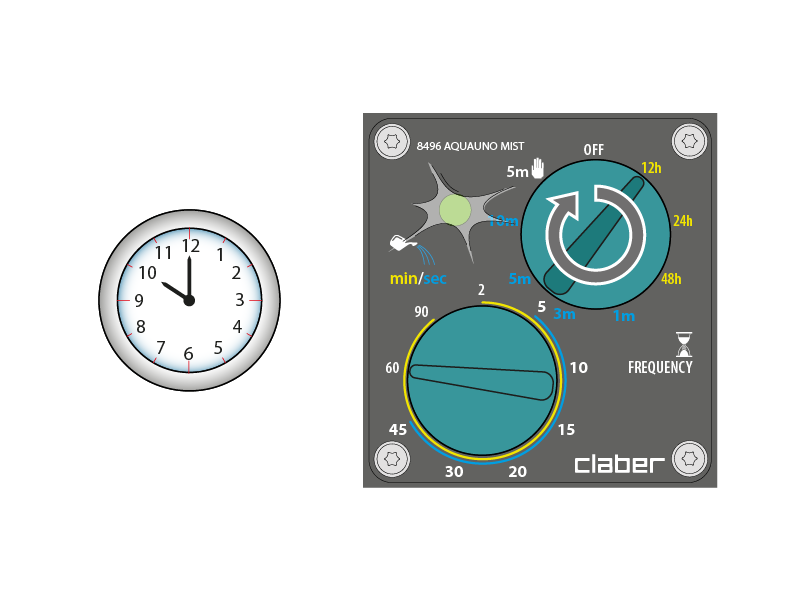

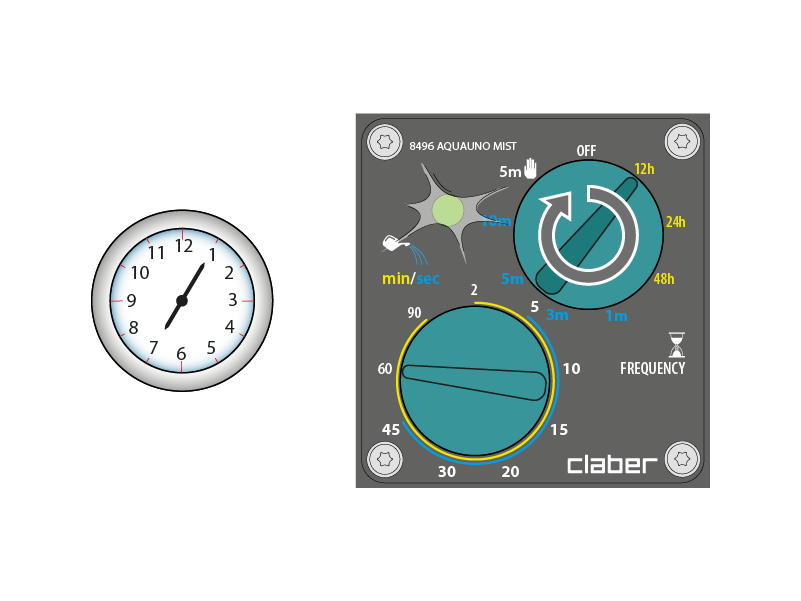

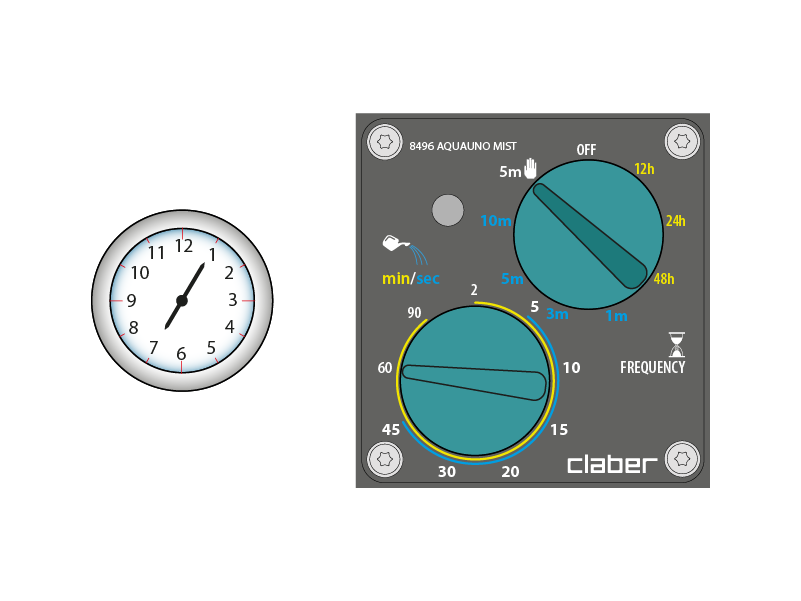

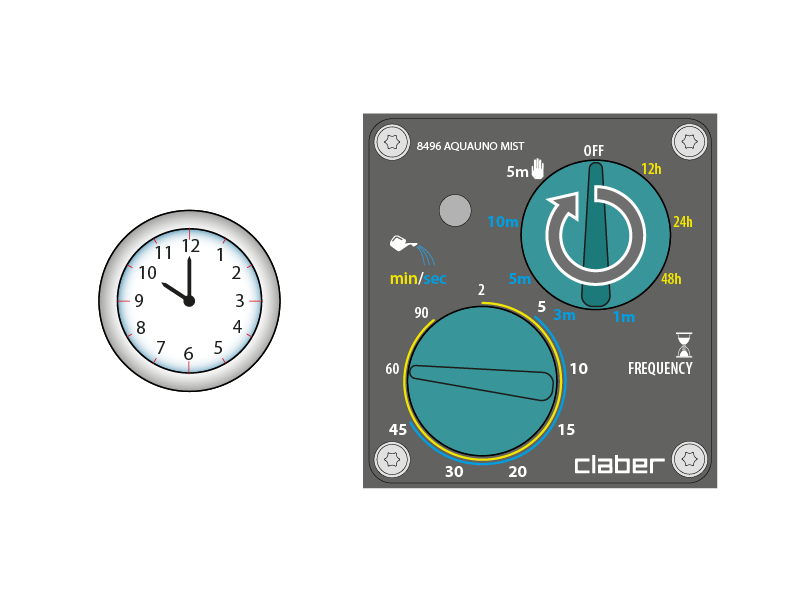

Attendere il nuovo orario in cui si desidera che partano le irrigazioni (ad esempio alle ore 22:00). Posizionare il selettore “FREQUENCY“ (frequenza) su “OFF” e attendere lo spegnimento del LED.

Riposizionare il selettore “FREQUENCY“ sulla nuova frequenza desiderata (es. 12 ore).

Dopo la riprogrammazione partirà subito un’irrigazione della durata impostata e le irrigazioni successive partiranno dopo il numero di ore o di minuti impostati con il selettore “FREQUENCY“ (frequenza).

Se le impostazioni selezionate non combaciano nel colore la programmazione è ritenuta non valida (selettore “min/sec” impostato su 2, 60 o 90 giallo e selettore “FREQUENCY” impostato su frequenze blu).

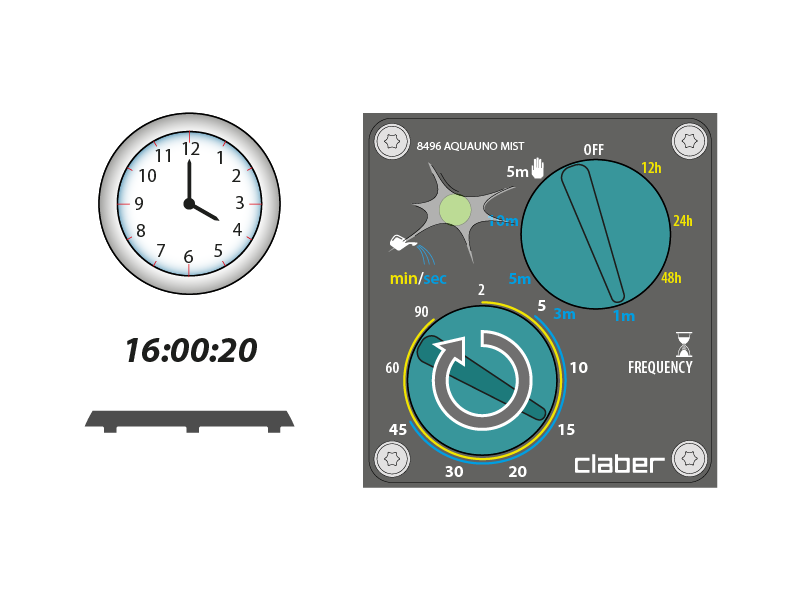

Cambiare la durata.

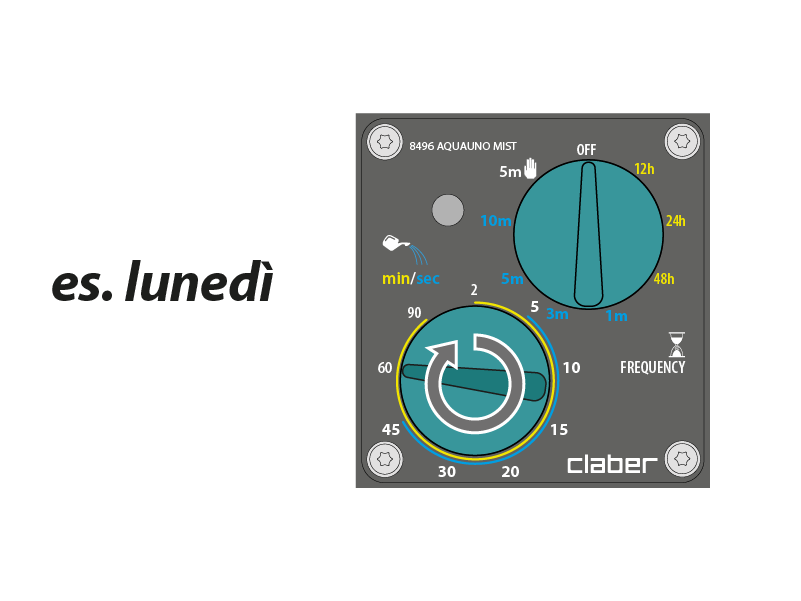

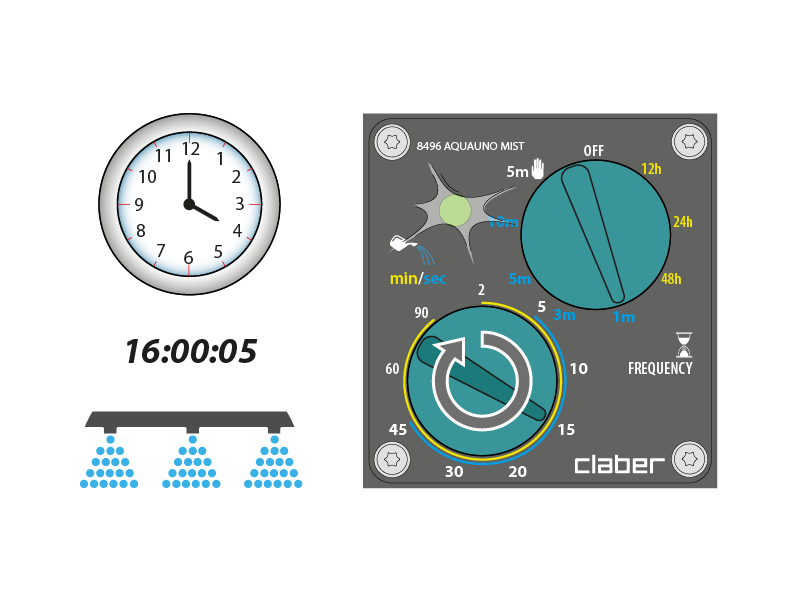

Dall’impostazione attuale (es. frequenza 1 minuto e durata 45 secondi) ridurre o aumentare il tempo impostato ruotando il selettore “min/sec“(durata).
Se l’operazione viene effettuata durante un’irrigazione in corso, quest’ultima si accorcerà o arresterà (se il tempo viene ridotto) o si allungherà (se il tempo viene aumentato) a partire da subito.

Caso 1: dall’avvio dell’irrigazione sono passati 5 secondi e il selettore “min/sec” viene ruotato su 15sec. Il programmatore arresterà l’irrigazione dopo altri 10 secondi.

Caso 2: dall’avvio dell’irrigazione sono passati 20 secondi e il selettore “min/sec” viene ruotato su 15sec. Il programmatore arresterà immediatamente l’irrigazione.

Se è stata cambiata la durata dell’irrigazione accertarsi che il colore della stessa combaci con quello della frequenza impostata.
Se si desidera sospendere un’irrigazione in corso o che dovrebbe partire, ruotare il selettore FREQUENCY su OFF. La programmazione dovrà poi essere reimpostata.

Lavare il filtro alla fine di ogni stagione e controllarlo periodicamente.

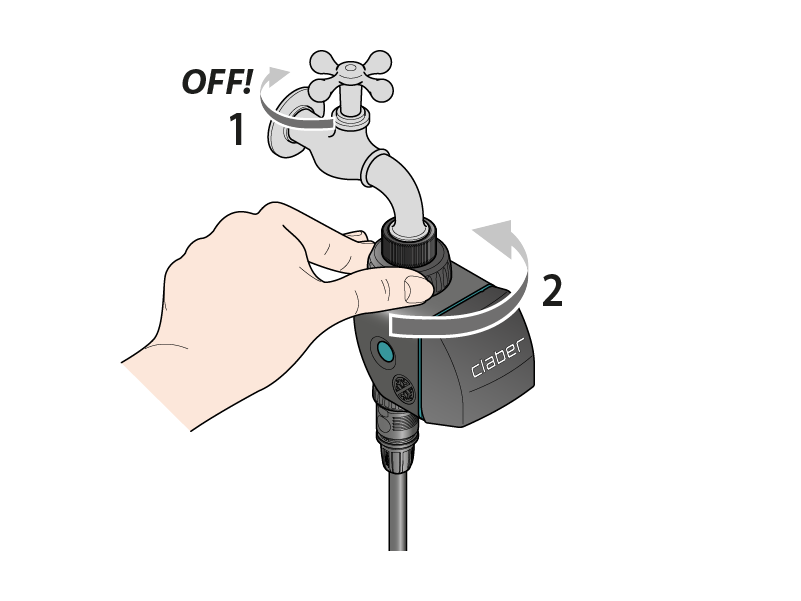

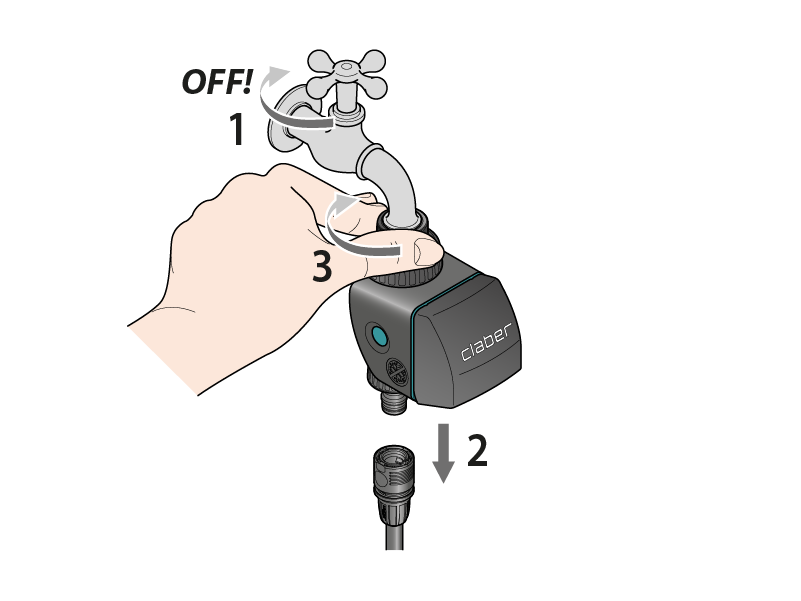

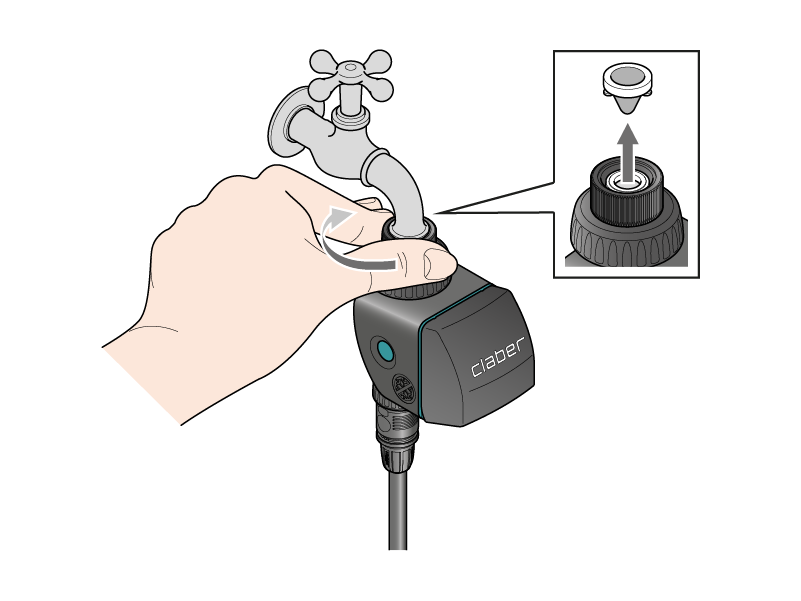

Chiudere il rubinetto e allentare la ghiera di serraggio ruotandola in senso antiorario.

Svitare la ghiera della presa 3/4” dal rubinetto ruotandola in senso orario.

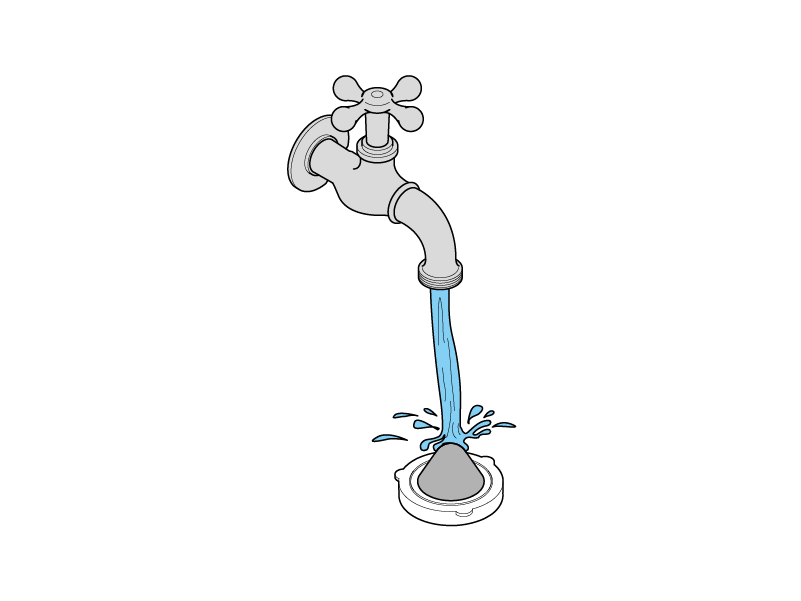

Estrarre il filtro e sciacquarlo sotto acqua corrente. Dopo il lavaggio rimontare il tutto.

Per una pulizia accurata dei componenti interni vedere lo schema di smontaggio/rimontaggio delle parti meccaniche da effettuare a fine stagione .

A fine stagione, prima dell’arrivo delle gelate invernali, scollegare il programmatore dal rubinetto.

Rimuovere la batteria.

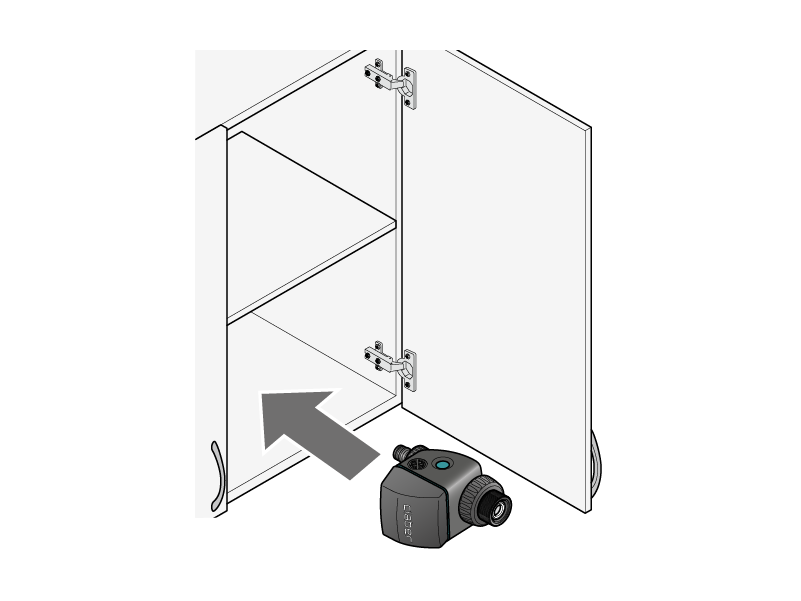

Riporlo in un ambiente chiuso e non umido dove la temperatura non scende al di sotto di 3 °C.
