Installare il programmatore su un rubinetto domestico. Accertarsi che il rubinetto sia dotato di un attacco filettato maschio da 3/4” (se necessario usare un adattatore). Avvitare la ghiera di serraggio della presa femmina da 3/4” al rubinetto. Attenzione: stringere la ghiera esclusivamente a mano, non usare pinze o altri attrezzi. Collegare le linee di irrigazione alle prese con attacco rapido Quick-Click System oppure con attacco filettato, utilizzando gli appositi raccordi.

Non installare il programmatore dentro ai pozzetti, sotto il livello del terreno o all’interno di edifici. Usare acqua di acquedotto o provvedere a filtrarla. Non usare il programmatore con sostanze chimiche o liquidi diversi dall’acqua. Non impiegare il programmatore con pressioni di esercizio inferiori a 0,5 bar (7,3 psi) o superiori a 10 bar (145 psi). Ricordarsi di aprire il rubinetto e chiudere il coperchio del programmatore.

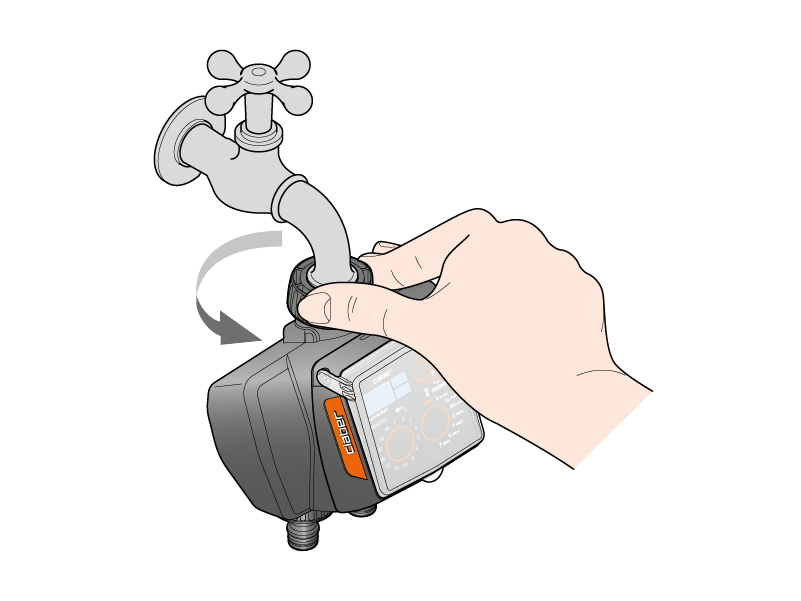

Fissare il programmatore tramite la ghiera di fissaggio.

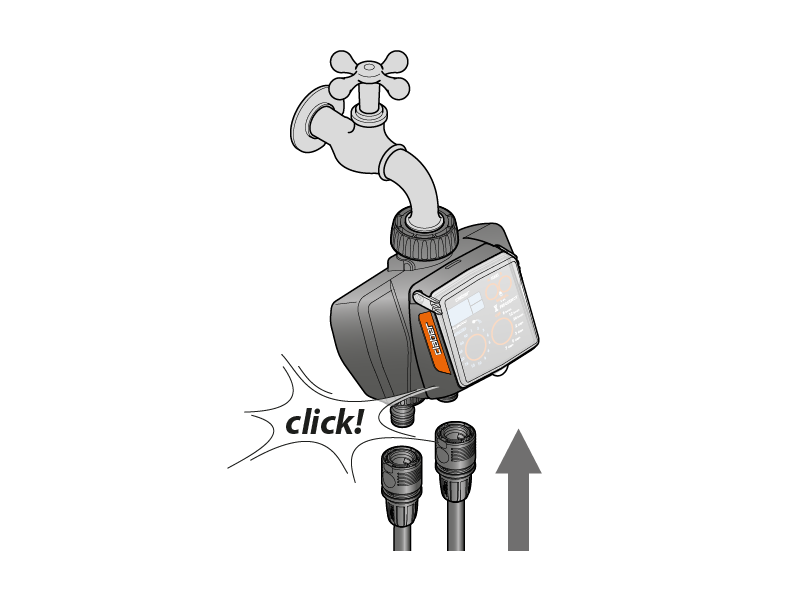

Innestare il tubo sulla linea d’irrigazione.

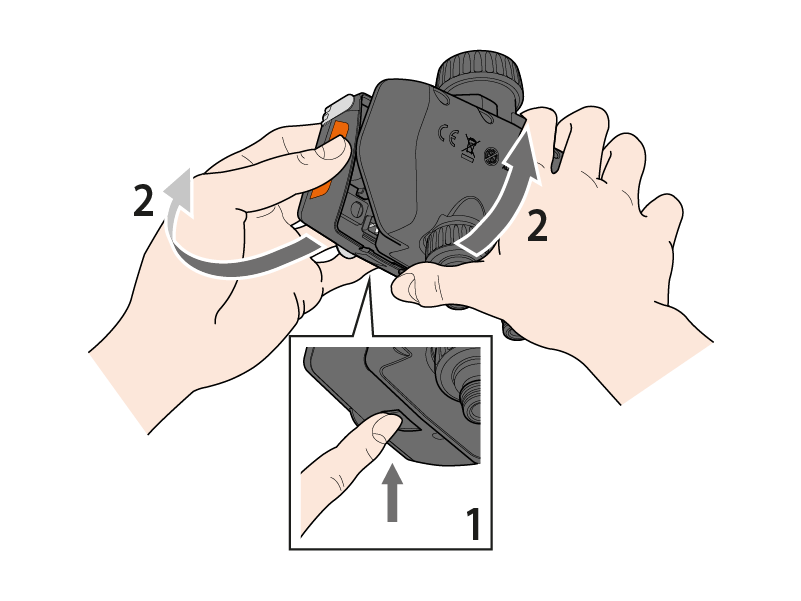

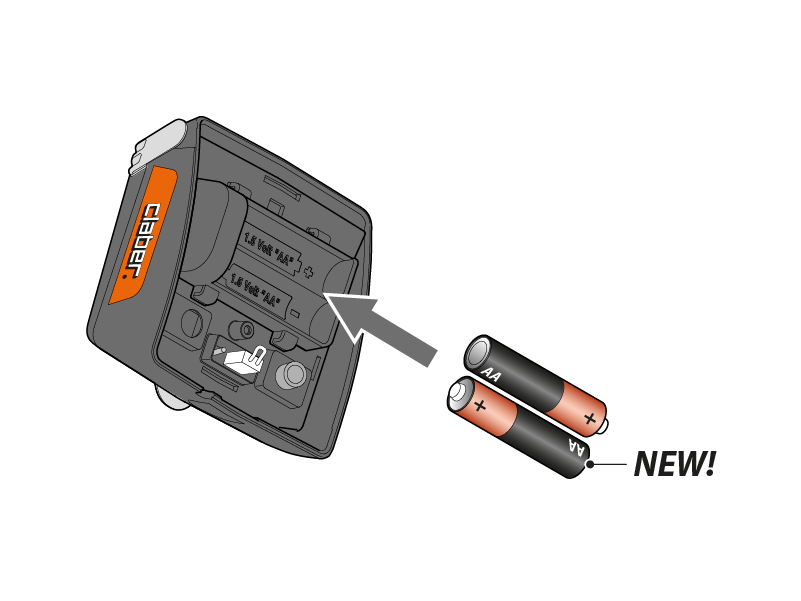

Per inserire o sostituire le batterie, premere a fondo il tasto inferiore e contemporaneamente sganciare la parte anteriore del programmatore.

Utilizzare 2 batterie da 1,5 V tipo AA (LR6) alcaline, nuove, di marca e con data di scadenza superiore ad un anno. Inserirle nell’apposito supporto rispettando la polarità. Le batterie vanno sostituite entro 2 ore da quando vengono tolte dal loro alloggiamento, altrimenti le programmazioni non rimangono in memoria.

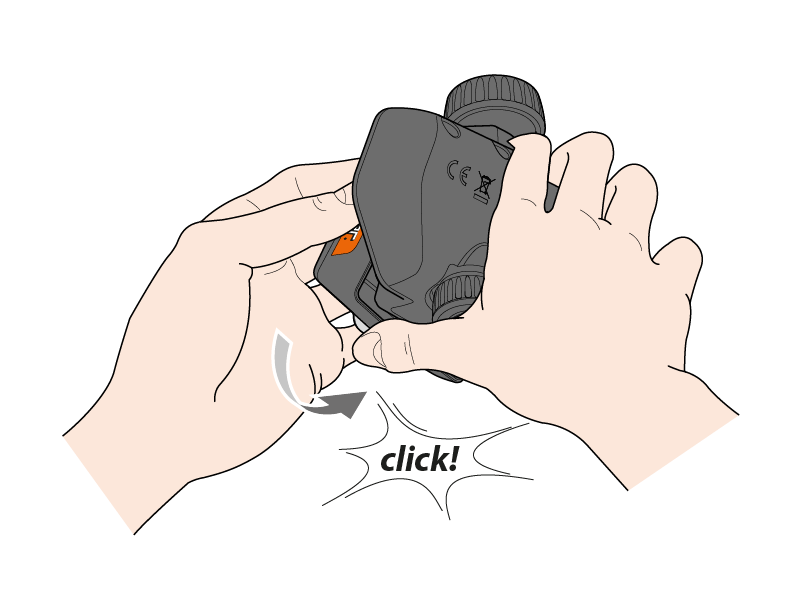

Richiudere il programmatore accostando le due parti una contro l’altra fino al click di aggancio del tasto inferiore.

Importante: sostituire sempre le batterie ad ogni inizio stagione!
Quando le batterie sono totalmente esaurite, il programmatore interrompe automaticamente le sue funzioni e chiude le valvole. Non sostituire mai le batterie quando il programmatore sta irrigando, altrimenti il flusso dell’acqua non si arresta a fine ciclo.

Il programmatore è dotato di due linee, A e B, programmabili in modo indipendente.

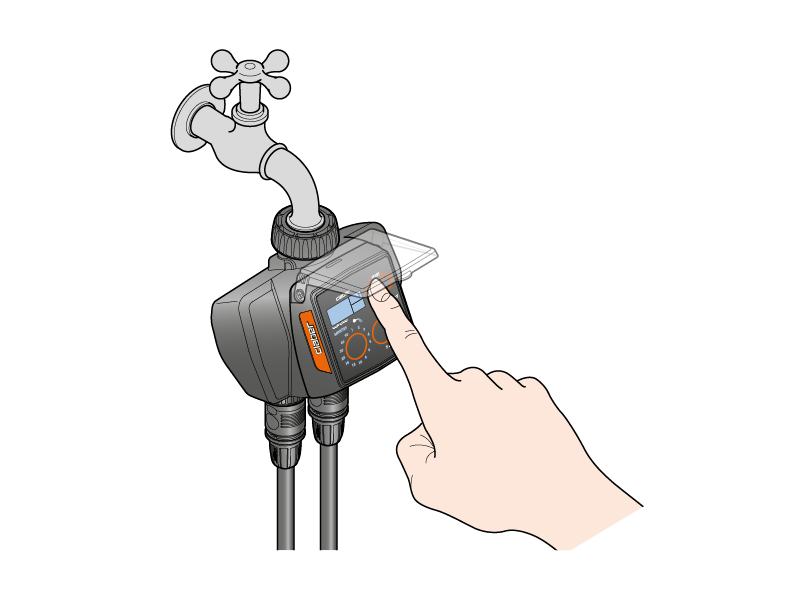

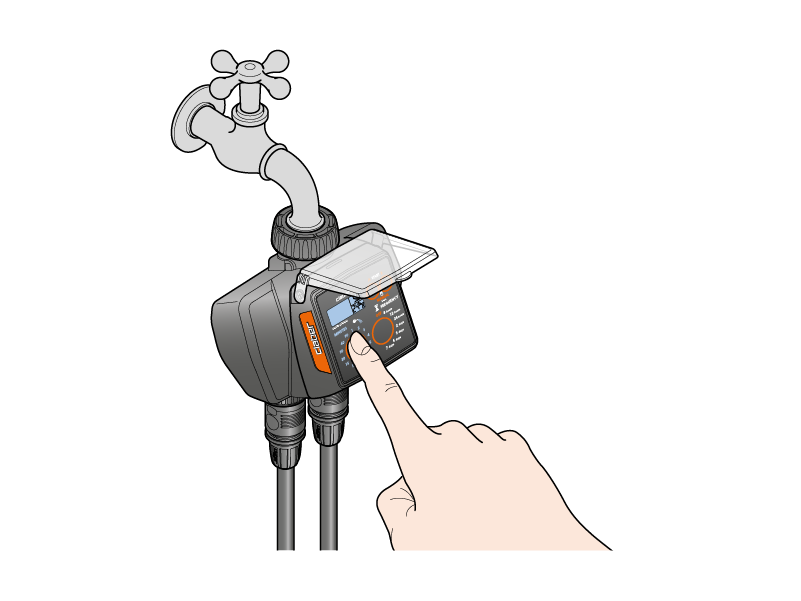

Premere una volta un tasto qualsiasi per illuminare il display e poter procedere a impostare il programma.

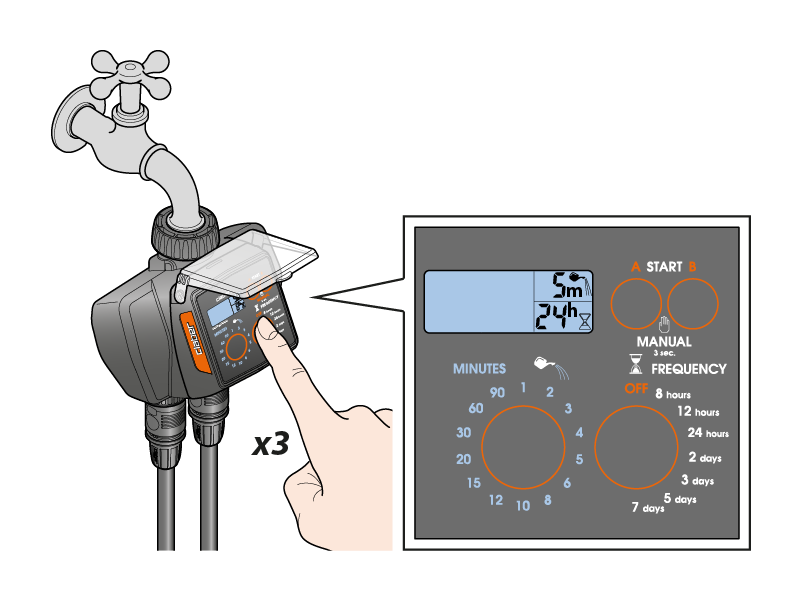

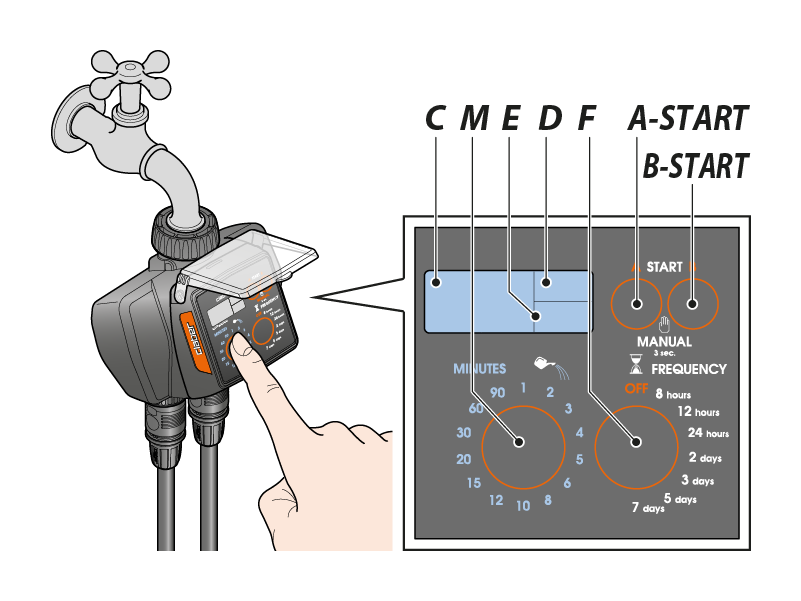

Premere una o più volte il tasto “M” per impostare la durata dell‘irrigazione (minutes) fino a visualizzare il valore desiderato sul display “D” (es. 5 min).

Premere una o più volte il tasto “F” per impostare la frequenza dell‘irrigazione (FREQUENCY)(intervallo di tempo tra le irrigazioni successive) fino a visualizzare il valore desiderato sul display “E” (es. 24 h).

Attenzione: se la programmazione inserita prevede che le due linee irrighino contemporaneamente, il programmatore, per garantire una portata adeguata all’impianto, automaticamente fa slittare l’orario di apertura di una linea.

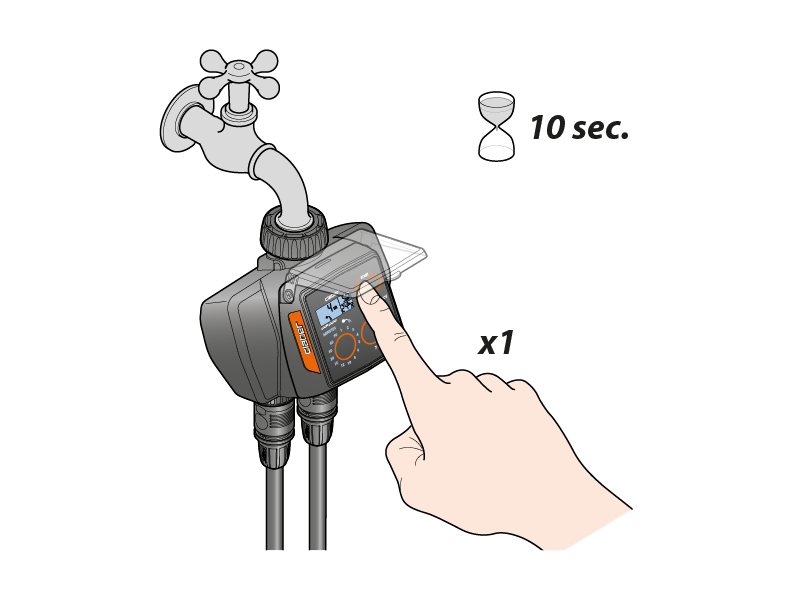

Partenza immediata. Entro 10 secondi dalla selezione del programma, premere 1 sola volta il tasto “A-START” (avvio dell’irrigazione sulla linea A) o “B-START” (avvio dell’irrigazione sulla linea B). Rilasciato il tasto, dopo che la scritta “0 h” ha lampeggiato 3 volte, l’irrigazione automatica della linea selezionata partirà immediatamente.

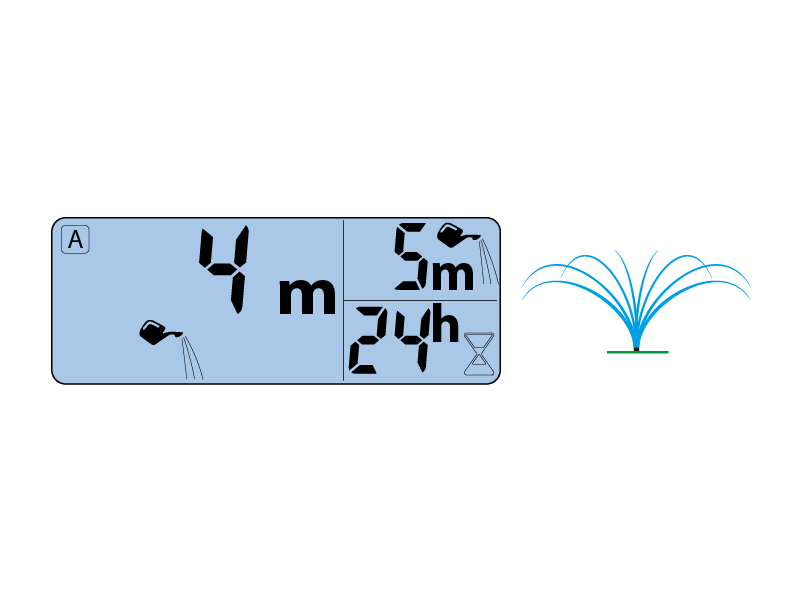

Sul display “C” compare il simbolo annaffiatoio ad indicare irrigazione in corso con il tempo mancante alla fine dell’irrigazione e il simbolo A o B, ad indicare quale linea sta irrigando.

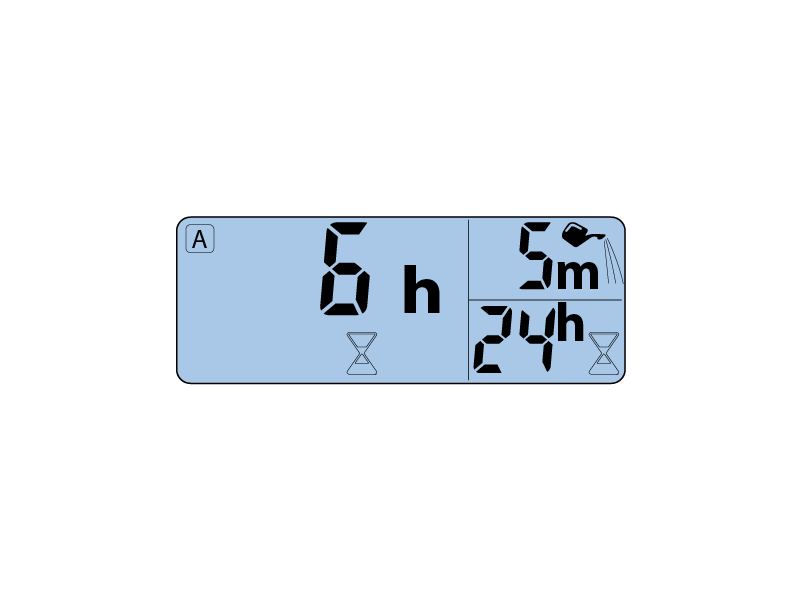

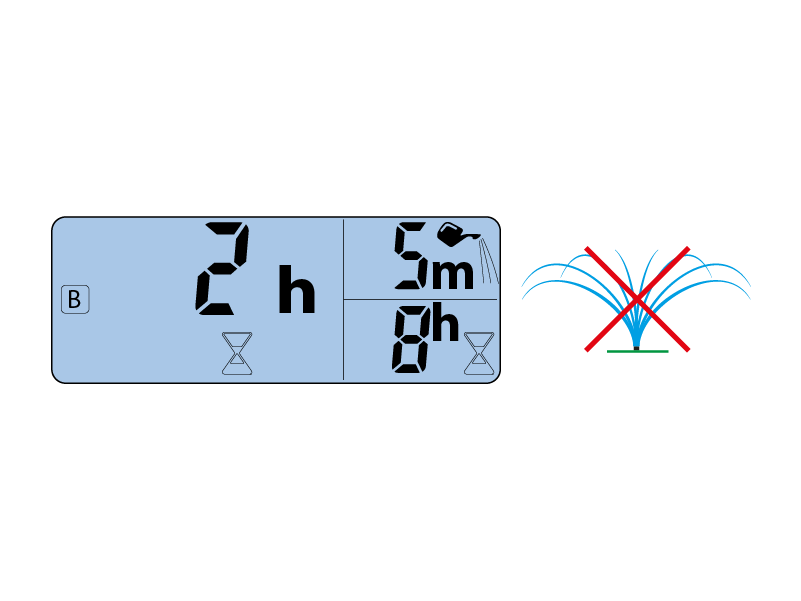

Al termine dell’irrigazione, sul display “C” si visualizzano il simbolo A o B ad indicare la linea che successivamente irrigherà per prima e il tempo rimanente alla partenza dell’irrigazione successiva, visualizzato sopra il simbolo clessidra. Sul display “D” - “E” si leggeranno rispettivamente la durata dell’irrigazione e la frequenza.

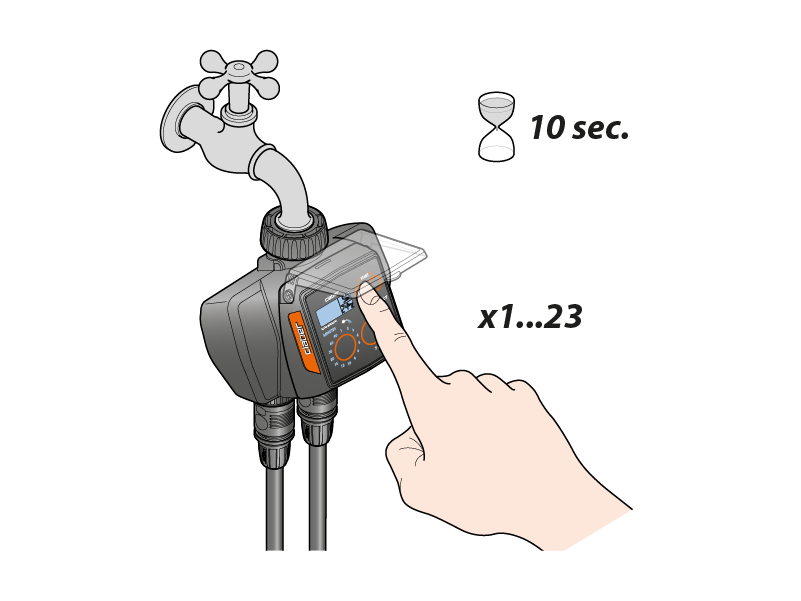

Partenza posticipata. Entro 10 secondi dalla selezione del programma, premere più volte il tasto “A-START” o “B-START” per programmare la linea A o la linea B, fino a visualizzare sul display “C” il ritardo desiderato per la partenza dell’irrigazione, che potrà essere impostato da minimo 1 ora a massimo 23 ore.

Rilasciato il tasto, dopo 3 lampeggi del numero di ore impostate, inizia il conto alla rovescia per la partenza dell’irrigazione automatica, visualizzato sul display “C” sopra il simbolo “clessidra”.
Se si desidera leggere il programma impostato, premere il tasto corrispondente alla linea A o B.

Ripetere la programmazione come indicato nella sezione “Selezione di un programma”. Il nuovo programma così impostato sostituirà quello precedente. Non è necessario portare prima in OFF la linea.

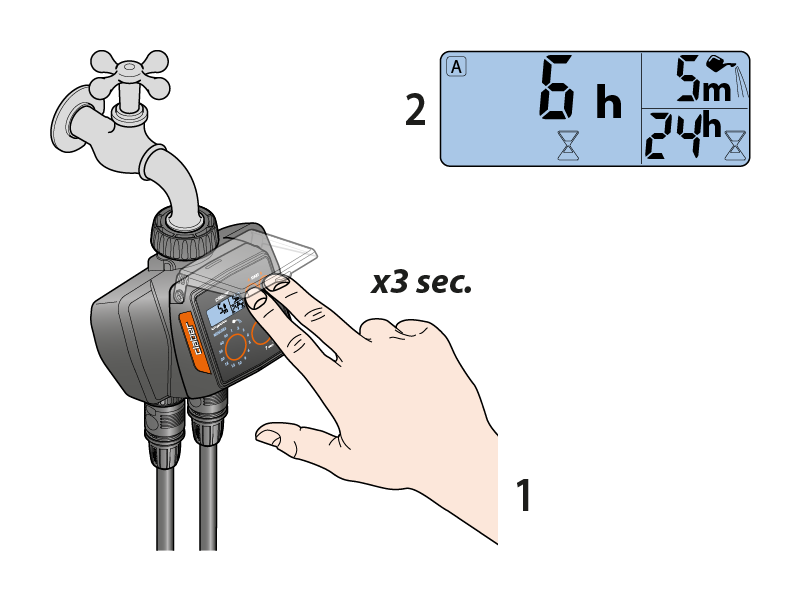

Se nell’attesa tra un’irrigazione e l’altra si desidera effettuare un’irrigazione supplementare, è possibile avviare un’irrigazione manuale della durata di 5 minuti. Premendo contemporaneamente i tasti “A-START” e “B-START”per almeno 3 secondi, si entra in modalità manuale.

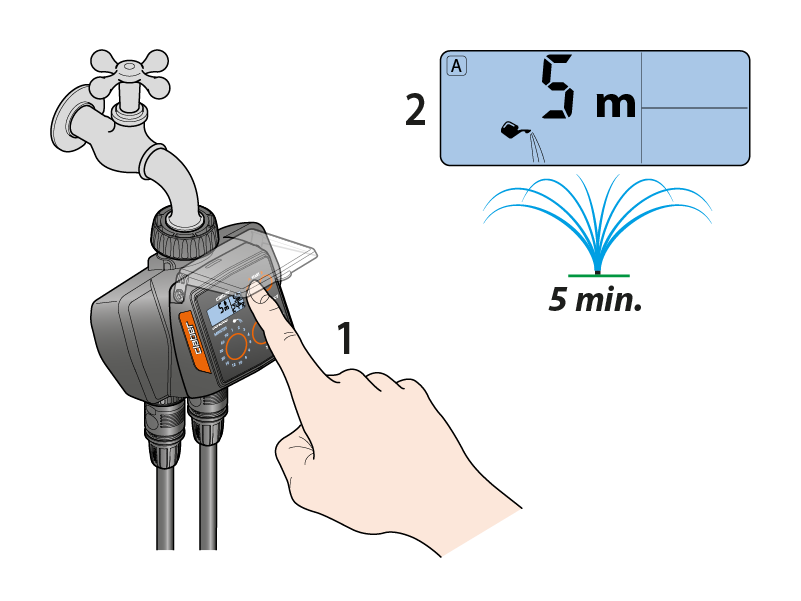

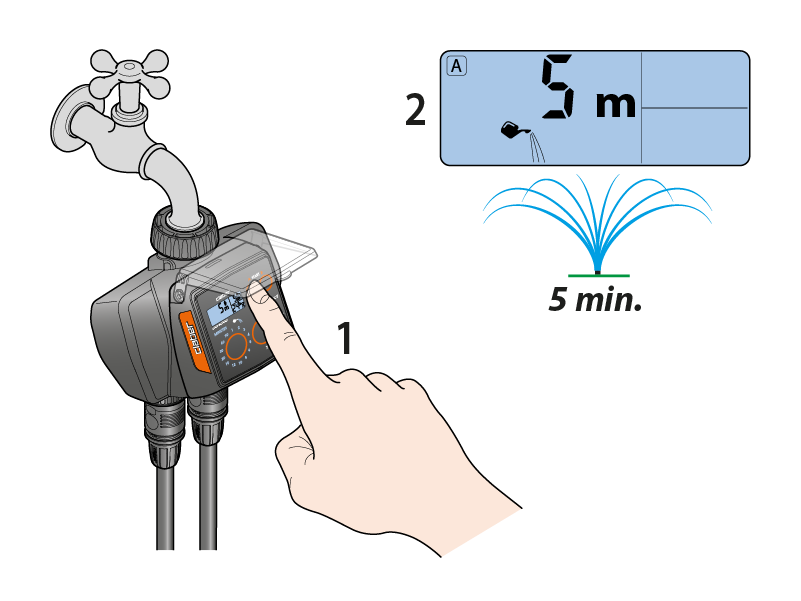

Per aprire la linea A o la linea B premere il tasto corrispondente: partirà un’irrigazione della durata di 5 minuti non modificabile.

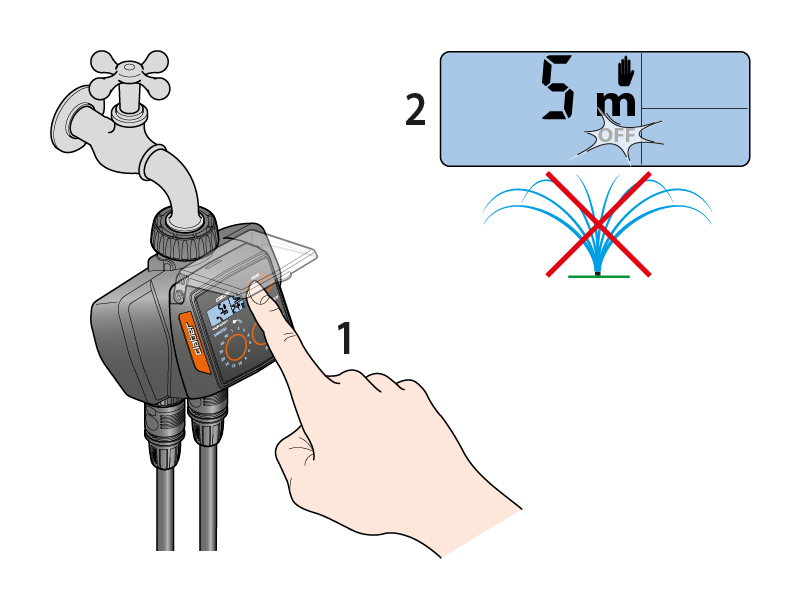

Non è possibile aumentare la durata di un’irrigazione manuale, ma è possibile anticiparne manualmente la chiusura premendo il tasto “A-START” o “B-START”.

Per uscire dalla funzione manuale assicurarsi che le valvole siano spente (OFF) e quindi premere contemporaneamente i tasti “A-START” e “B-START” per almeno 3 secondi.

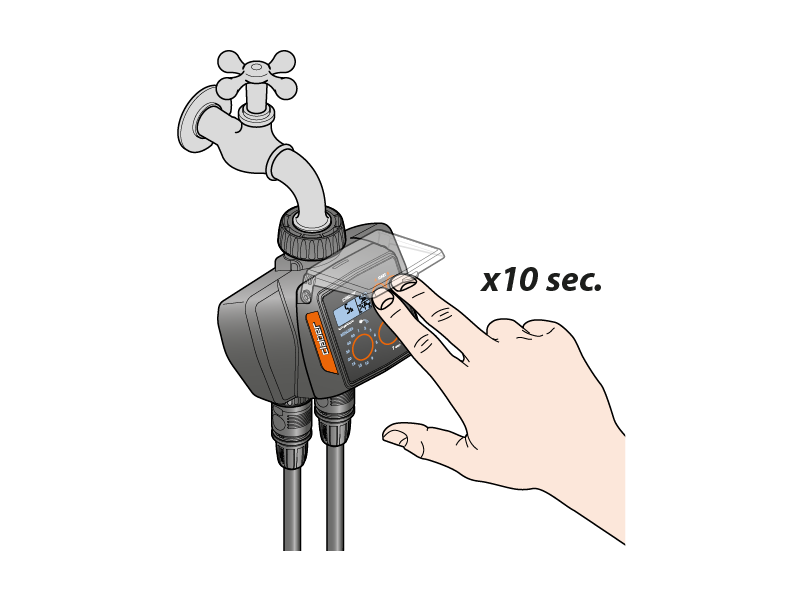

In qualunque momento è possibile ripristinare le impostazioni di fabbrica del programmatore, premendo contemporaneamente i tasti “A-START” e “B-START” per almeno 10 secondi, fino a quando sul display appaiono tutti i segmenti.

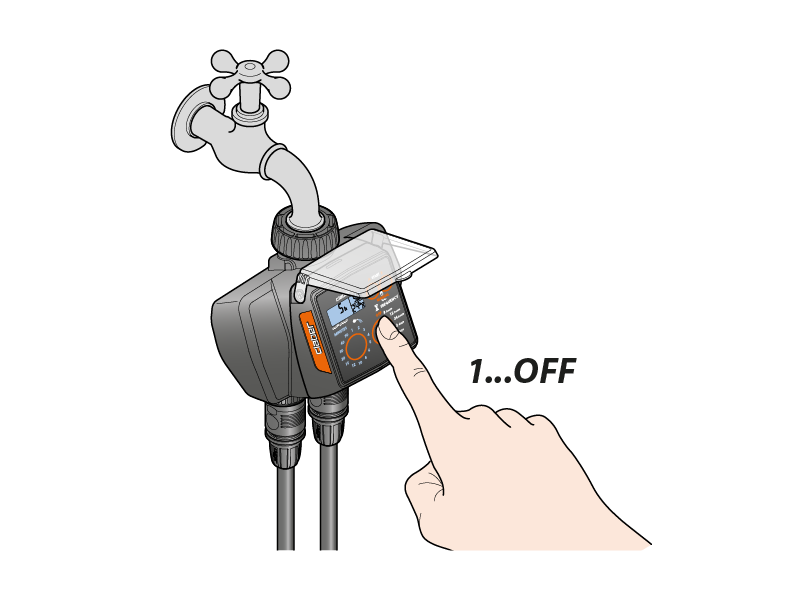

Per bloccare un’irrigazione, premere il tasto “F” fino alla comparsa di OFF.

Successivamente premere i tasti “A-START” o “B-START” a seconda della linea sulla quale si desidera intervenire. Il programma dovrà essere reimpostato.

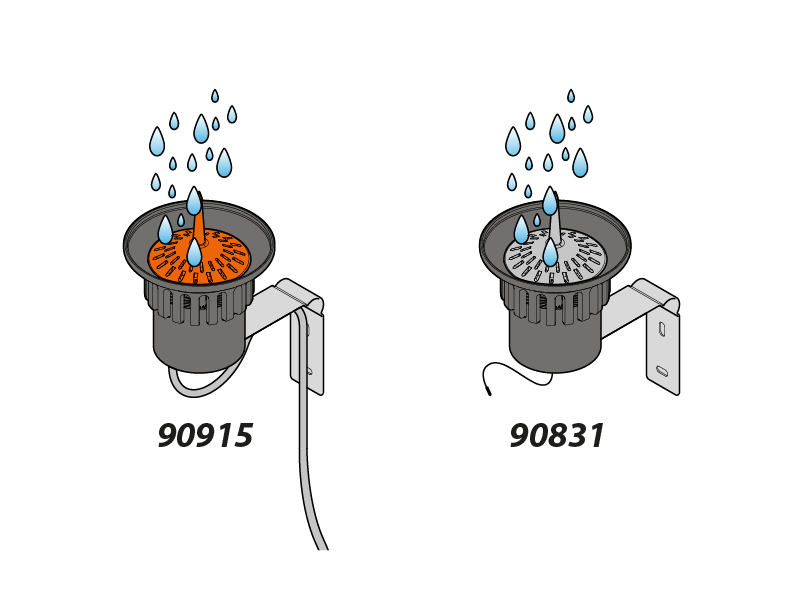

Il programmatore è predisposto per il collegamento ad un sensore di pioggia (Rain Sensor), via cavo (cod. 90915) oppure via radiofrequenza (cod. 90831). Quando l’acqua piovana all’interno del Rain Sensor supera i 5mm di pluviometria, il sensore sospende automaticamente l’irrigazione, per poi riprenderla quando l’acqua è evaporata.

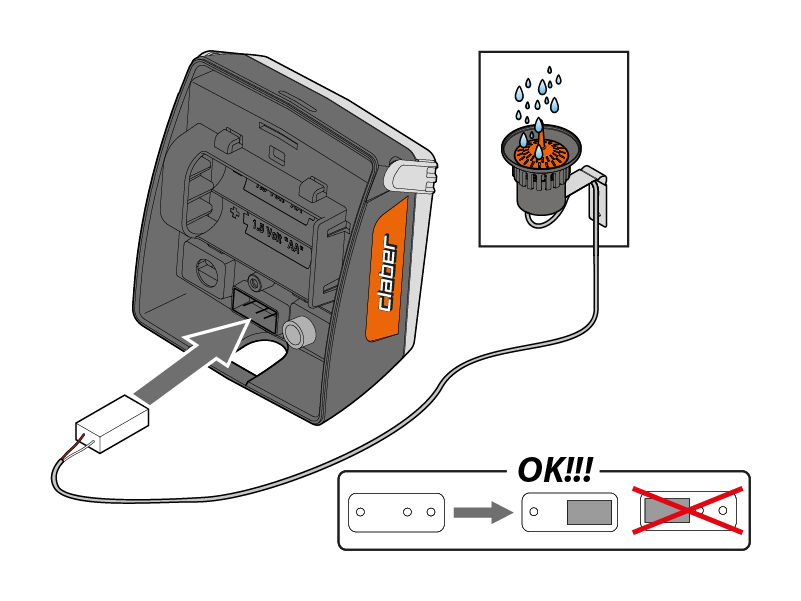

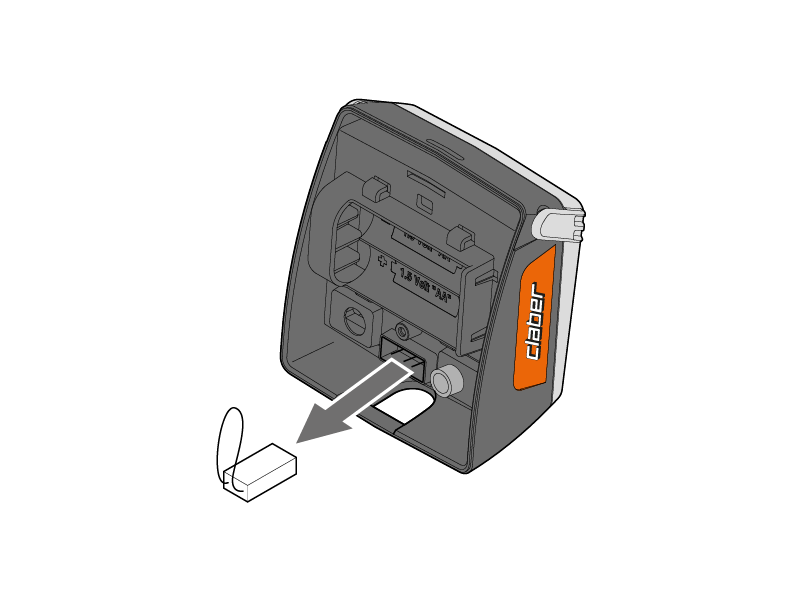

Rimuovere dai contatti, senza utilizzare alcun attrezzo, il ponticello di protezione preinstallato. Se il sensore Rain Sensor non viene utilizzato, è necessario che il ponticello rimanga inserito al suo posto altrimenti il programmatore non eseguirà le irrigazioni automatiche ma solo quelle manuali.

Collegare il connettore del sensore.

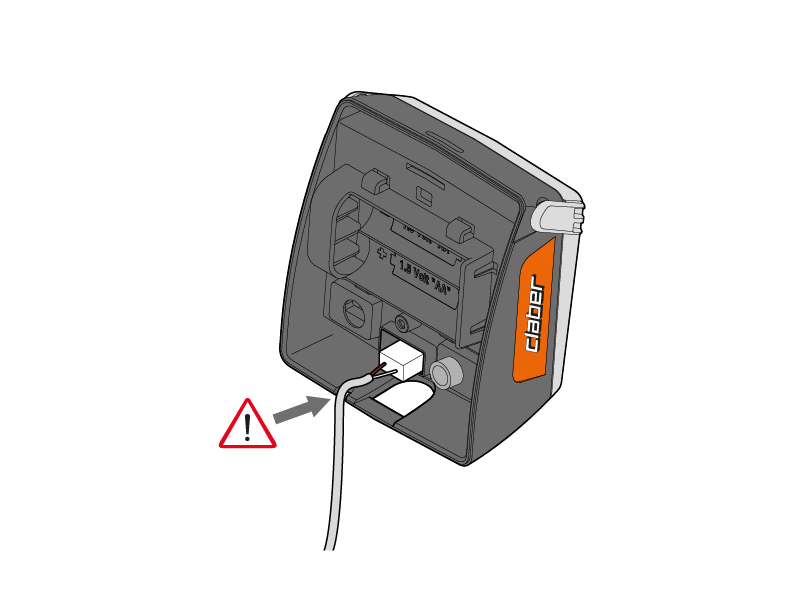

Assicurarsi che il cavo bipolare entri attraverso l’apposito passaggio previsto nella parte inferiore della centralina.

Rimuovere dai contatti, senza utilizzare alcun attrezzo, il ponticello di protezione preinstallato. Se il sensore Rain Sensor RF non viene utilizzato, è necessario che il ponticello rimanga inserito al suo posto altrimenti il programmatore non eseguirà le irrigazioni automatiche ma solo quelle manuali.

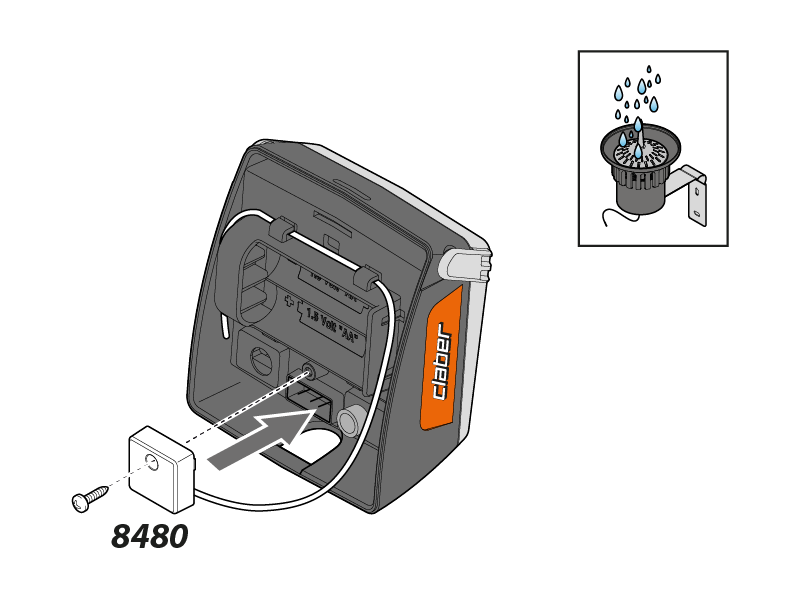

Installare l’Interfaccia Rain Sensor RF (cod. 8480), facendo scorrere l’antenna a filo negli appositi anelli.

Lavare il filtro alla fine di ogni stagione e controllarlo periodicamente.

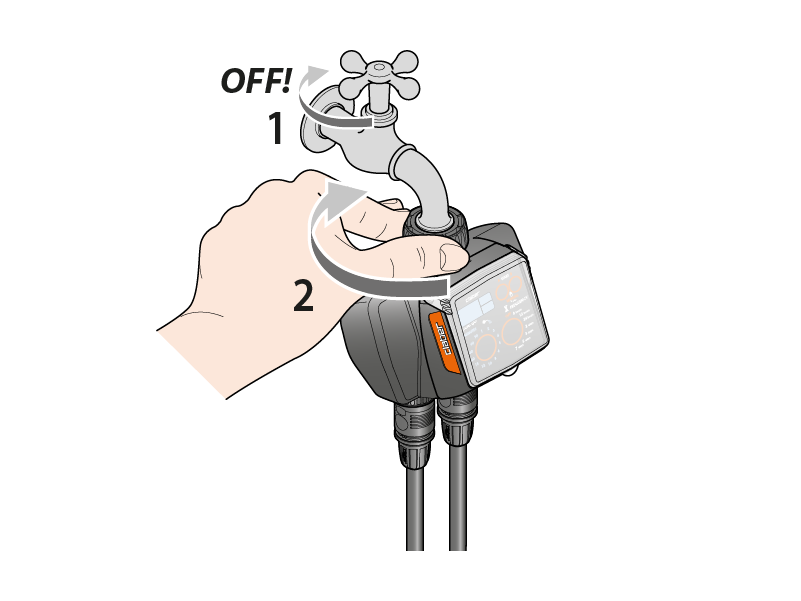

Chiudere il rubinetto. Svitare la ghiera della presa 3/4” dal rubinetto ruotandola in senso orario.

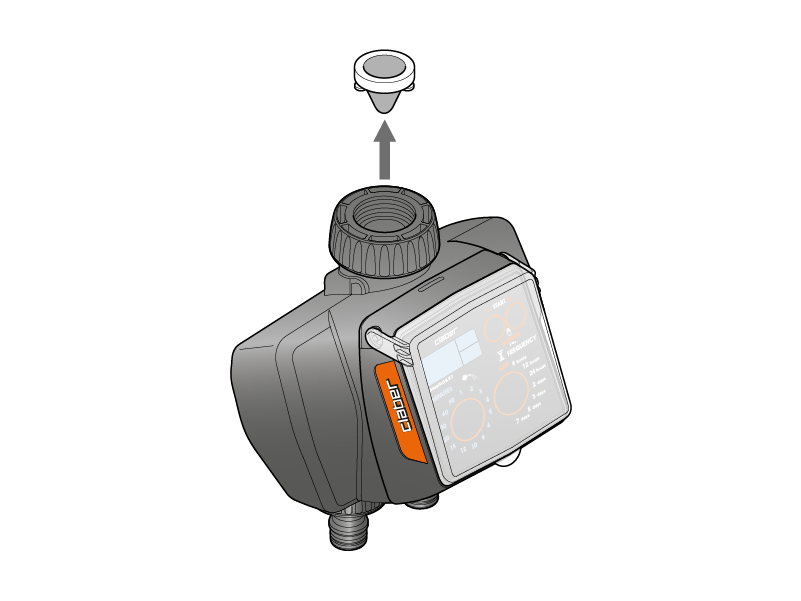

Estrarre il filtro.

Sciacquarlo sotto acqua corrente. Dopo il lavaggio rimontare il tutto.

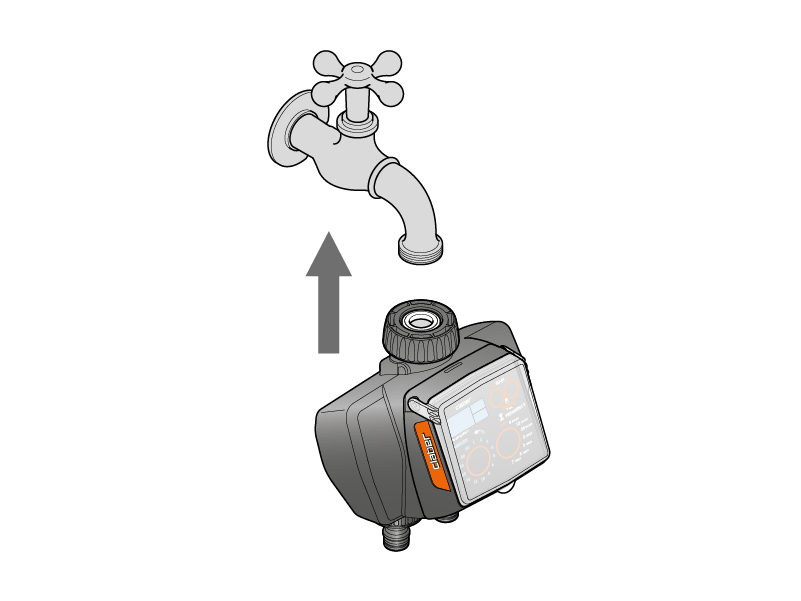

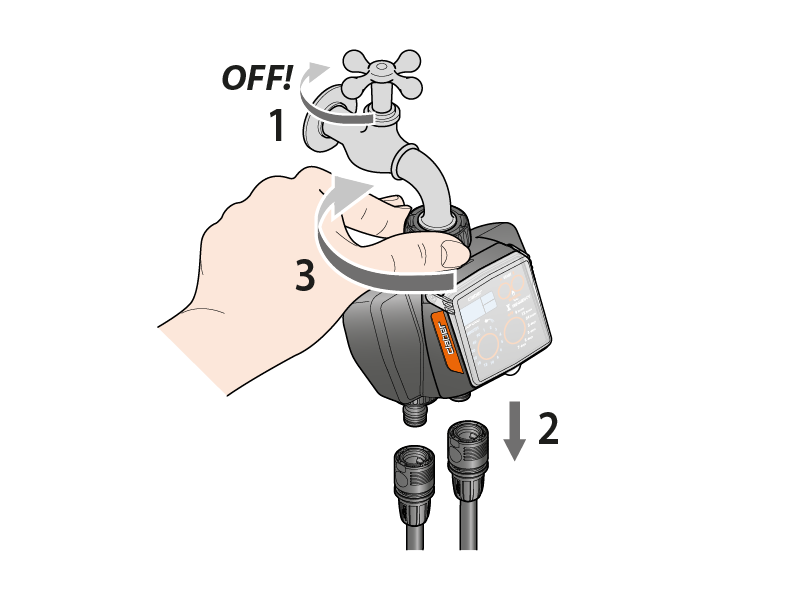

A fine stagione, prima dell’arrivo delle gelate invernali, scollegare il programmatore dal rubinetto.

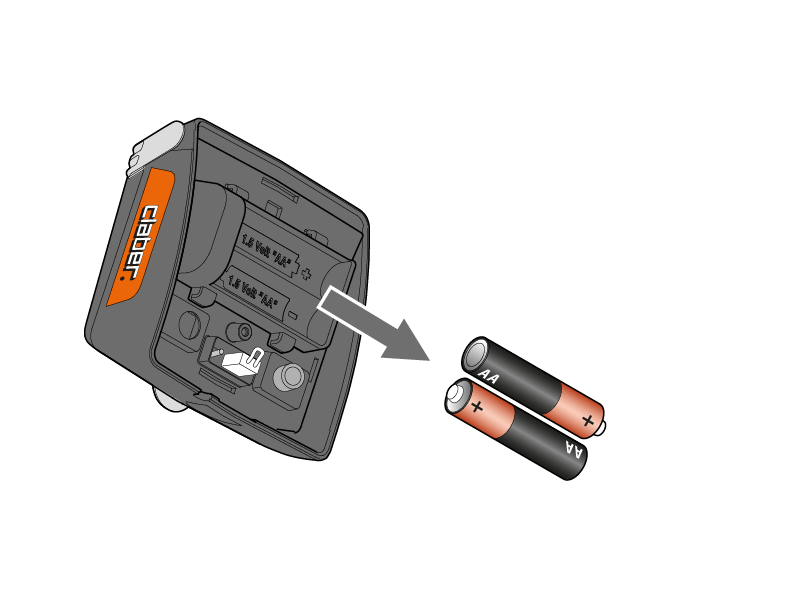

Rimuovere le batterie.

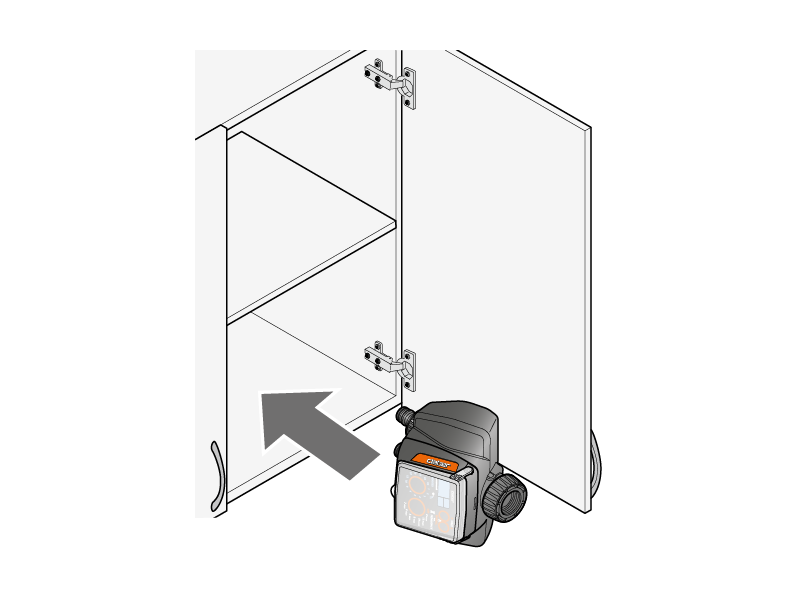

Riporlo in un ambiente chiuso e non umido dove la temperatura non scende al di sotto di 3 °C.
