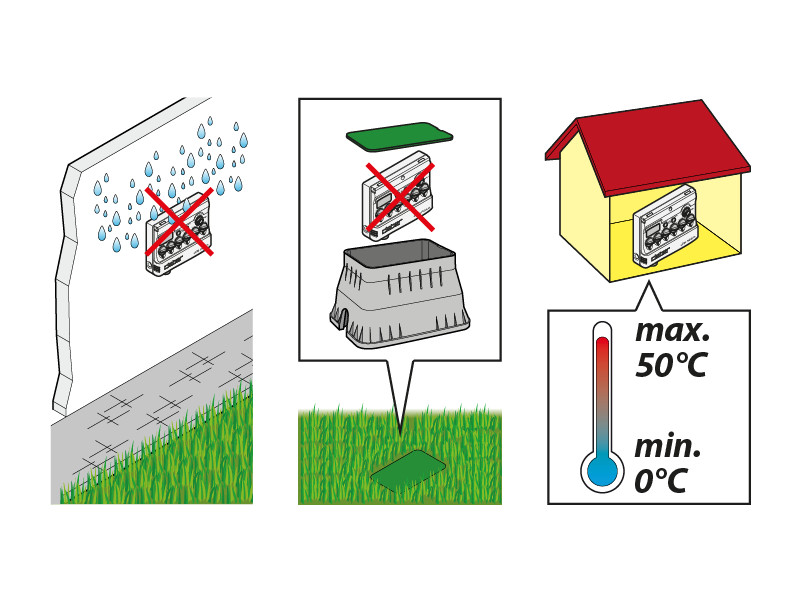

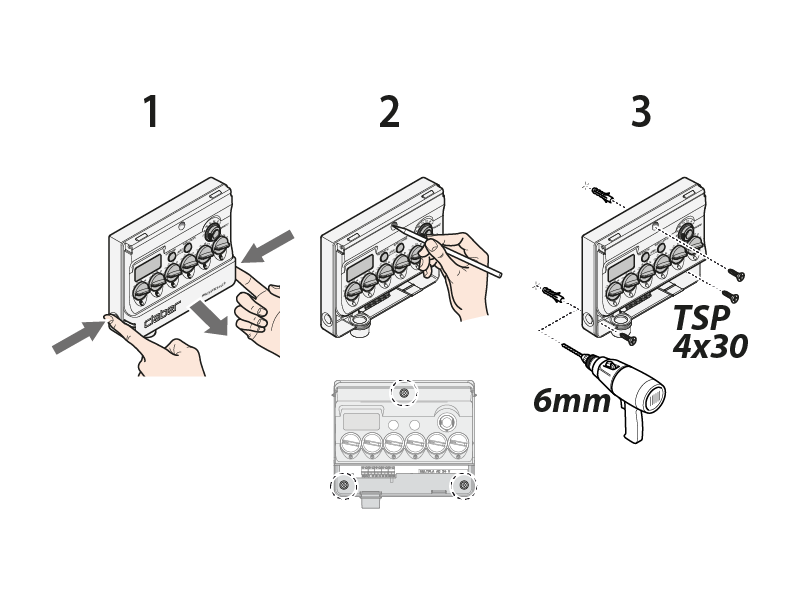

Fissare a parete il programmatore in un locale non umido, riparato da agenti atmosferici e schizzi d’acqua e con temperature dai 0 ai 50 °C. Non installare il programmatore all’aperto o all’interno di pozzetti interrati.

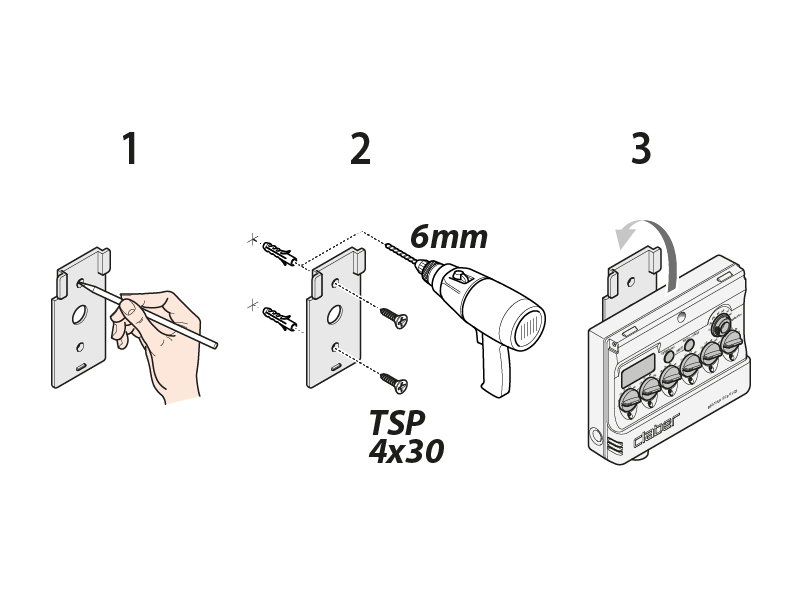

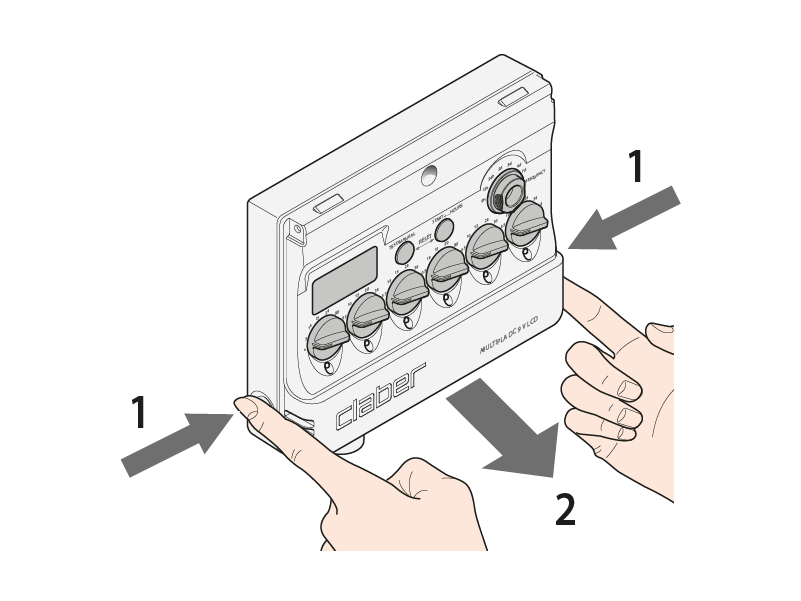

Multipla può essere installata con staffa.

Multipla può essere installata direttamente a parete.

Durante l’installazione delle elettrovalvole rispettare il verso del flusso dell’acqua indicato dalla freccia e la scritta “FLOW” stampigliate sul corpo.

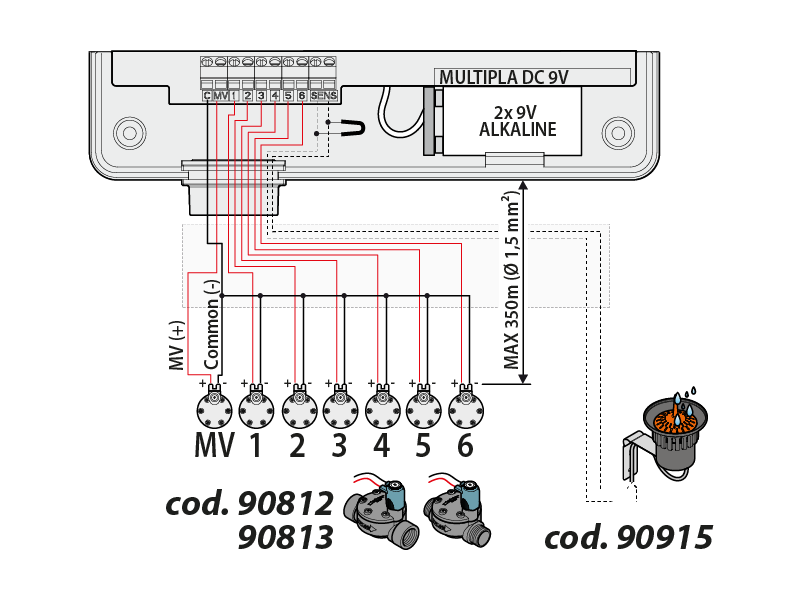

1. Congiungere i singoli fili neri provenineti da ciascuna elettrovalvola (-) e collegarli ad un unico filo che andrà inseriro nell’alloggiamento del comune (C) nella morsettiera del programmatore.
2. Posare un tubo protettivo per i cavi elettrici dal programmatore verso le valvole ed il Rain Sensor (se previsto).
3. Passare attraverso il tubo protettivo i cavi elettrici necessari.
4. Effettuare il collegamento dei cavi alle rispettive valvole (compresa la Master Valve se utilizzata).
5. Effettuare i seguenti collegamenti alla morsettiera del programmatore, inserendo e serrando le estremità spelate per 5-6 mm:
- il filo comune proveniente dalle valvole, al morsetto C;
- il filo rosso (+) proveniente da ciascuna elettrovalvola di linea ai morsetti da 1 a 6;
- il filo rosso (+) proveniente dalla Master Valve (se utilizzata) al morsetto MV.
6. Se si utilizza il Rain Sensor, rimuovere il ponticello tra i morsetti SENS e collegarvi i fili provenienti dal Rain Sensor stesso. Se il Rain Sensor non viene utilizzato, é necessario che il ponticello rimanga collegato tra i morsetti SENS. Non é possibile impiegare il Rain Sensor per interrompere il comune delle valvole bistabili.

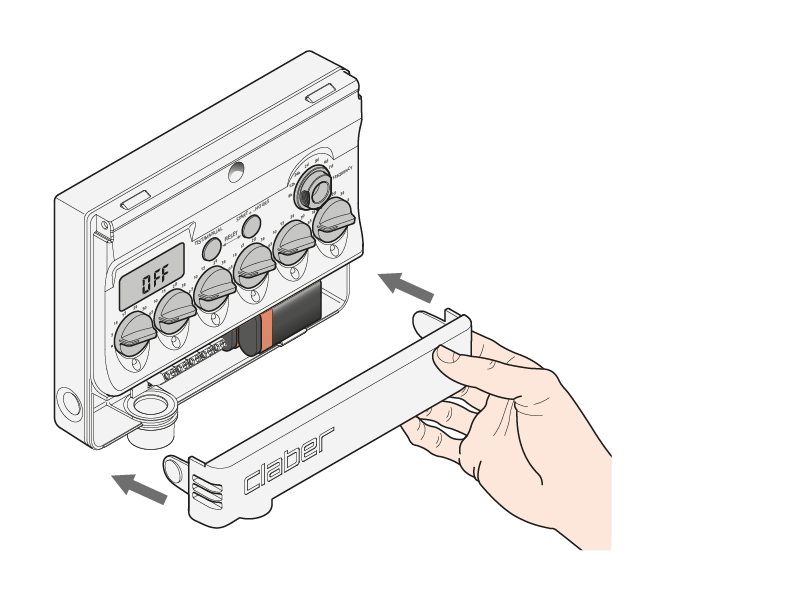

Rimuovere il coperchio del vano batteria dalla sede.

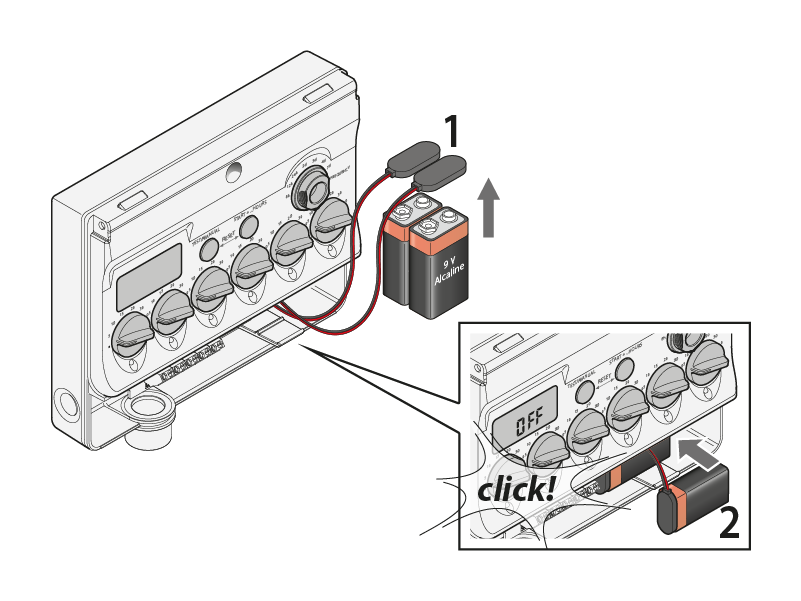

Inserire le batterie con una leggera pressione nell’apposito alloggiamento. Utilizzare esclusivamente batterie alcaline nuove da 9 V di tipo IEC 6LR61.

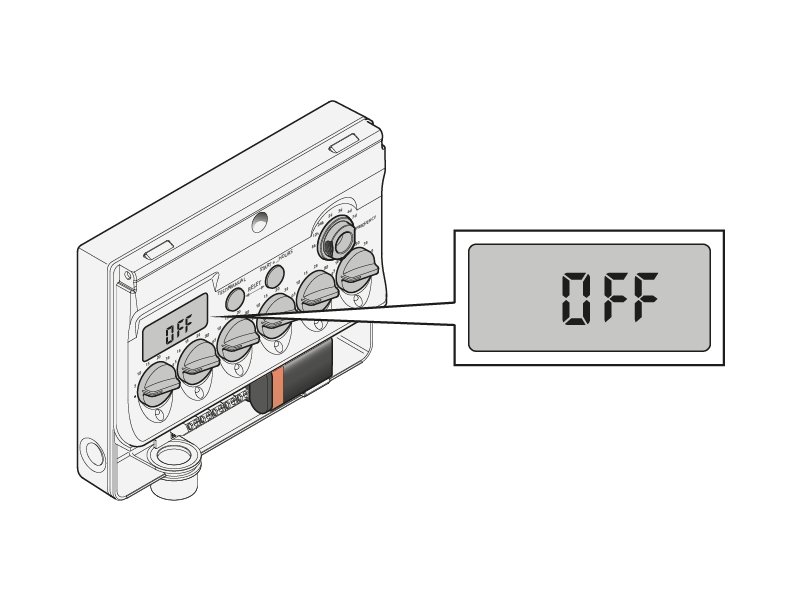

All’inserimento della batteria il display visualizza OFF.

Riposizionare il coperchio del vano batterie.

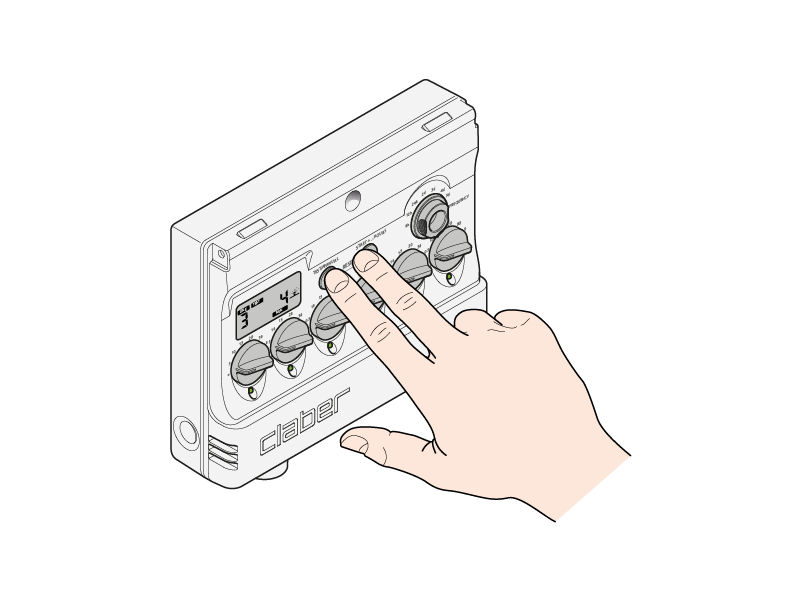

La funzione di test consente di effettuare rapidamente una verifica del corretto funzionamento dell’impianto, attivando manualmente una determinata valvola, per una durata prefissata di 5 minuti. Qualora vi sia una irrigazione in corso, per effettuare il test, è possibile interromperla premendo contemporaneamente i tasti TEST e START+…

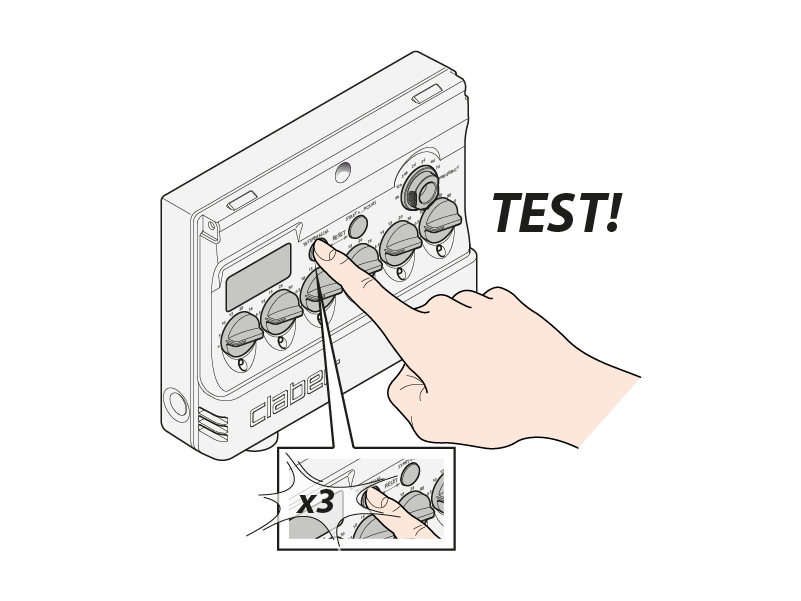

Premere ripetutamente il tasto TEST fino a selezionare la linea che si intende attivare; dopo pochi secondi la relativa valvola si aprirà per 5 minuti.

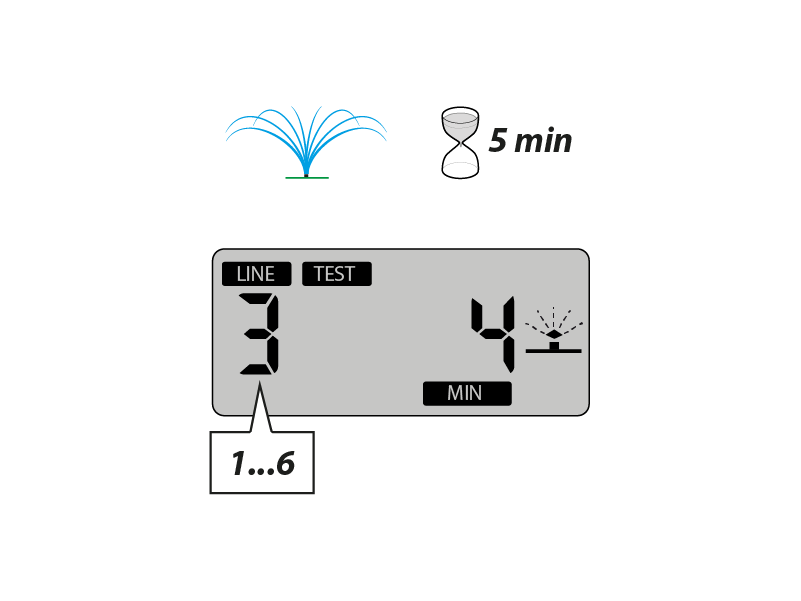

Il display indica la modalità di funzionamento TEST, la linea selezionata ed il tempo di irrigazione rimanente.

Per anticipare la chiusura di una valvola in prova, premere contemporaneamente i tasti TEST e START+… per un secondo.

Un ciclo di irrigazione consiste nell’apertura in successione ed ordine crescente, dalla linea 1 alla linea 6, di tutte le valvole per le quali è stata selezionata una durata di irrigazione tramite i SELETTORI LINE.
Un programma di irrigazione consiste nella ripetizione di un ciclo di irrigazione con una frequenza impostata tramite il selettore FREQUENCY.

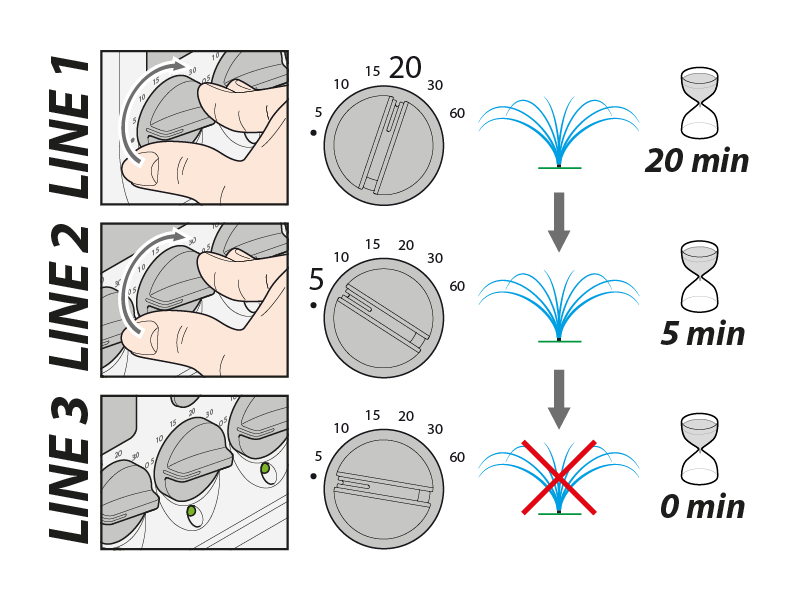

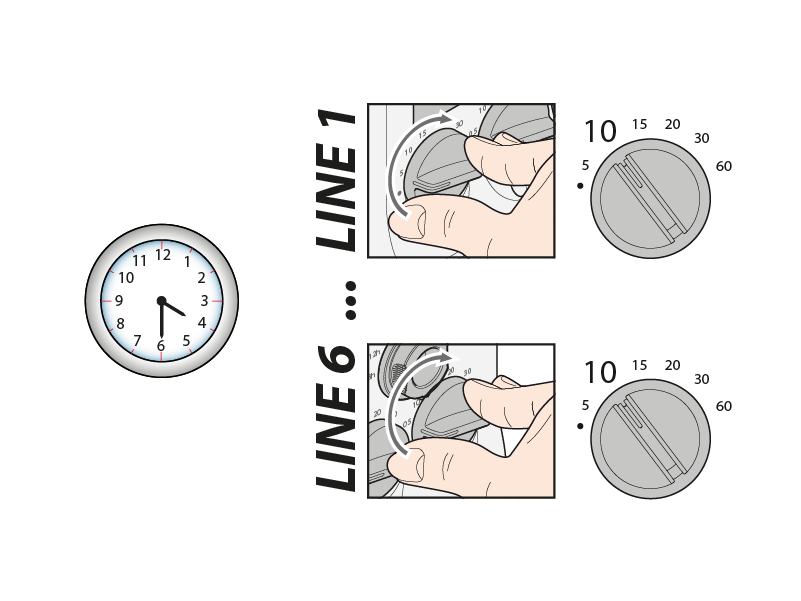

Per impostare un ciclo di irrigazione, ruotare il selettore LINE corrispondente a ciascuna linea che si intende attivare, fino a selezionare il tempo desiderato. La durata impostabile è compresa fra 5 e 60 minuti. Se si desidera invece escludere l’irrigazione su una linea, posizionare il corrispondente selettore su • (zero).

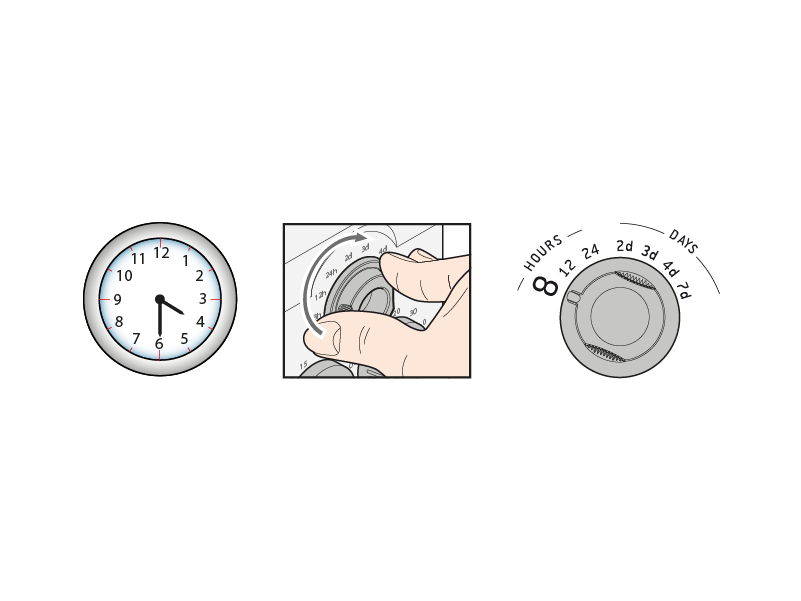

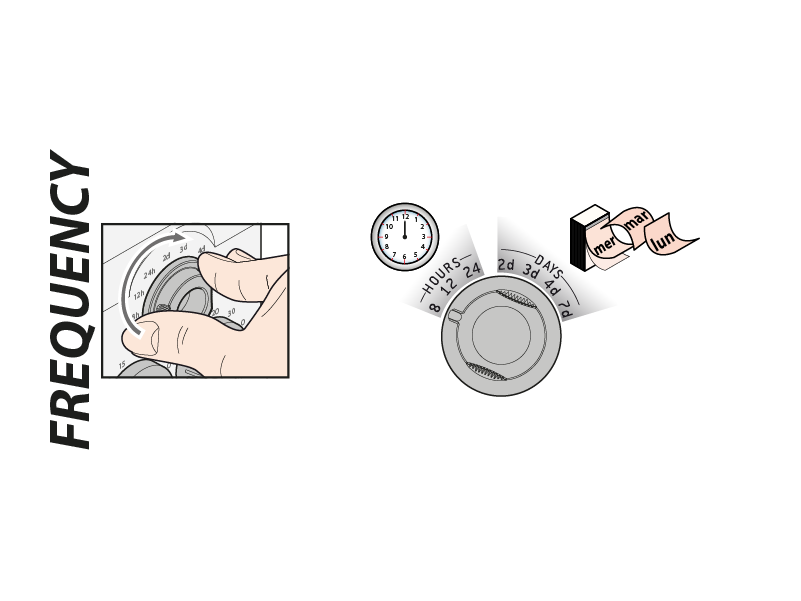

Per impostare la frequenza di irrigazione, ruotare il selettore FREQUENCY sulla posizione desiderata (ogni 8-12-24 ore o 2-3-4-7 giorni).

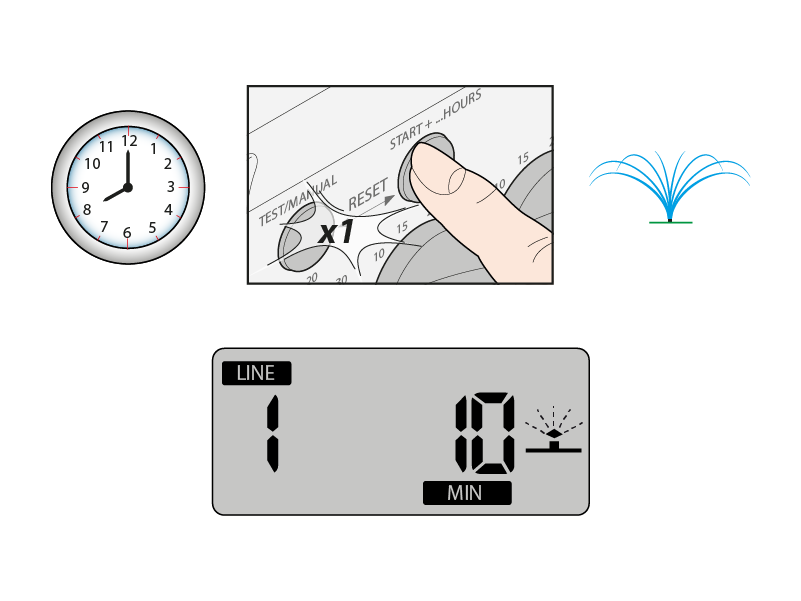

Per l’avvio immediato del programma, premere una sola volta il pulsante START+…. L’irrigazione successiva avverrà secondo quanto impostato con il selettore FREQUENCY. Il programmatore prende l’orario relativo all’avvio (START) del primo programma di irrigazione.

Esempio: alle ore 20:00 ho avviato l’irrigazione premendo il tasto START+…, il selettore FREQUENCY è impostato su 8 ore, l’irrigazione successiva ripartirà alle 4:00 di notte.

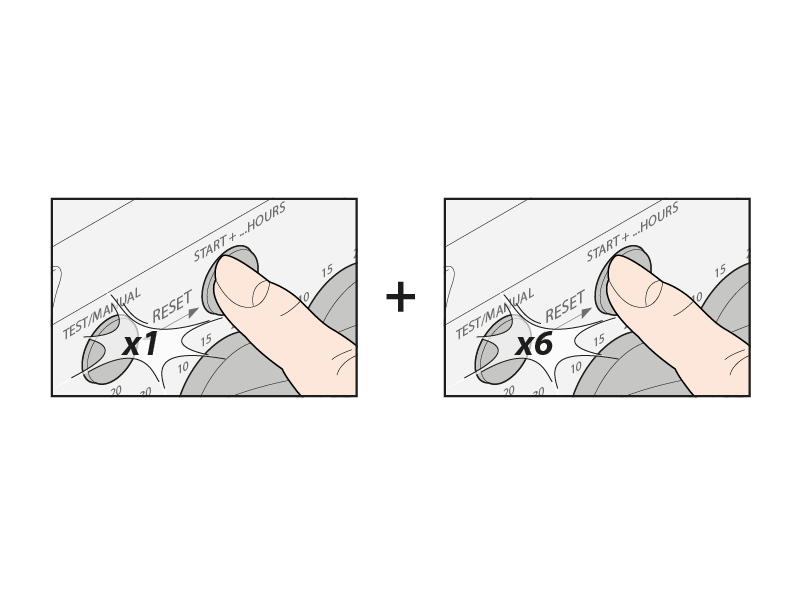

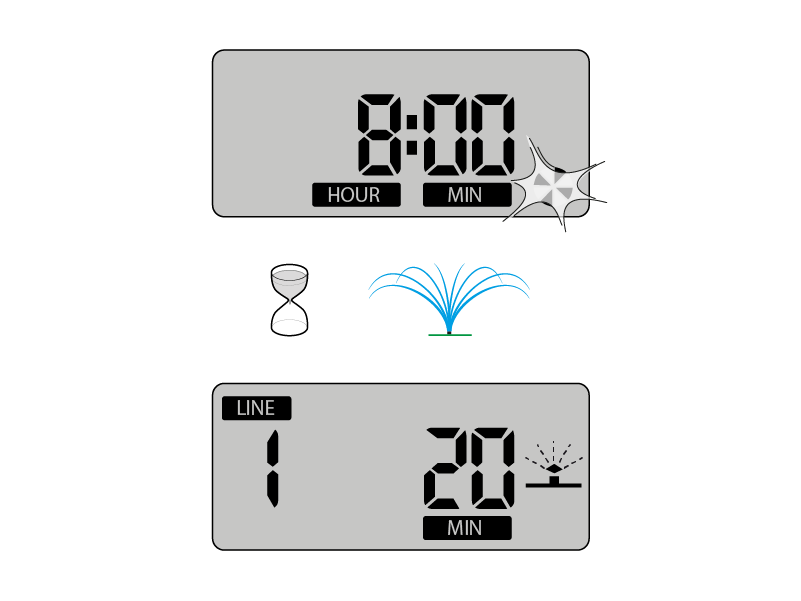

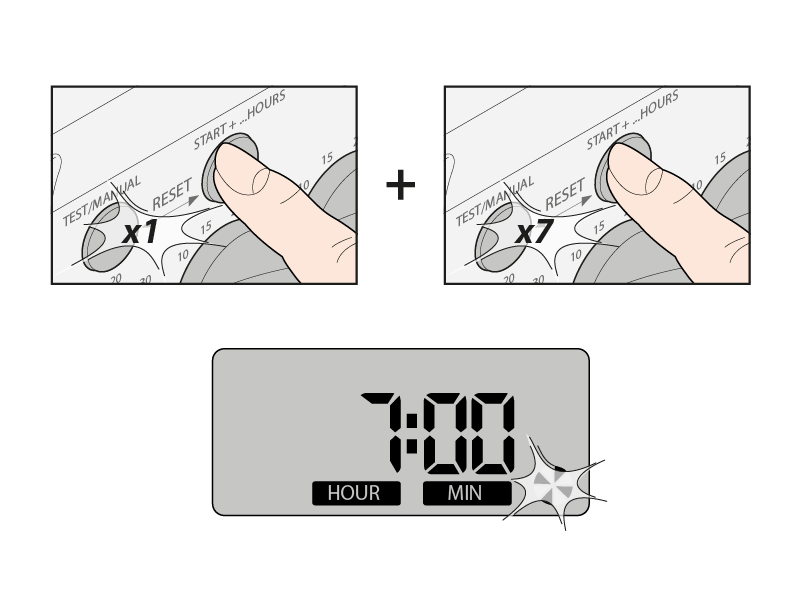

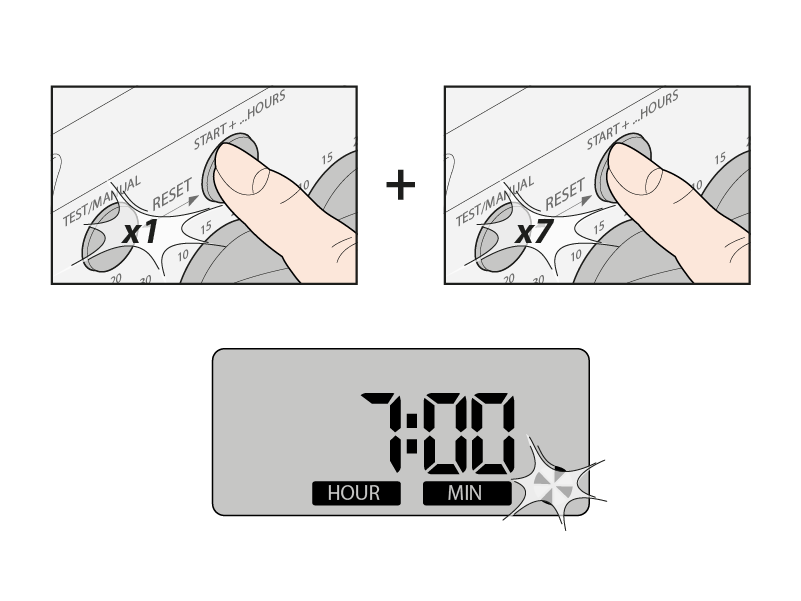

Per l’avvio ritardato del programma, premere una prima volta il pulsante START+… ed entro 5 secondi premerlo nuovamente, tante volte quante sono le ore di ritardo che si vogliono impostare (da 1 a 23 ore)(es. 7 ore). Il display indica inizialmente il numero di ore di ritardo selezionate, poi il simbolo di attesa irrigazione e il tempo mancante per l’avvio del primo ciclo di irrigazione.

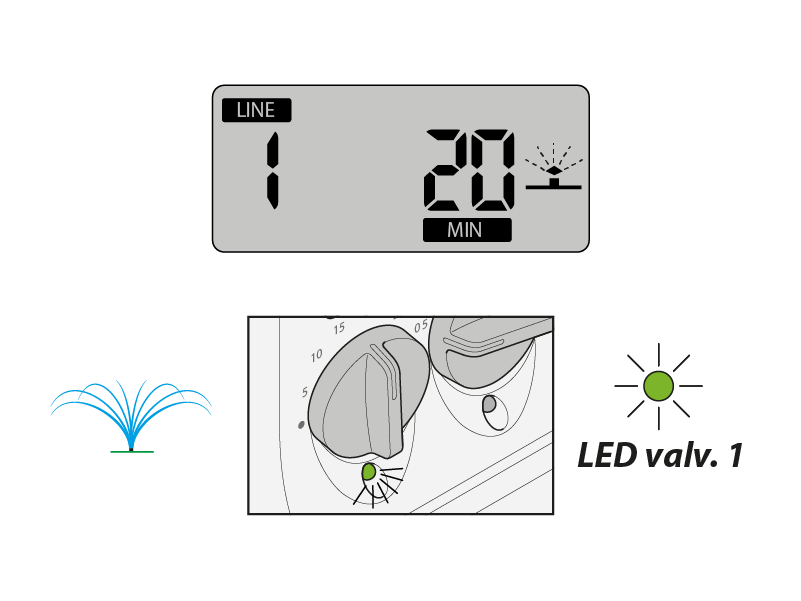

Durante l’esecuzione di un ciclo di irrigazione, sul display compare il simbolo di irrigazione in corso, oltre all’indicazione della linea al momento attiva e di quanti minuti mancano alla fine dell’irrigazione per tale linea. La valvola al momento aperta è indicata anche dal lampeggio verde del relativo led.

Terminato il ciclo di irrigazione, sul display ricompare il simbolo di attesa irrigazione ed il tempo mancante per l’avvio del prossimo ciclo di irrigazione. (esempio di irrigazione con selettore FREQUENCY impostato su 8h).

Alle ore 16.30 programmo la durata dell’irrigazione (es. 10 minuti) di tutte le linee (selettori LINE).

Programmo la frequenza di 8h (selettore FREQUENCY).

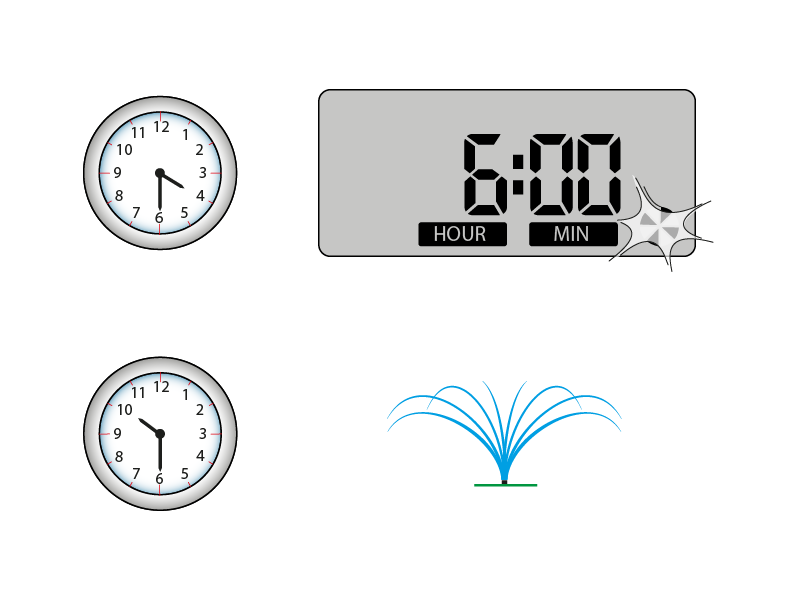

Desidero che l’irrigazione non parta subito, ma alle 22.30 (quindi dopo 6 ore). Premo il pulsante START+…, premo nuovamente il pulsante per 6 volte finché il display visualizza 6:00.

Il tempo a display comincerà a scalare fino a raggiungere 00:00 alle ore 22.30; l’irrigazione partirà ogni 8 ore come impostato con il selettore FREQUENCY (quindi alle ore 22.30; 6.30 ed alle 14.30).

Completata la prima irrigazione (quindi alle 11.30 dopo l’apertura di tutte 6 le valvole per 10 minuti), a display appare il tempo rimanente alla prossima irrigazione (7 ore) calcolato sulla base dell’orario di partenza della prima linea (8 ore dalle 10.30 alle 6.30, 7 ore dalle 11.30 orario di fine dell’irrigazione alle 6.30 orario della prossima irrigazione).

Per modificare un programma di irrigazione in esecuzione, cambiare le impostazioni del selettori LINE e FREQUENCY come desiderato.

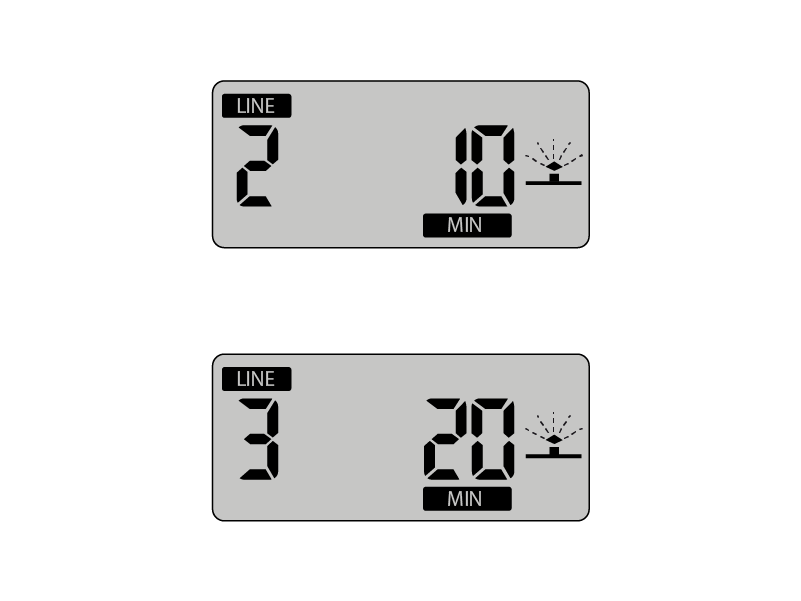

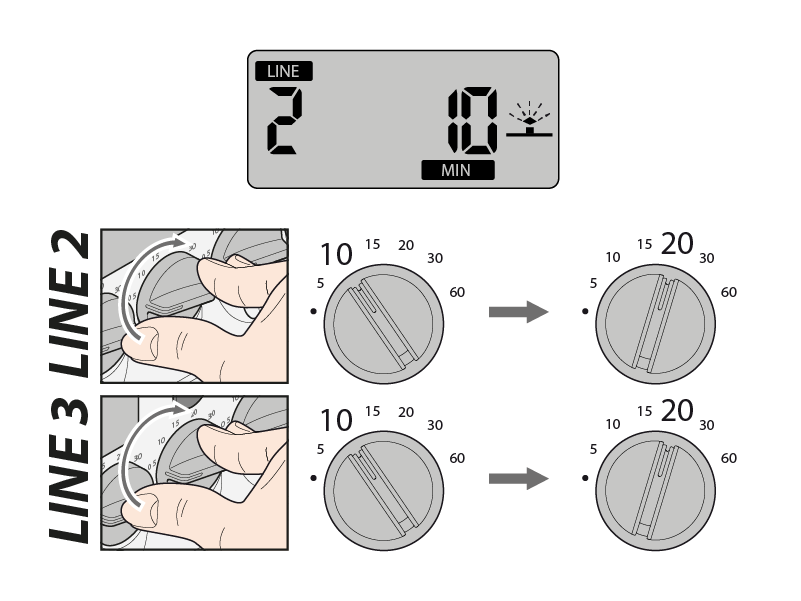

Esempio: durante un’irrigazione, mentre è attiva la linea 2, cambio la posizione dei selettori LINE 2 e 3 (es. da 10 min a 20 min).

La durata dell’irrigazione in corso sulla linea 2 non subirà nessun cambiamento, mentre la nuova impostazione di 20 minuti avrà effetto a partire dall’irrigazione sulla linea 3. Nella successiva irrigazione entrambe le linee 2 e 3 irrigheranno per 20 minuti.

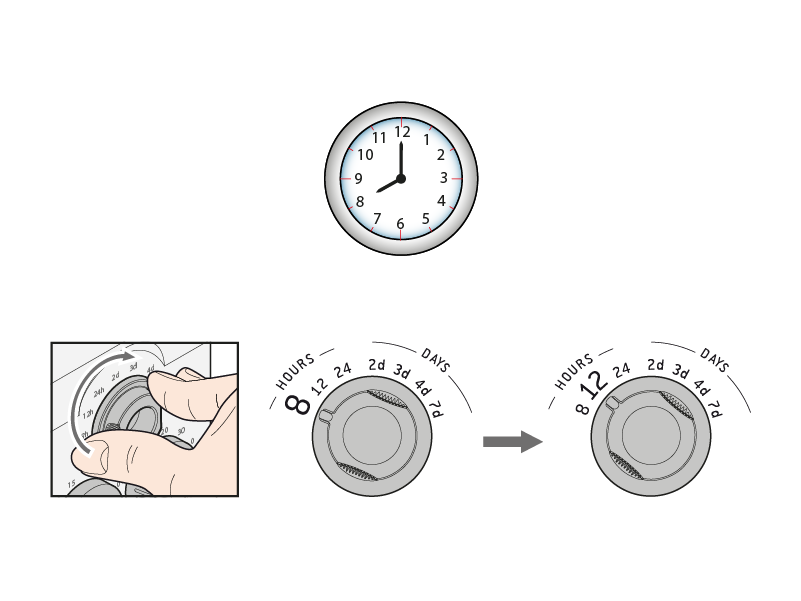

Esempio: Multipla irriga ogni 8 ore, su due linee per 5 minuti ciascuna. Sono le 8.10 (Multipla ha già irrrigato su entrambe le linee) modifico la posizione del selettore FREQUENCY (es. da 8 a 12 ore).

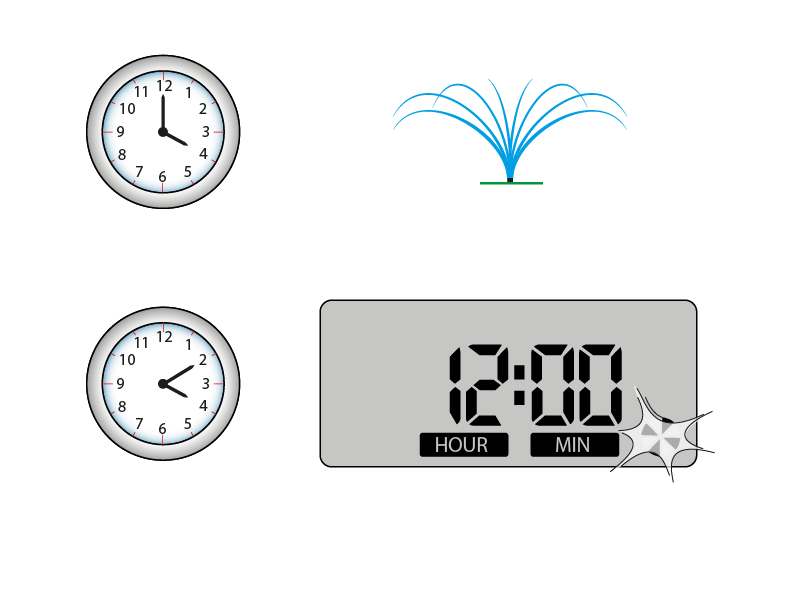

Multipla irrigherà alle 16.00 (rispettando l’intervallo di 8 ore precedentemente in memoria) e successivamente modificherà la frequenza in 12 ore (irrigherà nuovamente alle 4.00).

Se le modifiche interessano frequenze più lunghe (es. 2 giorni), si consiglia di eseguire un reset, cambiare la frequenza e reimpostare l’orario di avvio del programmatore. Questo per rendere effettive da subito le nuove impostazioni di frequenza.

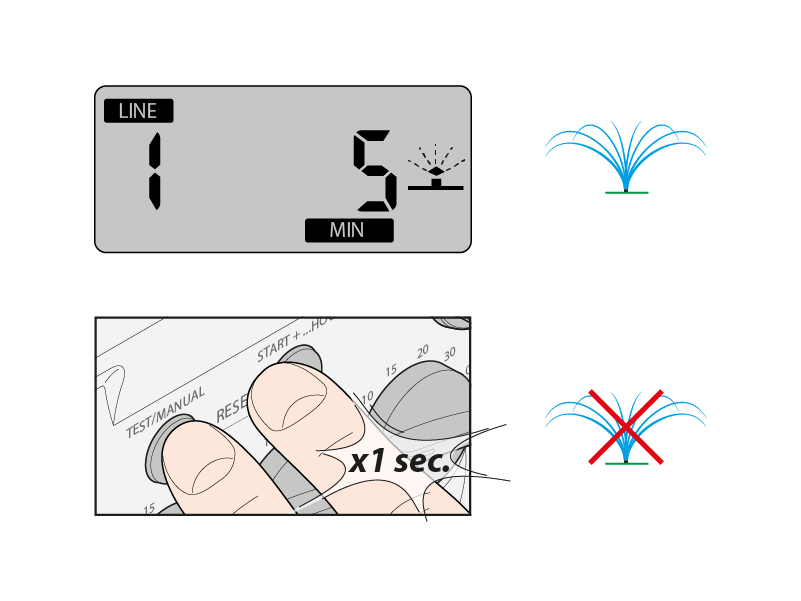

La funzione STOP (pressione contemporanea di TEST e START+. . . per 1 secondo) interrompe l’esecuzione di un ciclo di irrigazione in corso. L’irrigazione riparte regolarmente con il ciclo successivo in base alla frequenza impostata. La funzione STOP consente inoltre di anticipare la chiusura della valvola attivata in modalità TEST.

La funzione RESET chiude la valvola, se aperta, e spegne il programmatore. L’irrigazione sarà interrotta fino ad un nuovo comando di START+…, oppure di TEST. L’orario viene annullato, mentre durata e frequenza rimangono inavariati. Per modificarli, agire manualmente sulle singole manopole.

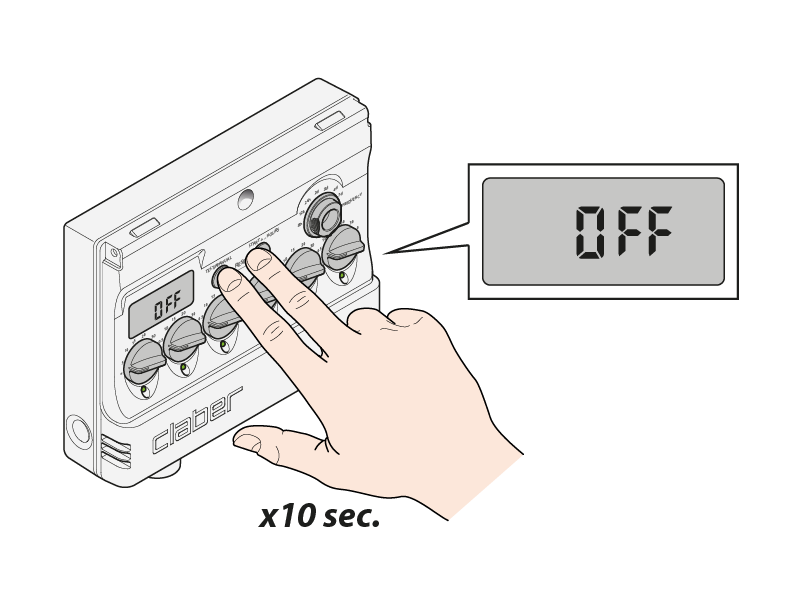

Per effettuare il RESET premere contemporaneamente i pulsanti TEST e START+… per 10 secondi. Sul display compare la scritta OFF.
