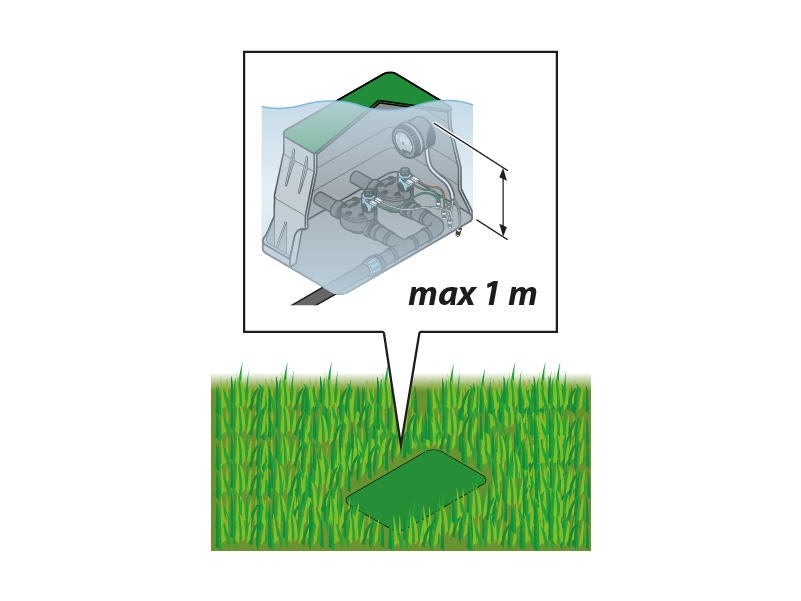

Kontrolni modul je potpuno vodonepropustan te takoder radi trajno uronjen u vodu do dubine od jednog metra (stupanj zaštite IP68).

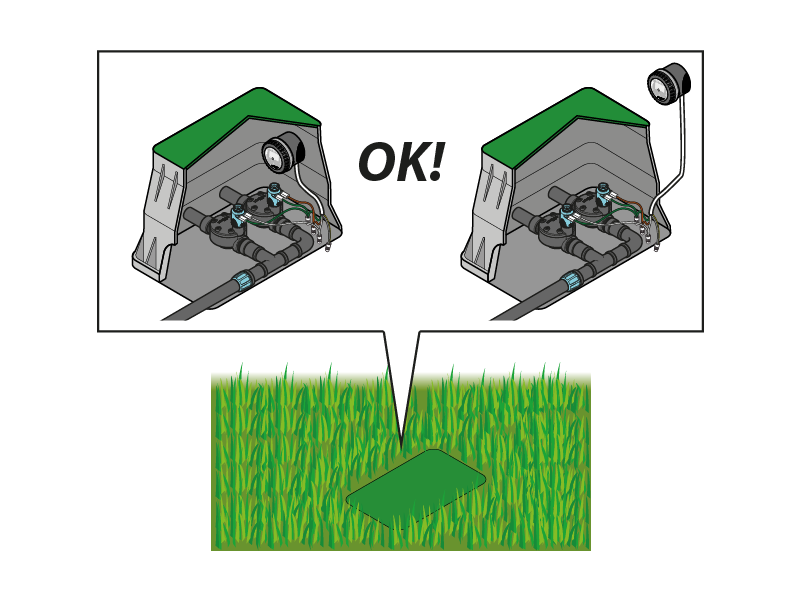

Može se ugraditi unutar i izvan šahtova.

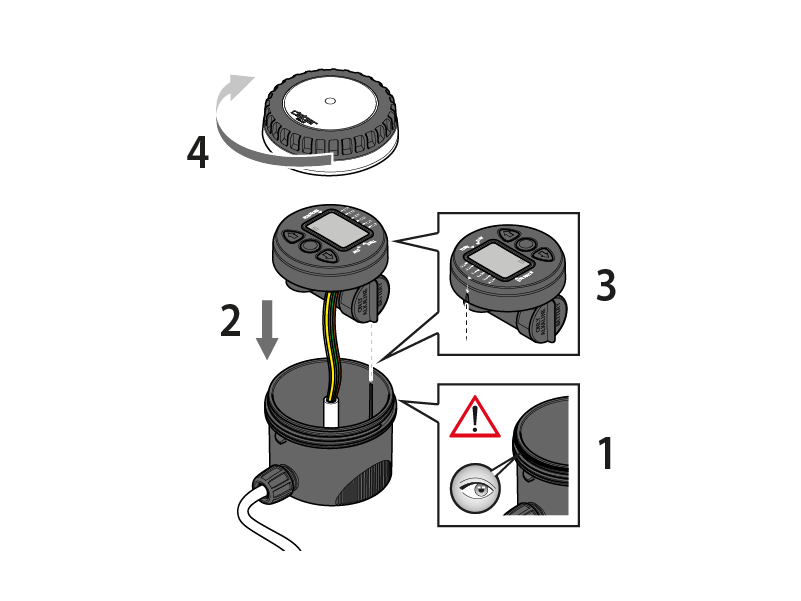

Kako bi se osiguralo njegovo hermeticko brtvljenje, potrebno je osigurati da je poravnat i umetnut u odgovarajucu vodilicu te da je prozirni poklopac savršeno zašarafljen s brtvom koja je dobro postavljena u svom sjedištu.

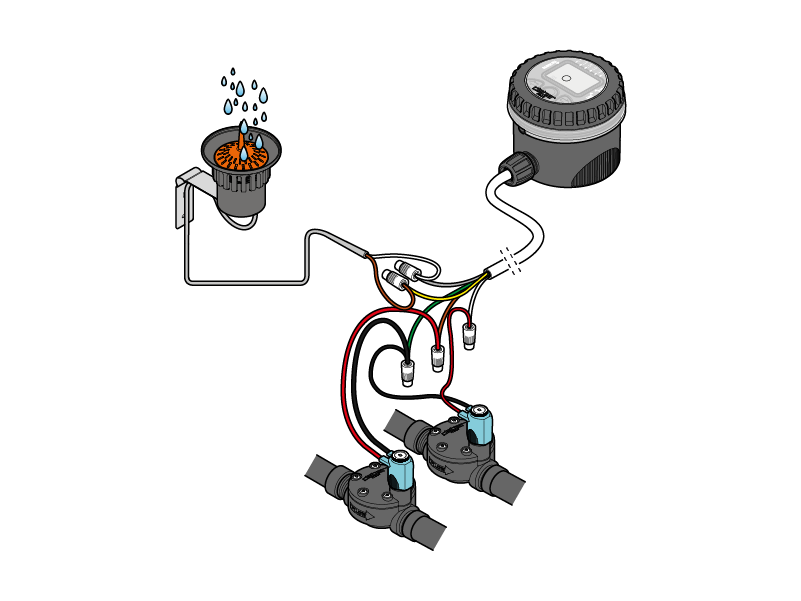

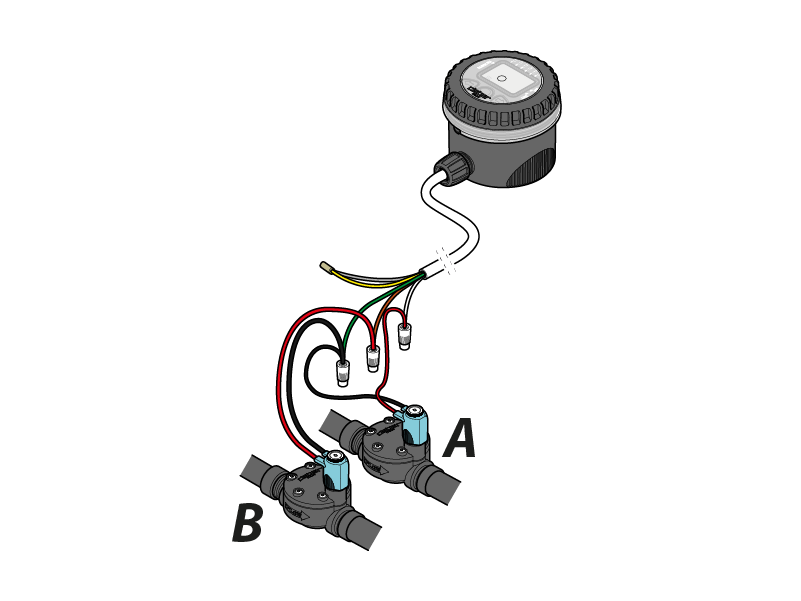

Kontrolni modul može upravljati s do dva elektroventila s bistabilnim solenoidom 9V. Spojite zelenu žicu na negativni pol (crna žica) svakog elektroventila (zajednicka). Spojite bijelu žicu na pozitivni pol (crvenu žicu) elektroventila A. Spojite smedu žicu na pozitivni pol (crvenu žicu) elektroventila B.

Kontrolni modul može se spojiti na senzor za kišu (90915): kad voda unutar senzora prijede 5 mm oborine, senzor automatski obustavlja zalijevanje i nastavlja ga kad voda ispari.

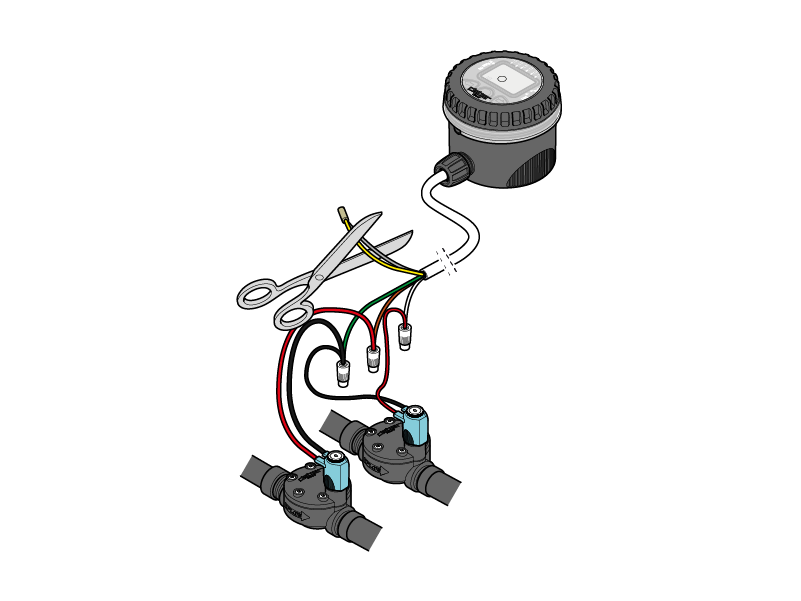

Prekinite vezu izmedu žute i sive žice tako što cete prerezati spoj na njihovim krajevima.

Spojite žute i sive žice na žice senzora za kišu. Pažnja: ako se senzor za kišu ne ukopcava provjerite jesu li žuta i siva žica spojene zajedno, obnavljajuci spoj ako je potrebno.

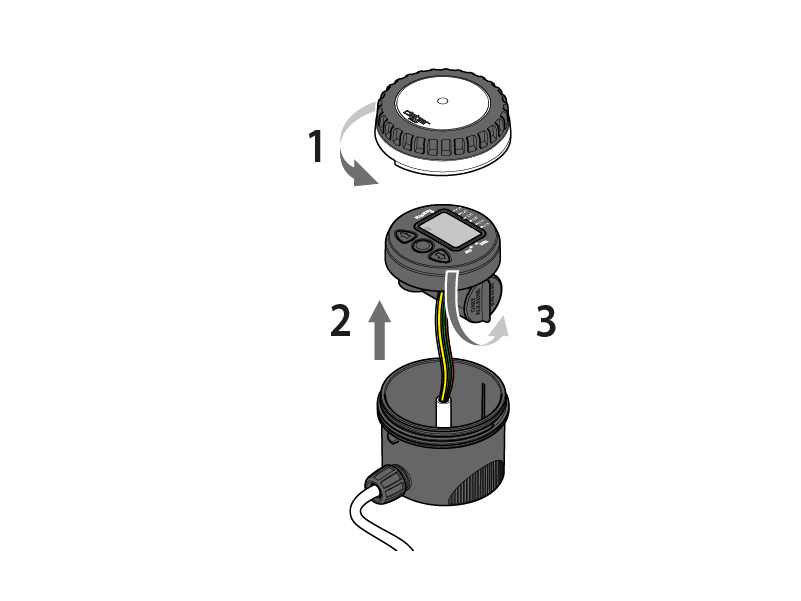

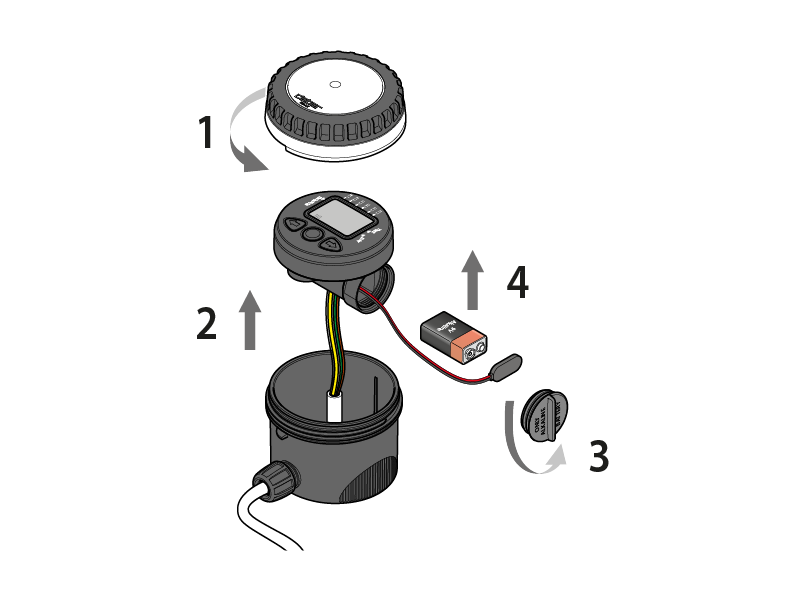

Odvrnite prozirni poklopac i izvucite kontrolni modul. Odvrnite poklopac pretinca za baterije.

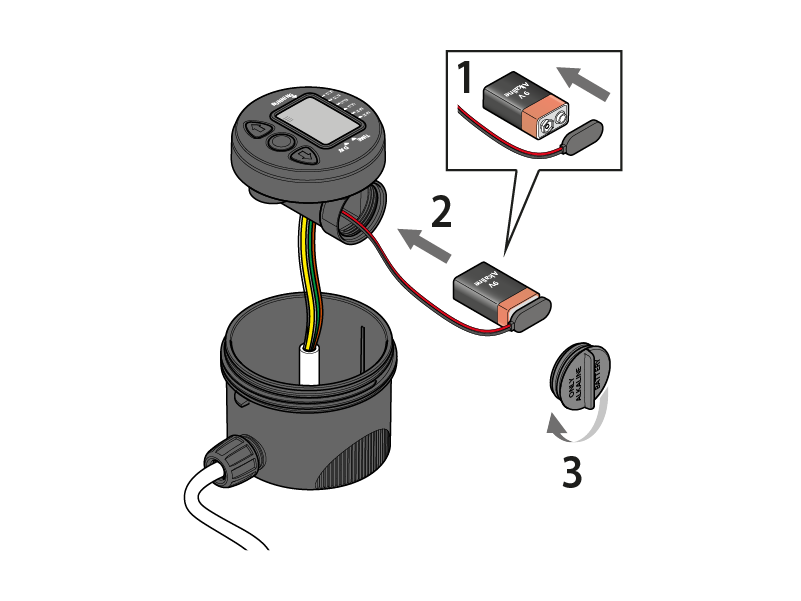

Spojite bateriju poštujuci polaritet i umetnite bateriju u pretinac. Ponovno zavijte poklopac, provjerite je li brtva ispravno postavljena. Ponovno namjestite kontrolni modul slijedeci vodilicu i zatvorite prozirni poklopac, provjeravajuci je li brtva ispravno postavljena u svom sjedištu. Vrlo je važno zamijeniti bateriju na pocetku svake sezone.

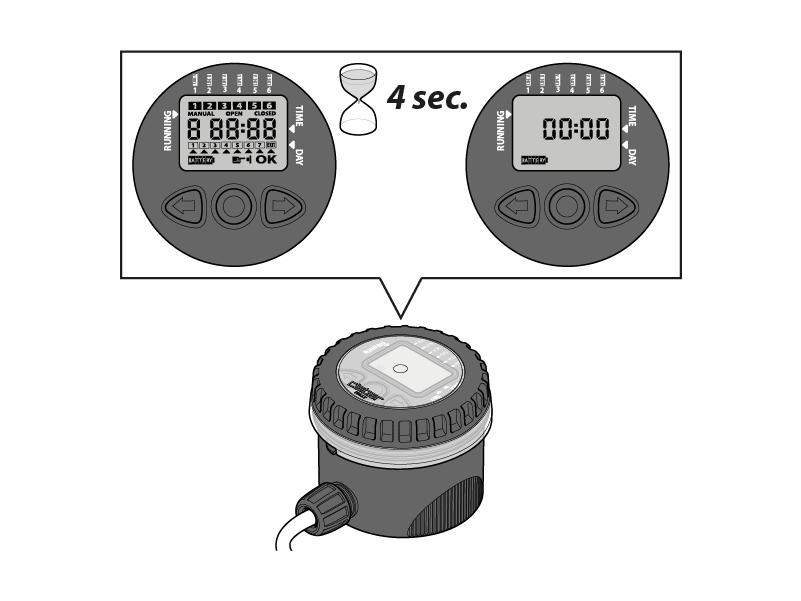

Cim se baterija spoji, zaslon se potpuno ukljucuje za 4 sekunde, elektroventili primaju impuls za zatvaranje i kontrolni modul se postavlja na 00:00.

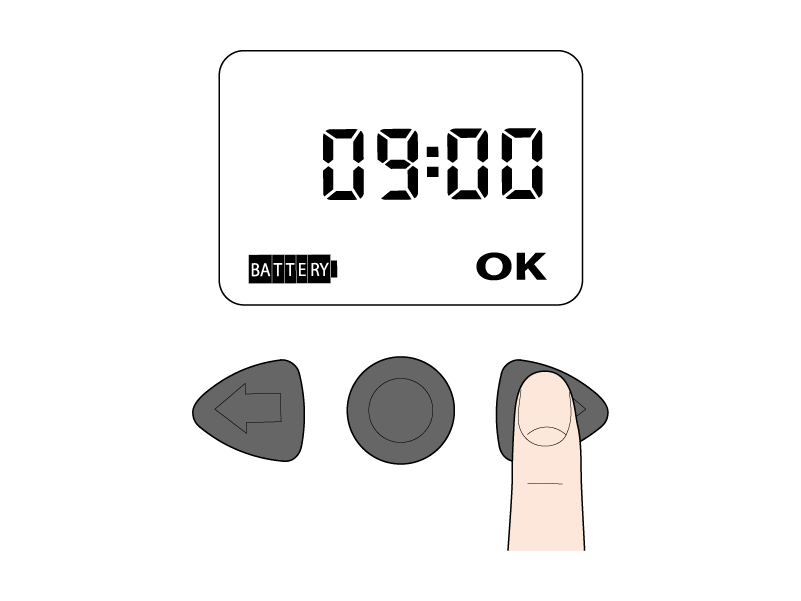

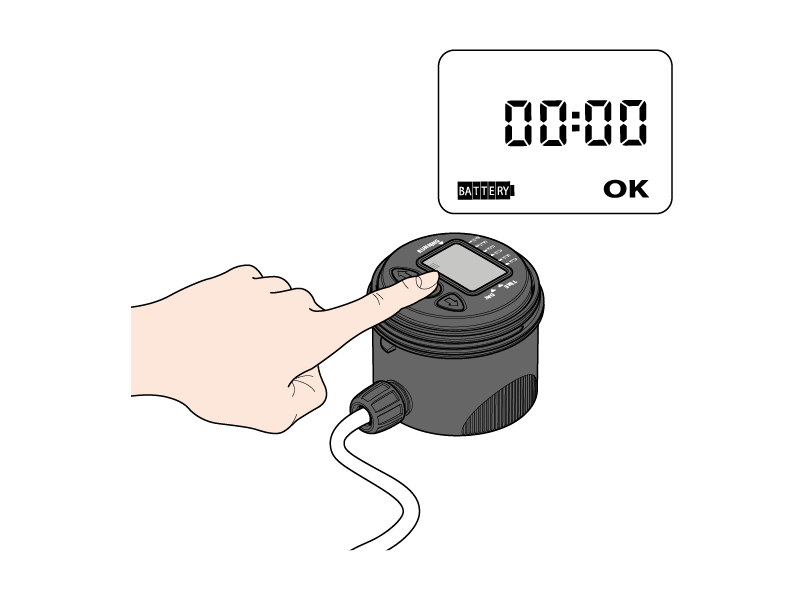

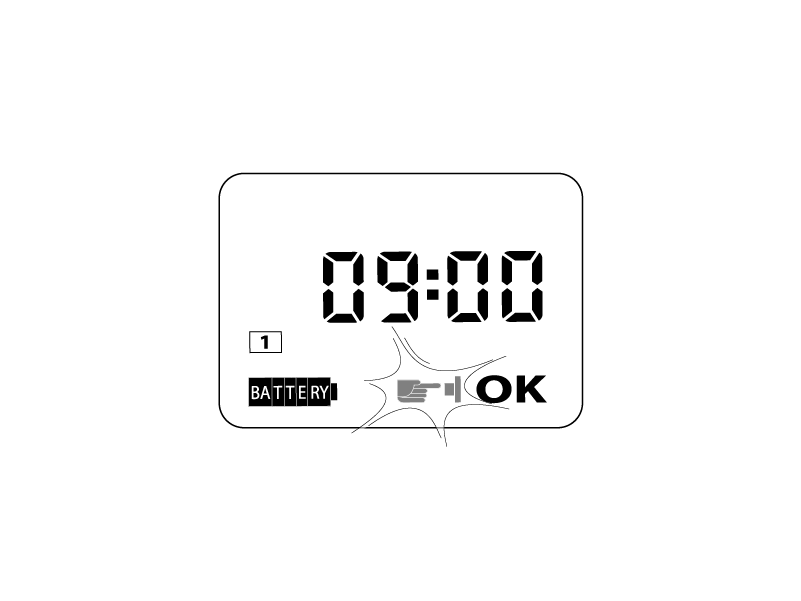

Pritiskom na središnju tipku ENTER pojavit ce se poruka OK koja oznacava da možete nastaviti s unosom vremena.

Pritisnite jednu od strelica za postavljanje trenutnog vremena. Držeci strelicu pritisnutu, programiranje napreduje brže.

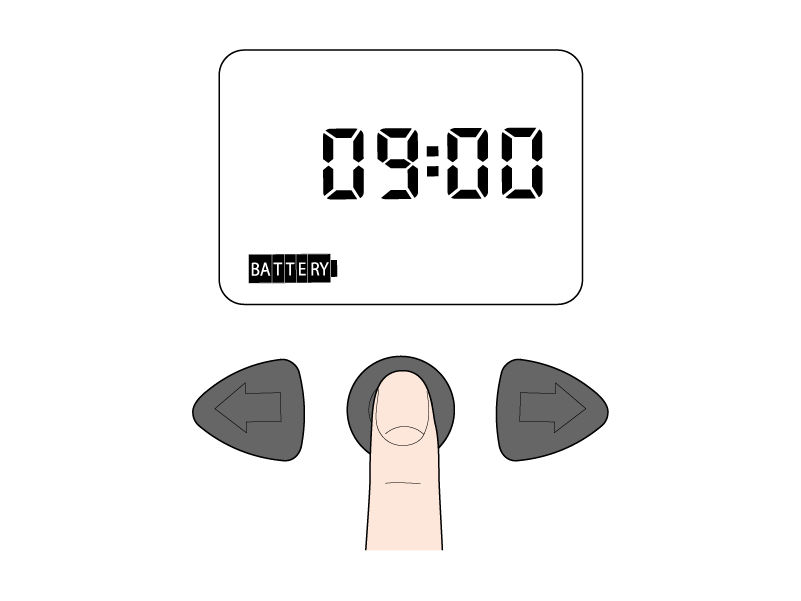

Nakon što unesete vrijeme, pritisnite ENTER za potvrdu.

Programator omogucuje zalijevanje na dvije linije, A i B. Na svakoj liniji mogu se postaviti do 3 programa: linija A, programi 1-3-5; linija B, programi 2-4-6, za ukupno 6 dnevnih programa zalijevanja.
Pažnja: svi programi se postavljaju na isti nacin. Programi se moraju umetnuti vremenskim slijedom, unutar 24 solarna sata. Programator se automatski pomice, kako u OPEN tako i CLOSED nacinu rada, za 1 minutu u odnosu na zadnje postavljeno vrijeme.

Upozorenje: ako se pojavi trepcuci simbol, programator ceka naredbu: pritisnite tipku.

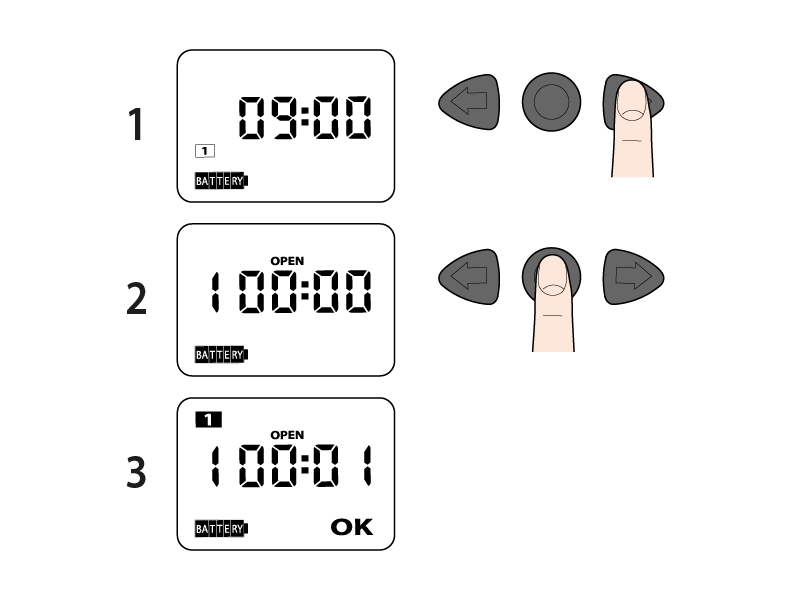

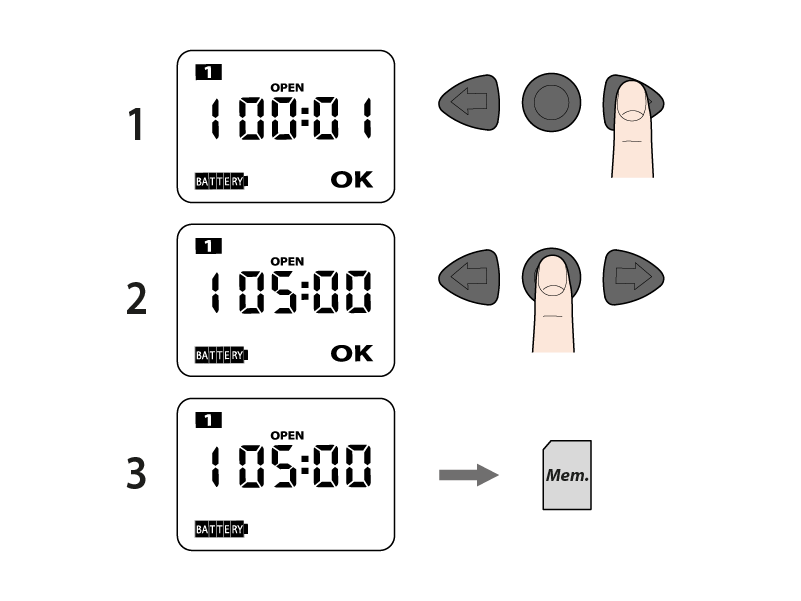

Nakon što je postavljen tocan dan i sat, pritisnite desnu strelicu da bi ušli na stranicu programa 1 linije A. Pojavljuje se vrijeme 00:00 kojem prethodi 1 (program 1). Pritisnite središnju tipku ENTER.

Na zaslonu se pojavljuje OK koji oznacava da se vrijeme otvaranja može podesiti strelicama (npr. 05:00); 1 (program 1) pojavljuje se na vrhu zaslona. Potvrdite vrijeme pritiskom na ENTER.

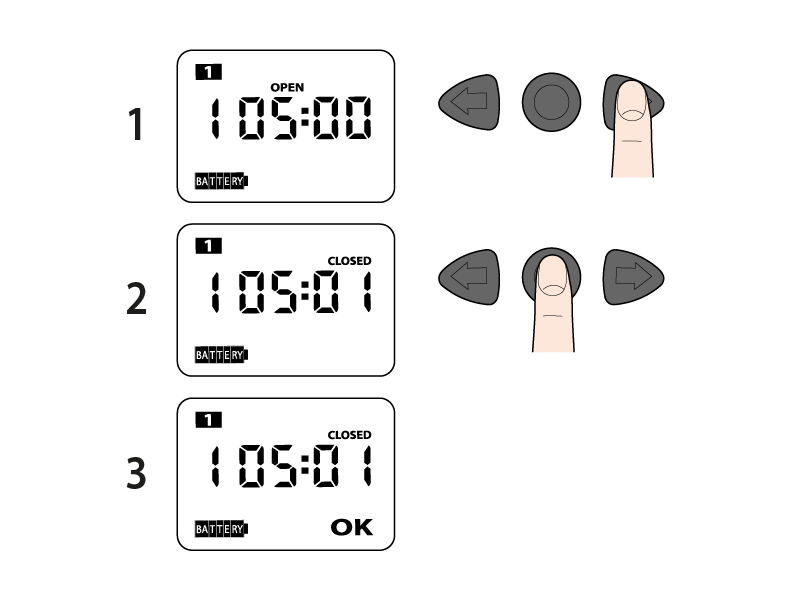

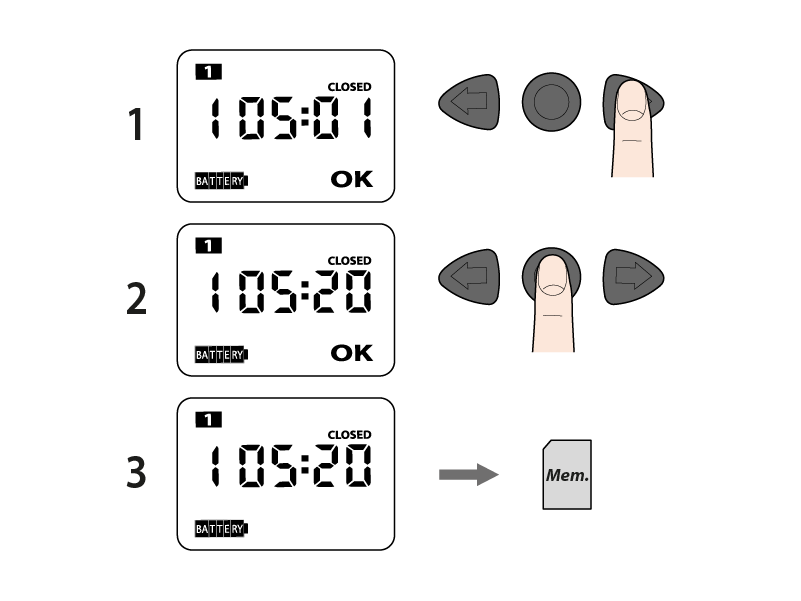

Pritisnite desnu strelicu da biste otišli na stranicu CLOSED (zatvaranje). Programator automatski predlaže vrijeme zatvaranja 1 minutu kasnije od prethodno postavljenog vremena otvaranja (npr. otvaranje 05:00 – predloženo vrijeme zatvaranja 05:01), vremenu prethodi 1 (program 1). Pritisnite ENTER.

Na zaslonu se pojavljuje OK koji oznacava da se vrijeme zatvaranja može podesiti strelicama (npr. 05:20). Potvrdite vrijeme pritiskom na ENTER.

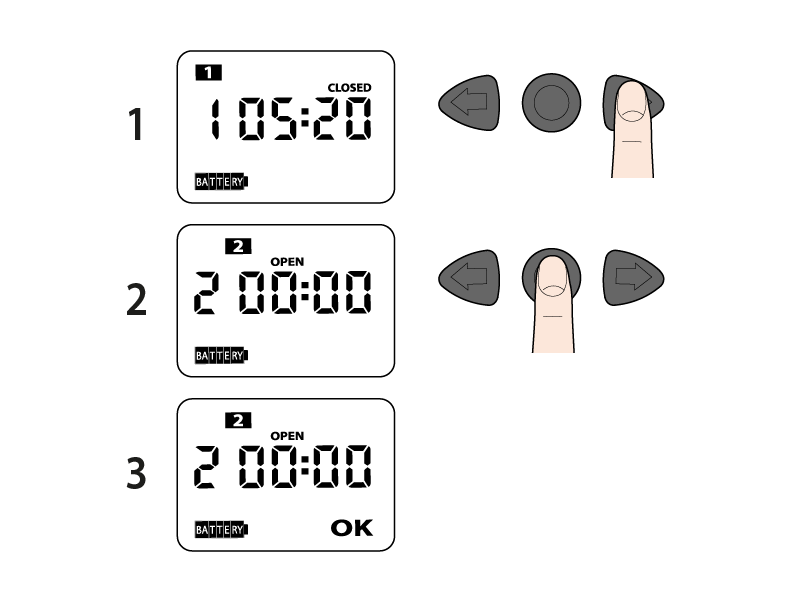

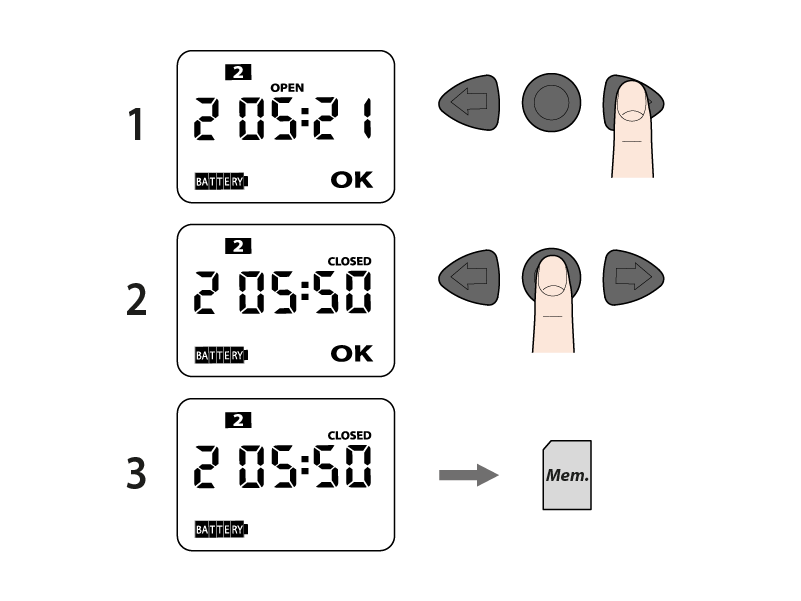

Pritisnite desnu strelicu za ulazak na stranicu prvog programiranja (program 2) linije B. Zaslon prikazuje vrijeme 00:00 OPEN kojem prethodi 2 (program 2). Pritisnite ENTER.

Zaslon prikazuje OK koji oznacava da se vrijeme otvaranja može podesiti. Programator automatski predlaže vrijeme otvaranja 1 minutu kasnije od prethodno postavljenog vremena zatvaranja (programa 1 - 05:21). Pritisnite ENTER i strelicama odaberite željeno vrijeme otvaranja (npr. 05:50). Zaslon prikazuje 2 (program 2) na vrhu. Potvrdite vrijeme pritiskom na ENTER. Nastavite sa zatvaranjem programa 2 na isti nacin kao i programa 1. Za postavljanje otvaranja/zatvaranja preostalih programa (3-5 A; 4-6 B) ponovite gore navedene korake.

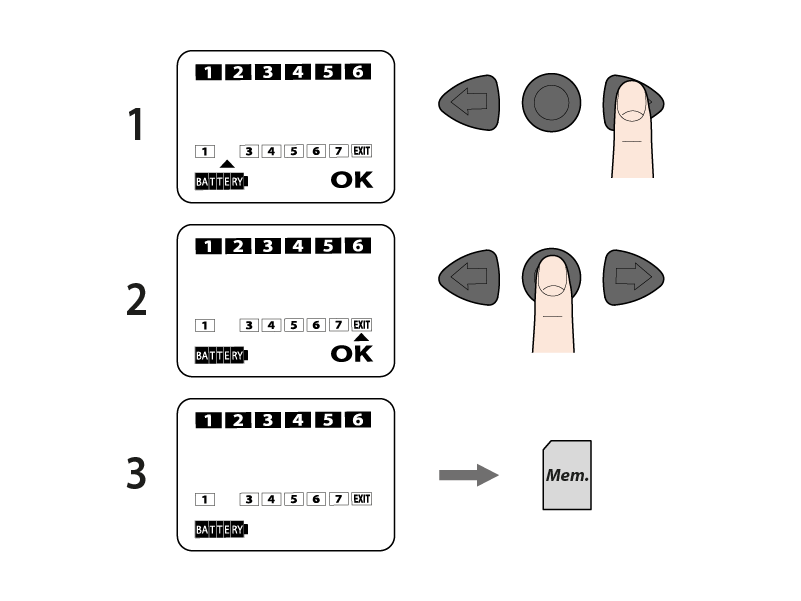

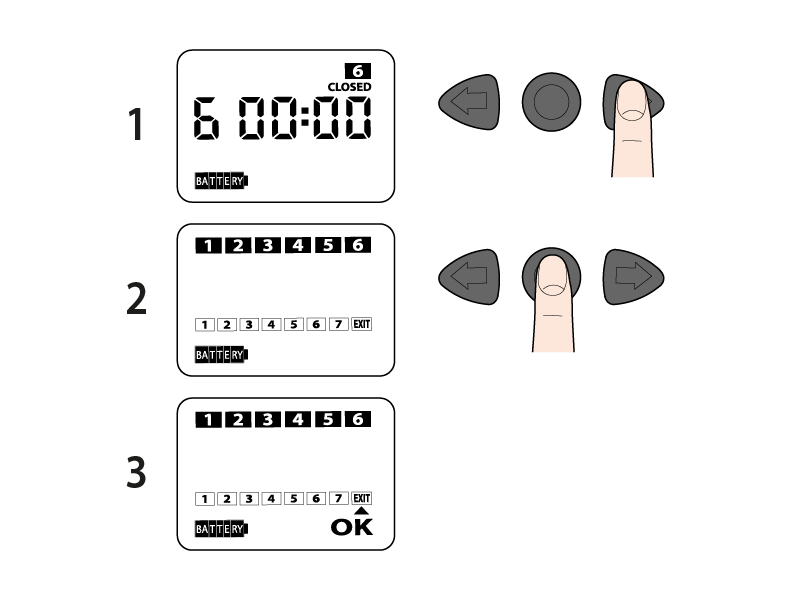

Pritisnite desnu strelicu dok se ne prikaže stranica tjednog programiranja. Pritisnite ENTER za odabir dana u kojima želite zalijevati, po zadanim postavkama navedeni su svi dani u tjednu.

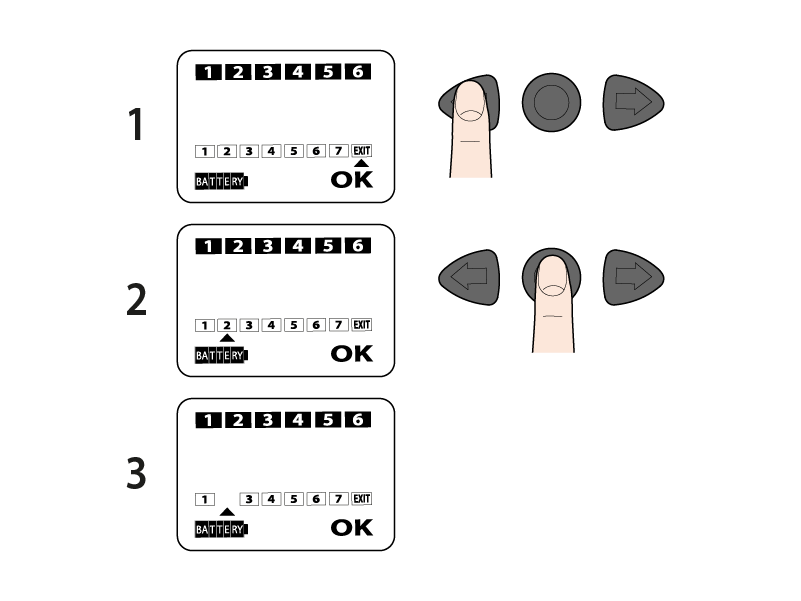

Pomocu strelica postavite kursor ispod dana kako biste omogucili ili onemogucili i pritisnite ENTER. Pažnja: postavljeni dani vrijede za obje linije. Dan 1 poklapa se s danom kada je programator postavljen po prvi put i služi kao referenca. Primjer: ako je cetvrtak = 1 i želite preskociti zalijevanje u petak, briše se dan 2.

Postavite kursor ispod EXIT. Pritisnite ENTER.

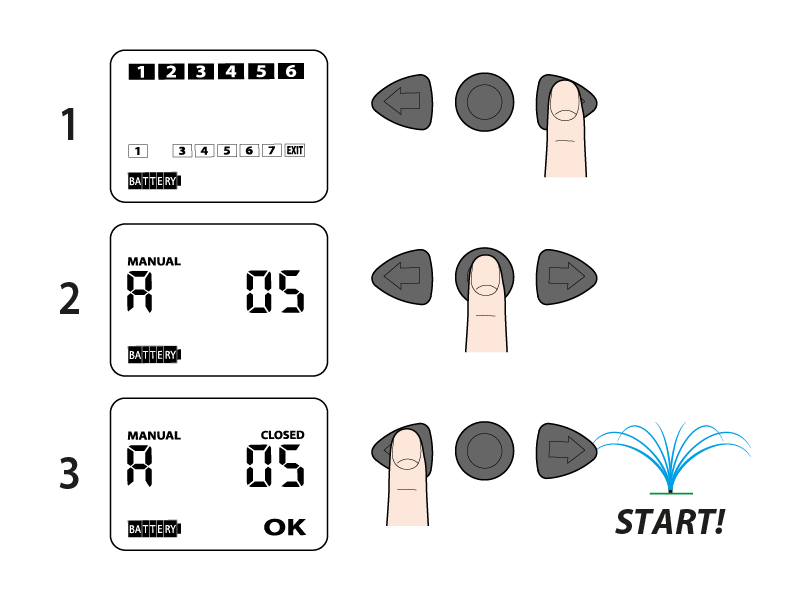

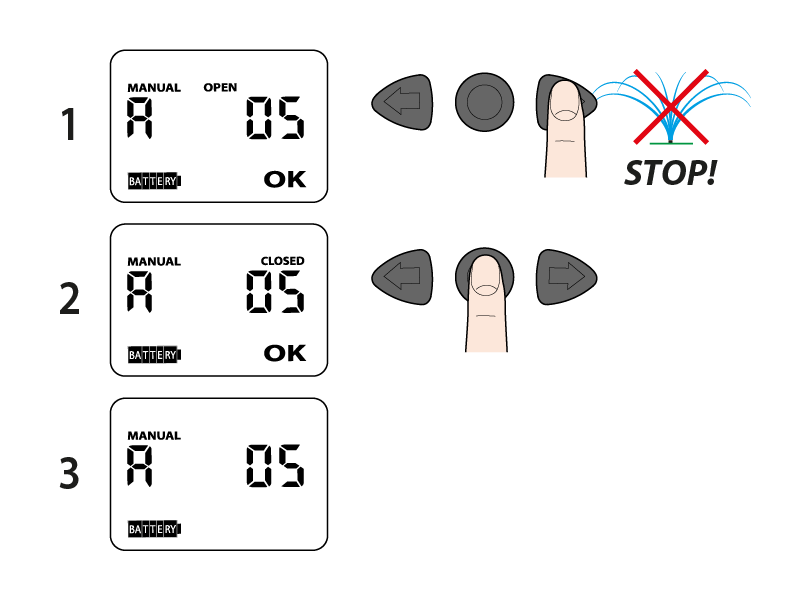

Postavite kursor ispod EXIT. Pritisnite desnu strelicu da bi ušli na rucno programiranje: korisna funkcija za dodatno zalijevanje bez brisanja prethodno postavljenih programa. Programator automatski postavlja vrijeme zalijevanja od 5 minuta. Pritisnite ENTER.

Lijevom strelicom pokrecete zalijevanje. Za zaustavljanje zalijevanja pritisnite desnu strelicu i zatim ENTER.

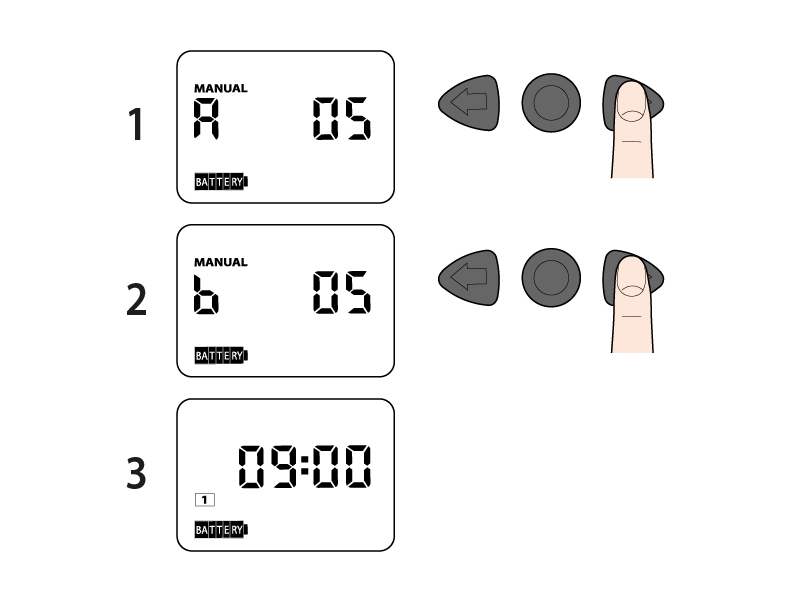

Pritiskom na desnu strelicu pristupate stranici za rucno programiranje linije B. Desnom strelicom vracate se na pocetnu stranicu (sat/dan).

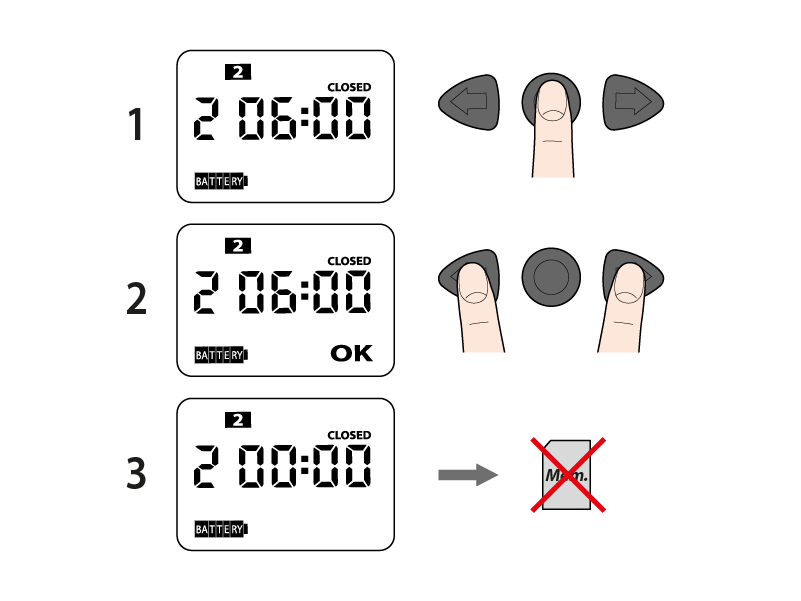

Za brisanje programa idite na CLOSED nacin rada programa koji se želi obrisati. Pritisnite ENTER i potom istovremeno dvije strelice.

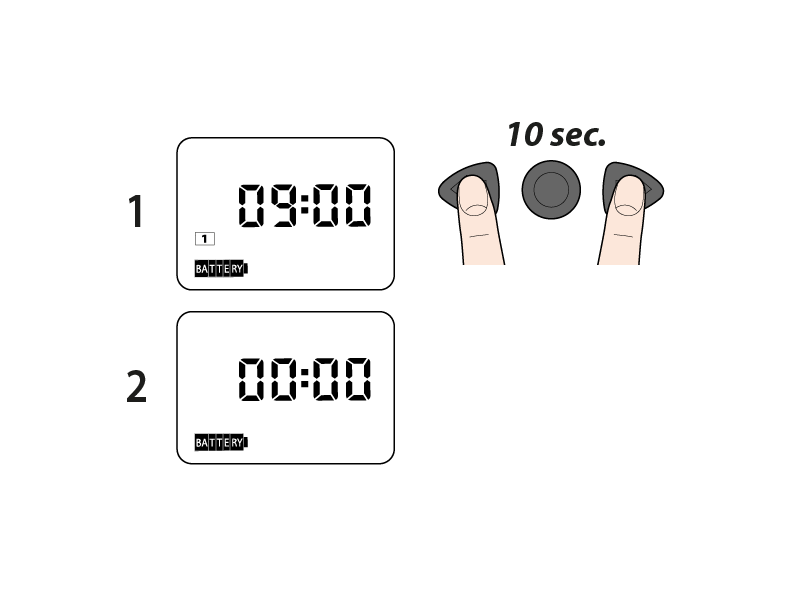

Za potpuno resetiranje programatora, držite istovremeno pritisnute dvije strelice najmanje 10 sekundi, sve dok se na zaslonu ne pojavi 00:00.

Na kraju sezone, prije dolaska zimskih mrazeva, zatvorite vodu i ispraznite uredaj rucnim otvaranjem ventila da istece voda koja je ostala u njemu.

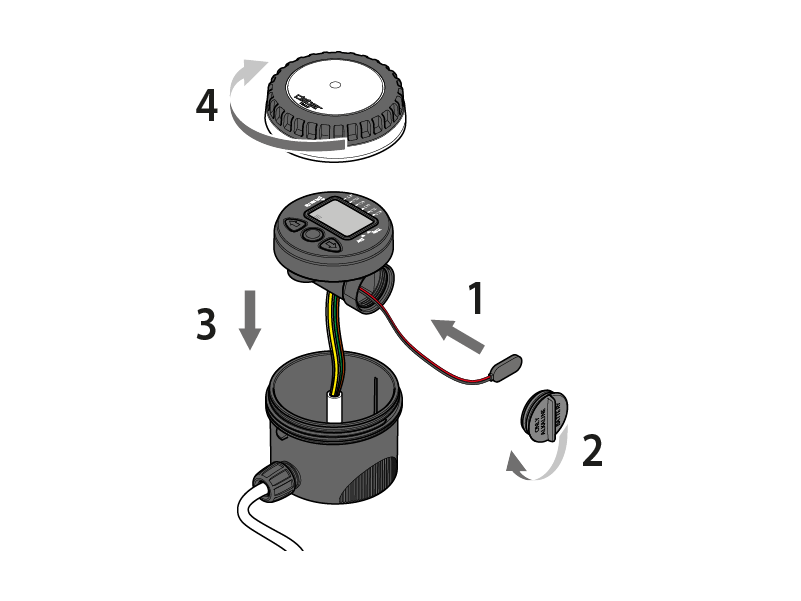

Odvrnite prozirni poklopac i uklonite kontrolni modul. Odvrnite poklopac pretinca za bateriju i izvadite bateriju.

Ponovno zavijte poklopac, provjerite je li brtva ispravno postavljena. Ponovno namjestite kontrolni modul slijedeci upute i zatvorite prozirni poklopac, provjeravajuci je li brtva ispravno postavljena u svom sjedištu. S dolaskom nove sezone umetnite novu bateriju.
