Sustav Aqua-Magic. Komplet za neovisni sustav za navodnjavanje kap po kap. Omogucuje vam navodnjavanje tegli i malih povrtnjaka odabirom kolicine vode i ucestalosti navodnjavanja iz unaprijed postavljenih vrijednosti. Opremljen fotonaponskom plocom, koristi solarnu energiju za napajanje punjivih baterija (nisu ukljucene u komplet).

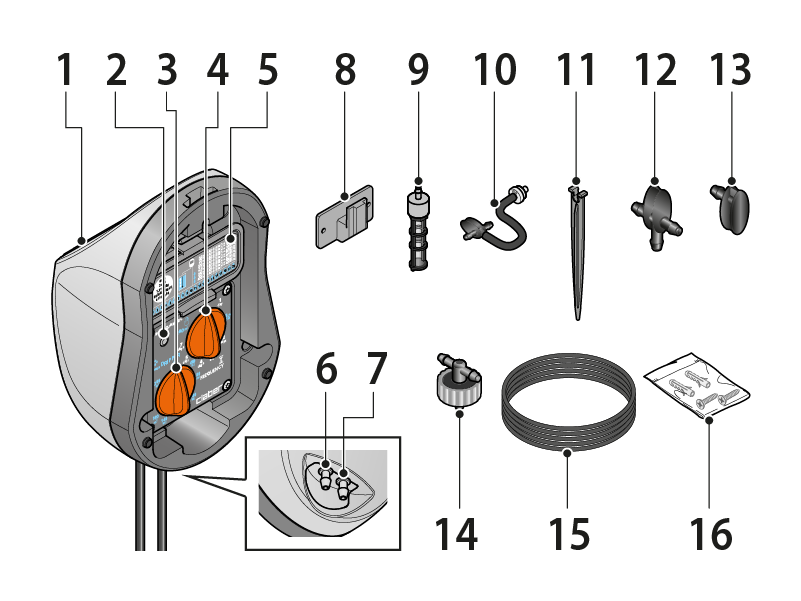

1) Fotonaponska ploca,
2) LED indikator statusa rada,
3) Rucica za kolicinu vode,
4) Rucica za ucestalost navodnjavanja,
5) Kucište za baterije,
6) Ulaz vode,
7) Izlaz vode,
8) Zidni nosac,
9) Filtar,
10) Protusifonski ventil,
11) Kolcici,
12) T-prikljucak,
13) Završni poklopac,
14) Kapaljke,
15) Kapilarna cijev,
16) Vijci i tiple.

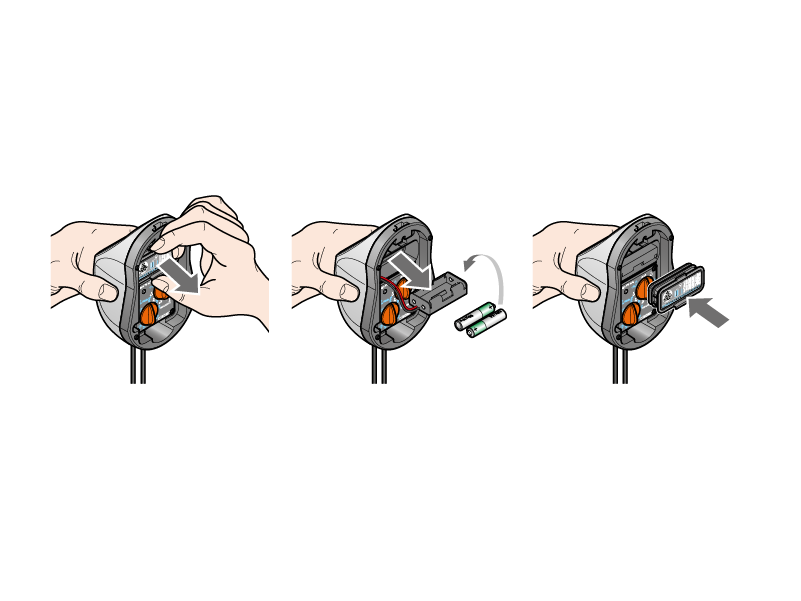

Koristite samo punjive baterije od 1,2 V NiMH tipa AA/HR6 (od 1800 mAh ili više). Imajte na umu da ce punjive baterije biti gotovo potpuno ispražnjene u trenutku kupnje. Kako biste ih ponovno napunili, postavite rucicu na OFF i izložite vremenski programator izravnoj suncevoj svjetlosti najmanje 8 sati. Za potpuno punjenje takoder možete koristiti i vanjski punjac baterija. Nastavite sa željenim programiranjem, pazeci pritom da je vremenski programator uvijek pravilno postavljen na izravnoj suncevoj svjetlosti. Izvadite baterije na kraju sezone.

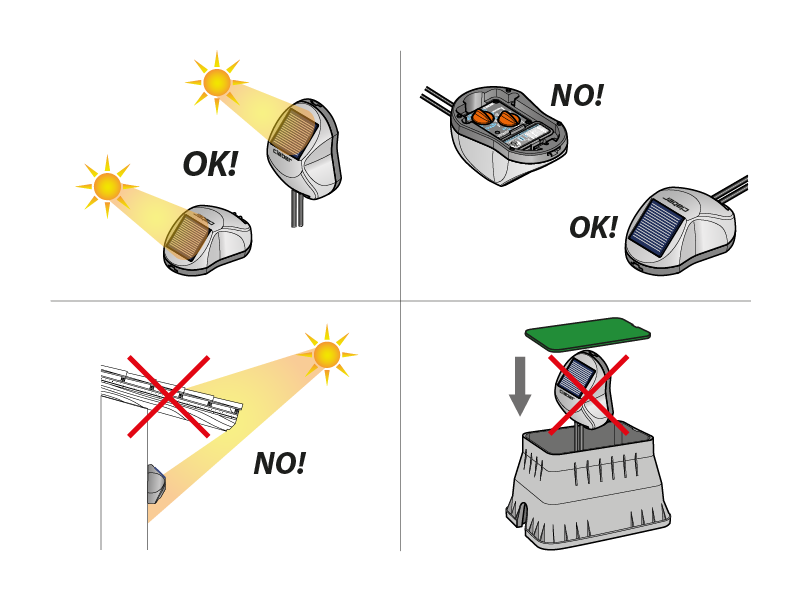

Vremenski programator radi kako vodoravno tako i okomito (obješen na zidu).
Mora biti instaliran na mjestu na koje dopire sunceva svijetlost.
Mora biti postavljen s fotonaponskom plocom okrenutom prema gore.

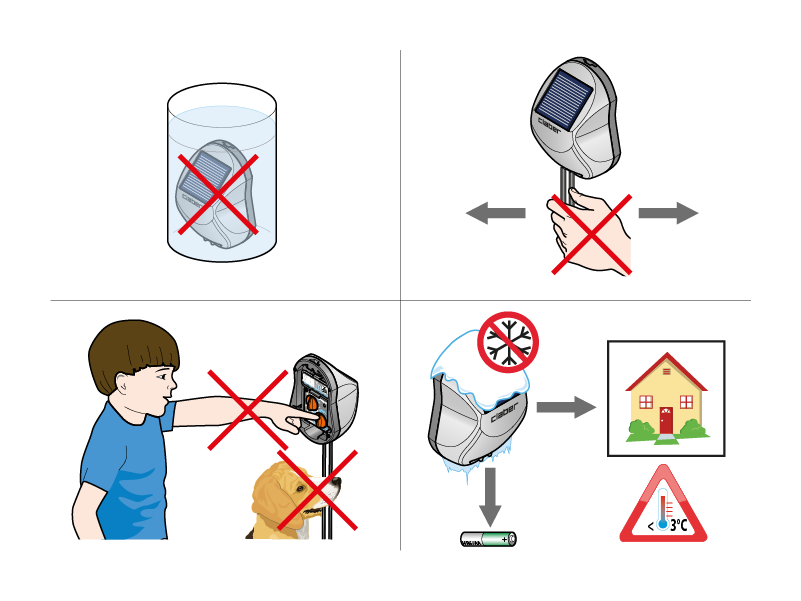

Ne smije se stavljati u ventilske kutije.
Ne smije se uranjati u tekucinu.
Mora biti postavljen na nacin da bude izvan dohvata djece i kucnih ljubimaca.
Spojne cijevi ne smiju se povlaciti.
Tijekom zime vremenski se programator mora cuvati na suhom mjestu gdje temperatura ne pada ispod 3 °C.

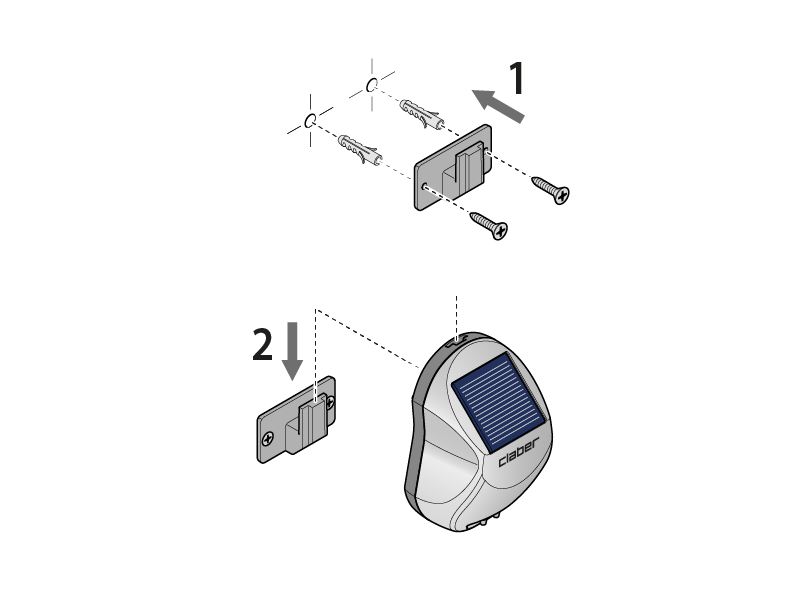

Ako je spremnik za vodu nalazi vani, postavite ga na sjenovito mjesto. Pricvrstite nosac na zid pomocu isporucenih vijaka i tipla i objesite vremenski programator.

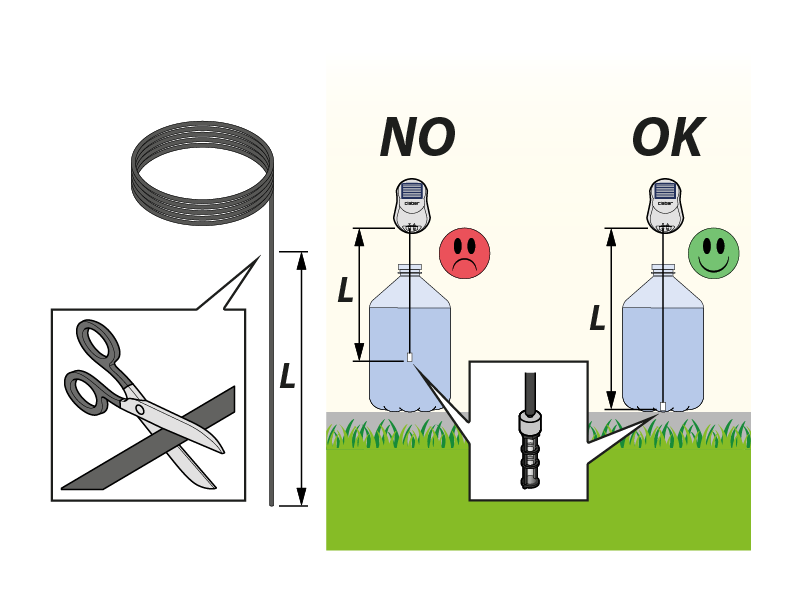

Da biste napravili cijev za dovod vode, odrežite dio kapilarne cijevi, umetnite filtar na jednom kraju, a drugi kraj spojite na vremenski programator na izlazu oznacenom s "IN". Za pravilan rad bitno je da cijev s filtrom dodiruje dno posude za vodu. Da biste to ucinili, prije rezanja cijevi izmjerite udaljenost "L" izmedu vremenskog programatora i dna spremnika.

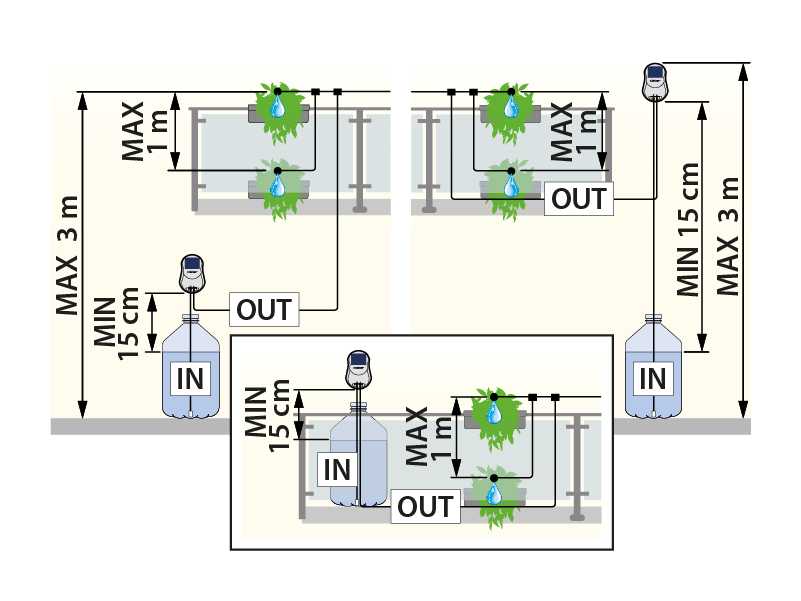

Prilikom postavljanja vašeg sustava, kako bi vremenski programator mogao najbolje funkcionirati, savjetujemo vam da se pridržavate zadanih udaljenosti izmedu vremenskog programatora, spremnika za vodu i cijevi.
Pozor: vremenski programator mora biti postavljen najmanje 15 cm iznad razine vode i ne više od 3 m.
Nakon postavljanja vremenskog programatora, možete nastaviti sa spajanjem cijevi, protusifonskog ventila, kolcica, prikljucaka, kapaljki i završnih poklopaca.
Važno: koristite najmanje 10 kapaljki do maksimalno 20. Kapaljke nisu podesive. Sivi prsten mora se zavrnuti do kraja, bez zatezanja. Pozor: kapaljke je potrebno ocistiti vodom ili uroniti u vodu i ocat.

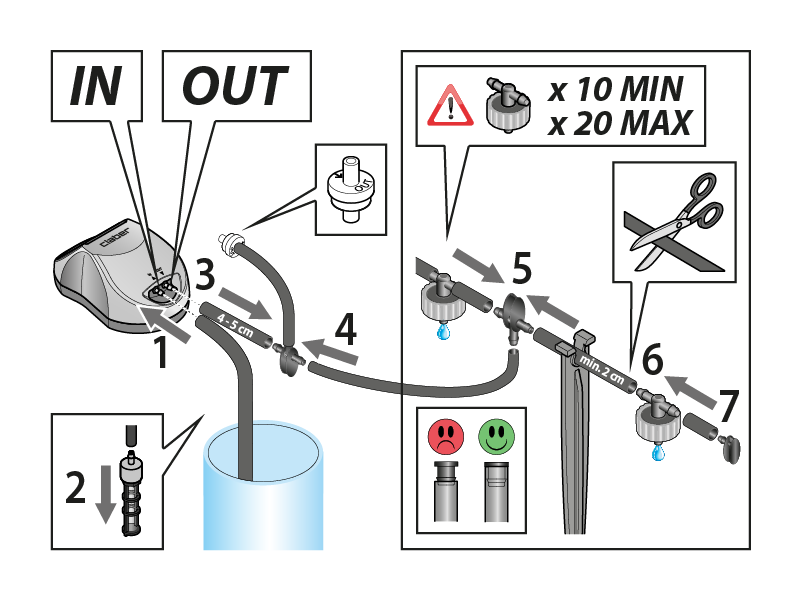

Ispod je primjer kako spojiti sustav. Protusifonski ventil treba postaviti 4-5 cm od ulaza, na cijev spojenu na izlaz „OUT“.

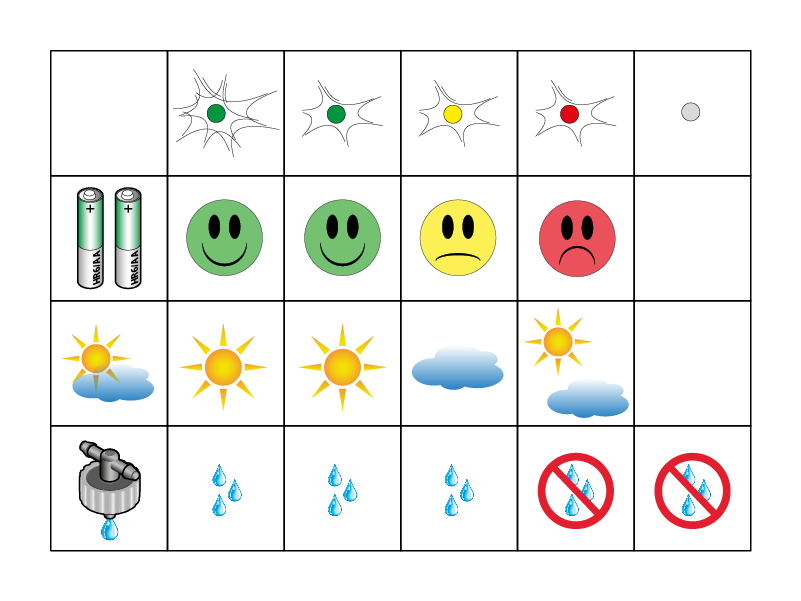

brzo trepce: programator je u fazi programiranja
sporo trepce: programator se priprema za zalijevanje ili zalijeva
djelomicno napunjene baterije i preslaba sunceva svijetlost za njihovo ponovno punjenje
baterije su potpuno ispražnjene (ako su baterije potpuno ispražnjene pri prvoj uporabi, nakon što su umetnute, da biste mogli navodnjavati, morate pricekati da ih vremenski programator ponovno napuni (otprilike jedan dan u stanju OFF)
1) baterija je potpuno prazna
2) nepotpuno programiranje
3) izbornik „FREQUENCY“ u položaju „OFF“
4) Okretni birac „FREQUENCY“ u položaju je za rucno navodnjavanje s dovršenim rucnim navodnjavanjem

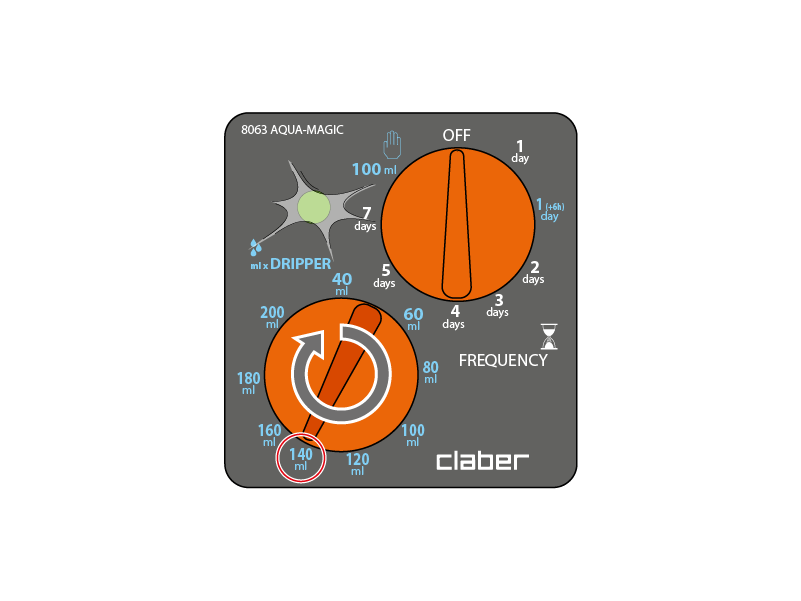

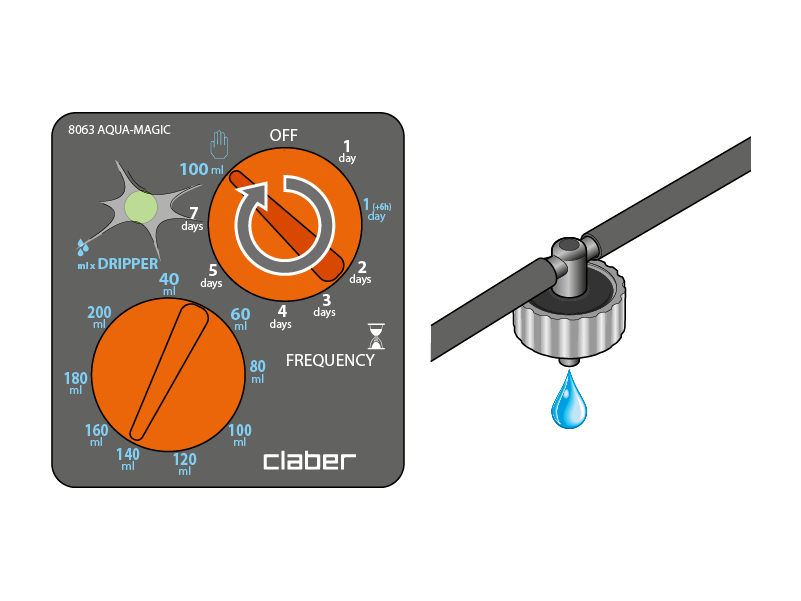

Koliko navodnjavati (kolicina u ml dnevno po kapaljci). U trenutku kada želite zapoceti navodnjavanje, postavite KOLICINU vode koja ce se ispuštati po danu za svaku kapaljku okretanjem okretnog biraca „DRIPPER“ (kapaljka) na željenu vrijednost: LED ostaje iskljucen što znaci da programiranje nije dovršeno (programator nece automatski zalijevati dok se ne postavi UCESTALOST). Kolicine su unaprijed postavljene i NE mogu se mijenjati.

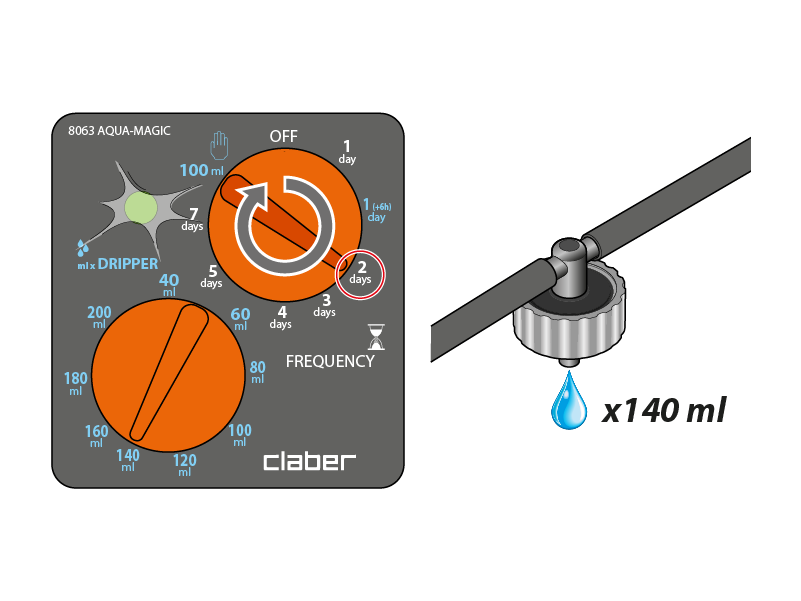

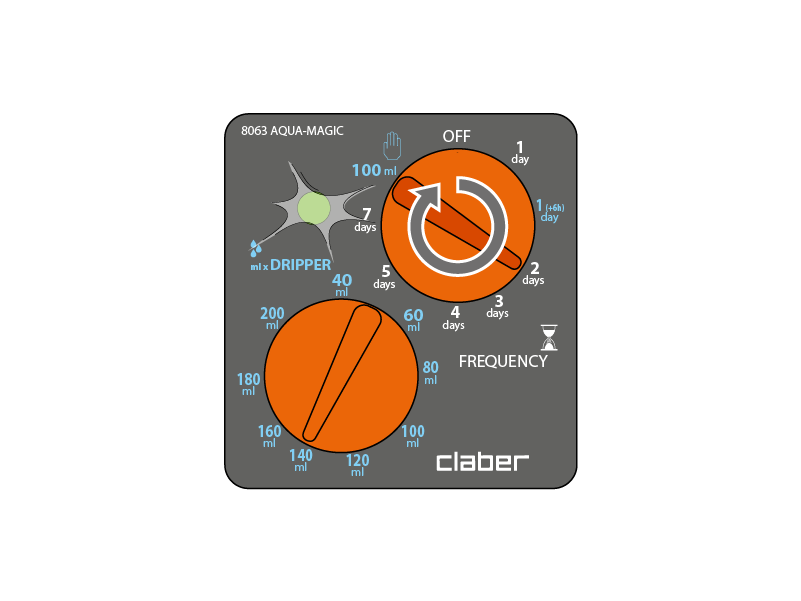

Koliko cesto zalijevati (ucestalost zalijevanja). Postavite UCESTALOST navodnjavanja okretanjem okretnog biraca „FREQUENCY“ (ucestalost): programiranje je završeno, LED lampica treperi brzo nekoliko sekundi, a zatim SPORO (trepce jednom svake 2 sekunde). Nakon programiranja, navodnjavanje ce zapoceti odmah. Navodnjavanje ce završiti kada se ispusti kolicina vode podešena okretnim biracem „DRIPPER“ (kapaljka). Kolicine su unaprijed postavljene i NE mogu se mijenjati.

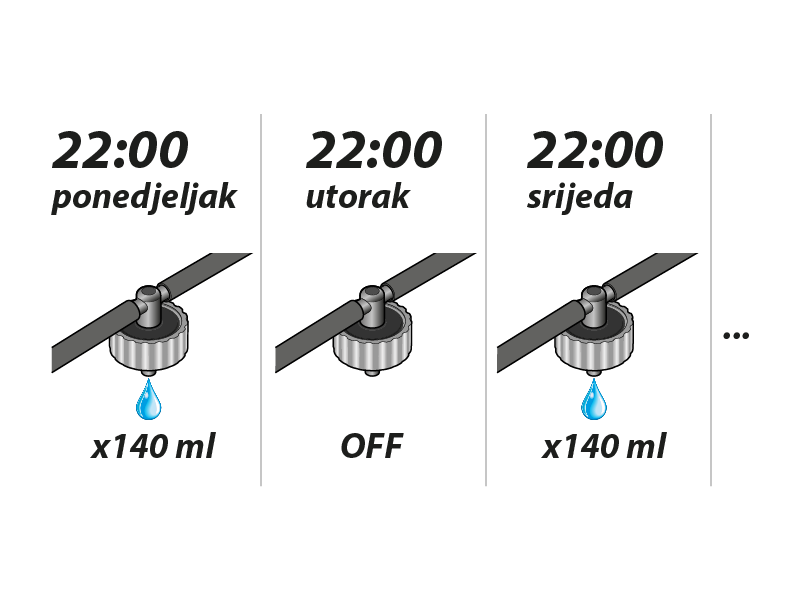

Kada zalijevati (u koje vrijeme zalijevati). U vrijeme kada želite da pocne navodnjavanje (npr. 22:00), umetnite baterije i okrenite okretni birac FREQUENCY. Prvo navodnjavanje zapoceti ce odmah, naredna ce zapoceti prema odabranom programu (npr. 2 dana).

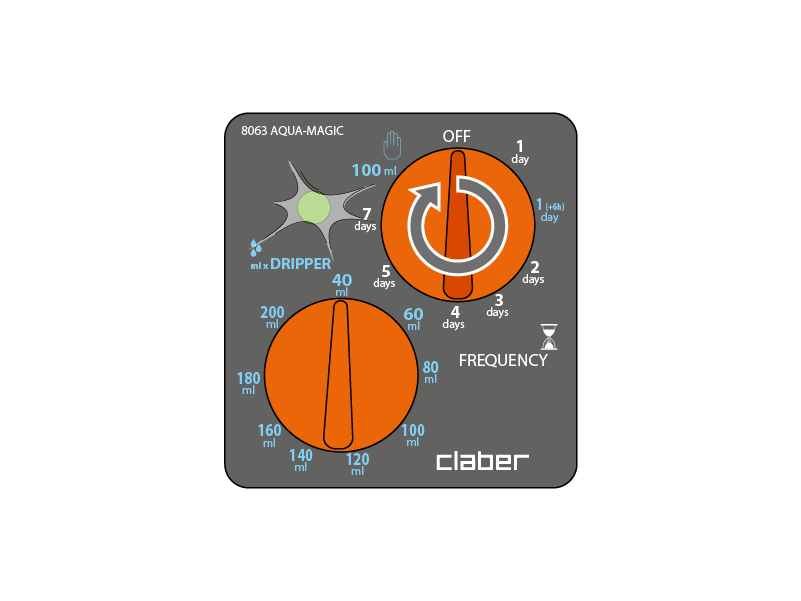

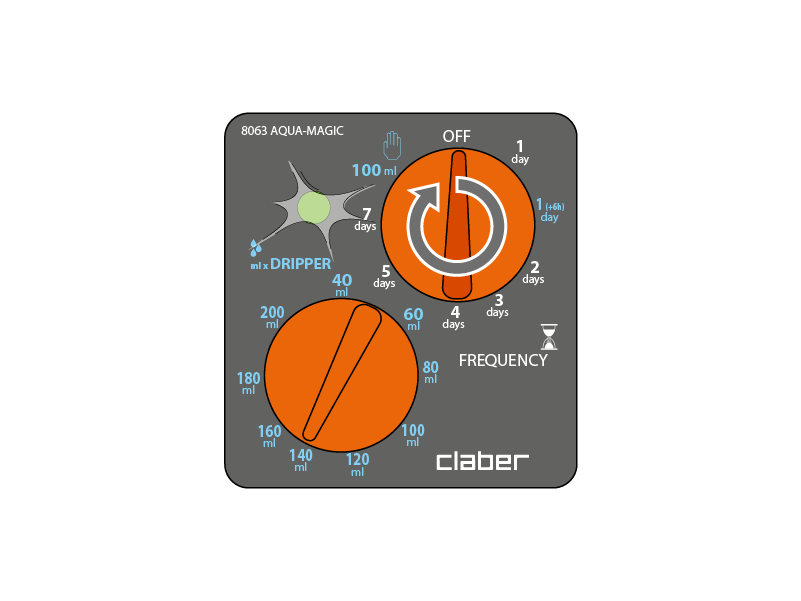

Promjena pocetnog vremena i/ili ucestalosti navodnjavanja. Postavite okretni birac „FREQUENCY“ (ucestalost) na „OFF“ i pricekajte da se LED ugasi.

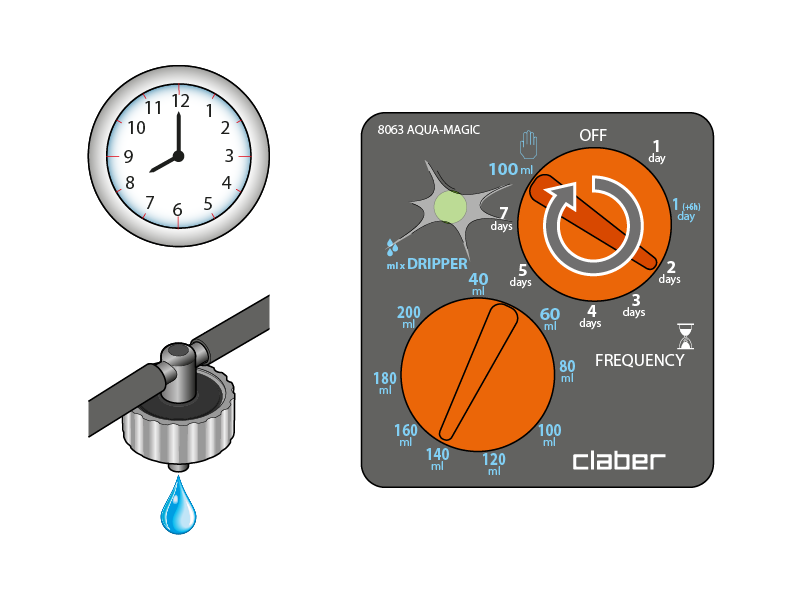

Pricekajte novo vrijeme kada želite da zapocne navodnjavanje (na primjer u 20:00). Premjestite okretni birac „FREQUENCY“ na novu željenu ucestalost. Nakon reprogramiranja, navodnjavanje s postavljenom kolicinom vode zapocet ce odmah: sljedeca navodnjavanja zapocet ce nakon broja dana postavljenih okretnim biracem „FREQUENCY“ (ucestalost).

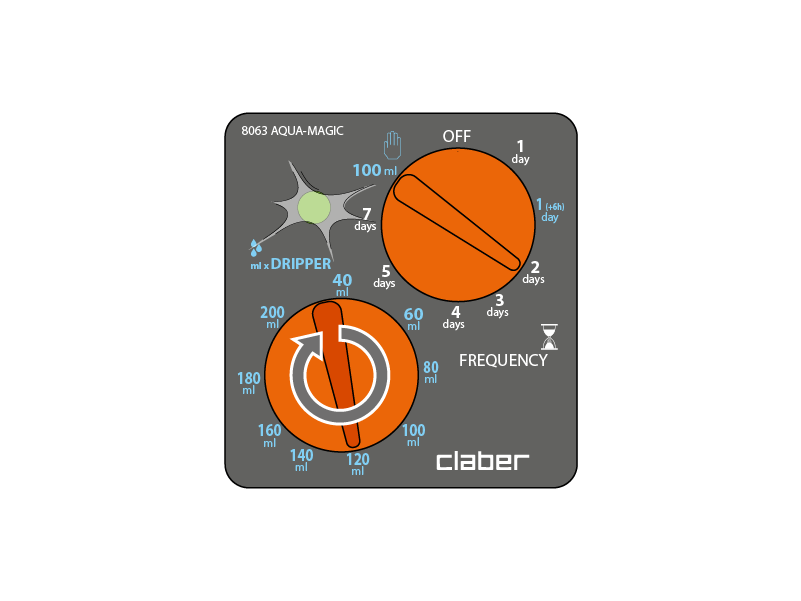

Promjena kolicine ispuštene vode. Smanjite ili povecajte postavljenu kolicinu okretanjem okretnog biraca „DRIPPER“ (kapaljke): postavljena preinaka bit ce aktivna od sljedeceg navodnjavanja. Ako se postupak izvodi tijekom navodnjavanja koje je u tijeku, ono ce se zaustaviti kada se postigne postavljena kolicina (ako se kolicina smanji) ili ce se produžiti (ako se kolicina poveca) pocevši odmah.
Okrenite okretni birac „FREQUENCY“ na položaj za rucno navodnjavanje 100 ml. LED ce treperiti cijelo vrijeme tijekom rucnog navodnjavanja.
Nije moguce produžiti trajanje rucnog navodnjavanja, ali ga je moguce prijevremeno prekinuti na dva nacina:

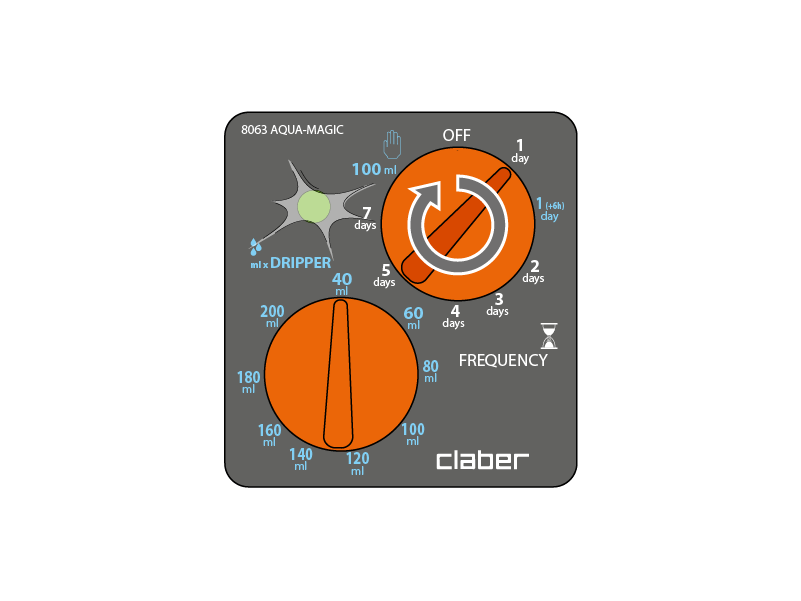

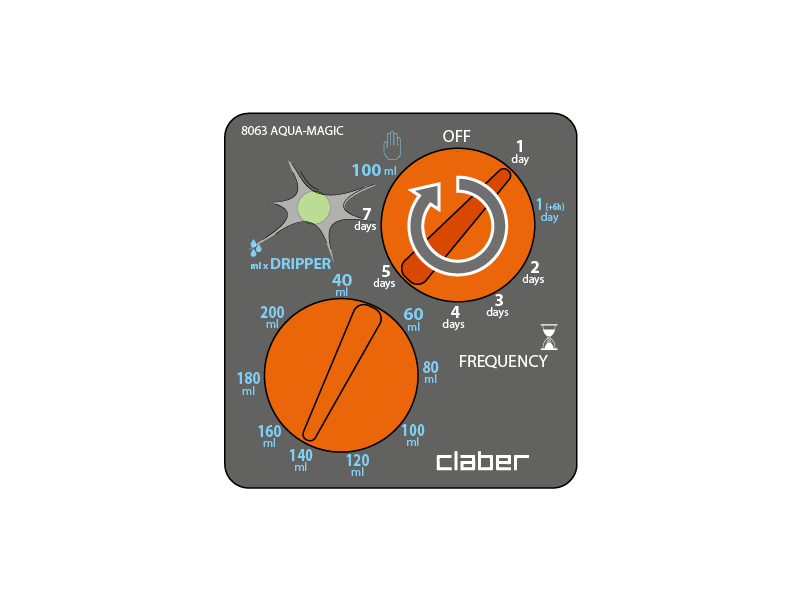

Rani prekid: okrenite okretni birac „FREQUENCY“ na pocetni položaj (npr. 1 dan). Prethodno programiranje cuva se u memoriji, tako da ce navodnjavanje zapoceti u uobicajeno vrijeme. Kada okrenete okretni birac kako biste je postavili na prethodnu tocki ucestalosti, nemojte se zadržavati na drugoj tocci ucestalosti dulje od 3 sekunde, inace ce se to smatrati novim programiranjem.
Rani prekid: okrenite okretni birac „FREQUENCY“ na novu tocku ucestalosti (npr. 2 dana). Prethodno programiranje NE cuva se u memoriji. Navodnjavanje ce zapoceti odmah, a sljedeca navodnjavanja pocet ce u skladu s novim odabranim vremenom i ucestalošcu.
Ako je okretni birac „FREQUENCY“ u položaju za rucno navodnjavanje i navodnjavanje je vec završeno, LED svijetlo ostat ce iskljuceno i programator nece automatski zalijevati dok se ponovno ne programira.
Provjerite jesu li baterije napunjene i aktivirajte Aqua-Magic okretanjem okretnog biraca „FREQUENCY“ na bilo koji program (ovo je za aktiviranje usisavanja).

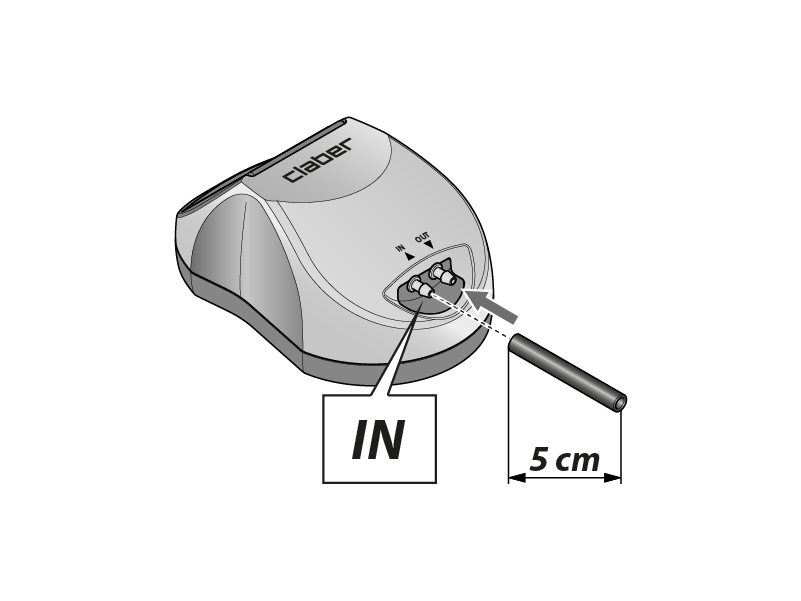

Odrežite 5 cm isporucene kapilarne cijevi i umetnite je u ulazni otvor „IN“. Ovo je kako bi se olakšao sljedeci korak.

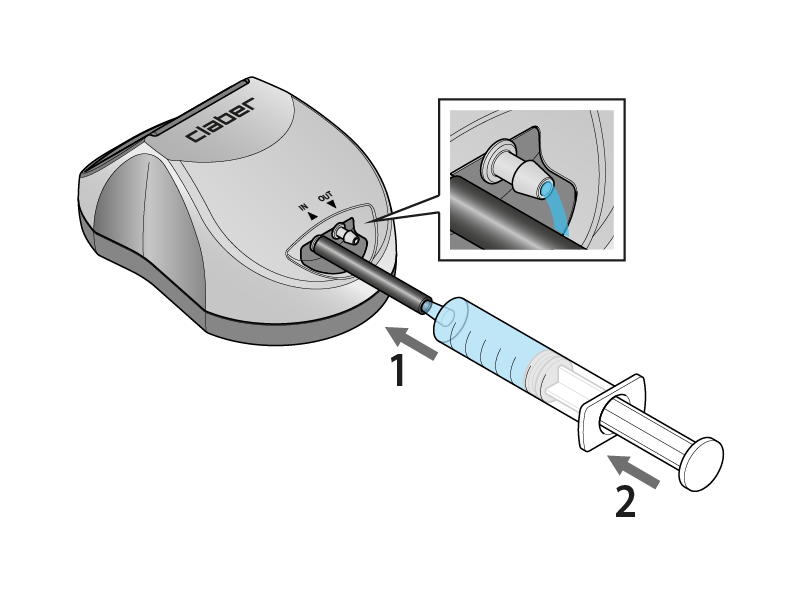

Potom umetnite u cjevcicu štrcaljku bez igle koja sadrži vodu i poprskajte je unutra. Ako je potrebno, ponovite postupak nekoliko puta, cak i nakon jednog dana (trebali biste vidjeti kako voda izlazi iz drugog grla, „OUT“ tj. iz izlaza). Na taj se nacin pumpa otkljucava.
Na kraju stavite programator na OFF.
