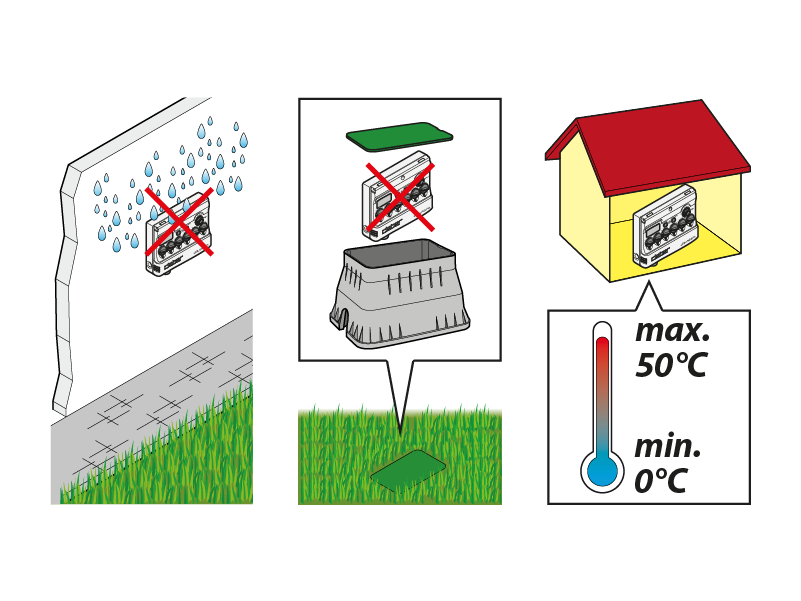

Pricvrstite programator na zid na suhom mjestu, zašticenom od atmosferskih agensa i prskanja vode na temperaturama od 0 do 50°C. Ne postavljajte programator na otvorenom ili u podzemne šahtove.

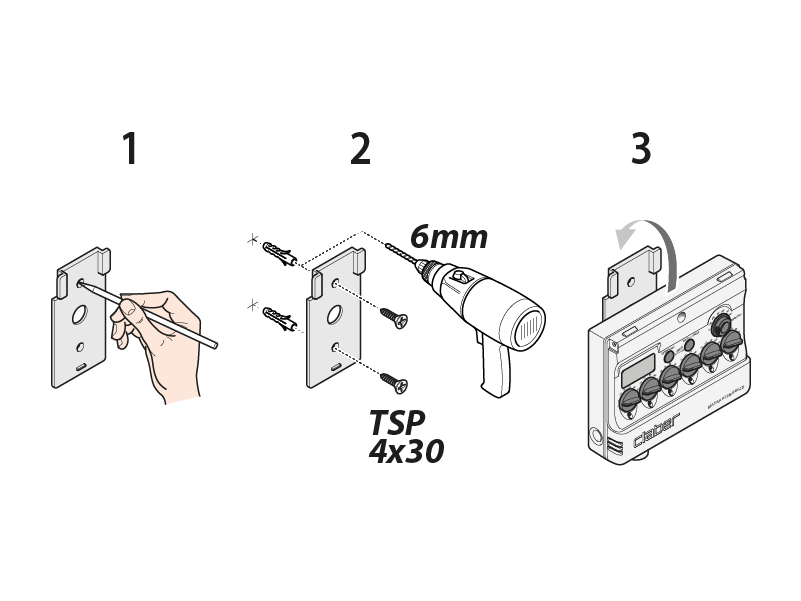

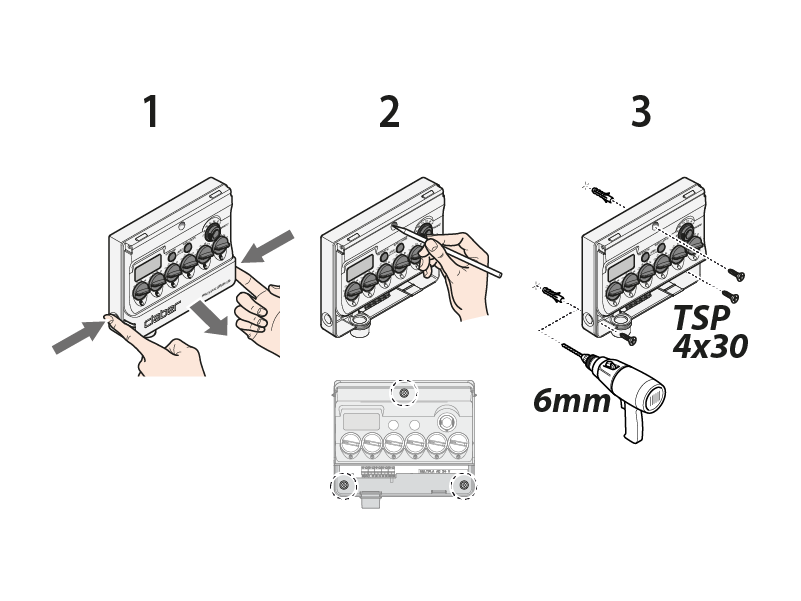

Multipla se može instalirati pomocu nosaca ili izravno na zid.

Napomena: prije postavljanja, provjerite radi li uredaj ispravno.

Prilikom ugradnje elektromagnetskih ventila poštujte smjer protoka vode oznacen strelicom i natpisom "FLOW" utisnutim na tijelu.

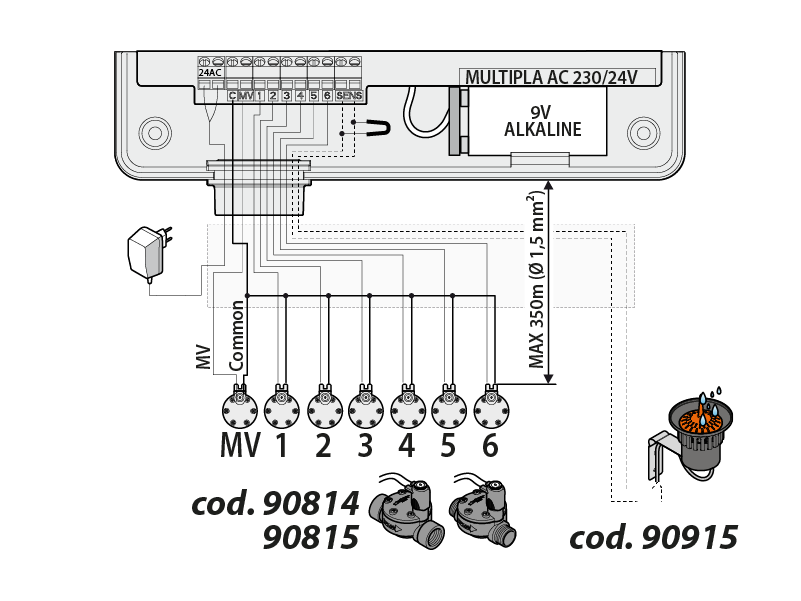

1. Spojite pojedinacne žice s bilo kojeg terminala svakog ventila žicom iz programatora (zajednicki ventil).
2. Provedite vod za elektricne žice od programatora do ventila i senzora za kišu (ako postoji).
3. Provucite potrebne elektricne kabele kroz vod.
4. Spojite kabele na odgovarajuce ventile (ukljucujuci Master Valve ako se koristi).
5. Napravite sljedece spojeve na prikljucni blok programatora, umetanjem i zatezanjem ogoljenih krajeva za 5-6 mm:
- zajednicka žica koja dolazi od ventila, na terminal C;
- žica koja dolazi od drugog terminala svakog vodnog ventila, na terminale 1 do 6,
- žica koja dolazi od drugog terminala Master Valve (ako se koristi), na MV terminal.
6. Ako koristite senzor za kišu, uklonite kratko spojnu žicu izmedu prikljucaka SENS i spojite žice koje dolaze iz samog senzora za kišu. Ako se senzor za kišu ne koristi, kratko spojna žica mora ostati spojena izmedu terminala SENS.

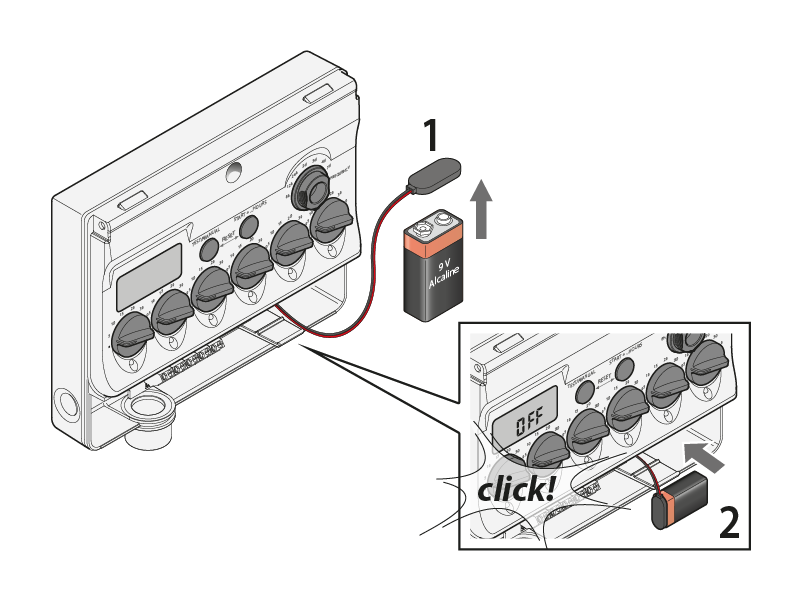

Uklonite poklopac pretinca za baterije iz njegovog sjedišta.

Umetnite bateriju laganim pritiskom u kucište. Koristite samo nove alkalne baterije od 9 V tip IEC 6LR61.

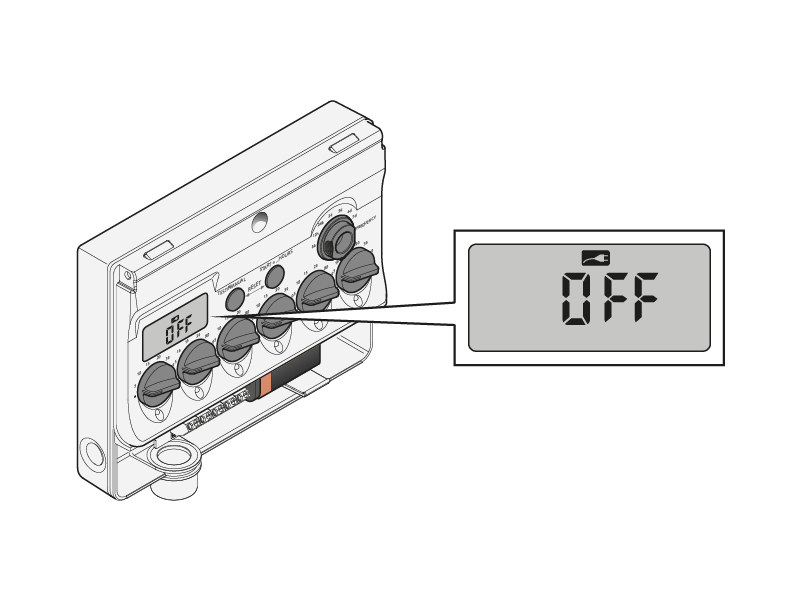

Nakon umetanja baterije, zaslon prikazuje OFF.

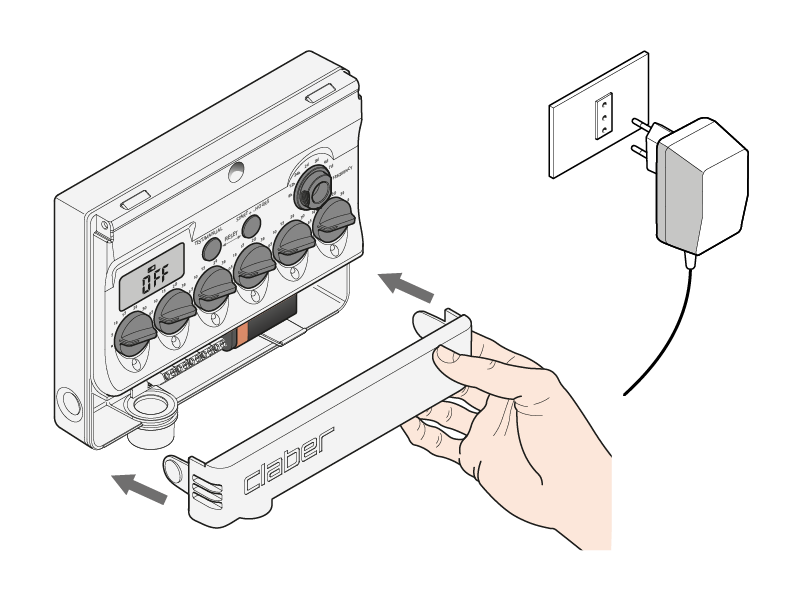

Ponovno umetnite poklopac pretinca za baterije. Ukljucite vanjski transformator napajanja u uticnicu od 230 AC.

Baterija iskljucivo održava zadano vrijeme pocetka zalijevanja u slucaju nestanka struje.

Funkcija testiranja omogucuje brzu provjeru ispravnog funkcioniranja uredaja rucnim aktiviranjem odredenog ventila, u unaprijed odredenom trajanju od 5 minuta. Ako je u tijeku zalijevanje, za izvodenje testa moguce ga je prekinuti pritiskom na tipke TEST i START+ istovremeno.

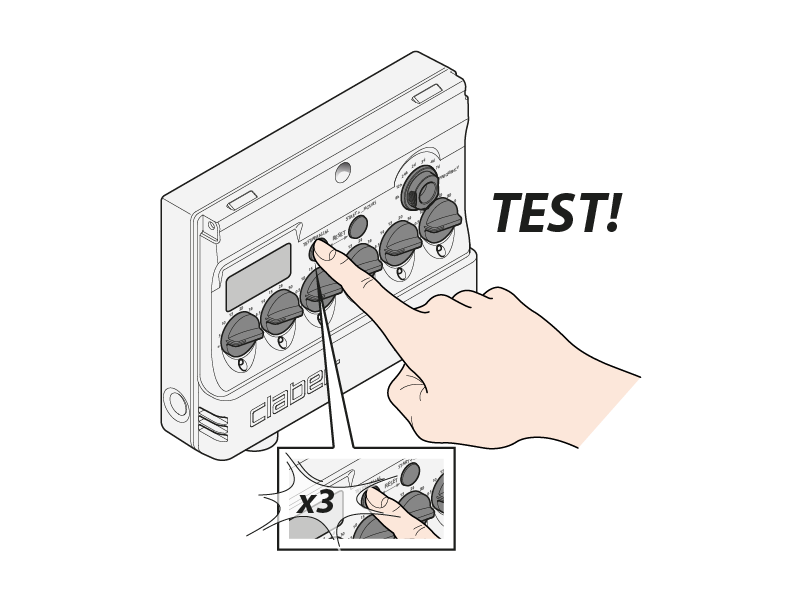

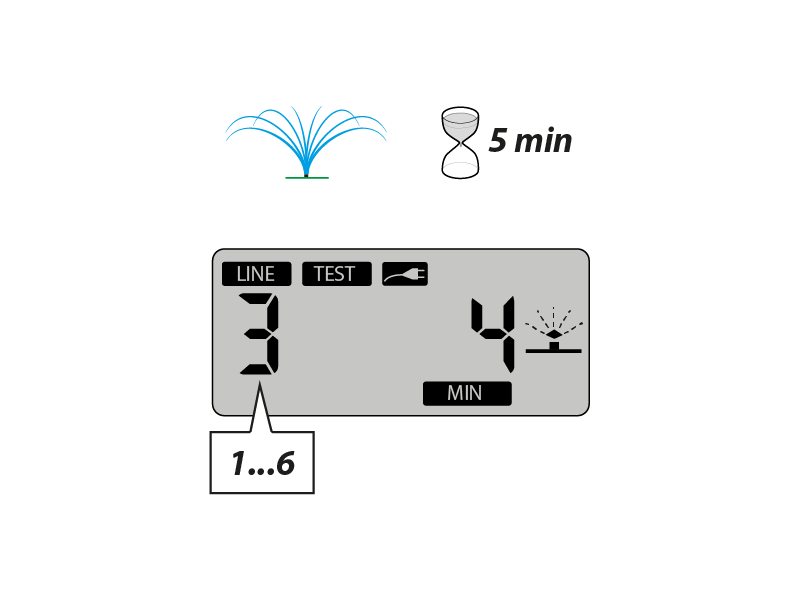

Pritisnite tipku TEST više puta dok se ne odabere linija koju želite aktivirati; nakon nekoliko sekundi povezani ventil ce se otvoriti na 5 minuta.

Zaslon prikazuje TEST nacin rada, odabranu liniju i preostalo vrijeme zalijevanja.

Za ranije zatvaranje ventila koji se testira, pritisnite tipke TEST i START + ... istovremeno na jednu sekundu.

Ciklus zalijevanja sastoji se od uzastopnog otvaranja redoslijedom od 1 do 6, svih ventila za koje je odabrano trajanje zalijevanja pomocu IZBORNIKA LINIJA.
Program zalijevanja temelji se na ponavljanju ciklusa zalijevanja s ucestalošcu koja je postavljena pomocu selektora FREQUENCY.

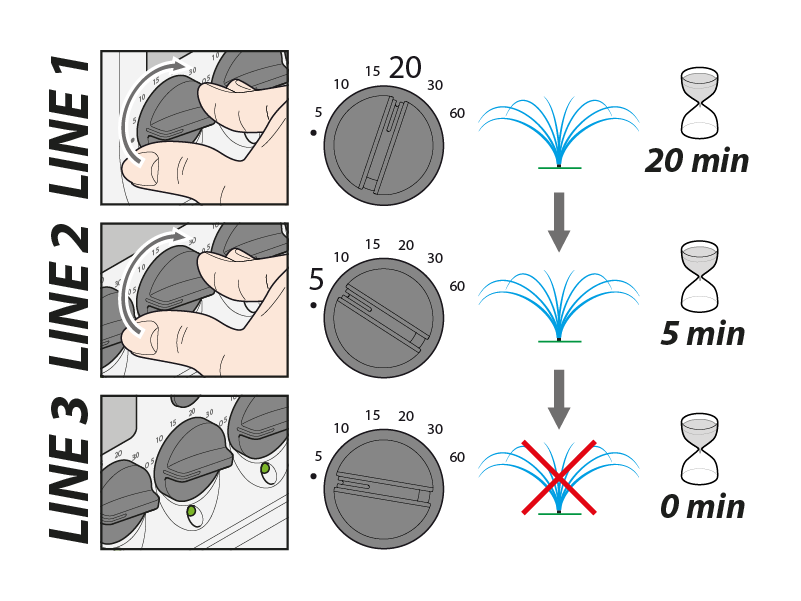

Da biste postavili ciklus zalijevanja, okrenite selektor LINE koji odgovara svakoj liniji koju želite aktivirati, sve dok se ne odabere željeno vrijeme. Trajanje koje se može podesiti je izmedu 5 i 60 minuta. Ako želite iskljuciti zalijevanje na liniji, postavite odgovarajuci selektor na • (nula).

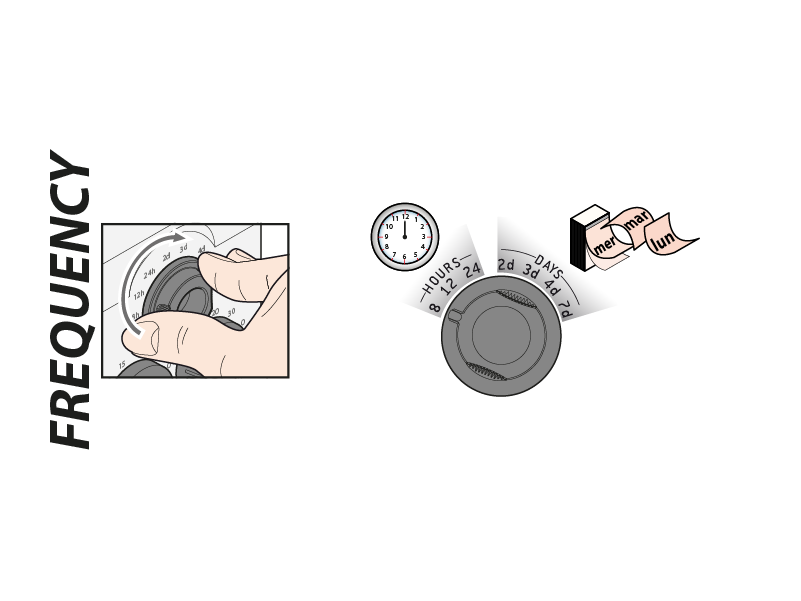

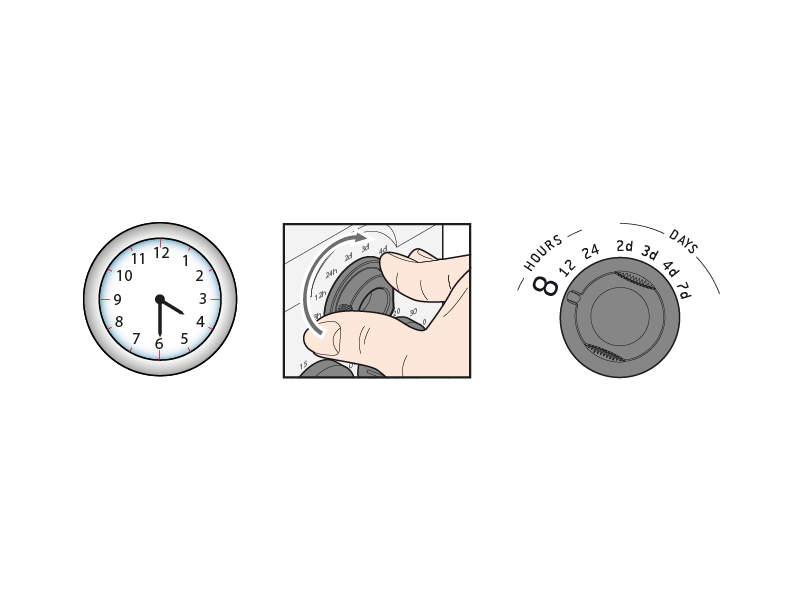

Za podešavanje ucestalosti zalijevanja, okrenite selektor FREQUENCY na željeni položaj (svakih 8-12-24 sata ili 2-3-4-7 dana).

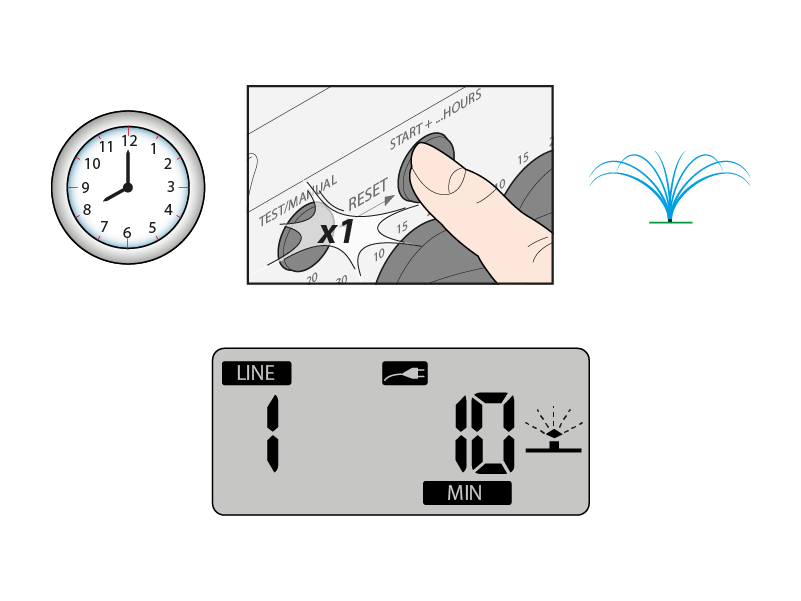

Za trenutno pokretanje programa, jednom pritisnite tipku START + .... Sljedece zalijevanje nastavit ce se prema onome što je postavljeno sa selektorom FREQUENCY. Programator koristi vrijeme pokretanja (START) prvog programa zalijevanja. Primjer: u 20:00 zapoceo sam zalijevanje pritiskom na tipku START+ ..., selektor FREQUENCY je postavljen na 8 sati, sljedece zalijevanje ce ponovo poceti u 04:00 ujutro.

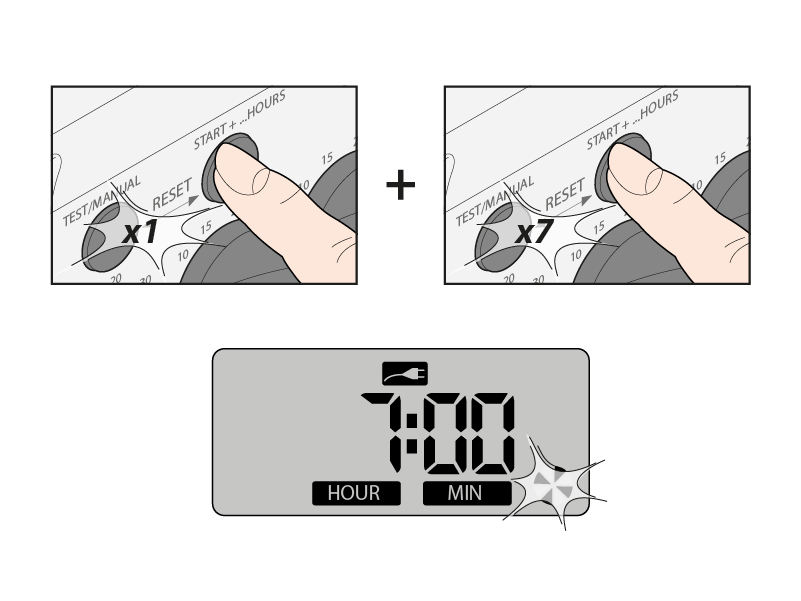

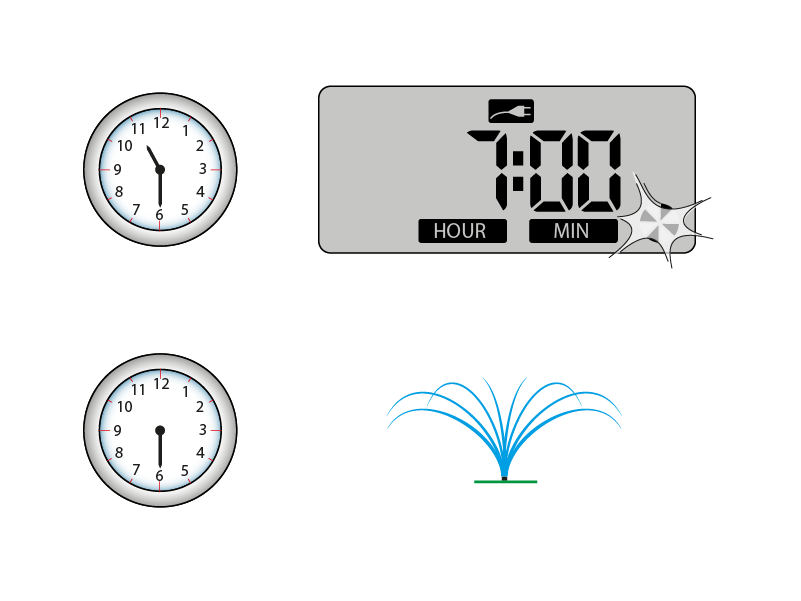

Za odgodeni pocetak programa, jednom pritisnite tipku START+ i u roku od 5 sekundi pritisnite je ponovo, onoliko puta koliko sati odgode želite postaviti (od 1 do 23 sata) (npr. 7 sati). Zaslon najprije prikazuje odabrani broj odgodenih sati, zatim simbol cekanja zalijevanja i preostalo vrijeme za pocetak prvog ciklusa zalijevanja.

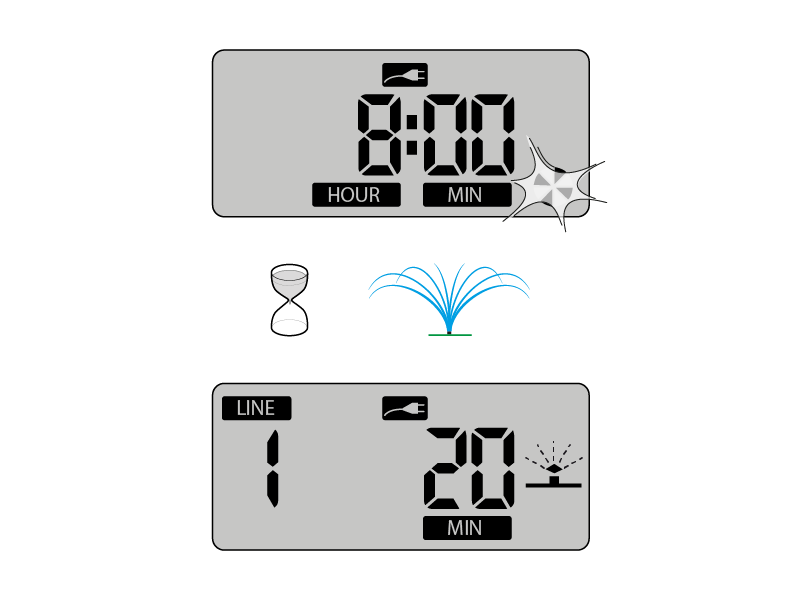

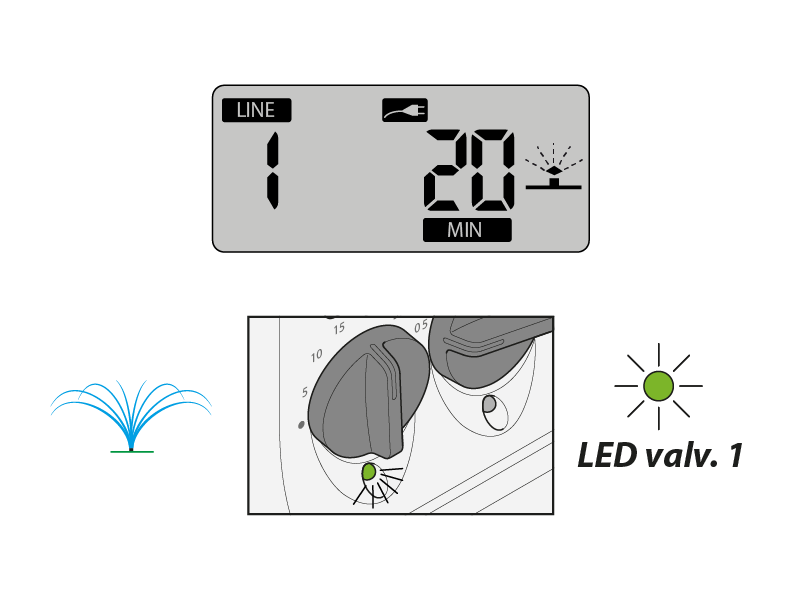

Tijekom izvodenja ciklusa zalijevanja, na zaslonu se pojavljuje simbol zalijevanja u tijeku, uz naznaku trenutno aktivne linije i koliko je minuta preostalo do kraja zalijevanja za tu liniju. Trenutno otvoren ventil takoder je oznacen paljenjem odgovarajuce LED diode.

Na kraju ciklusa zalijevanja, na zaslonu se ponovno pojavljuje simbol cekanja zalijevanja i vrijeme preostalo za pocetak sljedeceg ciklusa zalijevanja. (primjer zalijevanja sa selektorom FREQUENCY postavljenim na 8 sati).

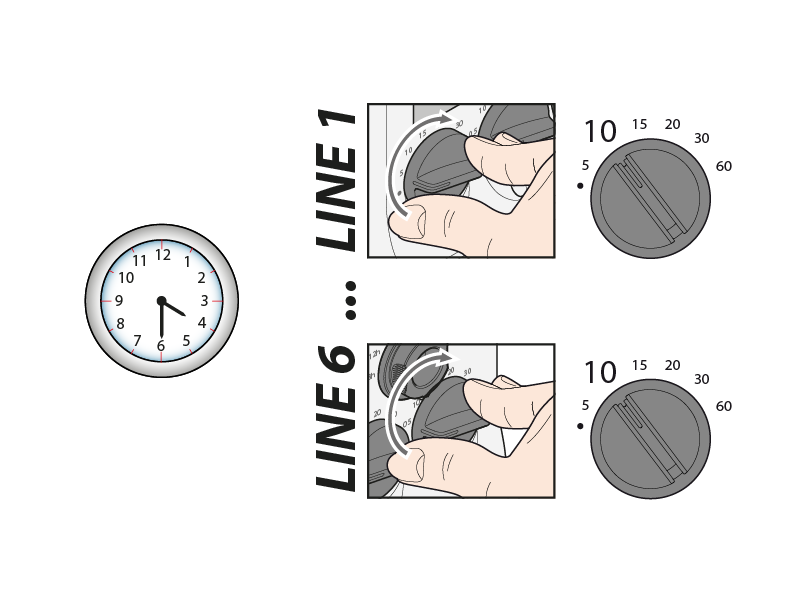

U 16:30 programiram trajanje zalijevanja (npr. 10 minuta) svih linija (selektori LINE).

U programiram ucestalost zalijevanja od 8h (selektor FREQUENCY).

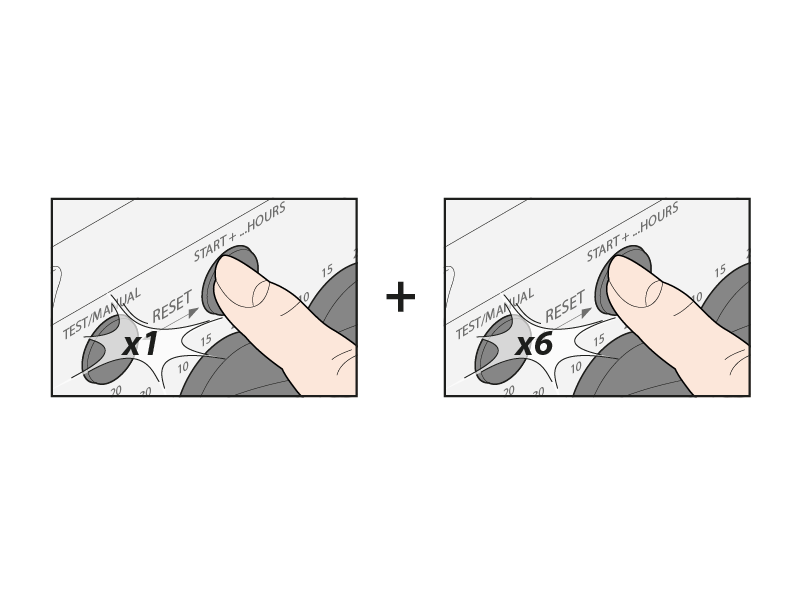

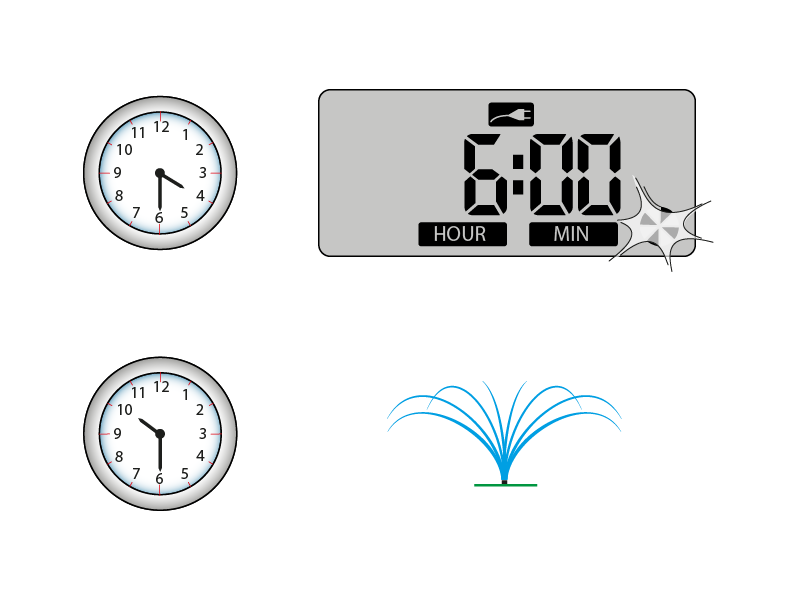

Ne želim da zalijevanje pocne odmah, vec u 22:30 (dakle, nakon 6 sati). Pritisnem tipku START + ..., ponovo pritisnem tipku 6 puta dok se na zaslonu ne prikaže 06:00.

Vrijeme na zaslonu ce se poceti smanjivati sve dok ne dode do 00:00 u 22:30; zalijevanje ce poceti svakih 8 sati kako je podešeno na selektoru FREQUENCY (dakle u 22:30; 06:30 i 14:30 sati).

Nakon što je prvo zalijevanje završeno (dakle u 11:30 nakon otvaranja svih 6 ventila na 10 minuta), zaslon prikazuje vrijeme preostalo do sljedeceg zalijevanja (7 sati) izracunato na temelju vremena pocetka prve linije (8 sati od 10:30 do 06:30, 7 sati od vremena završetka zalijevanja od 11:30 do 06:30 sljedeceg zalijevanja).

Za promjenu trenutnog programa zalijevanja, promijenite postavke selektora LINE i FREQUENCY po želji.

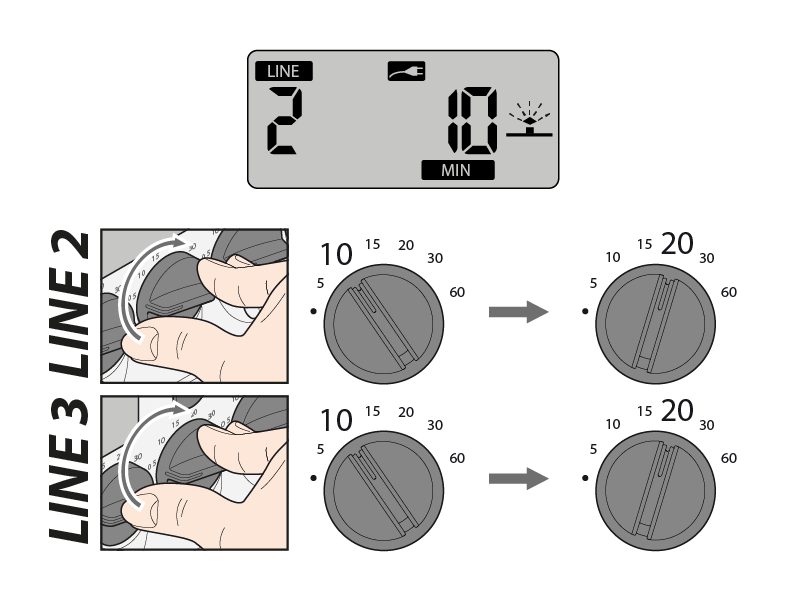

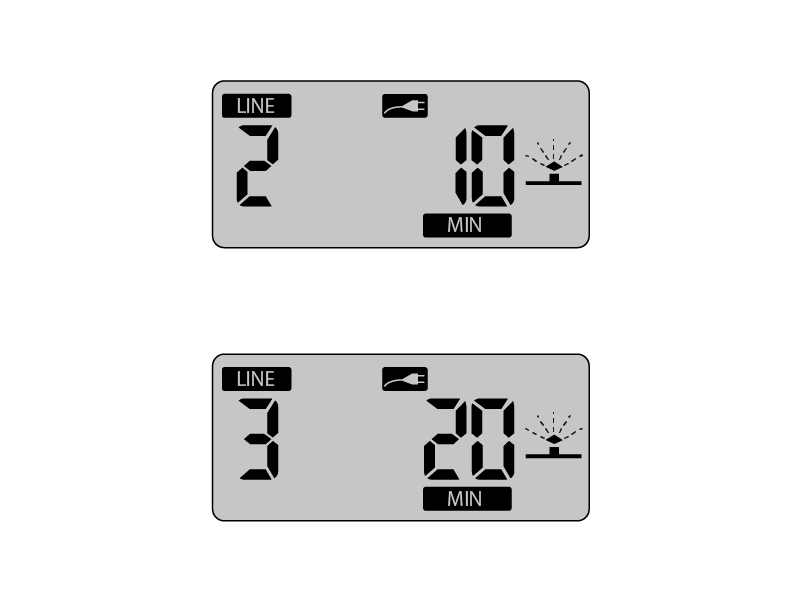

Primjeri: za vrijeme zalijevanja, dok je linija 2 aktivna, mijenjam položaj selektora LINE 2 i 3 (npr. sa 10 min na 20 min).

trajanje zalijevanja u tijeku na liniji 2 nece se mijenjati, dok ce se nova postavka od 20 minuta pokrenuti za zalijevanja na liniji 3. U sljedecem zalijevanju obje linije, 2 i 3, zalijevat ce 20 minuta.

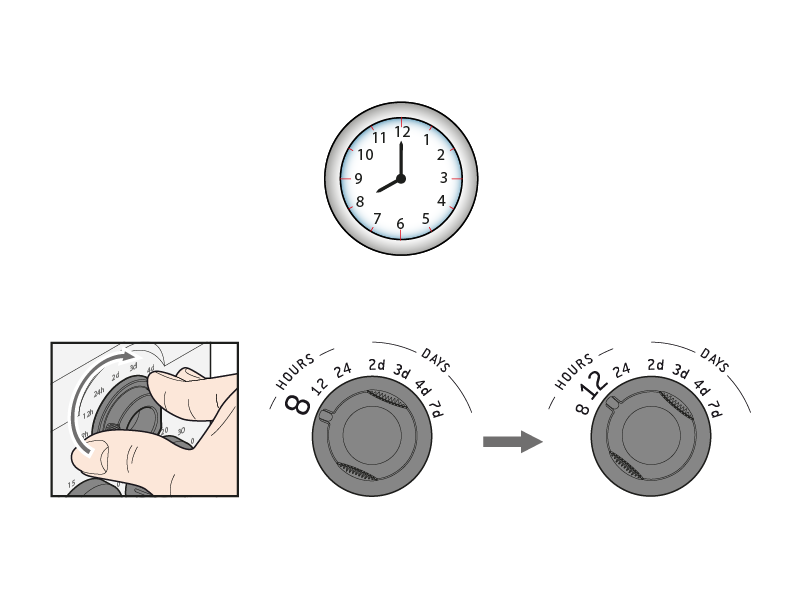

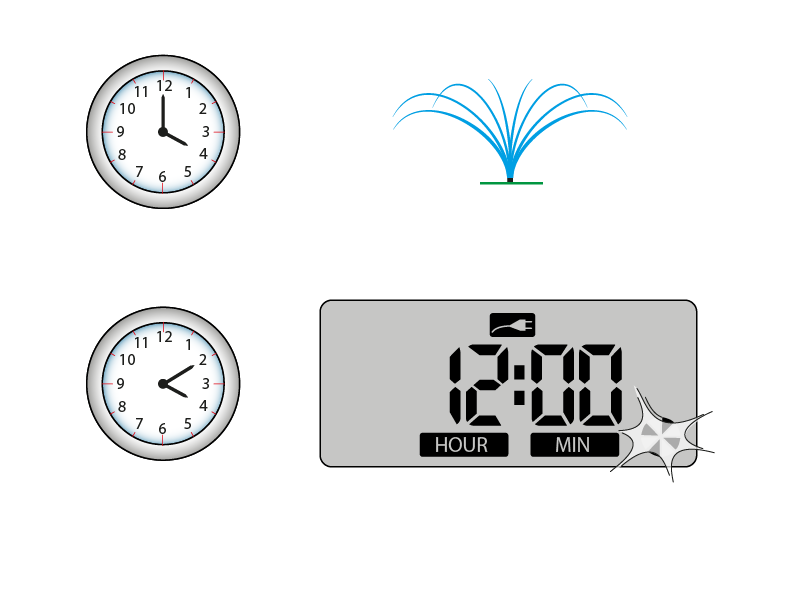

Primjeri: Multipla zalijeva svakih 8 sati, na dvije linije po 5 minuta. Sati je 08:10 (Multipla je vec zalijevala na obje linije), mijenjam položaj selektora FREQUENCY (npr. s 8 na 12 sati).

Multipla ce zalijevati u 16:00 (poštujuci prethodno pohranjeni interval od 8 sati) i naknadno ce promijeniti ucestalost na 12 sati (ponovo ce zalijevati u 04:00).

Ako promjene utjecu na duže ucestalosti (npr. 2 dana), preporuca se izvršiti resetiranje, promjenu ucestalosti i resetiranje vremena pocetka programatora, kako bi nove postavke ucestalosti odmah postale ucinkovite.

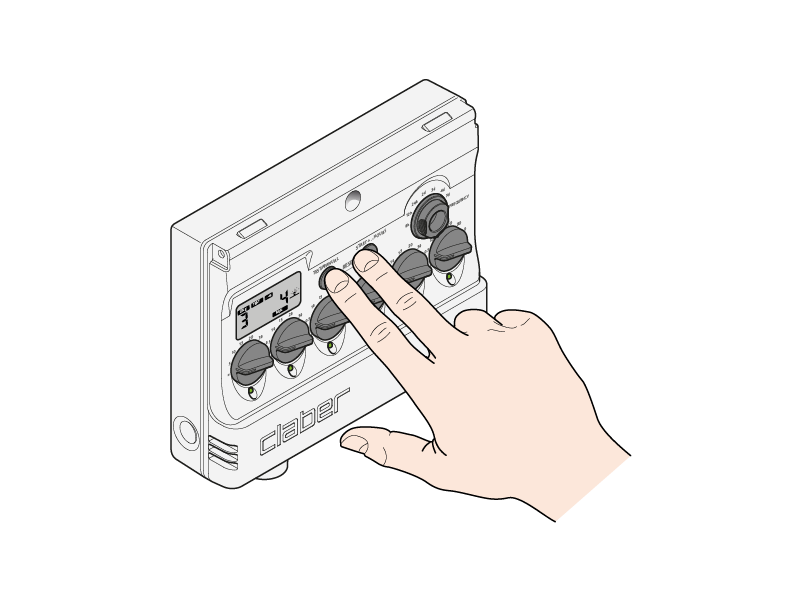

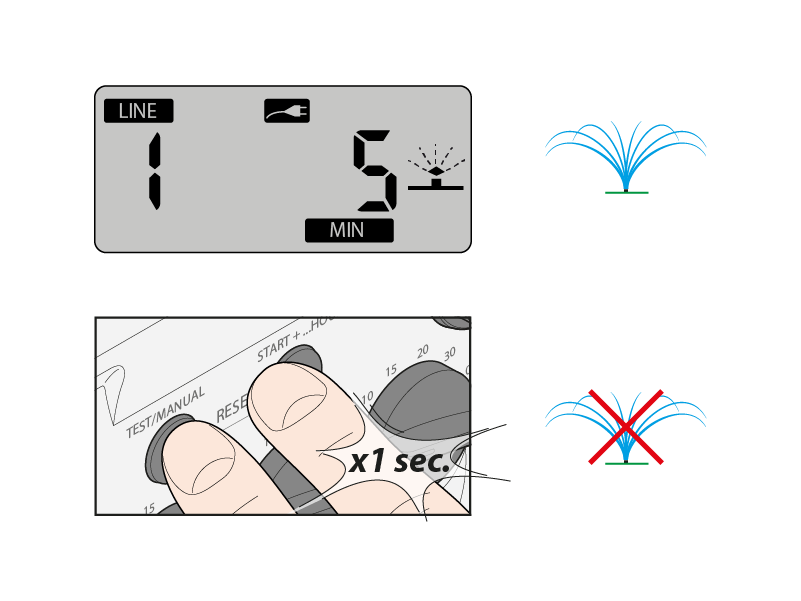

Funkcija STOP (istovremeno pritiskanje tipki TEST i START+... na 1 sekundu) prekida izvodenje ciklusa zalijevanja u tijeku. Zalijevanje se redovito ponovno pokrece sa sljedecim ciklusom na temelju postavljene ucestalosti zalijevanje. Funkcija STOP takoder omogucuje ranije zatvaranja ventila aktiviranog u TEST nacinu rada.

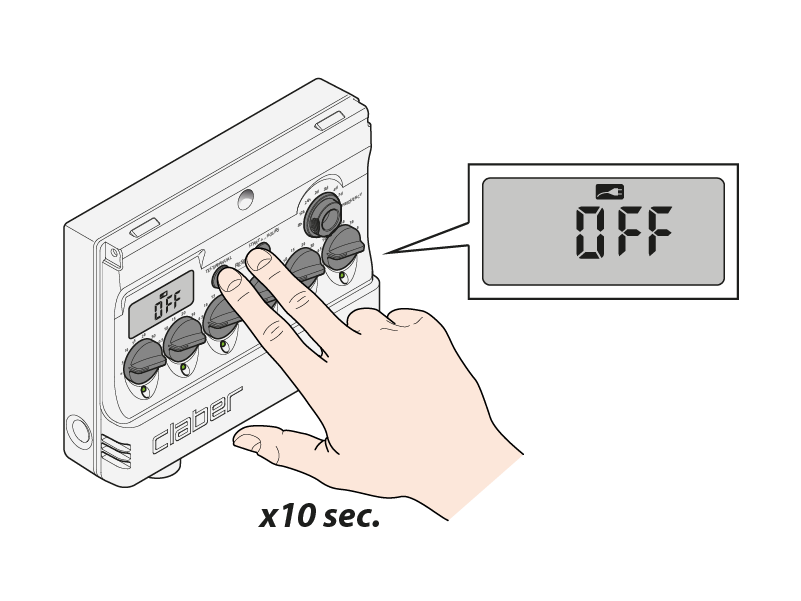

Funkcija RESET zatvara ventil, ako je otvoren, i iskljucuje programator. Zalijevanje ce biti prekinuto dok se ne da nova naredba START + ... ili TEST. Vrijeme se poništava, a trajanje i ucestalost ostaju nepromijenjeni. Da biste ih promijenili, rucno upravljajte pojedinacnim tipkama. Za RESET pritisnite tipke TEST i START + ... istovremeno na 10 sekundi. Na zaslonu se pojavljuje OFF.
