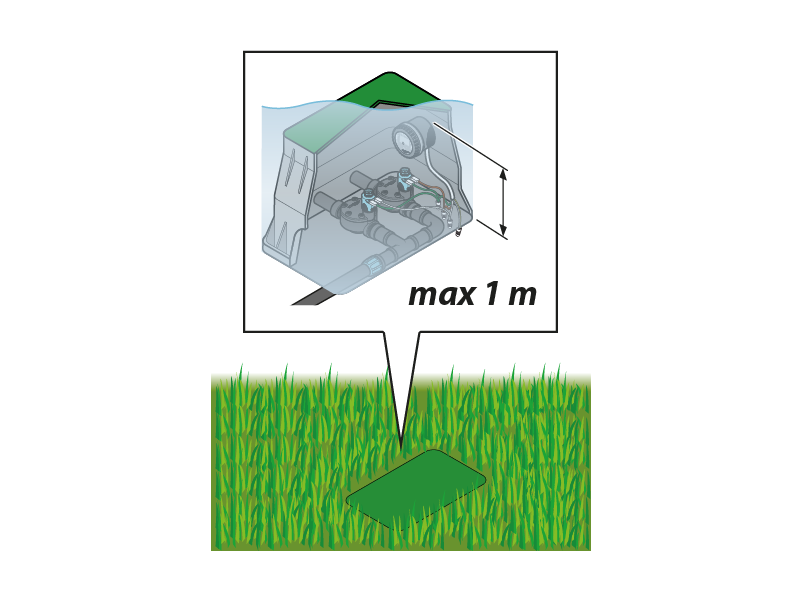

Le module de commande est parfaitement étanche et fonctionne même immergé de façon permanente dans de l'eau jusqu'à un mètre de profondeur (degré de protection ip68).

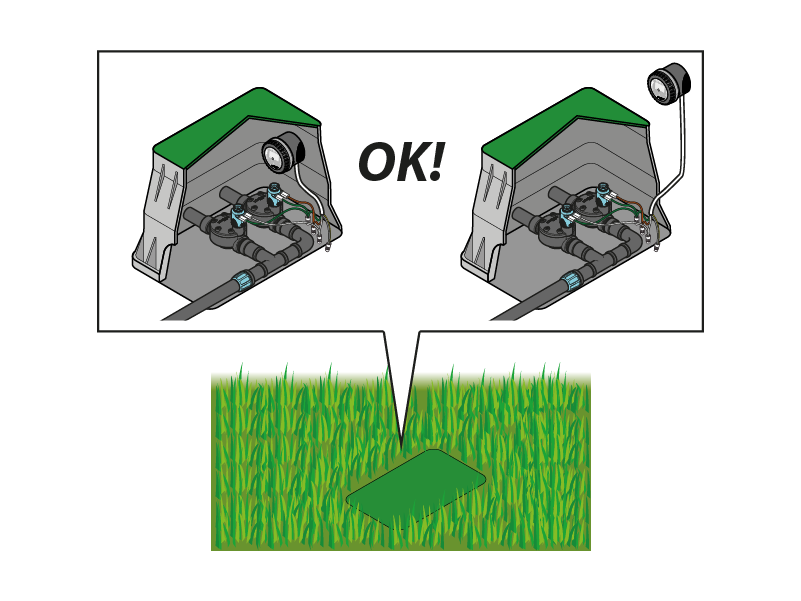

Il peut être installé à l'intérieur et dans un regard enterré.

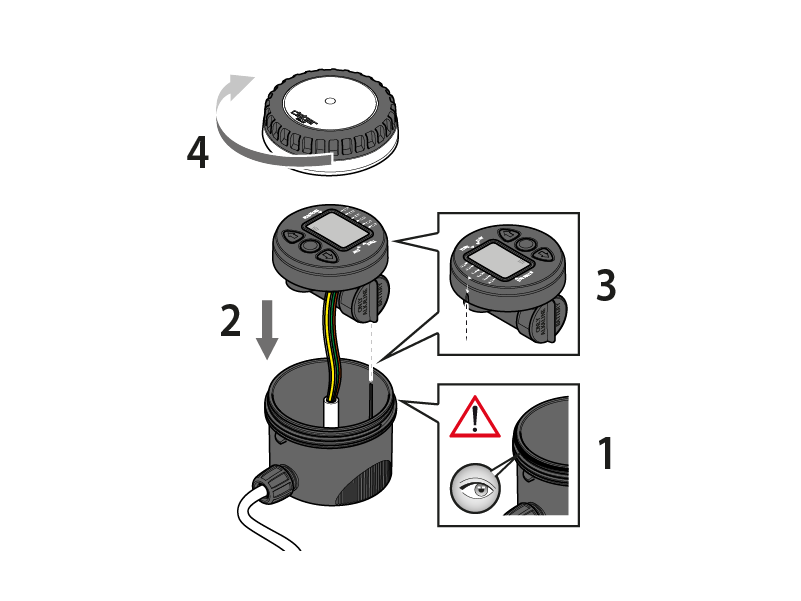

Afin de garantir son herméticité, il est nécessaire de veiller à ce que le module de commande soit aligné et inséré dans le guide prévu à cet effet et que le couvercle transparent soit parfaitement vissé jusqu'au fond avec le joint d'étanchéité bien positionné dans son logement.

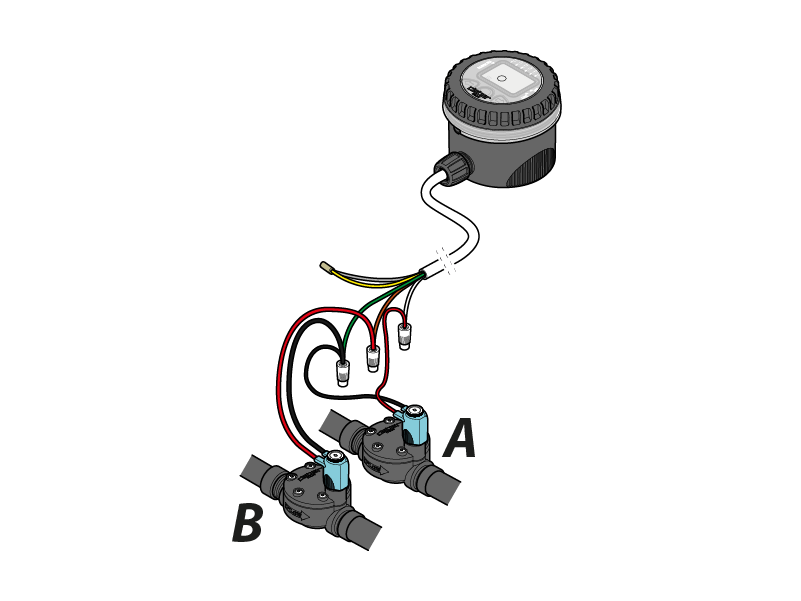

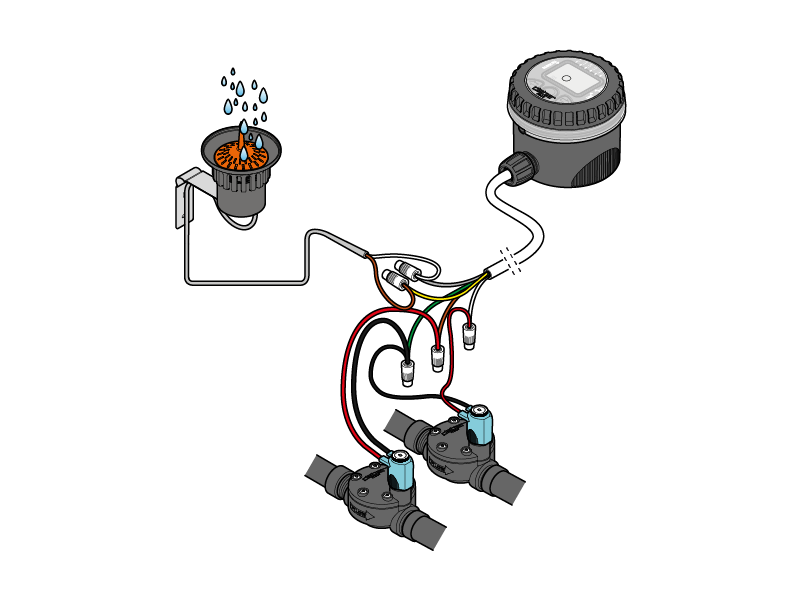

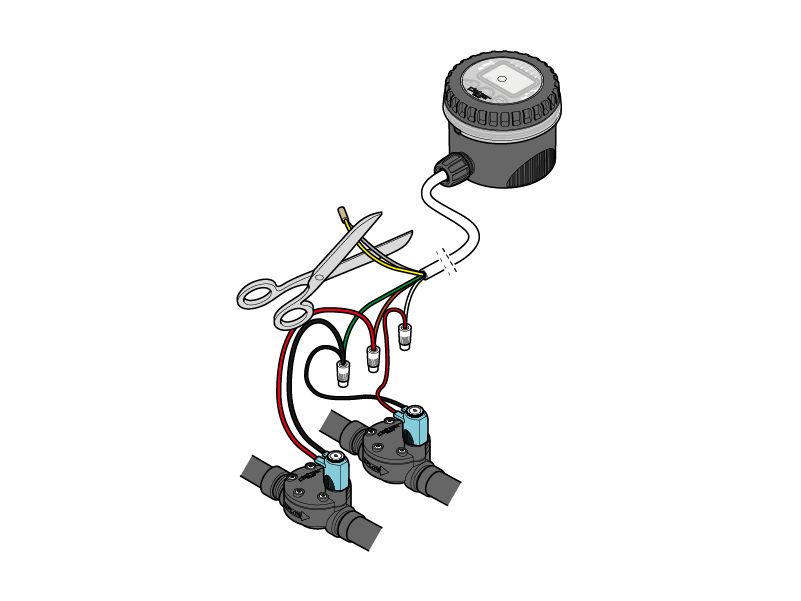

Le module de commande peut piloter jusqu'à 2 électrovannes avec solénoïde bistable 9 V. Le branchement avec les électrovannes peut aussi s'effectuer en surface (hors sol). Reliez le fil vert au pôle négatif (-)(fil noir) de chaque électrovanne (commun). Reliez le fil blanc au pôle positif (+) de l’électrovanne A. Reliez le fil marron au pôle positif (+)(fil rouge) de l’électrovanne B.

Le module de commande est prévu pour le raccordement à un capteur de pluie Rain Sensor (cod. 90915) : lorsque l'eau de pluie à l'intérieur de ce dernier dépasse 5 mm de pluviométrie, le capteur interrompt automatiquement les arrosages pour les reprendre lorsque l'eau s'est évaporée.

Interrompez le branchement entre les fils jaune et gris, en coupant le joint à leur extrémité.

Reliez les fils jaune et gris aux fils provenant du pluviomètre. Attention : si le pluviomètre n'est pas utilisé, assurez-vous que les fils jaune et gris sont reliés entre eux, en rétablissant le joint si nécessaire.

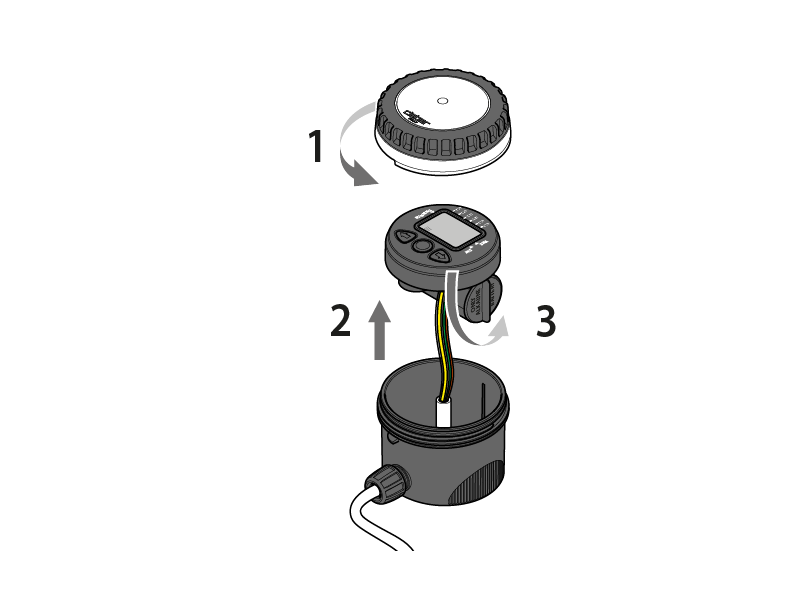

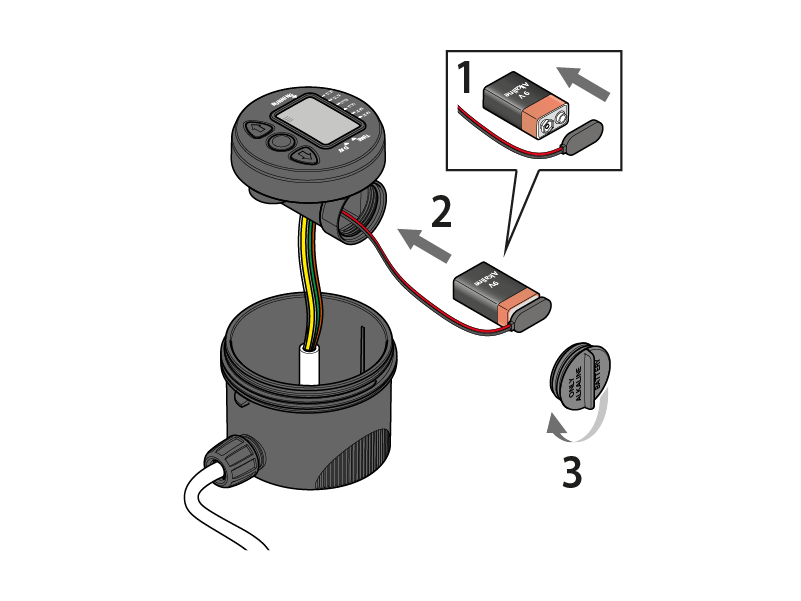

Dévissez le couvercle transparent et sortez le groupe de commande. Dévisser le bouchon du compartiment à pile.

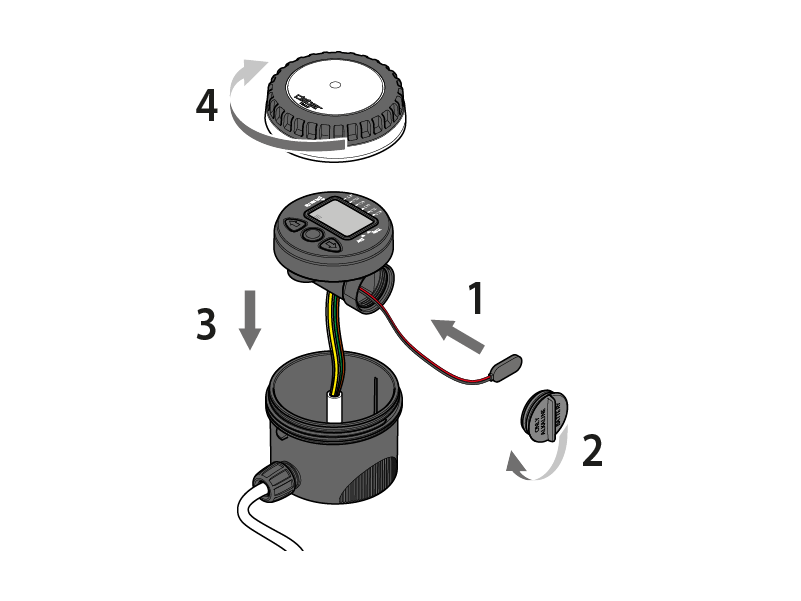

Branchez la pile en respectant la polarité et placez la pile dans le compartiment à pile. Revissez le bouchon en contrôlant que le joint d'étanchéité soit correctement en place dans sa rainure. Replacez la commande dans son guide et refermez le couvercle transparent en contrôlant que le joint d'étanchéité soit correctement en place dans sa rainure. Notez qu'il est très important de remplacer la pile au début de chaque saison.

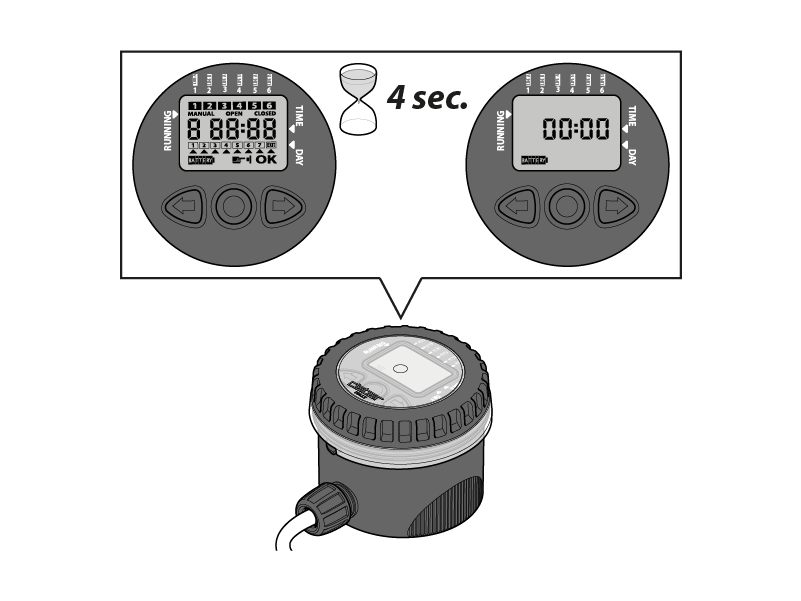

Après le branchement de la pile, l'afficheur s'allume totalement pendant 4 secondes, les électrovannes reçoivent une impulsion de fermeture et l'heure sur le programmateur est préréglée à 00:00.

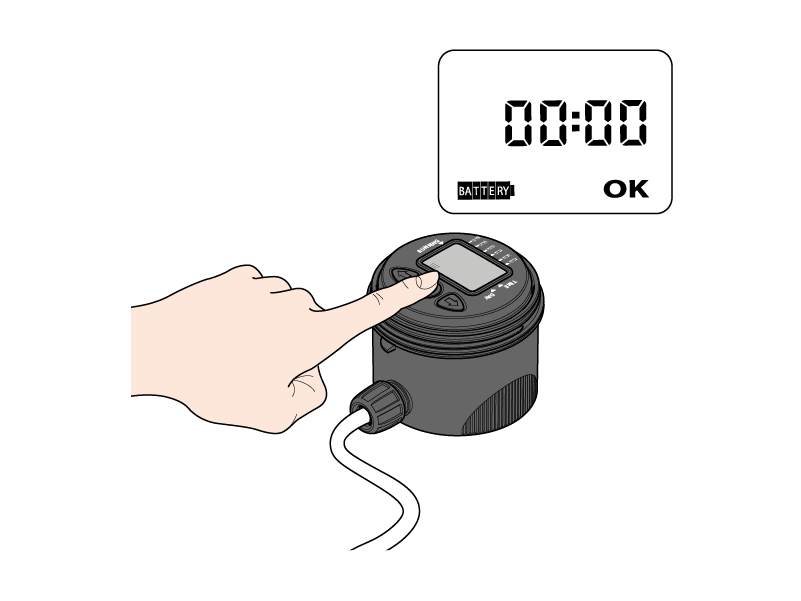

En appuyant sur le bouton central ENTER, le message OK apparaît pour indiquer qu'il est possible de saisir l'heure.

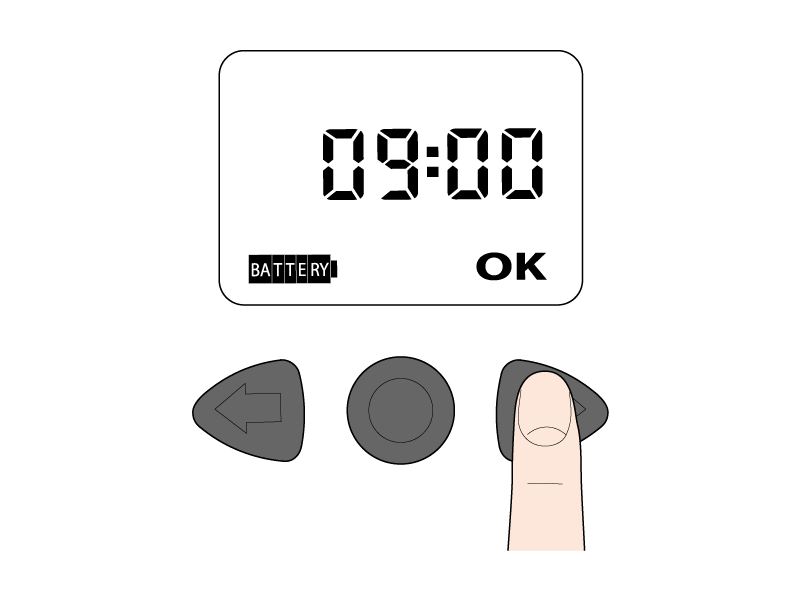

Appuyez sur une des flèches pour définir l'heure courante. En maintenant la flèche enfoncée, la programmation avance plus rapidement.

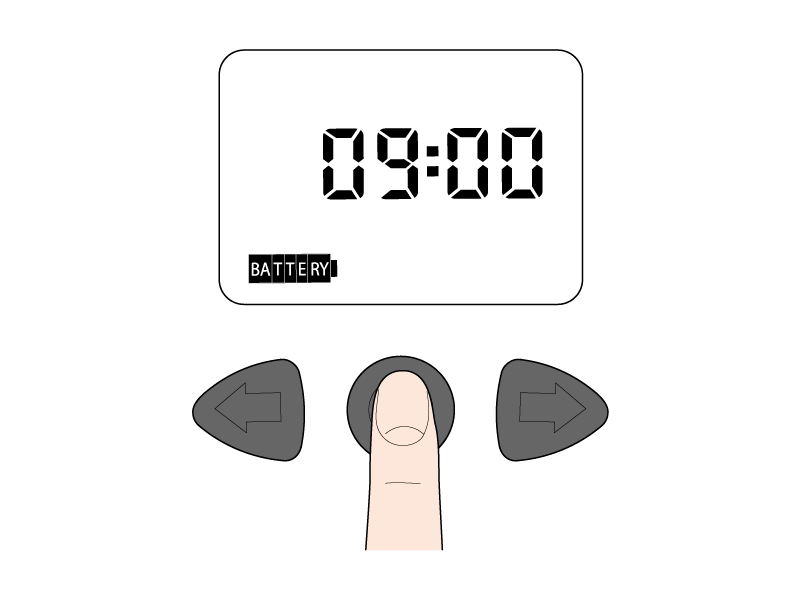

Une fois l'heure saisie, appuyez sur ENTER pour confirmer.

Le programmateur permet l'arrosage sur deux lignes A et B. Sur chaque ligne, il est possible de définir jusqu'à 3 programmes : ligne A, programmes 1-3-5 ; ligne B, programmes 2-4-6, pour un total de 6 programmes d'arrosage quotidiens.
Attention : tous les programmes se règlent de la même manière. Les programmes sont insérés en succession temporelle, dans les 24 heures solaires. En automatique le programmateur avance, aussi bien en OPEN qu'en CLOSED, de 1 minute par rapport au dernier horaire défini.

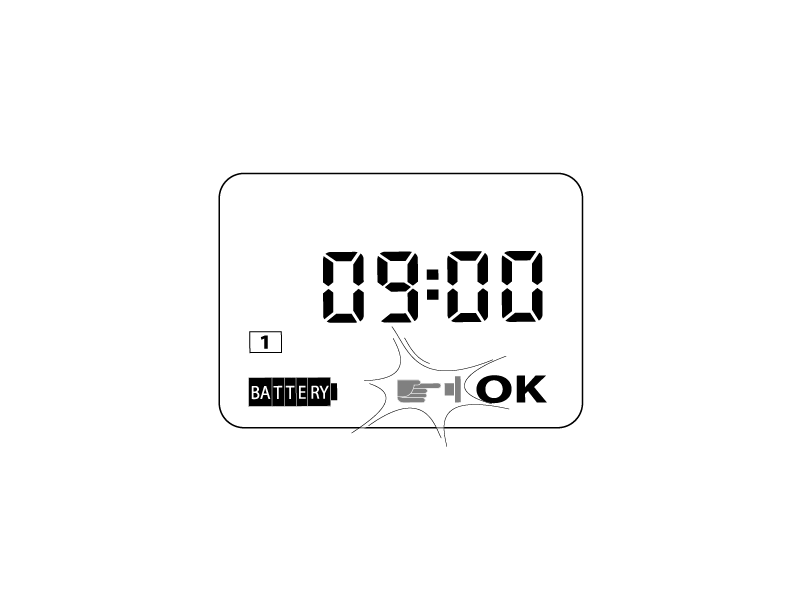

Attention : si le symbole clignotant apparaît, le programmateur attend une commande : appuyez sur une touche.

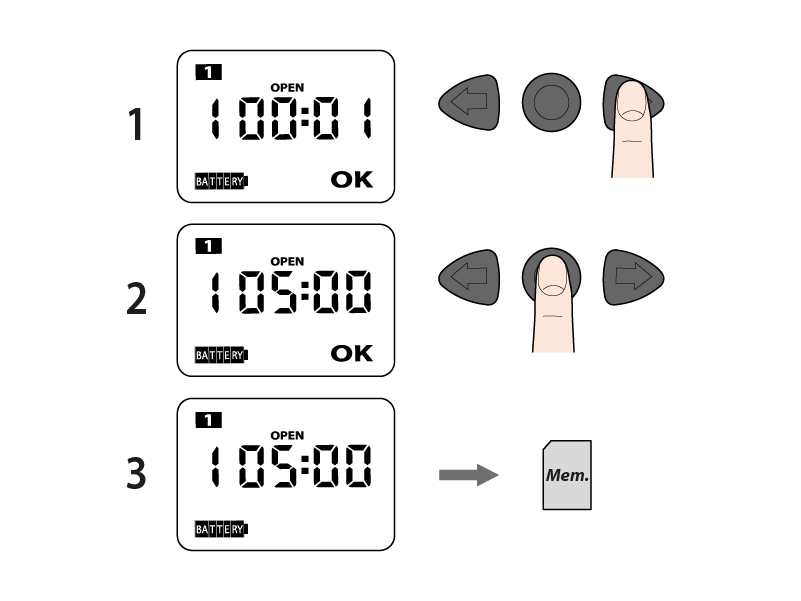

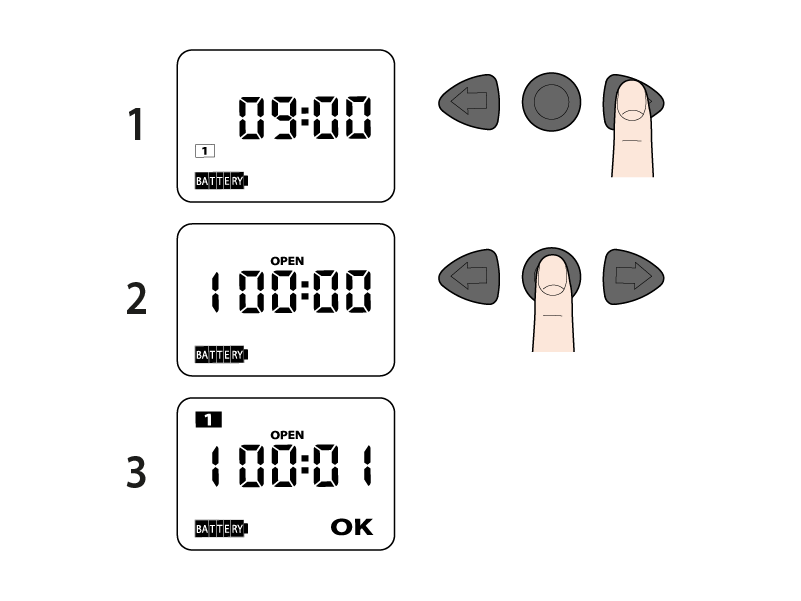

Après avoir défini l'heure et le jour courant, appuyez sur la flèche droite pour entrer dans la page du programme 1 de la ligne A. L'horaire 00:00 précédé de 1 (programme 1) apparaît. Appuyez sur la touche centrale ENTER.

Sur l'afficheur apparaît OK pour indiquer qu'il est possible de définir l'horaire d'ouverture avec les flèches (ex h 05:00) ; sur l'afficheur, en haut, apparaît 1 (programme 1). Confirmez l'horaire en appuyant sur ENTER.

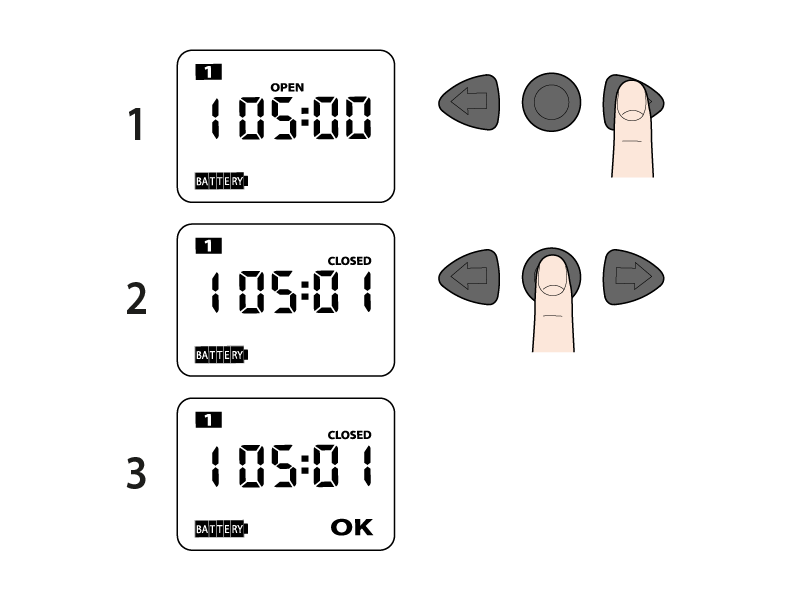

Appuyez sur la flèche droite pour passer à la page CLOSED (fermeture). Le programmateur propose automatiquement l'horaire de fermeture à 1 minute successive par rapport à l'horaire d'ouverture précédemment défini (ex ouverture 05:00 - horaire de fermeture proposé 05:01), l’horaire est précédé par 1 (programme 1). Appuyez sur ENTER.

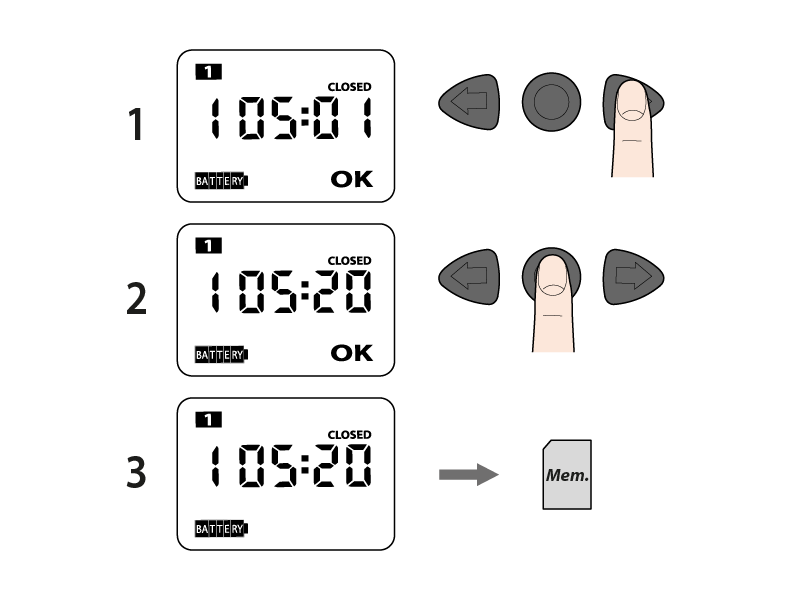

Sur l'afficheur apparaît OK pour indiquer qu'il est possible de définir l'horaire de fermeture avec les flèches (ex 05:20). Confirmez l'horaire en appuyant sur ENTER.

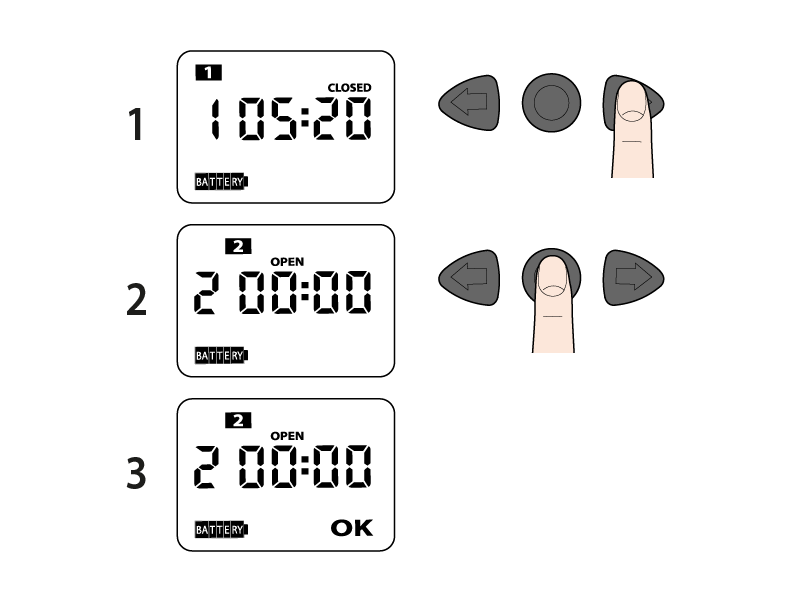

En appuyant sur la flèche droite, on entre dans la page de la première programmation (programme 2) de la ligne B. Sur l'afficheur apparaît l'horaire 00:00 OPEN précédé de 2 (programme 2). Appuyez sur ENTER.

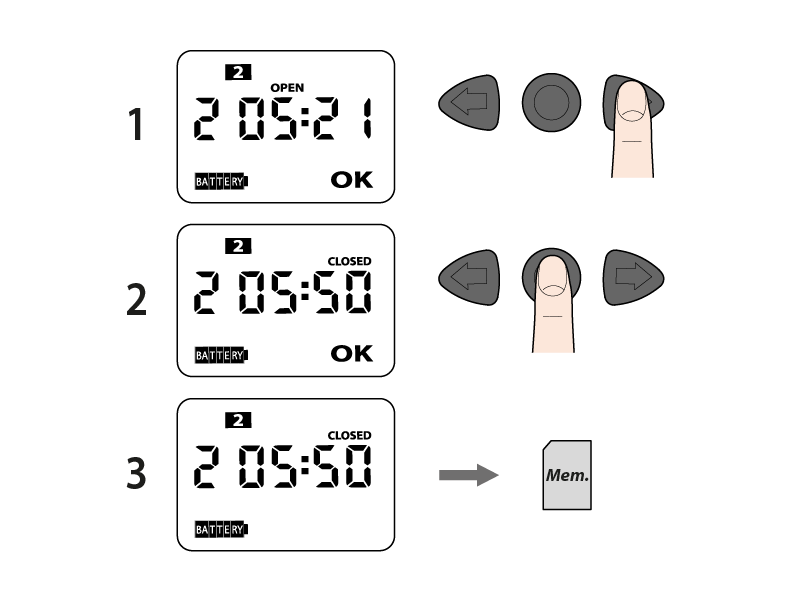

Sur l'afficheur apparaît le symbole OK pour indiquer qu'il est possible de définir l'horaire d'ouverture. Le programmateur propose automatiquement l’horaire d'ouverture à 1 minute successive par rapport à l'horaire de fermeture précédemment défini (du programme 1 - h 05:21). Appuyez sur ENTER et avec les flèches, choisissez l'horaire d'ouverture souhaité (ex 05:50). Sur l'afficheur, en haut, apparaît 2 (programme 2). Confirmez l’horaire en appuyant sur ENTER.

Procédez pour la fermeture du programme 2 avec la même modalité que celle du programme 1. Pour la programmation des ouvertures/fermetures des programmes restants (3-5 A ; 4-6 B), répétez les passages précédemment énumérés.

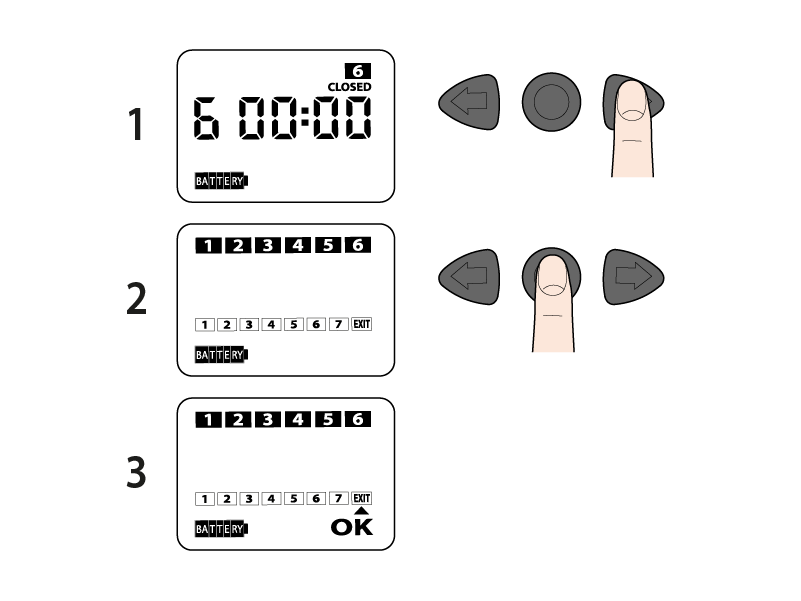

Appuyez sur la flèche droite jusqu'à visualiser la page de programmation hebdomadaire. Appuyez sur ENTER pour choisir les jours où vous souhaitez arroser, par défaut tous les jours de la semaine sont insérés.

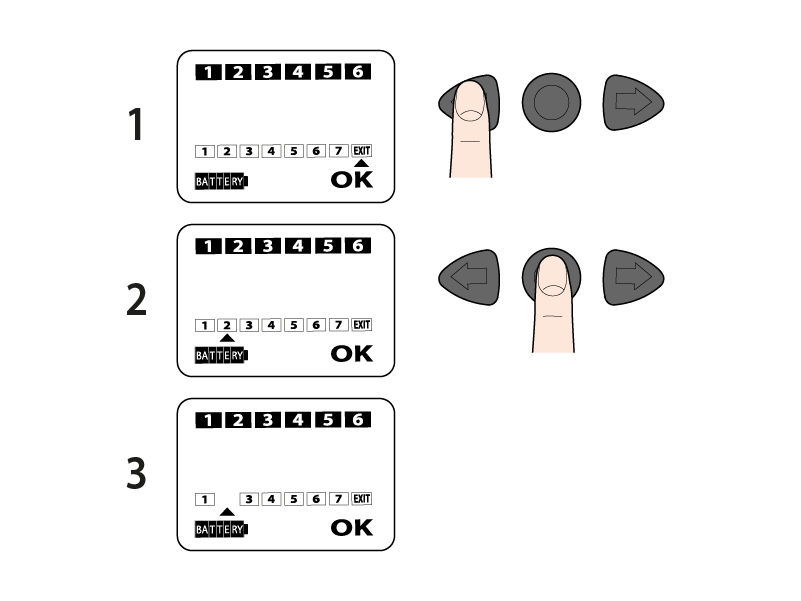

Avec les flèches, positionnez le curseur sous le jour à activer ou désactiver et appuyez sur ENTER.
Attention : les jours programmés valent pour les deux lignes. Le jour 1 coïncide avec le jour où le programmateur est réglé pour la première fois et sert de référence. Exemple : si jeudi = jour 1, pour sauter l'arrosage du vendredi le jour à éliminer est le 2.

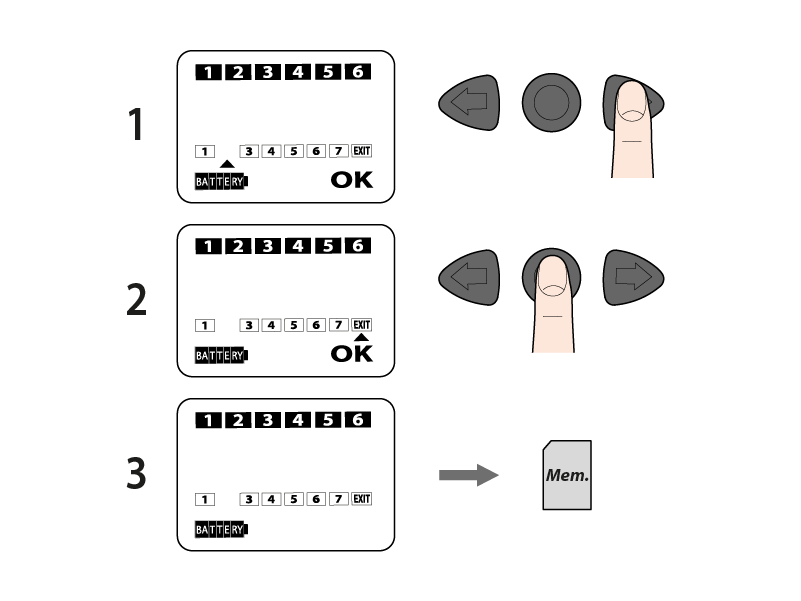

Positionnez le curseur sous EXIT. Appuyez sur ENTER.

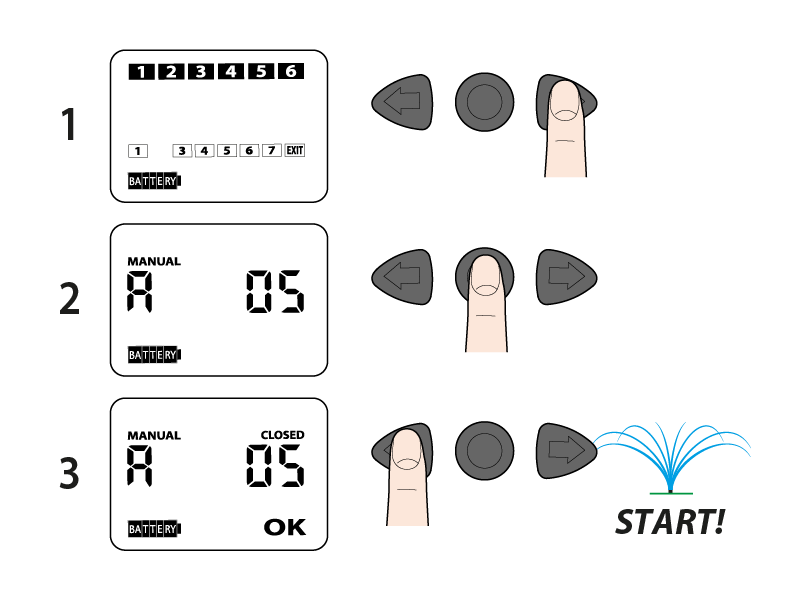

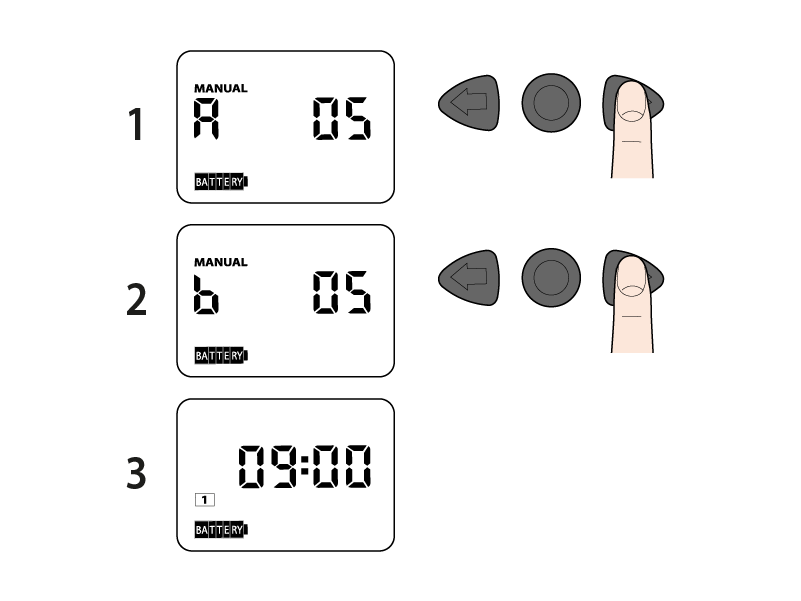

Avec la flèche droite, entrez dans la page de la programmation manuelle : fonction utile pour effectuer un ultérieur arrosage sans supprimer les programmes définis. Le programmateur règle automatiquement un temps d'arrosage de 5 minutes. Appuyez sur ENTER. Avec la flèche gauche, on active l'arrosage.

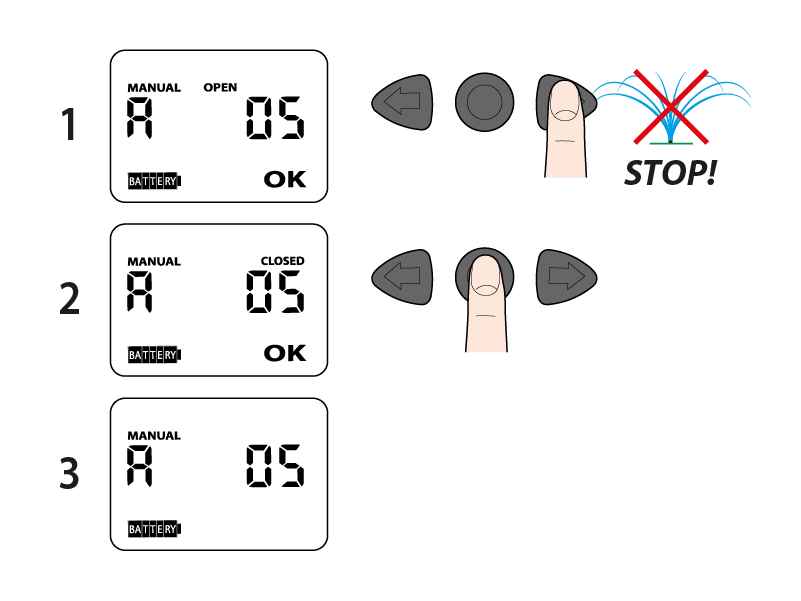

Pour interrompre l'arrosage, appuyez sur la flèche droite, puis sur ENTER.

En appuyant sur la flèche droite, on accède à la page de la programmation manuelle de la ligne B. Avec la flèche droite, on retourne à la page initiale (heure/jour).

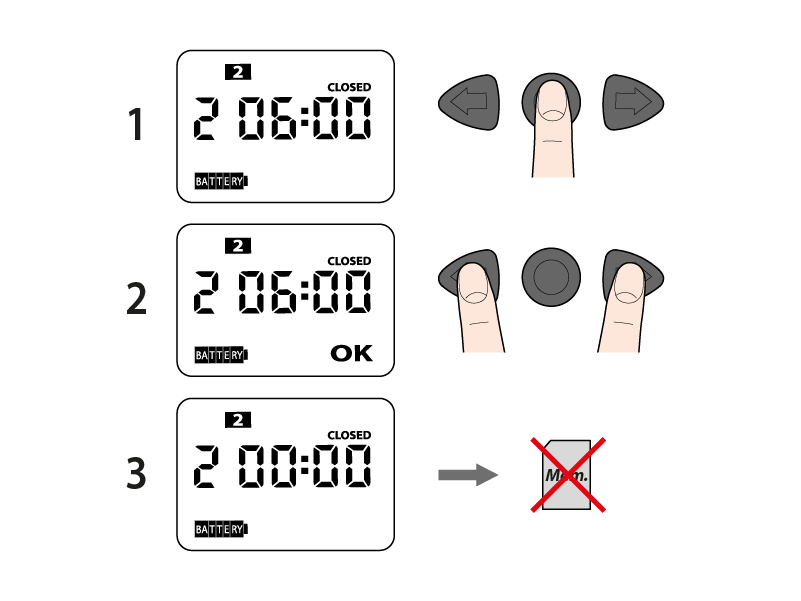

Pour supprimer un programme, allez dans la modalité CLOSED du programme à supprimer. Appuyez sur ENTER, puis sur les deux flèches en même temps.

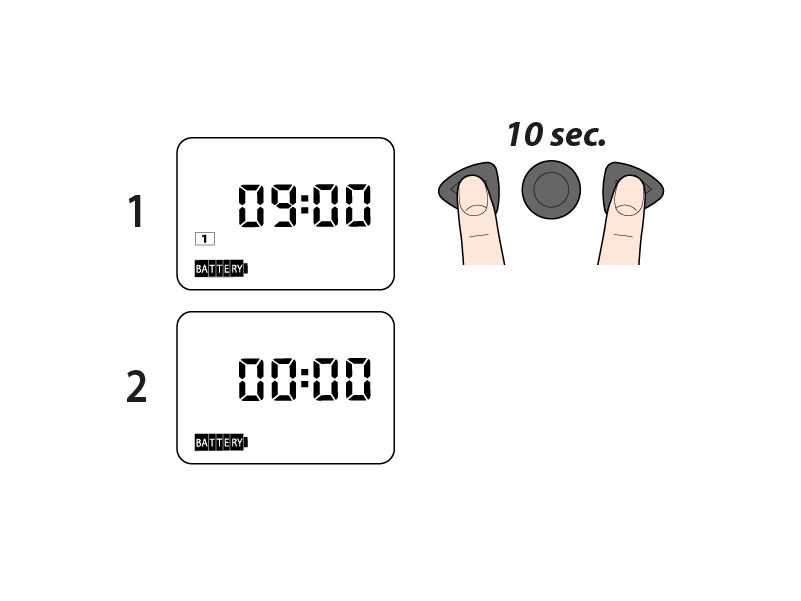

Pour réinitialiser complètement le programmateur, maintenez enfoncées en même temps les deux flèches pendant au moins 10 secondes, jusqu'à ce que sur l'afficheur apparaisse 00:00.

En fin de saison, avant l'arrivée des gelées hivernales, fermez l'eau et videz l'installation en ouvrant en mode manuel les vannes afin que l'eau restée à l'intérieur sorte.

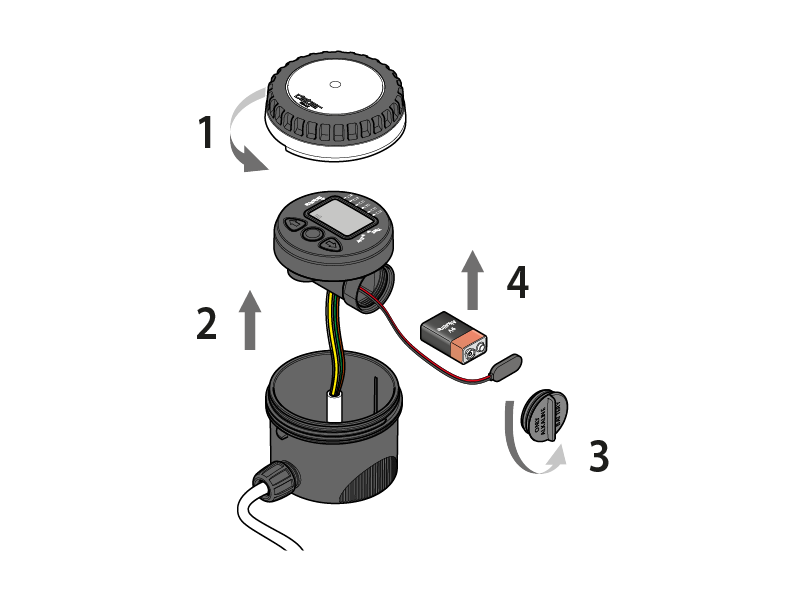

Dévissez le couvercle transparent et extrayez le module de commande. Dévissez le bouchon du logement de la pile et retirez la pile.

Revissez le bouchon en contrôlant que le joint d'étanchéité soit correctement dans son logement. Repositionnez le module de commande en suivant le guide et refermez le couvercle transparent en contrôlant que le joint d'étanchéité soit correctement positionné dans son logement. Avec l'arrivée de la nouvelle saison, insérez une nouvelle pile.
