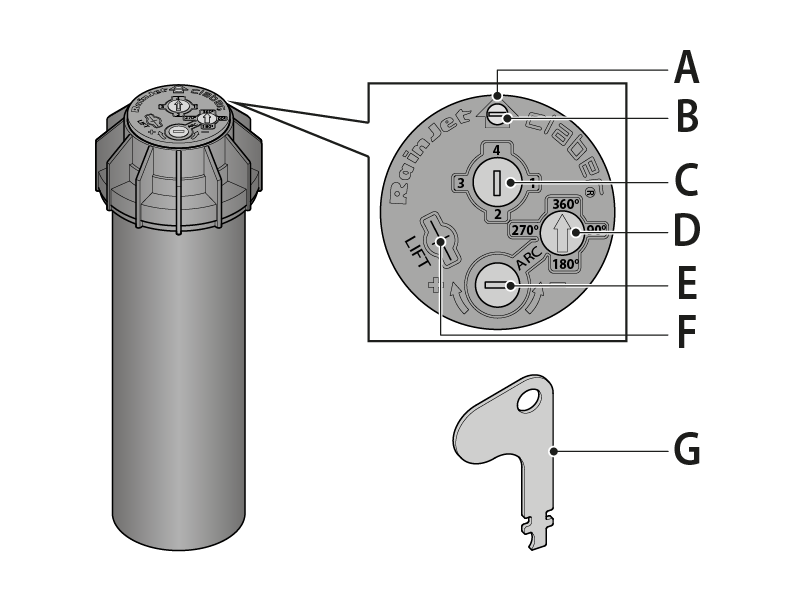

A) Position de travail du gicleur
B) Vis de réglage de la portée
C) Insertion de la clé ou du tournevis pour la sélection du gicleur
D) Indicateur d’angle de rotation de travail
E) Réglage du secteur d’arrosage
F) Trou pour soulever la tourelle
G) Clé

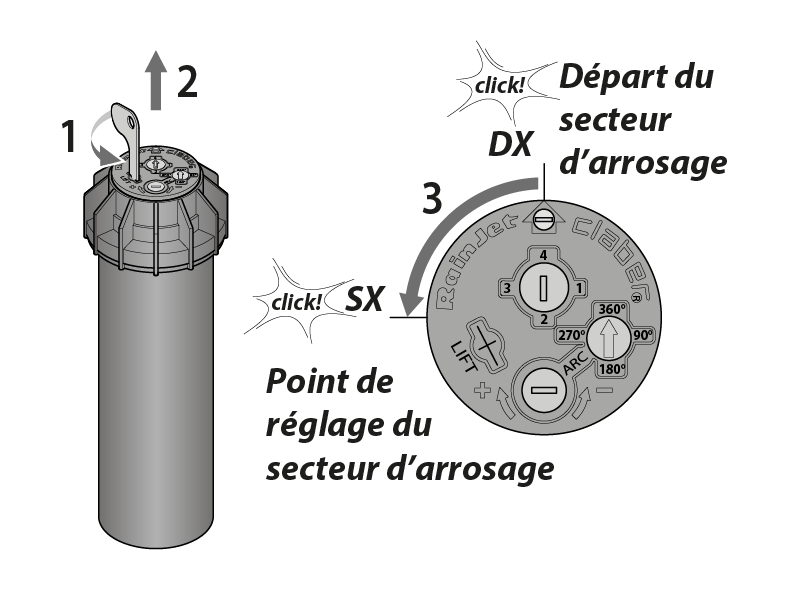

Soulevez et tournez la tourelle avec les doigts (1-2), sans forcer, vers la gauche (3) (dans le sens contraire des aiguilles d’une montre) jusqu’au stop,

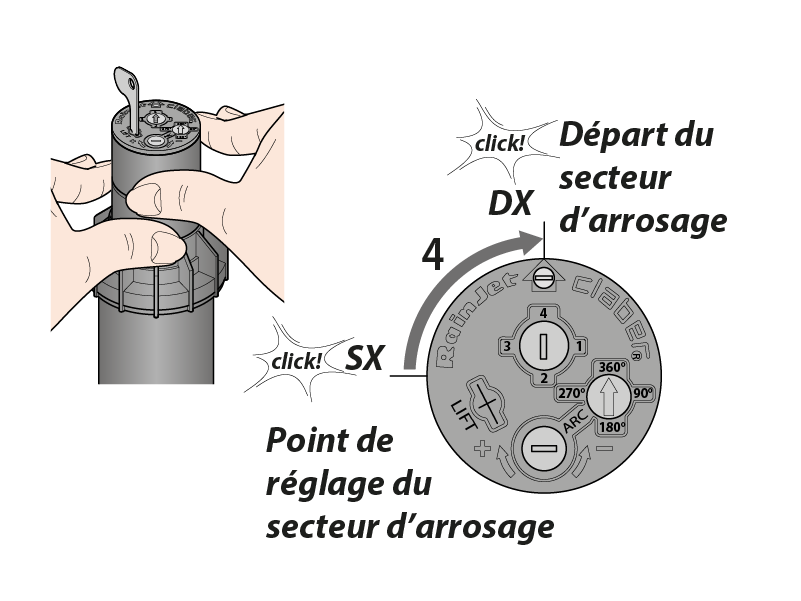

puis tournez-la vers la droite (4) (dans le sens des aiguilles d’une montre), toujours sans forcer, jusqu’à ce qu’elle s’arrête de nouveau. C’est le point de départ du réglage. L’arroseur commencera à fonctionner à partir de ce point, en tournant dans le sens contraire des aiguilles d’une montre.

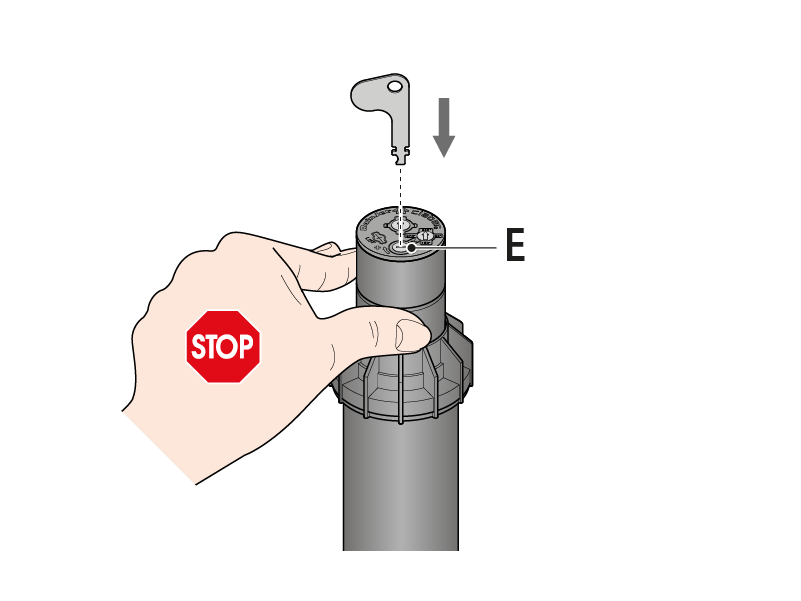

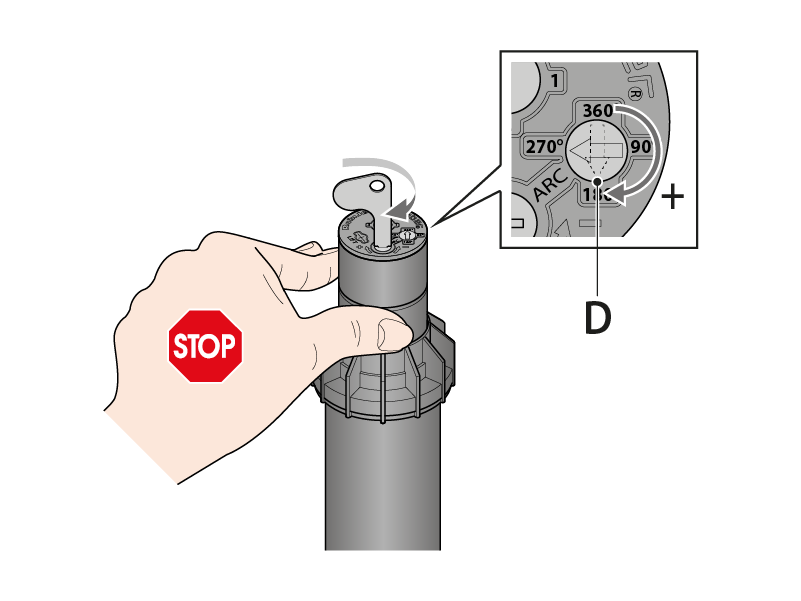

Insérez la clé dans la fente “E”.

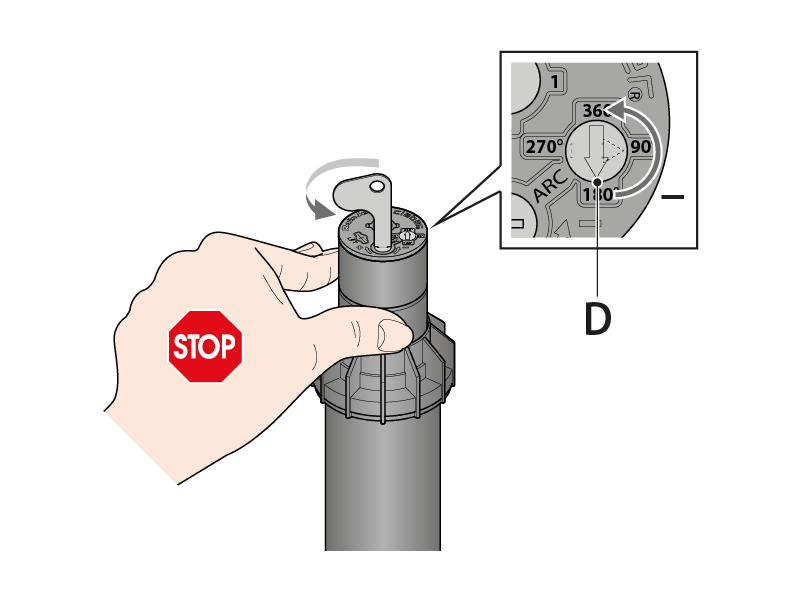

Pour augmenter le secteur d’arrosage : maintenez bloquée la tourelle avec les doigts et tournez la clé dans le sens des aiguilles d’une montre jusqu’à ce que l’indicateur “D” indique l’angle d’arrosage souhaité.

Pour diminuer le secteur d’arrosage : maintenez bloquée la tourelle et tournez la clé dans le sens contraire des aiguilles.

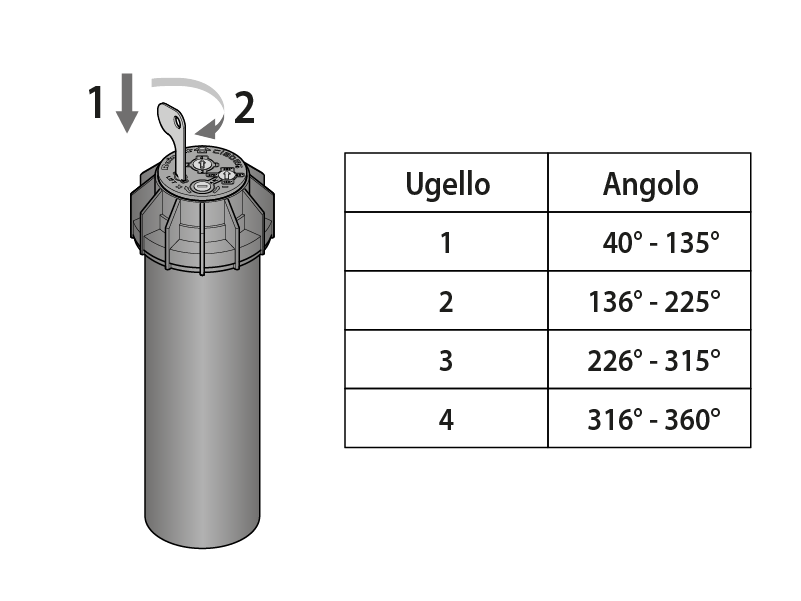

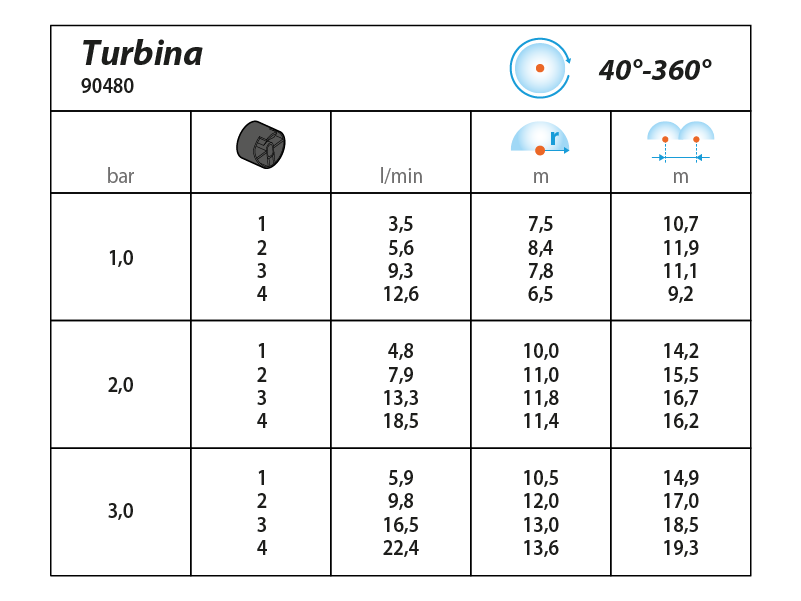

Dans la position relevée, insérez la clé fournie, ou un tournevis plat, dans le trou pour la sélection du gicleur, situé au sommer de la turbine. Tournez la clé ou le tournevis jusqu’à choisir le gicleur souhaité en fonction de l’angle de travail réglé.

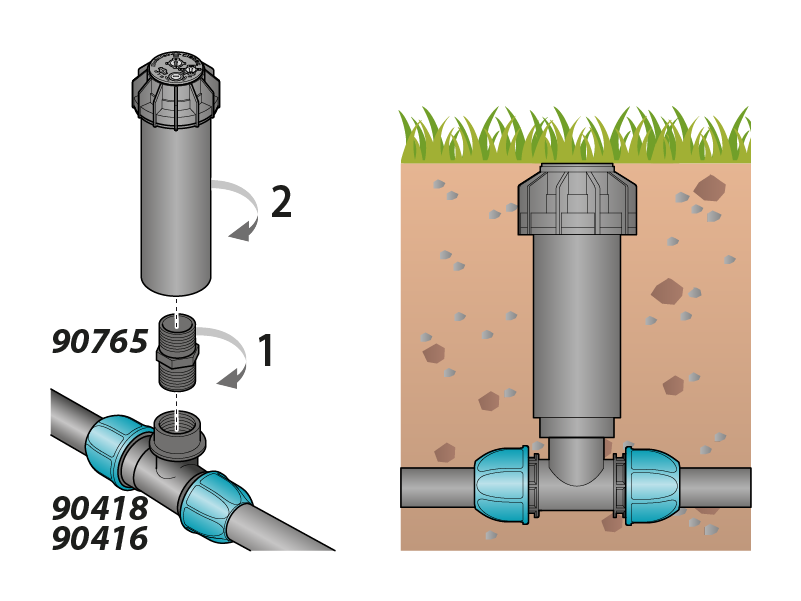

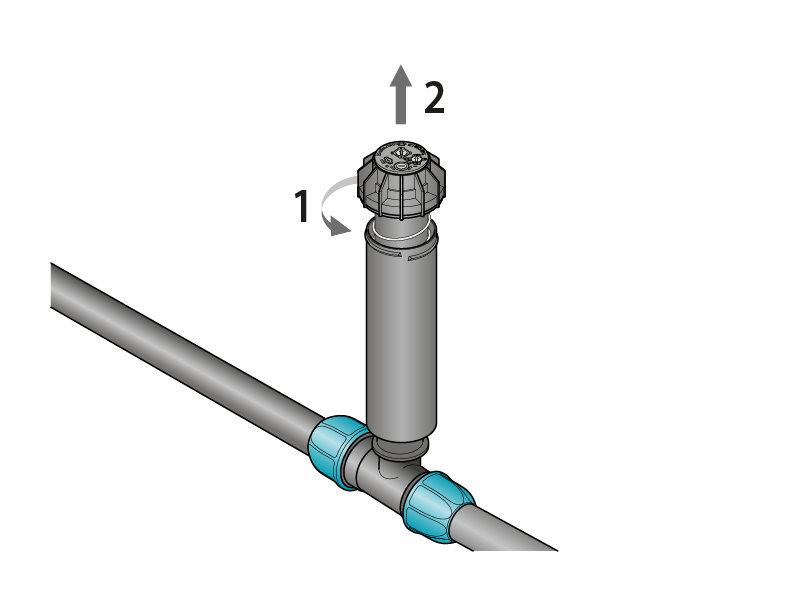

Vissez l’arroseur sur la rallonge filetée de 3/4” située dans le terrain,

en réglant la hauteur au ras du terraina.

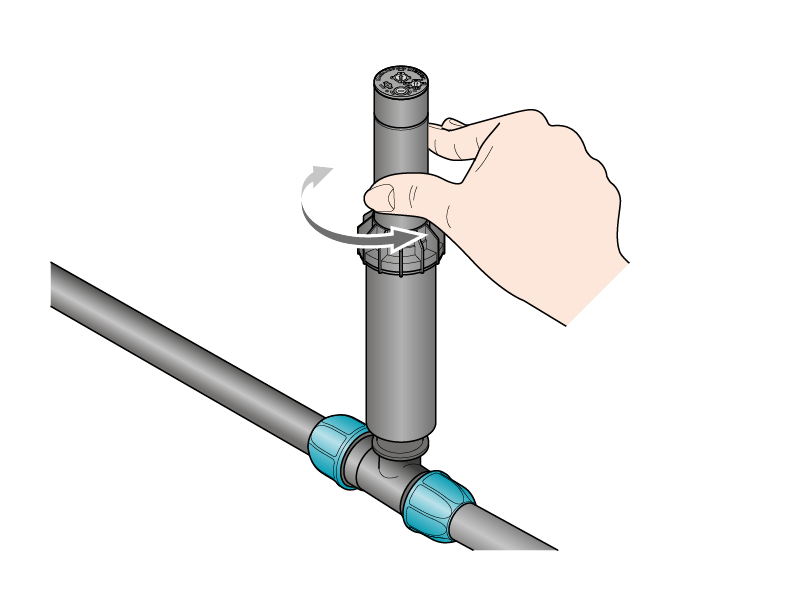

Tournez Le Corps Central De L’arroseur. En position relevée, saisissez avec la main le corps central présent sous la tourelle et avec le gicleur en position de départ orientez-le, en tournant le corps central dans la position de démarrage souhaitée.

Important : ne saissez jamais l’arroseur par la tourelle. Maintenez-le bloqué avec la main en saissiant uniquement le corp central présent sous la tourelle. Une fois la position de départ déterminée, suivez les instructions pour diminuer ou augmenter le secteur d’arrosage, comme décrit ci-dessus. Cette dernière opération se prête également au réglage de l’arroseur en phase de travail ou lorsque celui-ci est déjà recouvert de terre.

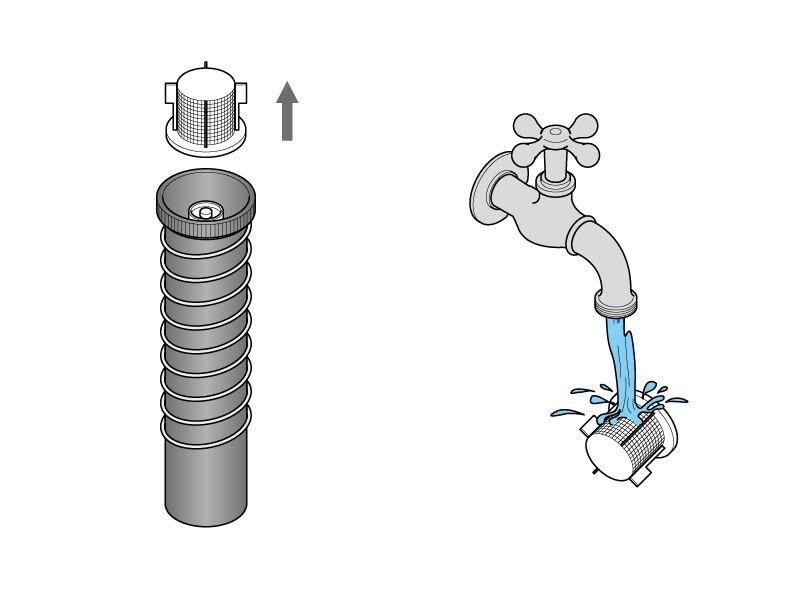

Dévissez la bague et extrayez le corps complet de l’enveloppe externe.

Le filtre est situé à la base du groupe et peut être facilement extrait, nettoyé et réintroduit.
