Arroseur à turbine de moyenne portée
code 90474

Télécharger le guide
DÉTERMINATION DE L’ANGLE DE TRAVAIL. Trouver le point de démarrage de l’arrosage

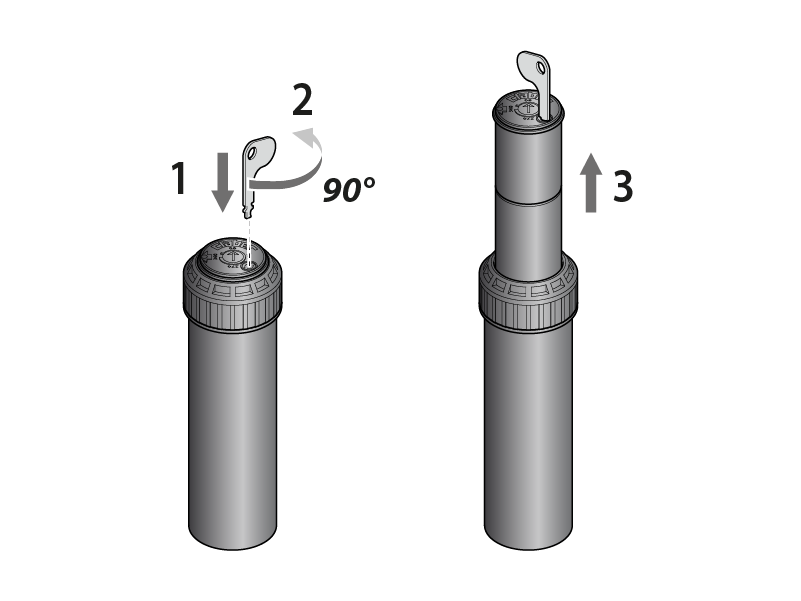

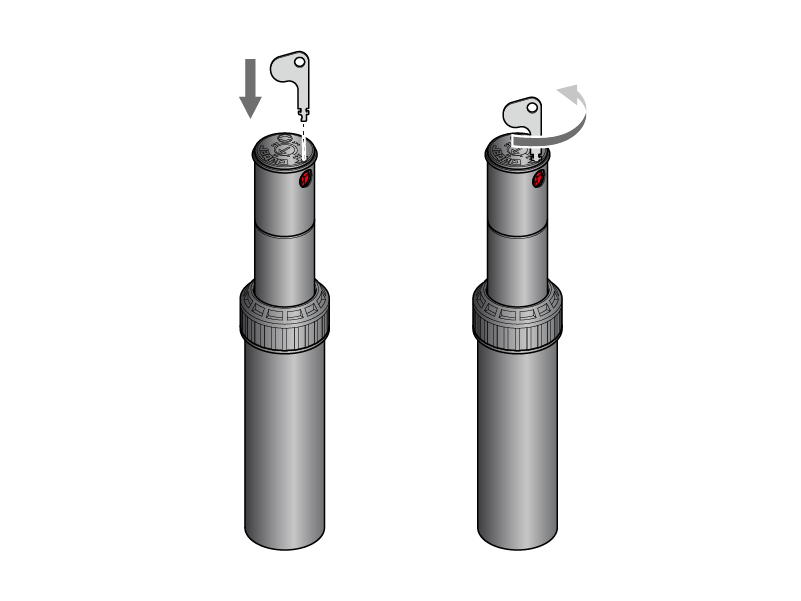

Introduire la clé dans la fissure pour soulever l'arroseur.

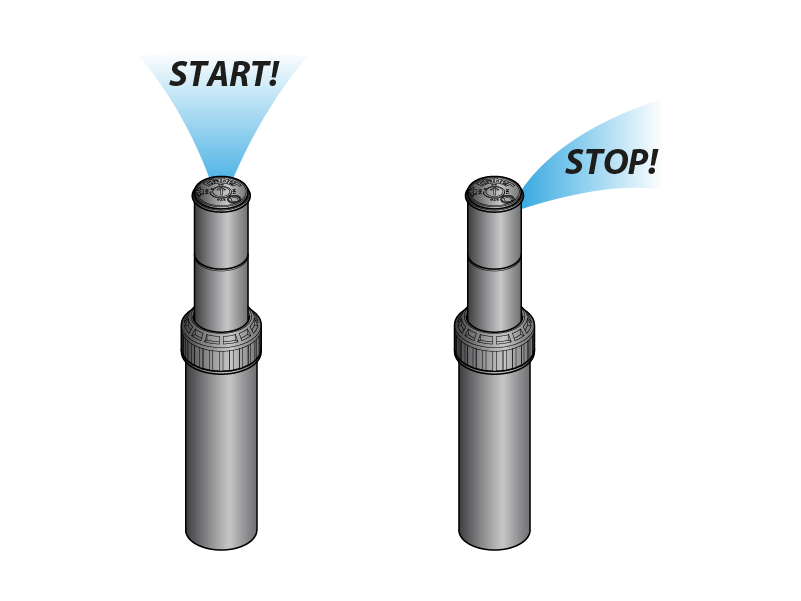

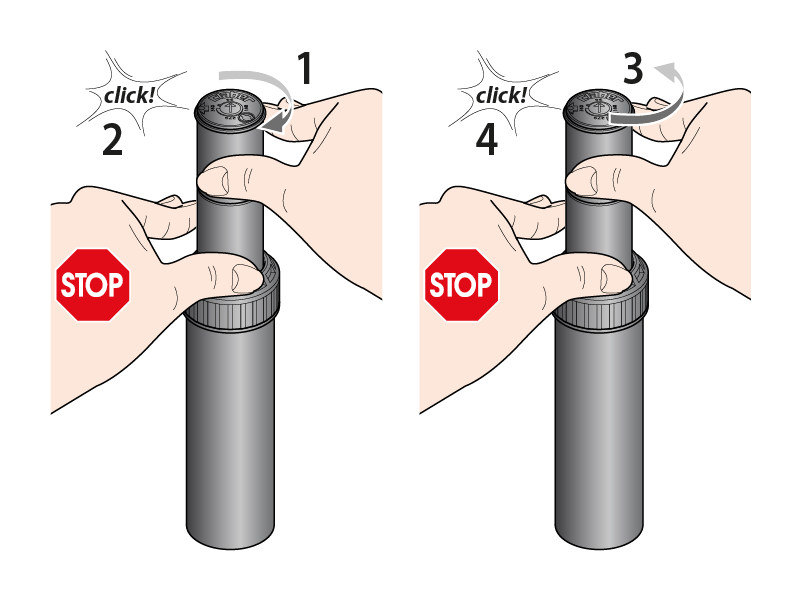

Tournez la tourelle à la main sans forcer en sens horaire jusqu'à la position de “stop” ; puis en sens anti-horaire jusqu'à un second arrêt.

L’arroseur commencera à fonctionner en sens horaire.

MODIFIER L'ANGLE D'ARROSAGE

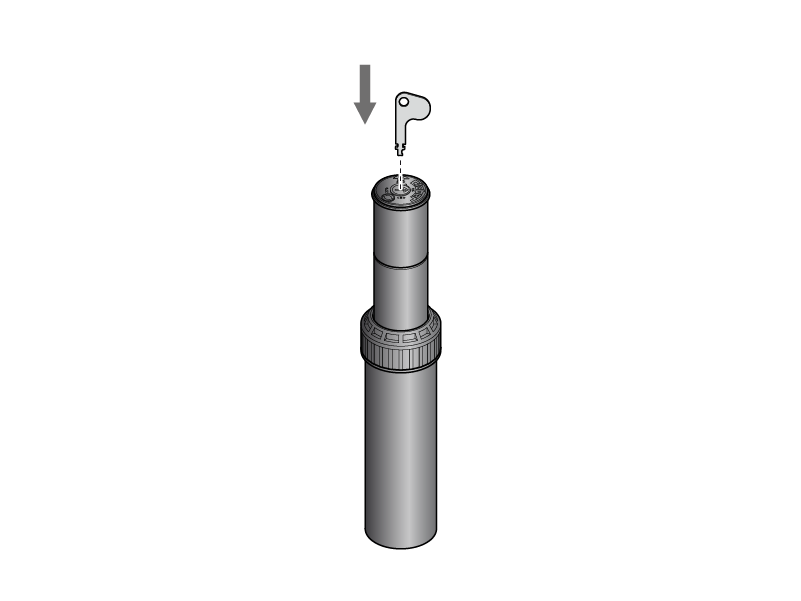

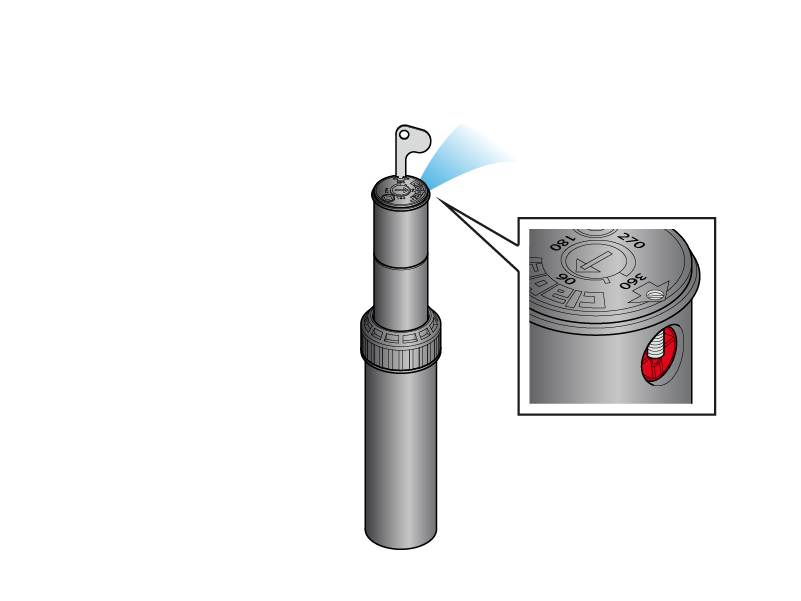

Introduire la clé dans la fente au-dessus de la flèche.

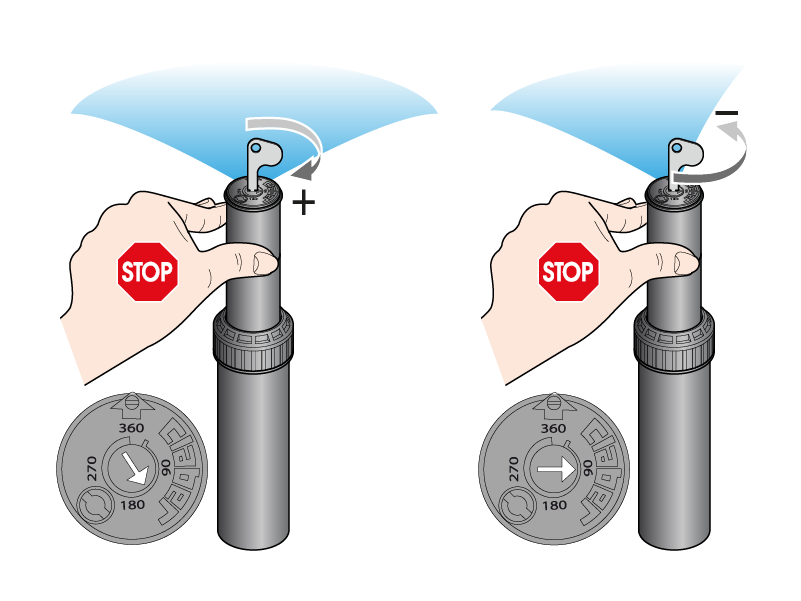

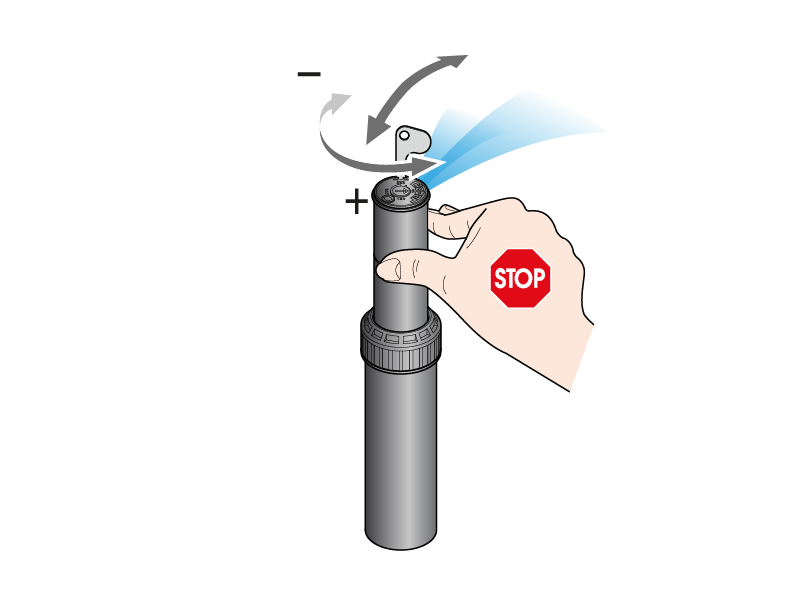

Maintenir la tourelle avec une main et tourner la clé en sens horaire, jusqu'à ce que la flèche se place sur le secteur de travail voulu.

RÉGLER LA LONGUEUR DU JET

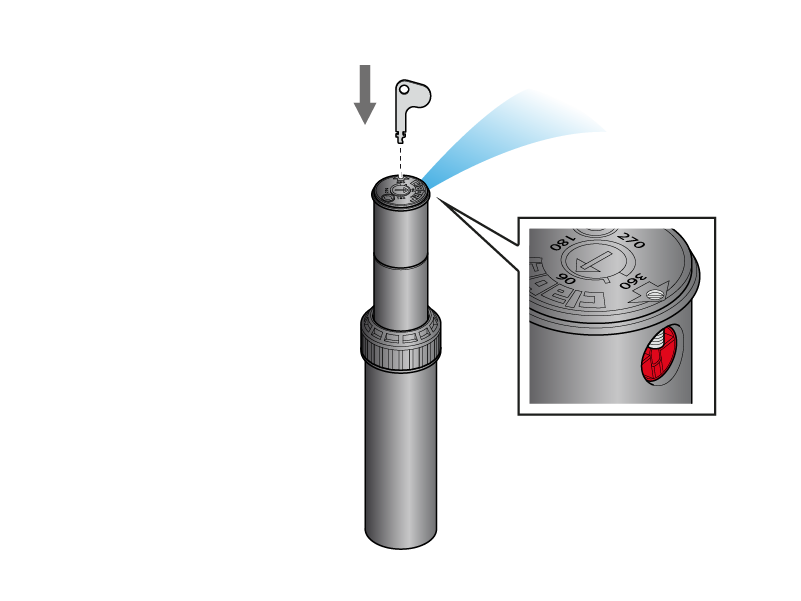

Pour réduire la longueur du jet, introduire la clé dans la vis brise-jet.

Tourner en sens horaire.

REMPLACEZ LA BUSE

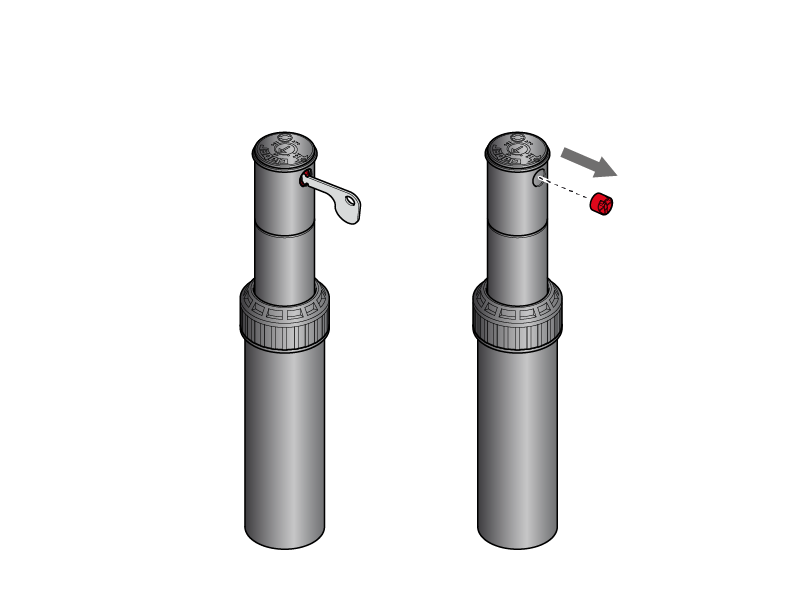

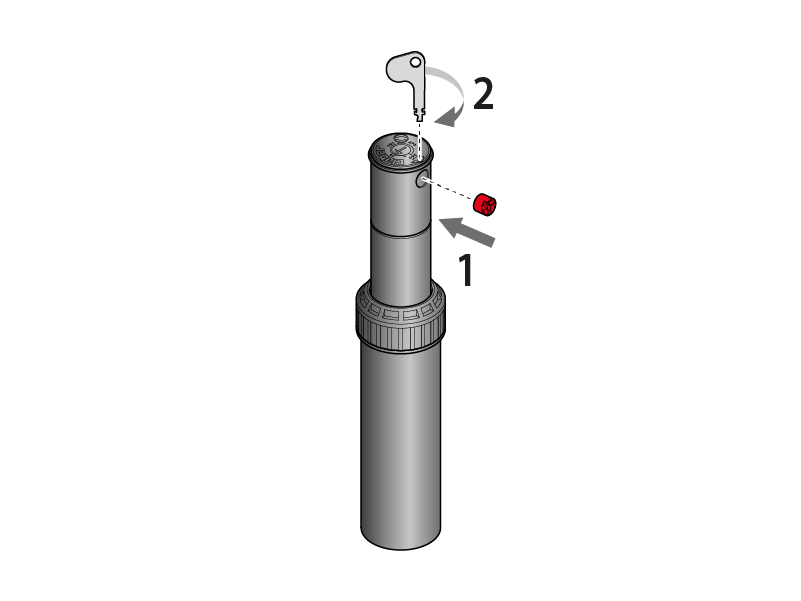

Dévisser complètement la vis brise-jet et extraire le gicleur en vous aidant de la clé.

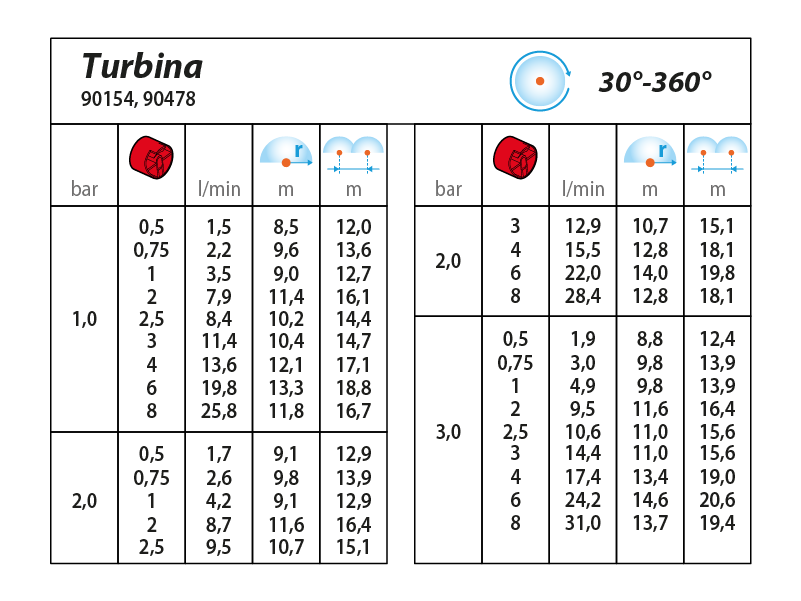

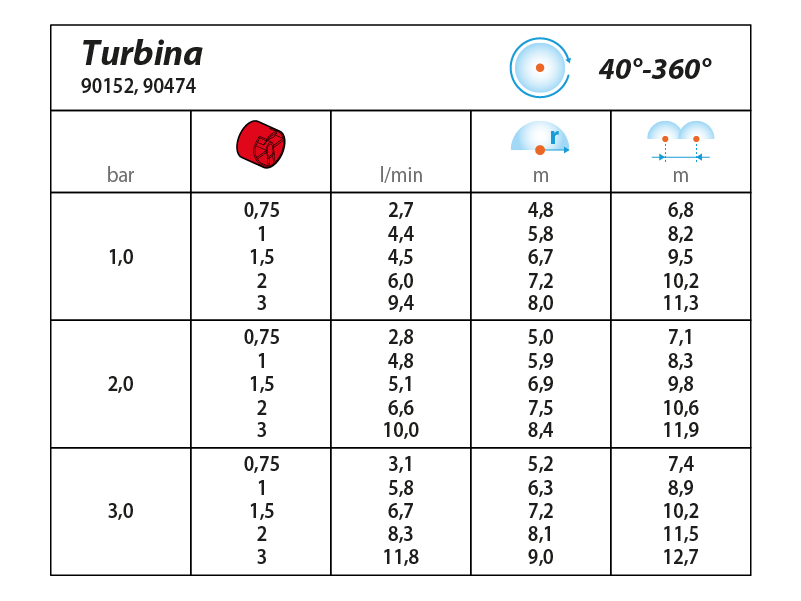

TABLES CONCERNANT LES CONSOMMATIONS DES ARROSEURS

Cod. 90152, 90474

Cod. 90154, 90478
