Branchez le programmateur sur un robinet d'eau domestique. Assurez-vous que le robinet soit muni d'un raccord fileté mâle de 3/4”(utilisez un adaptateur, si nécessaire). Vissez la bague de serrage de la prise 3/4” femelle sur le robinet. Attention : la bague de serrage doit être impérativement serrée à la main ; n'utilisez en aucun cas des pinces ou d'autres outils. Branchez les circuits aux prises dotées de raccord rapide "Quick-Click System" ou fileté, en utilisant les raccords appropriés.

N'installez pas le programmateur à l'intérieur de regards, sous le niveau du terrain ou dans des bâtiments. Utilisez l'eau du réseau de distribution de l'eau ou filtrez-la. N'utilisez pas le programmateur avec des substances chimiques ou liquides autres que l'eau. N'utilisez pas le programmateur avec des pressions d'exercice inférieures à 0,5 bar (7,3 psi) ou supérieures à 10 bar (145 psi). N'oubliez pas d'ouvrir le robinet et de fermer le couvercle du programmateur.

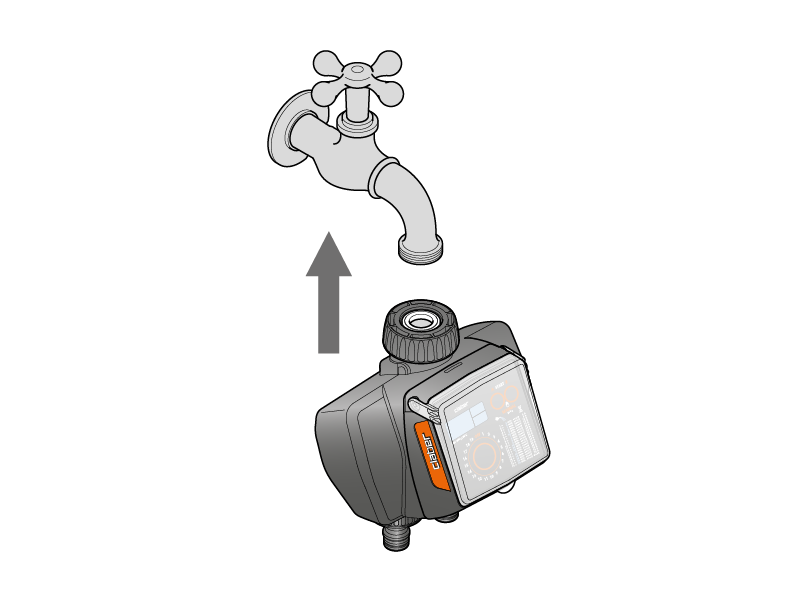

Branchez le programmateur au robinet.

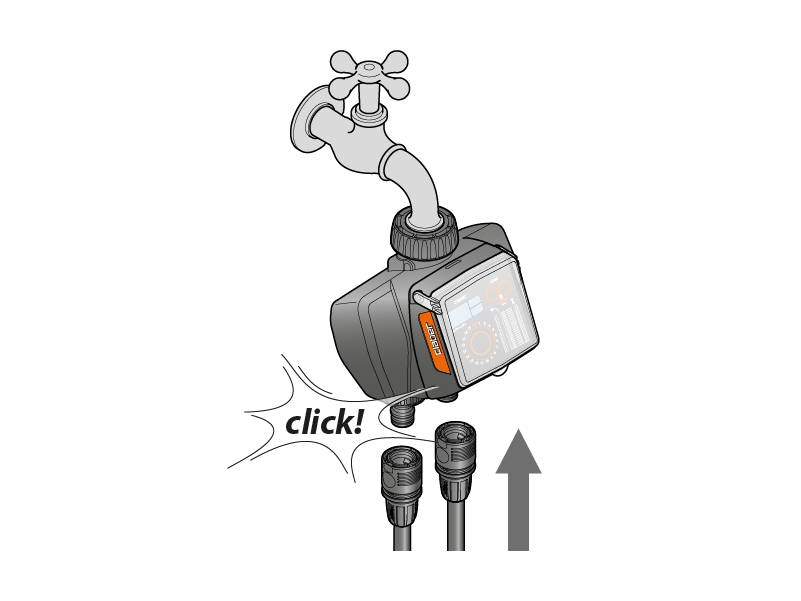

Branchez le tuyau sur le circuit ou réseau d’arrosage.

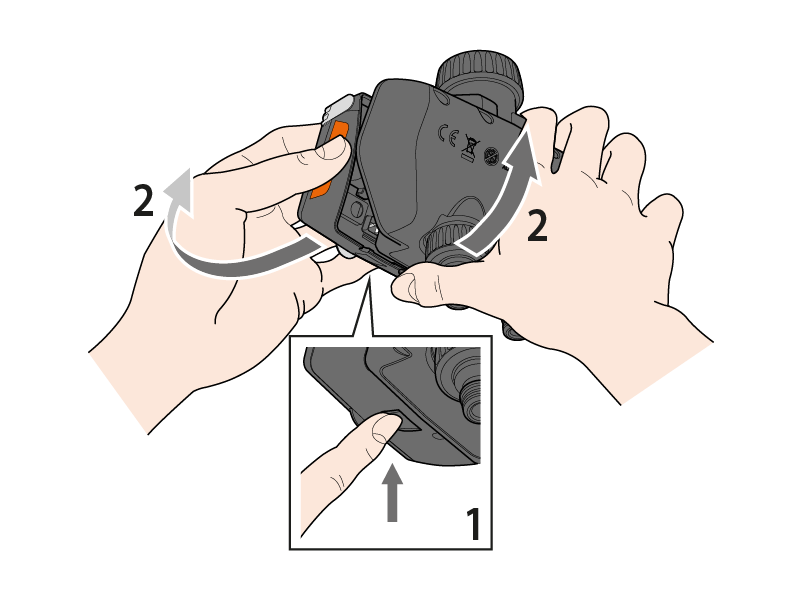

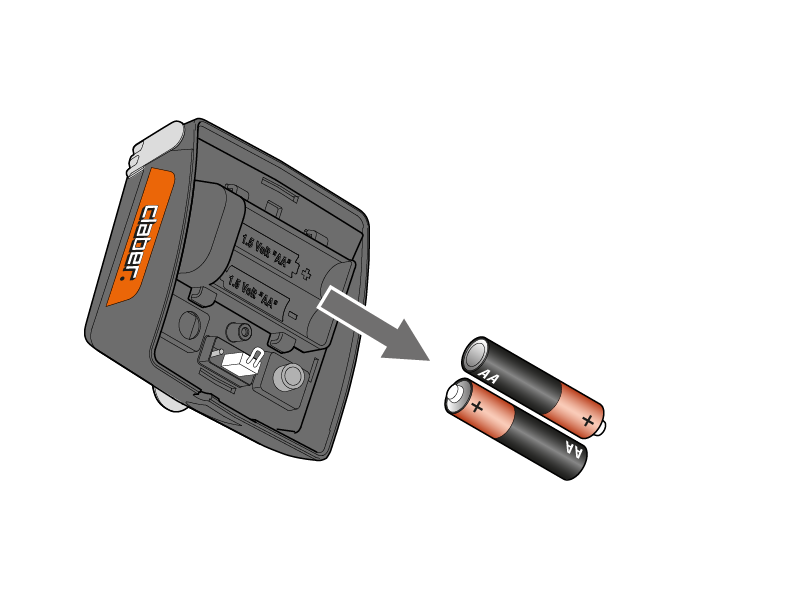

Pour insérer ou remplacer les piles, appuyez à fond sur la touche inférieure et simultanément décrochez la partie avant du programmateur.

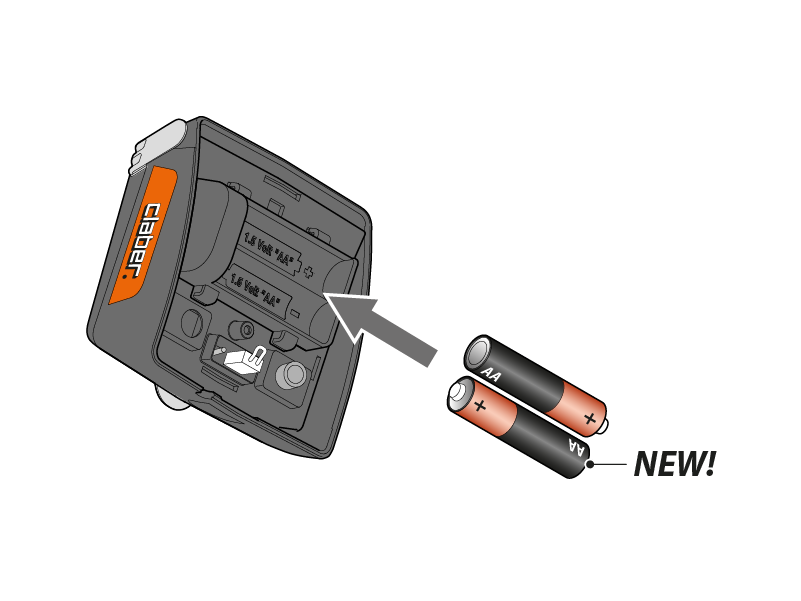

Utilisez 2 piles de 1,5 V type AA (LR6) alcalines, neuves, de marque et avec une date d'expiration supérieure à un an. Insérez-les dans le support prévu à cet effet en respectant la polarité. Les piles doivent être remplacées dans les 2 heures qui suivent le retrait de leur logement, sinon les programmations ne restent pas en mémoire.

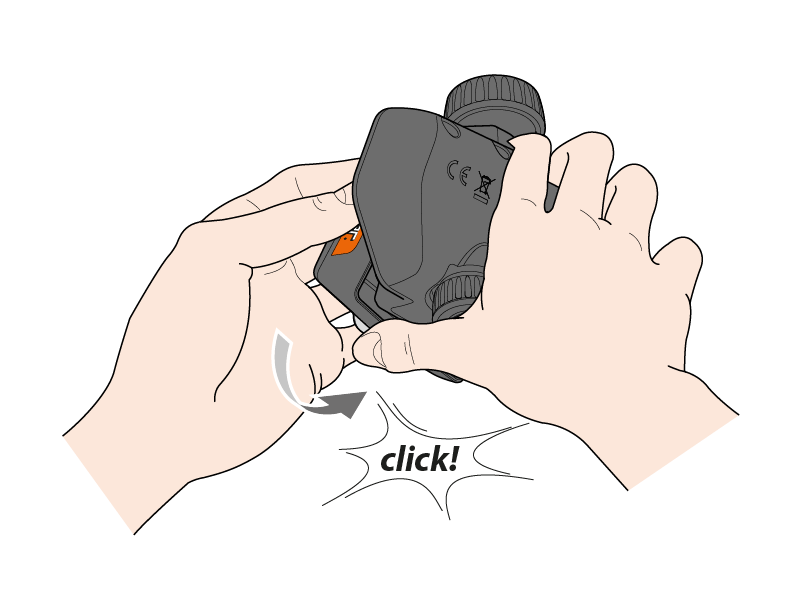

Refermez le programmateur en accouplant les deux parties de celle-ci jusqu'à entendre le déclic de la touche inférieure.

Important : remplacez toujours les piles au début de chaque saison !
Une fois que les piles sont complètement déchargées, la centrale interrompt automatiquement ses fonctions et ferme les vannes. Ne remplacez jamais les piles pendant que le programmateur est en train d'arroser, sinon le flux d'eau ne s'arrête pas à la fin du cycle.

Le programmateur est équipé de deux lignes, A et B, programmables indépendamment.

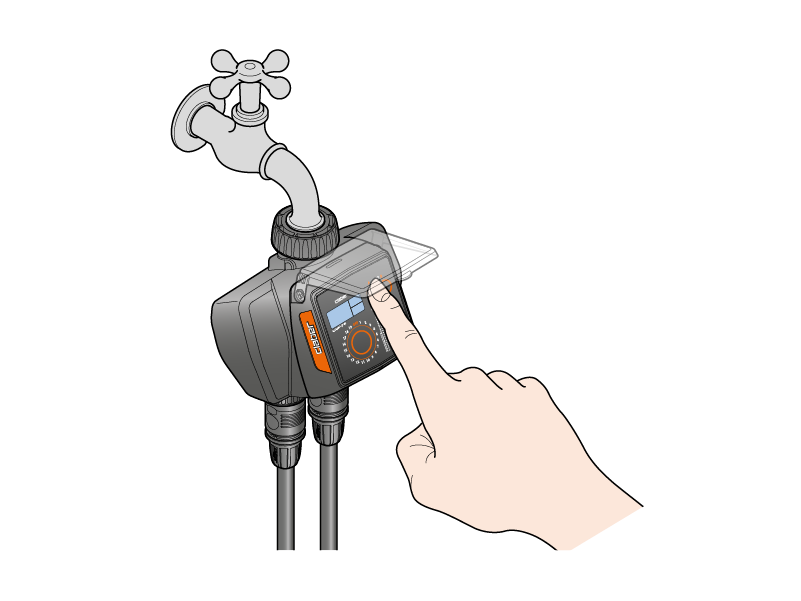

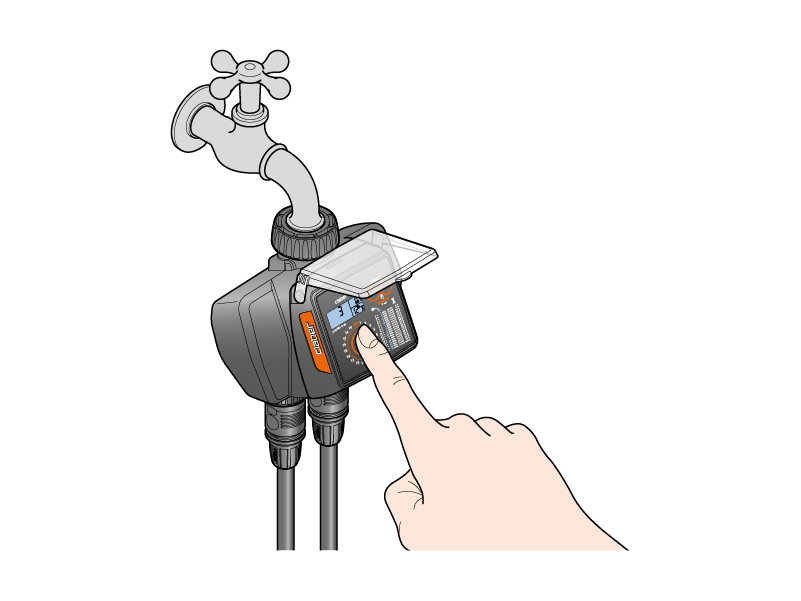

Appuyez une fois sur une touche pour allumer l'afficheur et procéder à la configuration du programme.

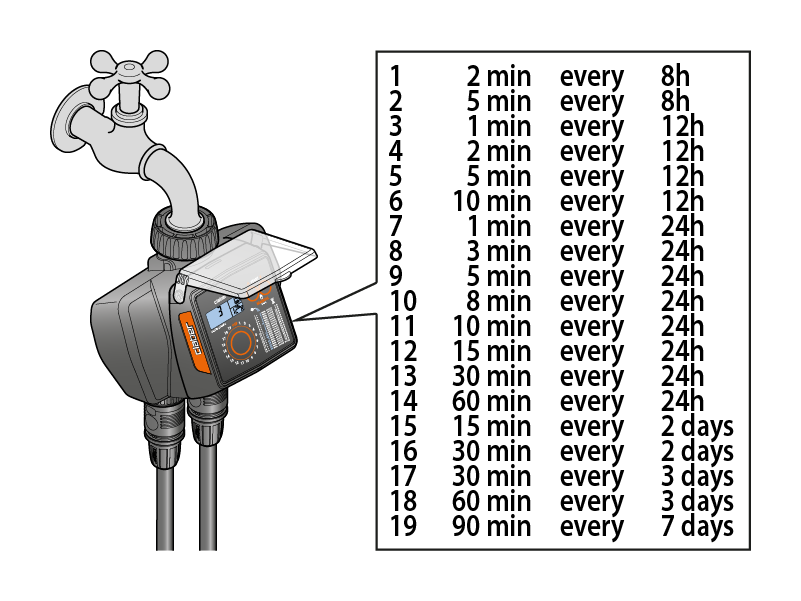

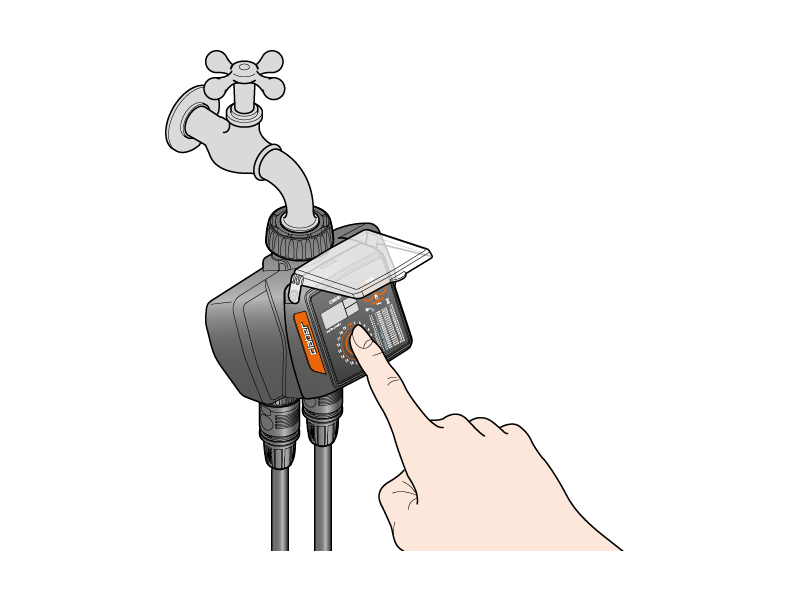

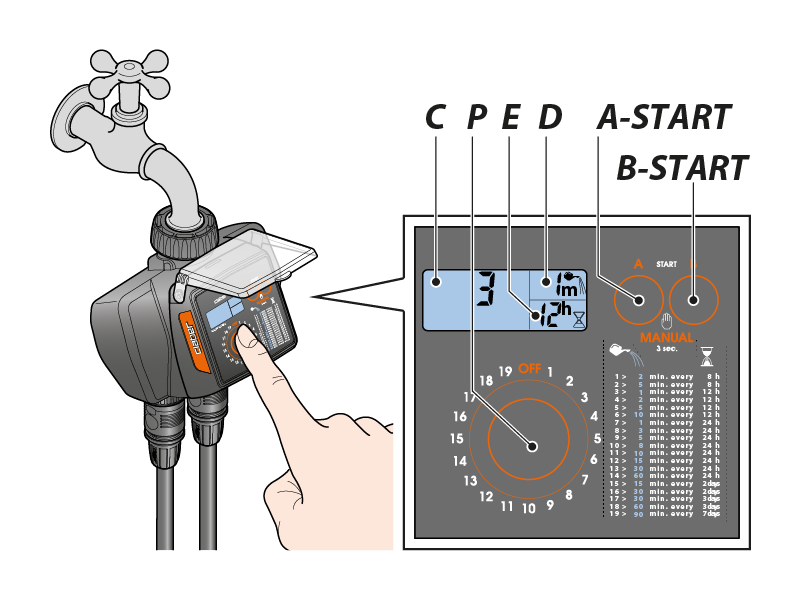

Appuyez une ou plusieurs fois sur la touche « P » jusqu'à visualiser sur l'afficheur « C » le programme adapté à vos besoins (par ex. 3 = 1 minute toutes les 12 heures) : sur l'afficheur « D » apparaît la durée (combien de minutes arroser) ; sur l'afficheur « E » apparaît la fréquence (tous les combien arroser).

Les durées et les fréquences sont prédéfinies et non modifiables.

Attention : si la programmation saisie prévoit un arrosage simultané des deux lignes, le programmateur, afin de garantir un débit adapté à l'installation, repousse automatiquement l'horaire d'ouverture d'une ligne.

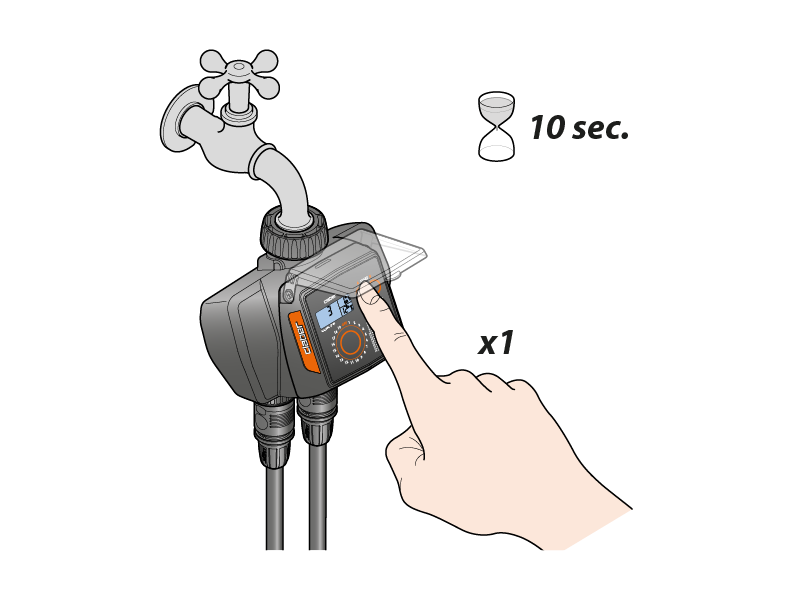

Démarrage immédiat. Dans les 10 secondes qui suivent la sélection du programme, appuyez 1 seule fois sur la touche « A-START » (démarrage de l'arrosage sur la ligne A) ou « B-START » (démarrage de l'arrosage sur la ligne B). Une fois que vous avez relâché la touche, et après que l'inscription “0 h” ait clignoté 3 fois sur l'afficheur, l’arrosage automatique de la ligne sélectionnée partira immédiatement.

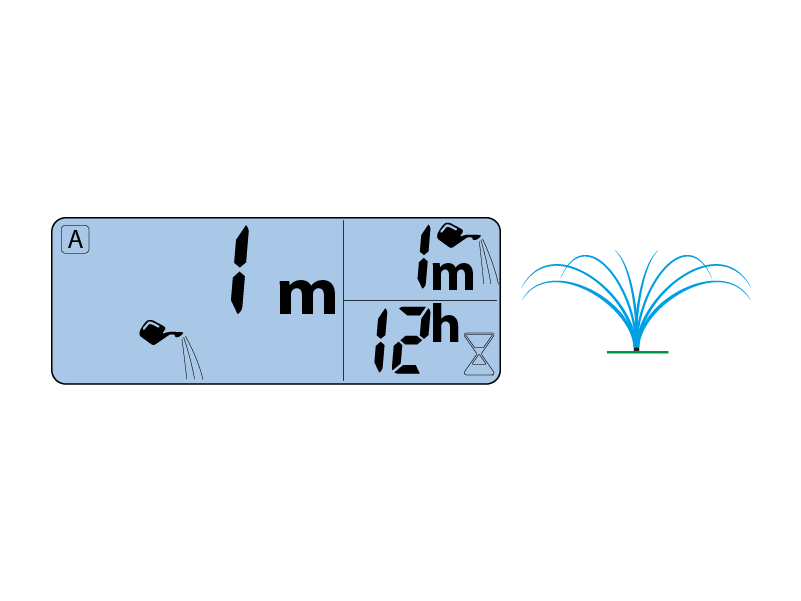

Sur l'afficheur « C » apparaissent le symbole “arrosoir” indiquant que l'arrosage est en cours et la durée restante avant la fin de l'arrosage, ainsi que le symbole A ou B indiquant le circuit activé.

À la fin de l'arrosage, sur l'afficheur « C » apparaissent : le symbole A ou B indiquant le circuit qui sera ensuite activé en premier et la durée restante avant le déclenchement de l'arrosage suivant, qui est visualisée au-dessus du symbole “sablier”. Sur l'afficheur « D » - « E » apparaîtront respectivement la durée de l'arrosage et la fréquence.

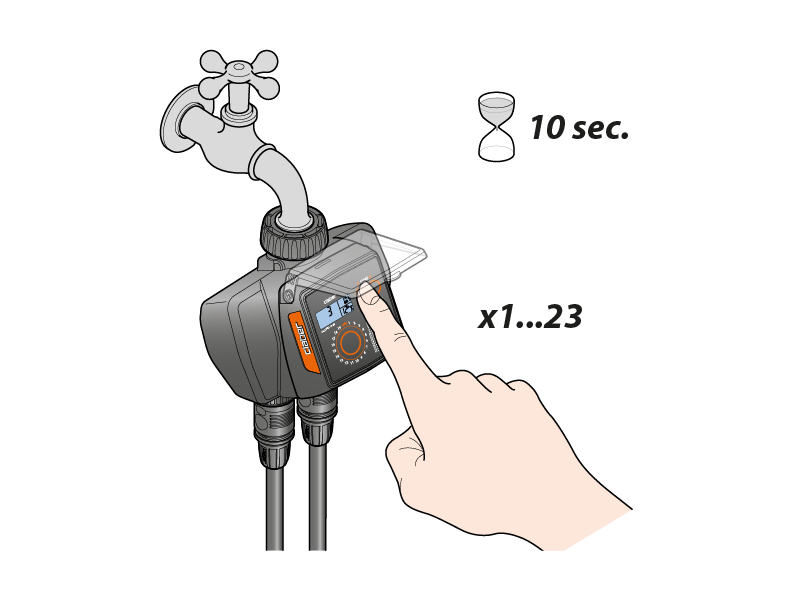

Dans les 10 secondes qui suivent la sélection du programme, appuyez plusieurs fois sur la touche « A-START » ou « B-START » pour programmer la ligne A ou la ligne B, jusqu'à visualiser sur l'afficheur « C » le retard souhaité pour le départ de l'arrosage, qui pourra être configuré d'un minimum de 1 heure à un maximum de 23 heures.

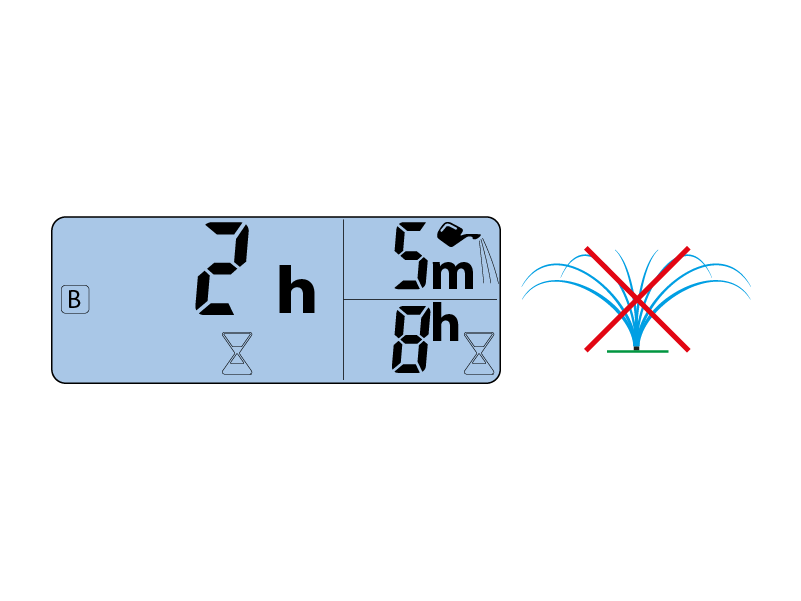

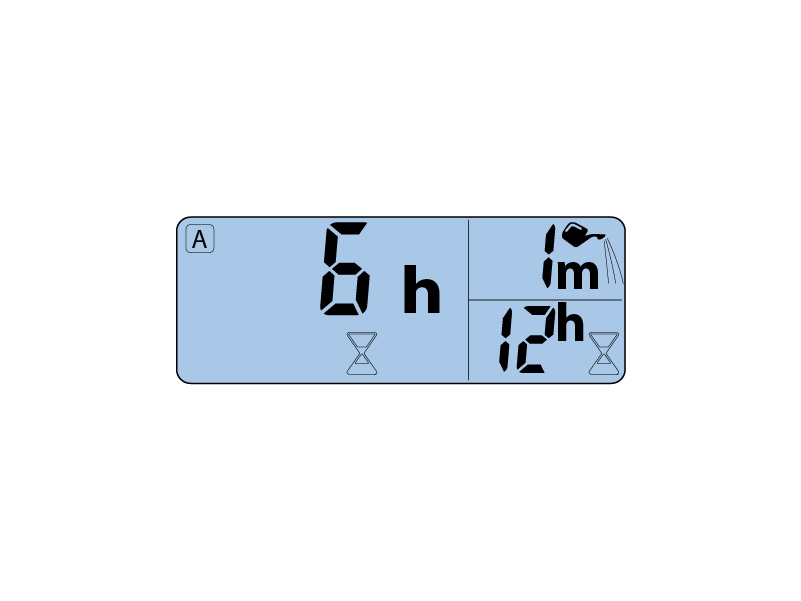

Une fois que vous avez relâché la touche, et après que le nombre d'heures préréglées ait clignoté 3 fois sur l'afficheur, le compte à rebours pour le déclenchement de l'arrosage automatique démarre. Ce comptage est visualisé sur l'afficheur « C » au-dessus du symbole “sablier” . Si vous souhaitez lire le programme configuré, appuyez sur la touche correspondant à la ligne A ou B.

Répétez la programmation comme décrit dans “Sélection d'un programme” . Le nouveau programme ainsi configuré remplacera le précédent. Il n'est pas nécessaire d'amener avant la ligne sur OFF.

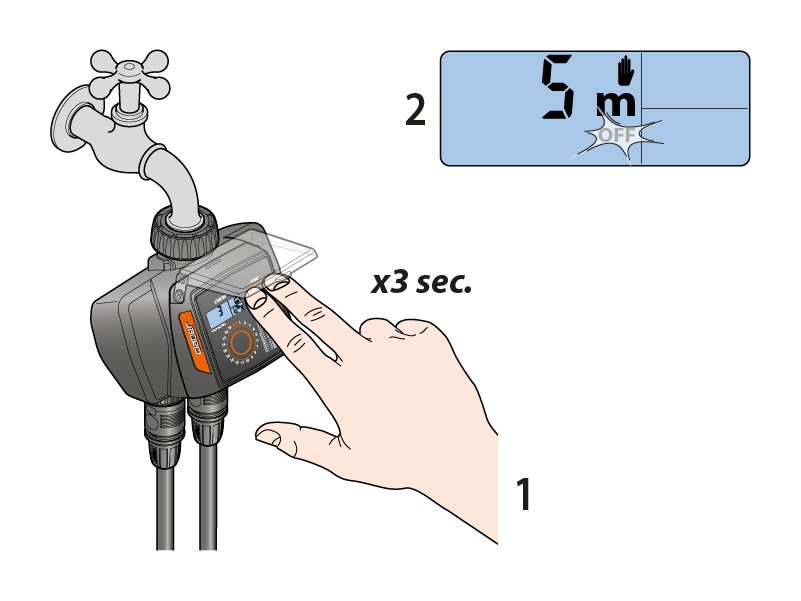

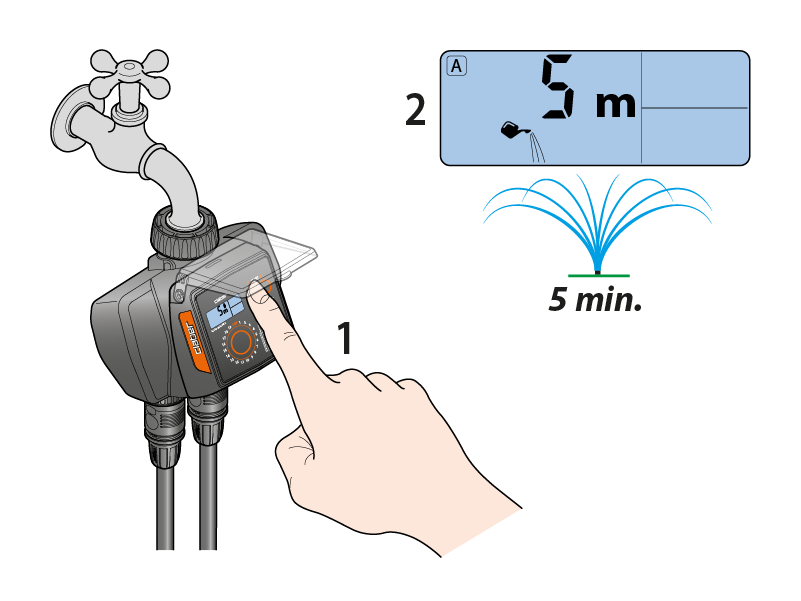

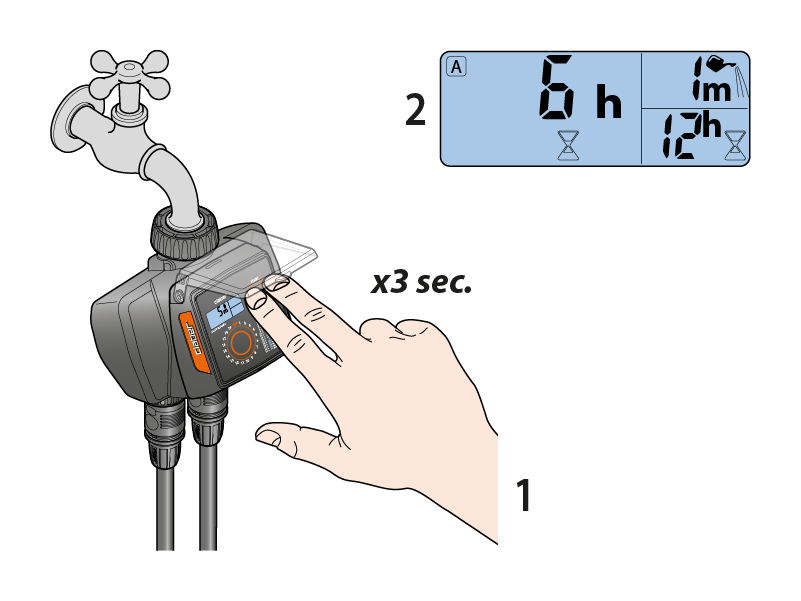

Si pendant l'attente entre un arrosage et l'autre vous souhaitez effectuer un arrosage supplémentaire, il est possible de démarrer un arrosage manuel d'une durée de 5 minutes. Appuyez simultanément sur les touches « A-START » et « B-START » pendant au moins 3 secondes, pour accéder au mode manuel.

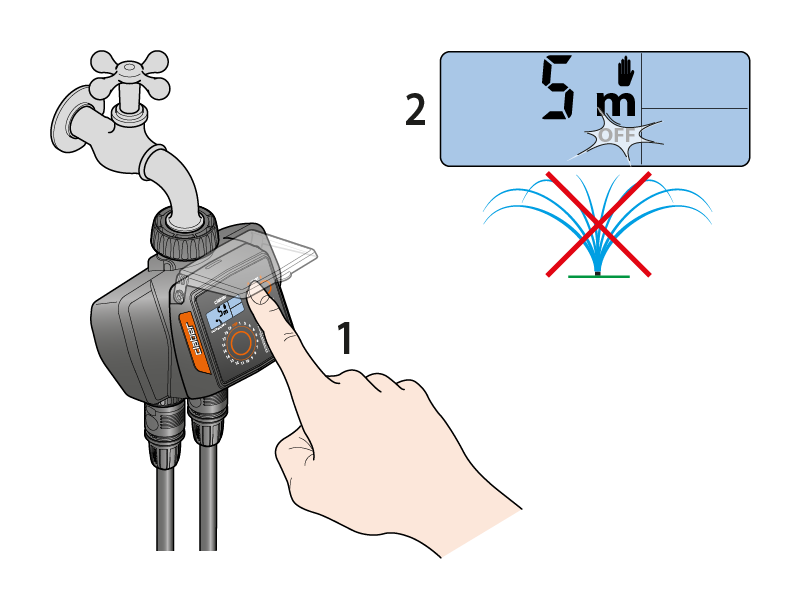

Pour ouvrir la ligne A ou la ligne B, appuyez sur la touche correspondante : un arrosage d'une durée de 5 minutes non modifiable partira.

Il est impossible d'augmenter la durée d'un arrosage manuel, mais il est possible d'en anticiper manuellement la fermeture en appuyant sur la touche « A-START » ou « B-START ».

Pour sortir de la fonction manuelle, veillez à ce que les vannes soient éteintes (OFF) et appuyez simultanément sur les touches « A-START » et « B-START » pendant au moins 3 secondes.

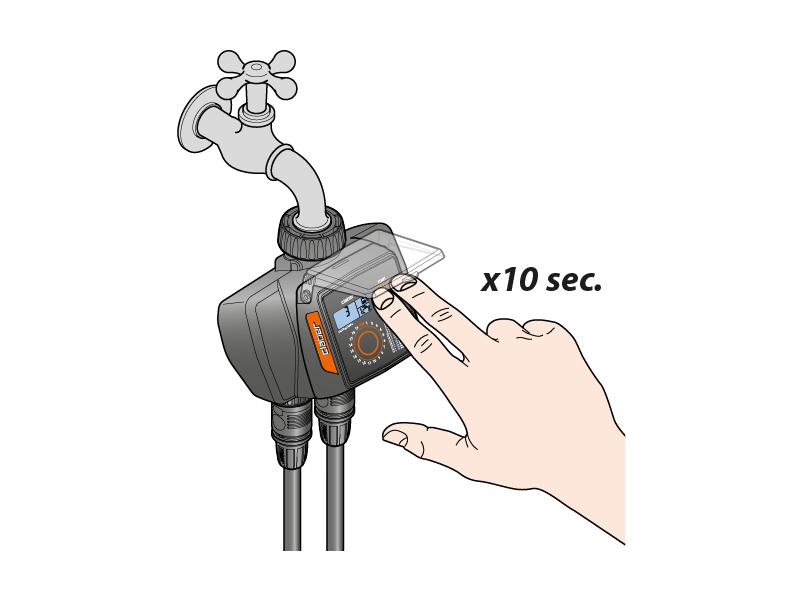

À tout moment il est possible de rétablir les configurations du programmateur faites en usine, en appuyant simultanément sur les touches « A-START » et « B-START » pendant au moins 10 secondes, jusqu'à ce que sur l'afficheur apparaissent tous les segments.

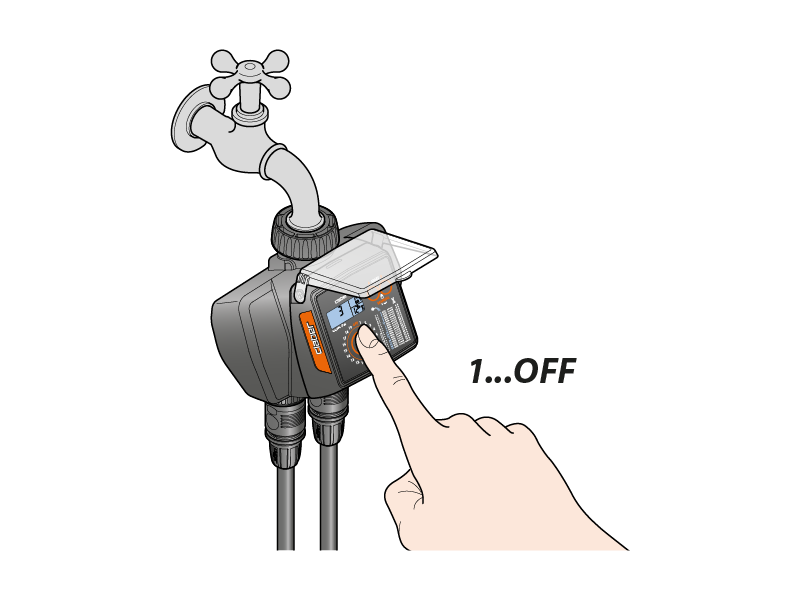

Pour bloquer un arrosage, appuyez sur la touche « P » jusqu'à l'apparition de OFF.

Puis, appuyez sur les touches « A-START » ou « B-START » selon la ligne sur laquelle vous souhaitez intervenir. Le programme devra être reconfiguré.

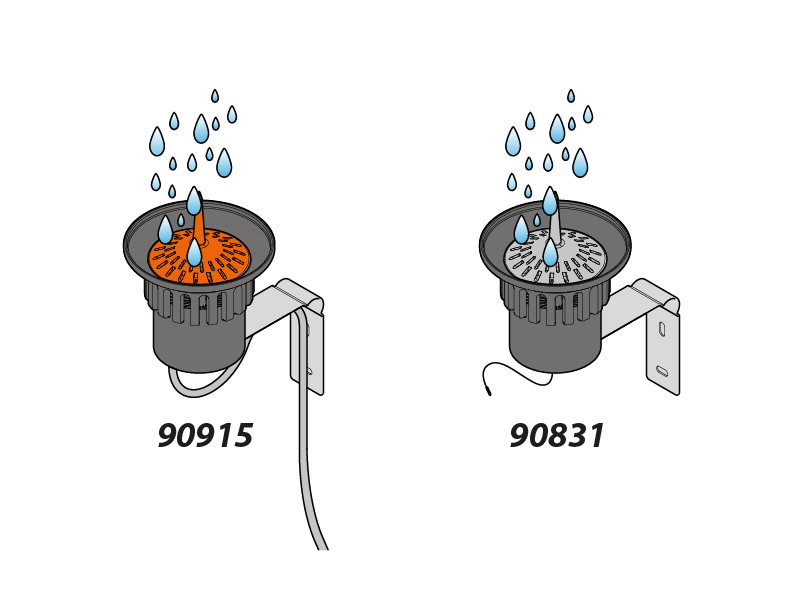

Le programmateur est précâblé pour la connexion à un pluviomètre ( "Rain Sensor" ) filaire (cod. 90915) ou radio (cod. 90831). Lorsque l'eau de pluie à l'intérieur du Rain Sensor dépasse 5mm de pluviométrie, le capteur interrompt l'arrosage, pour le reprendre ensuite lorsque l'eau s'est évaporée.

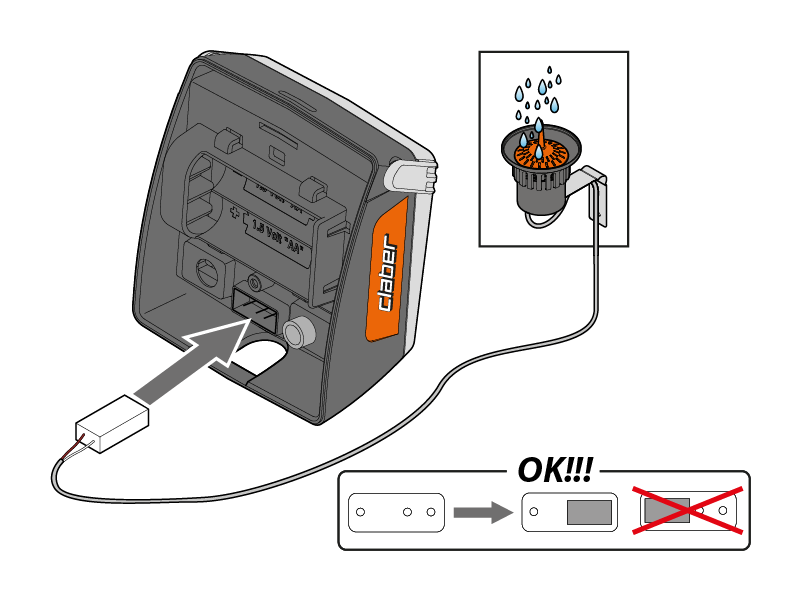

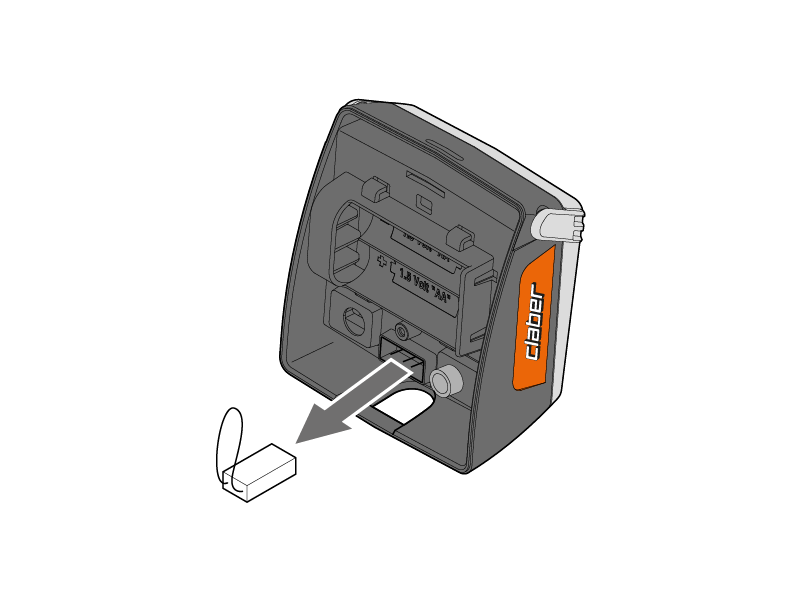

Retirez le pontage de protection prémonté des contacts, sans se servir d'outils. Si le capteur Rain Sensor n’est pas utilisé, il faut que le pont reste inséré à sa place , sinon le programmateur n’effectuera pas les arrosages automatiques mais seulement ceux manuels.

Reliez le connecteur du pluviomètre.

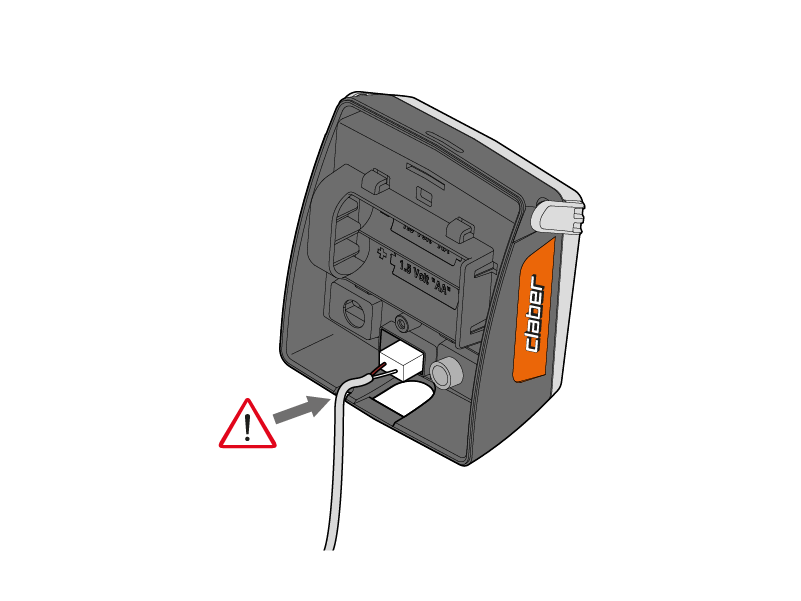

Assurez-vous de faire pénétrer le câble bipolaire par l'encoche pratiquée dans la partie inférieure de la centrale.

Retirez le pontage de protection prémonté des contacts, sans se servir d'outils. Si le capteur Rain Sensor n’est pas utilisé, il faut que le pont reste inséré à sa place , sinon le programmateur n’effectuera pas les arrosages automatiques mais seulement ceux manuels.

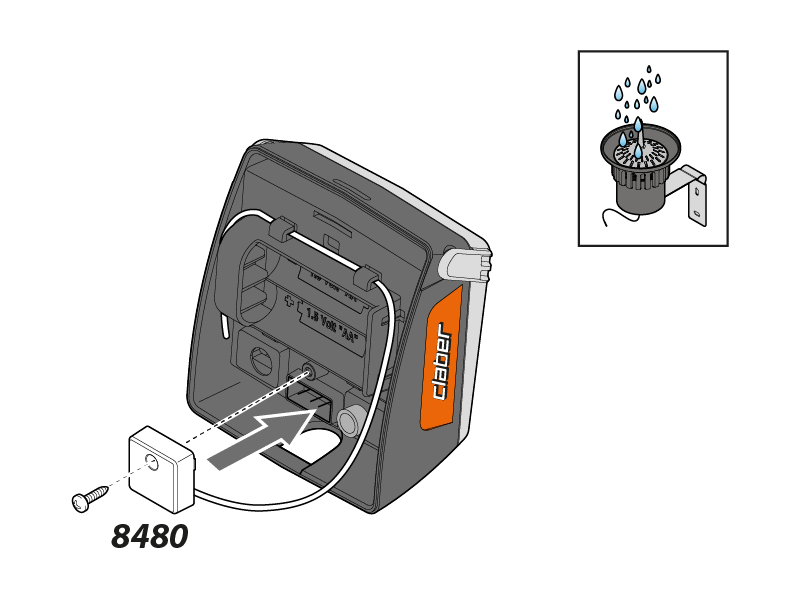

Installez l'interface "Rain Sensor RF" (cod. 8480), en faisant glisser l'antenne filaire dans les anneaux prévus à cet effet.

Lavez le filtre à la fin de chaque saison et contrôlez-le périodiquement.

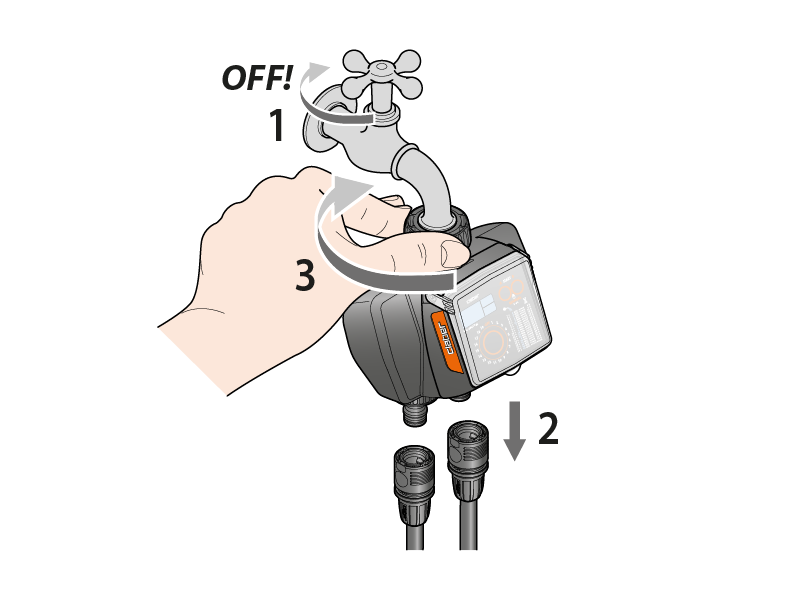

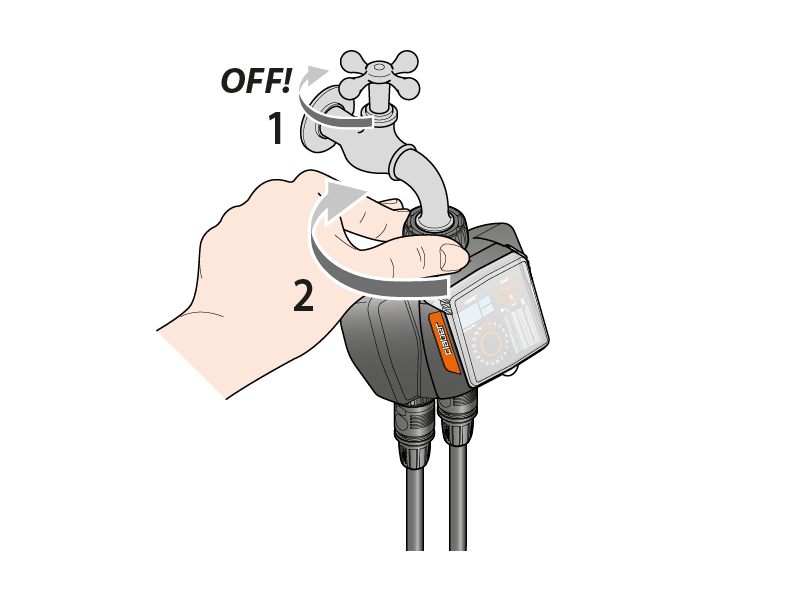

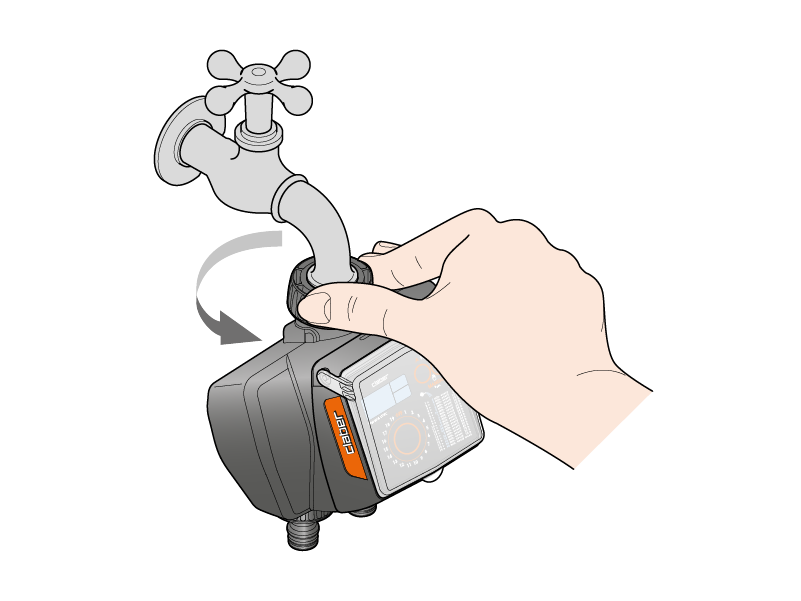

Fermer le robinet. Dévisser la bague de la prise 3/4” du robinet en la tournant dans le sens des aiguilles d’une montre.

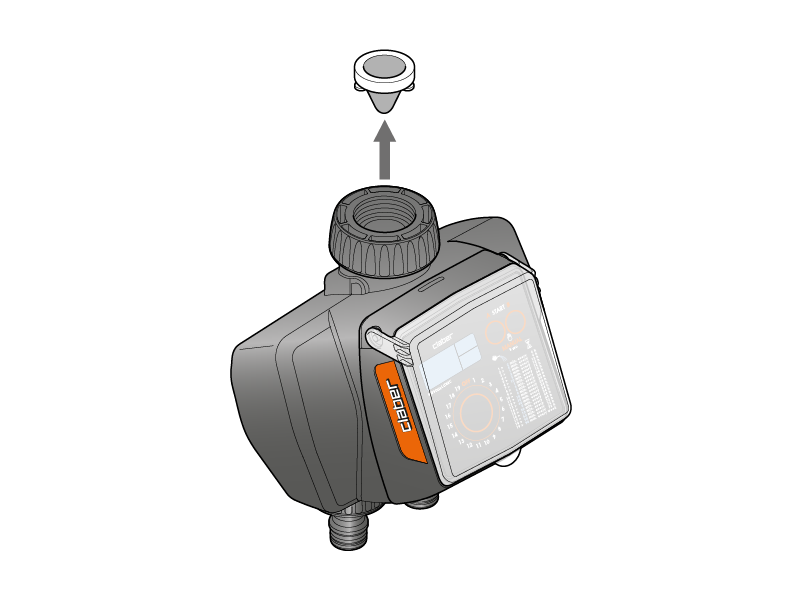

Déposer le filtre.

Rincer le filtre sous l’eau courante. Après le nettoyage, remonter le tout.

En fin de saison, avant l'arrivée des gelées hivernales, débranchez le programmateur du robinet.

Retirez les piles.

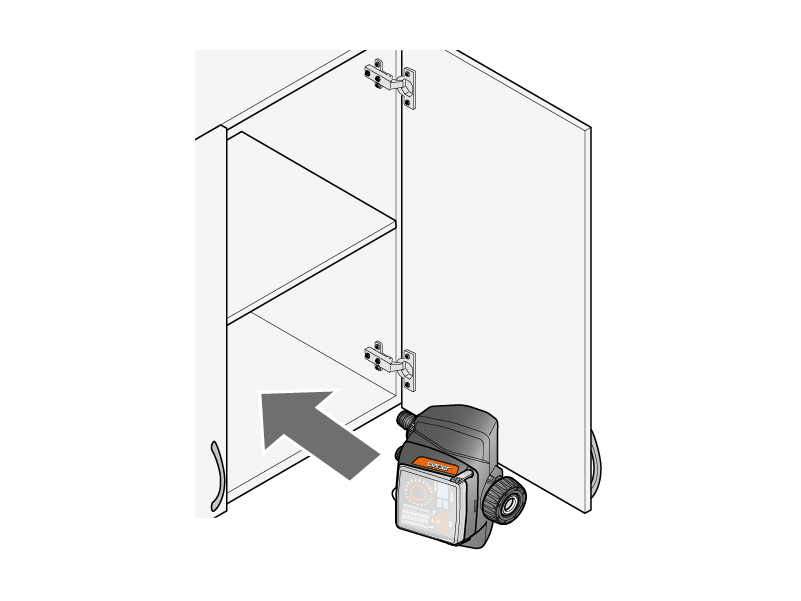

Rangez-le dans un lieu à l'abri et non humide où la température ne descend pas en dessous de 3°C.
