Aqua-Home
code 8022

Télécharger le guide

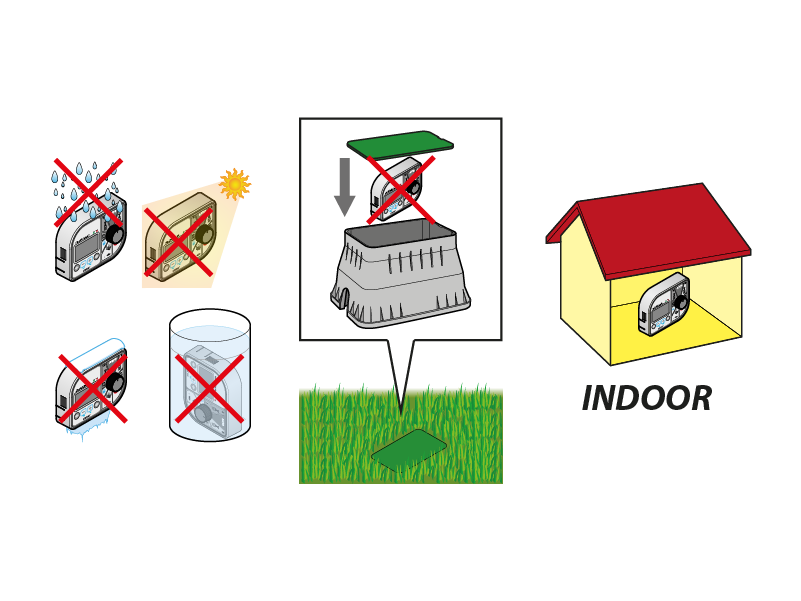

RECOMMANDATIONS

L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes avec des capacités physiques, sensorielles ou mentales réduites, ou privées d'expérience ou des connaissances nécessaires, à condition que celles-ci soient surveillées ou qu'elles aient reçu les instructions relatives à l'utilisation sûre de l'appareil et à la compréhension des dangers qui lui sont inhérents. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. L’installation électrique doit être effectuée par un personnel qualifié conformément aux dispositions de loi et aux normes en vigueur. Lors des opérations d'installation ou d'entretien de l'appareil, interrompre l'alimentation électrique en débranchant le transformateur externe de la prise de courant. Le Constructeur n'est pas retenu responsable si ce qui est décrit ci-dessus n'est pas respecté. Les électrovannes sont alimentées à 24 VAC avec classement de basse tension SELV. Pour les branchements électriques des électrovannes, il faut également réaliser une installation fixe conforme aux normes et aux lois en vigueur. Par mesure de sécurité, contrôlez le fonctionnement régulier du programmateur lors de sa première mise en service.

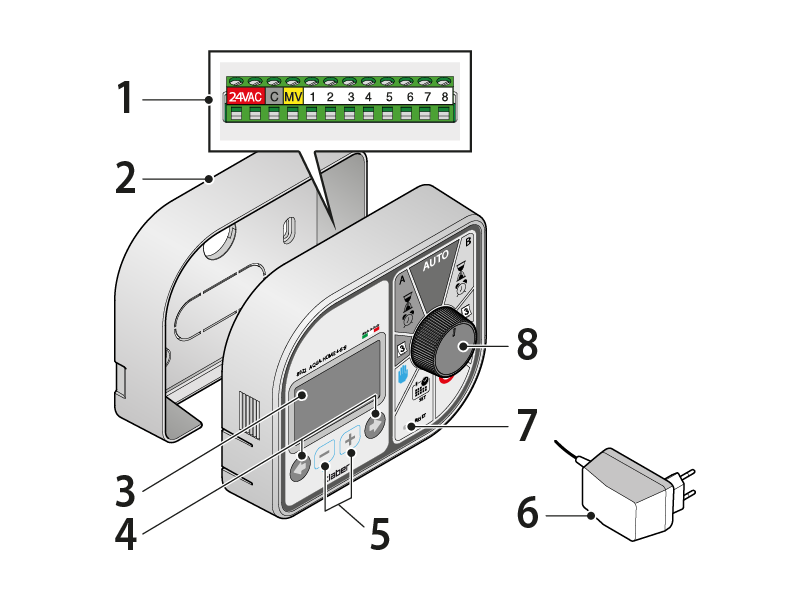

DESCRIPTION

1) Bornier de connexion
2) Fond de fixation arrière
3) Afficheur à cristaux liquides
4) Touches de défilement des pages-écran
5) Touche de modification des programmations
6) Transformateur
7) Trou pour reset
8) Settings selection dial

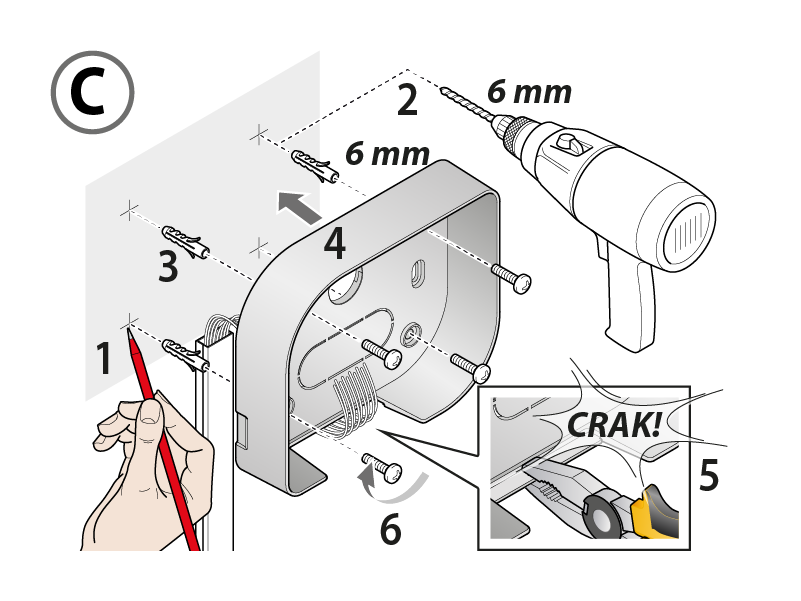

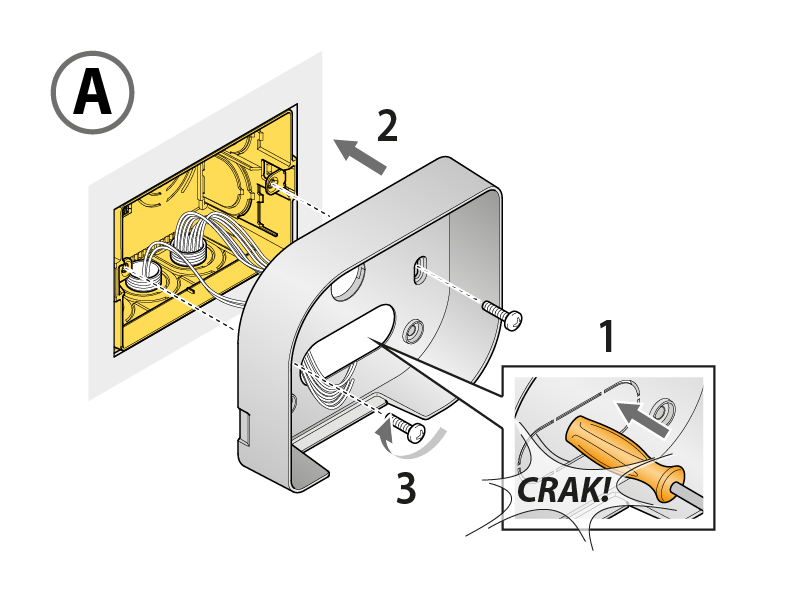

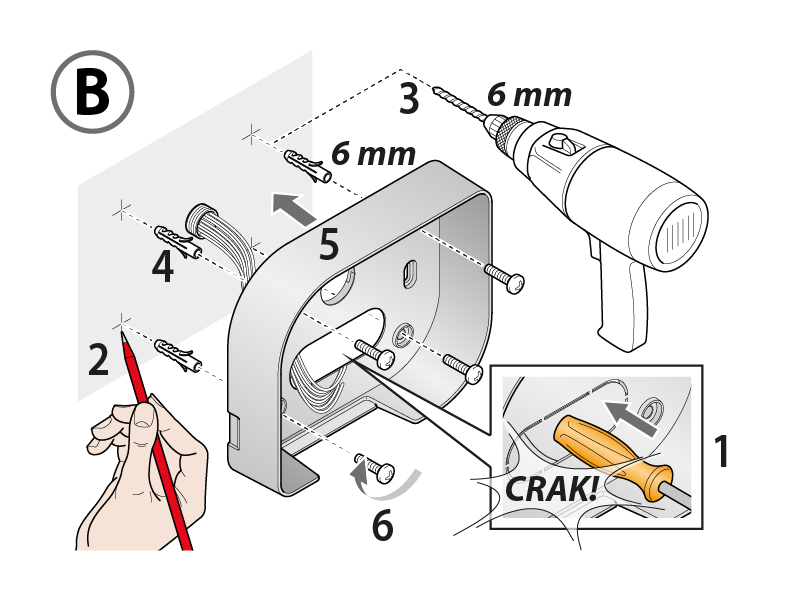

INSTALLATION

Le dos du programmateur peut être fixé au mur de trois différentes façons.

Le dos du programmateur peut être fixé au mur de trois différentes façons.

Le dos du programmateur peut être fixé au mur de trois différentes façons.

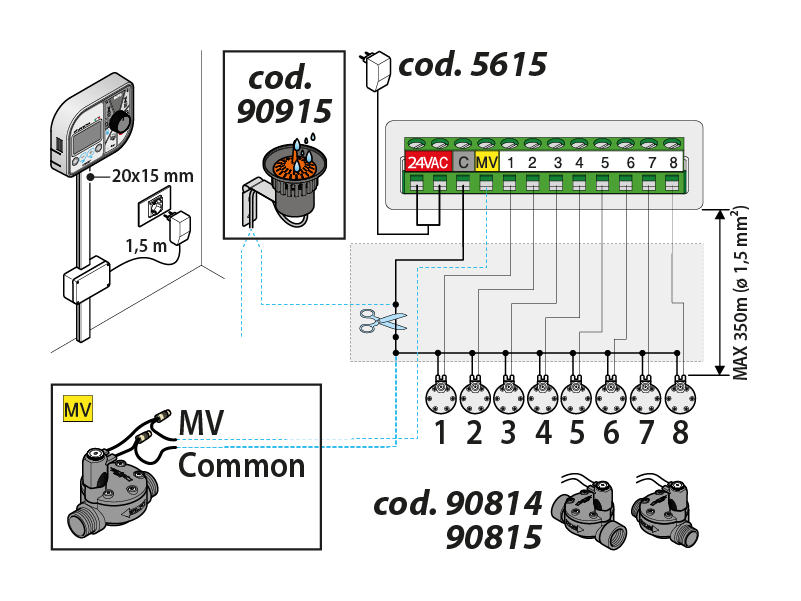

CONNEXION ÉLECTRIQUE

Le programmateur permet de commander d'un minimum de 1 à un maximum de 8 vannes 24V.

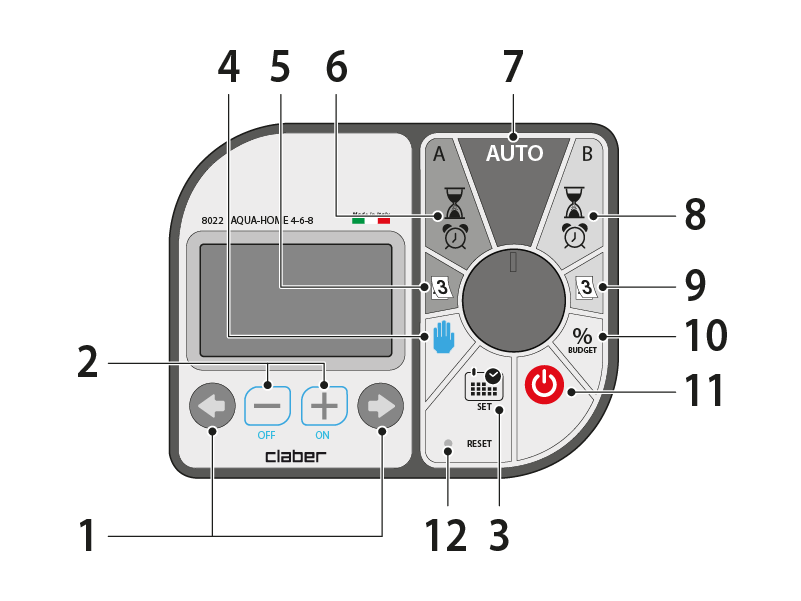

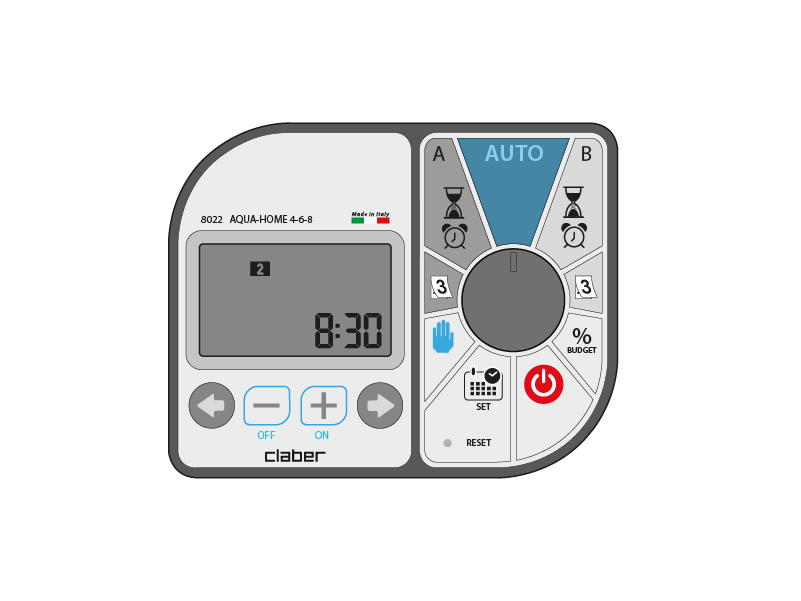

DESCRIPTION DES BOUTONS ICÔNES DU SÉLECTEUR

1) Touche de défilement des pages-écran
2) Touche de modification des programmations
3) Réglages initiaux
4) Arrosage semi-automatique ou manuel
5) Quand arroser Prog. A
6) Start Time et Run Time Prog. A
7) Arrosage automatique programmé
8) Start Time et Run Time Prog. B
9) Quand arroser Prog. B
10) Programmation du budget
11) Programmateur en STOP : aucun arrosage
12) Reset programmateur en cas de blocage

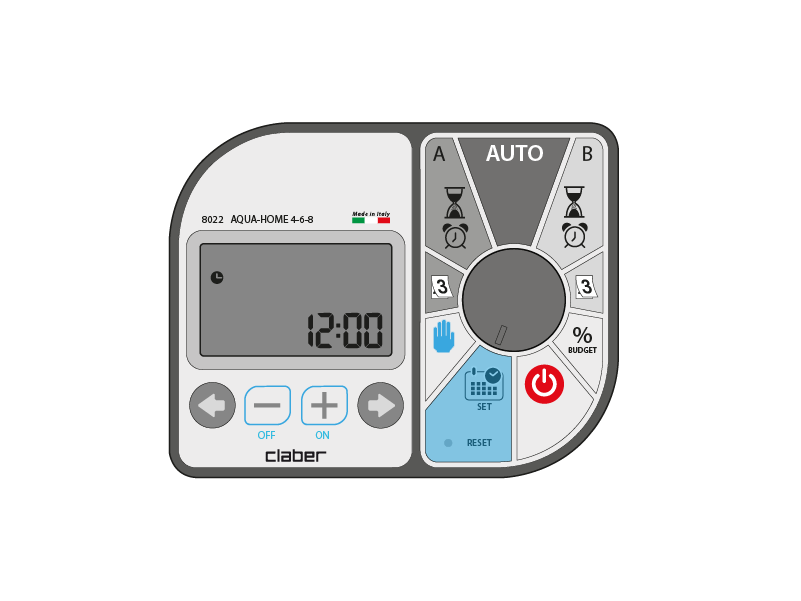

CONFIGURATION INITIALE

Positionnez le sélecteur sur l'icône SET. Réglage d'usine: h 12.

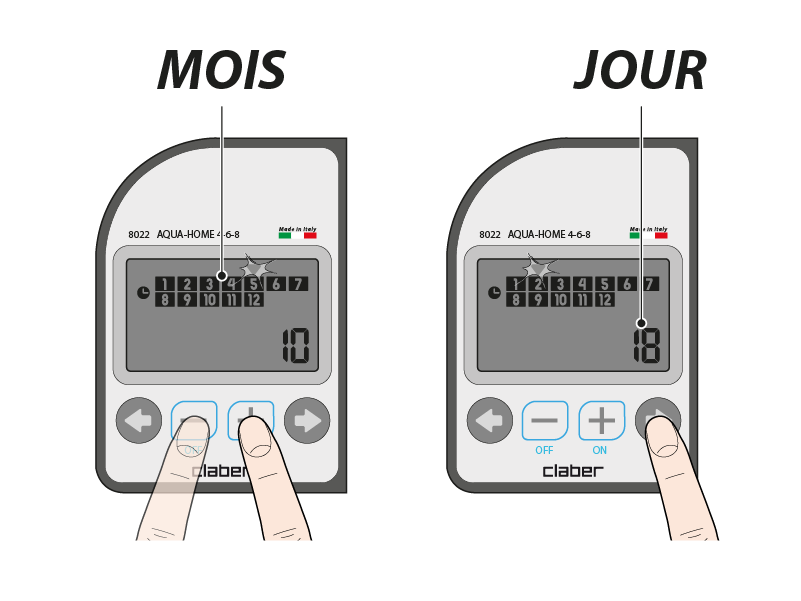

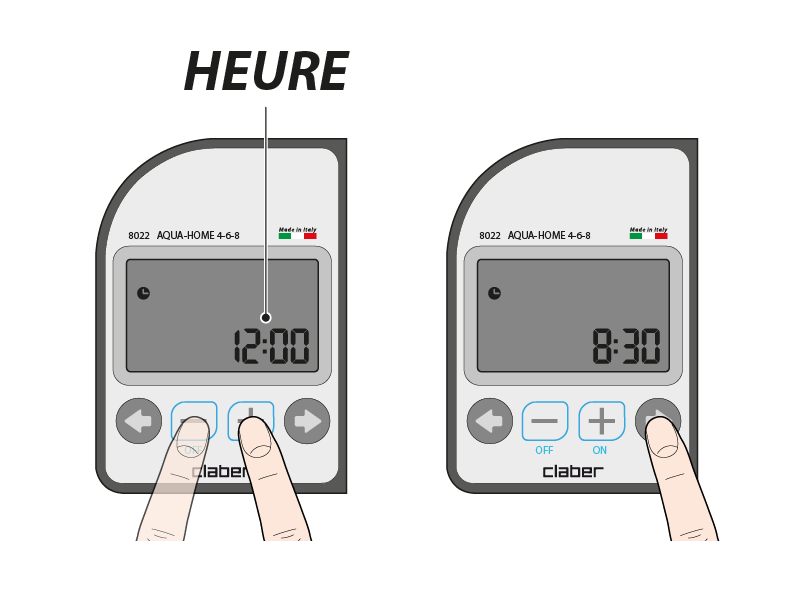

Programmation du calendrier

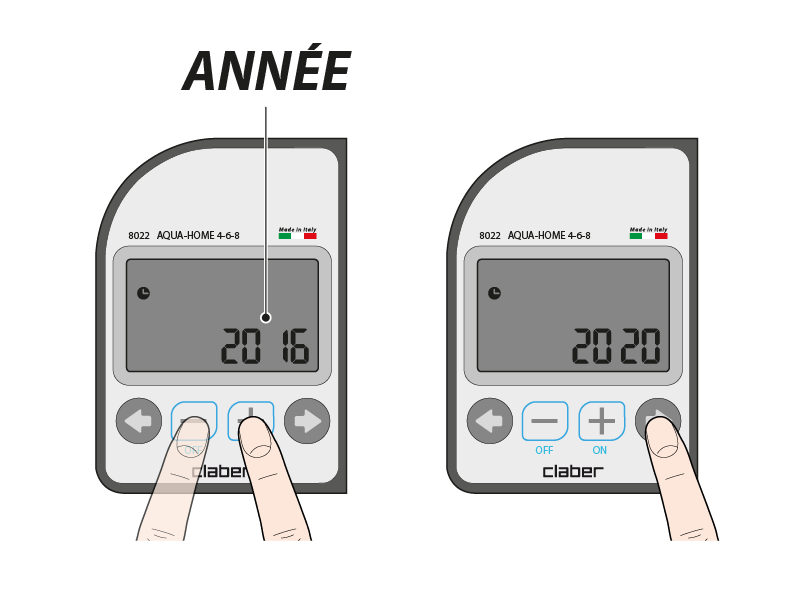

Dans les trois premières pages de programmation, on configure la date courante : l'heure, le mois et le jour et l'année. Avec les boutons - et + on modifie les valeurs visualisées. Pour faire défiler les pages, on utilise les flèches.

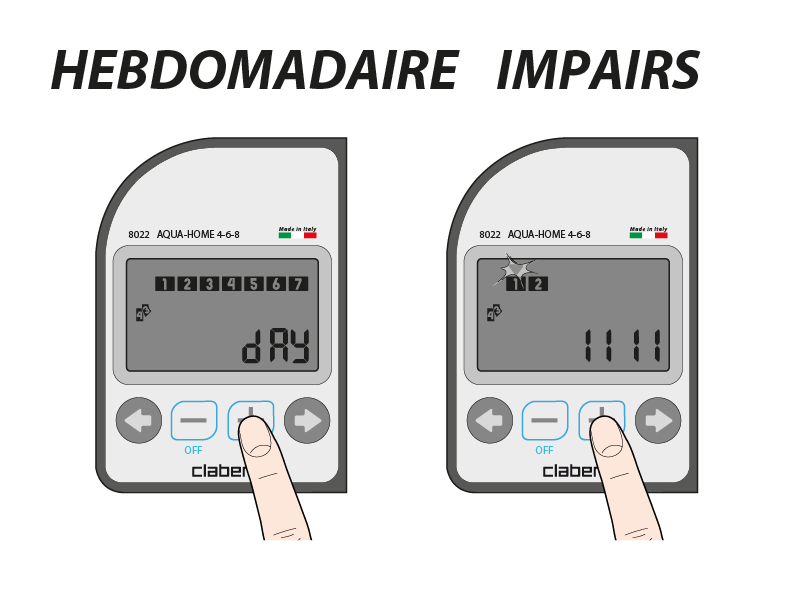

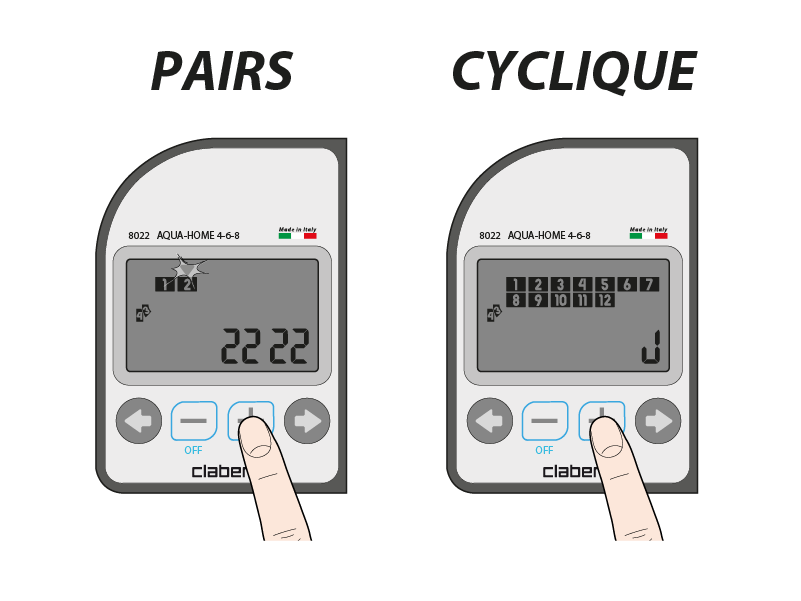

Programmation de « quand arroser »
Dans ces pages de programmation on configure les intervalles d'arrosage : programmation hebdomadaire ; programmation des jours impairs ;

programmations des jours pairs ; programmation cyclique. Avec les boutons - et + on modifie les valeurs. Avec la flèche droite on retourne à la page de l'heure et du jour de la semaine.

PROGRAMMATION

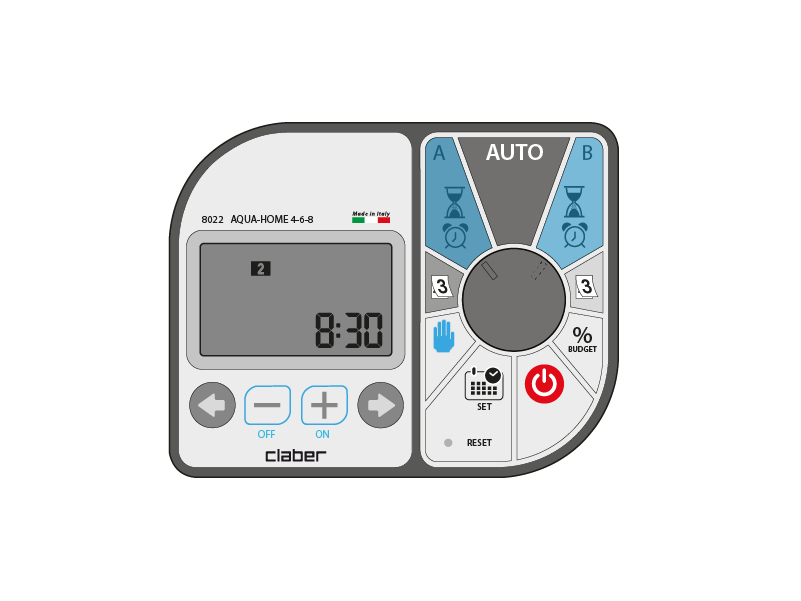

Positionnez le sélecteur sur l'icône du programme que l'on souhaite configurer.
Attention : pour respecter les contraintes hydrauliques et électriques, le programmateur gère en séquence toute superposition des programmes A et B.

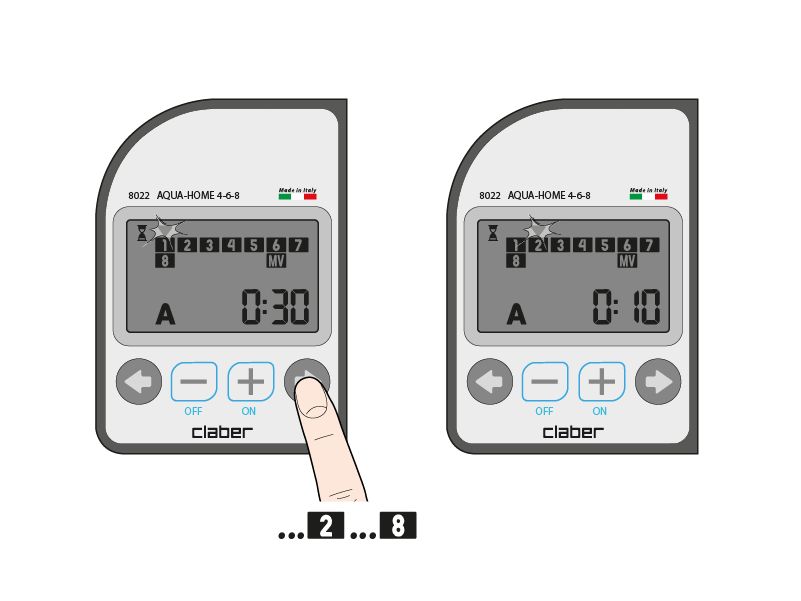

Configuration de la durée des arrosages (run time)
La modalité de programmation est la même pour les 8 vannes, aussi bien pour le programme A que pour le programme B.

La durée réglable, avec les touches - et +, va de 1 minute à 4 heures et 15 minutes. Par défaut, chaque vanne est programmée avec un temps d'ouverture de 10 minutes. Si vous ne souhaitez pas utiliser une vanne, appuyez sur la touche - jusqu'à atteindre OFF.

Pour vous déplacer d'une vanne à l'autre, utilisez les flèches.

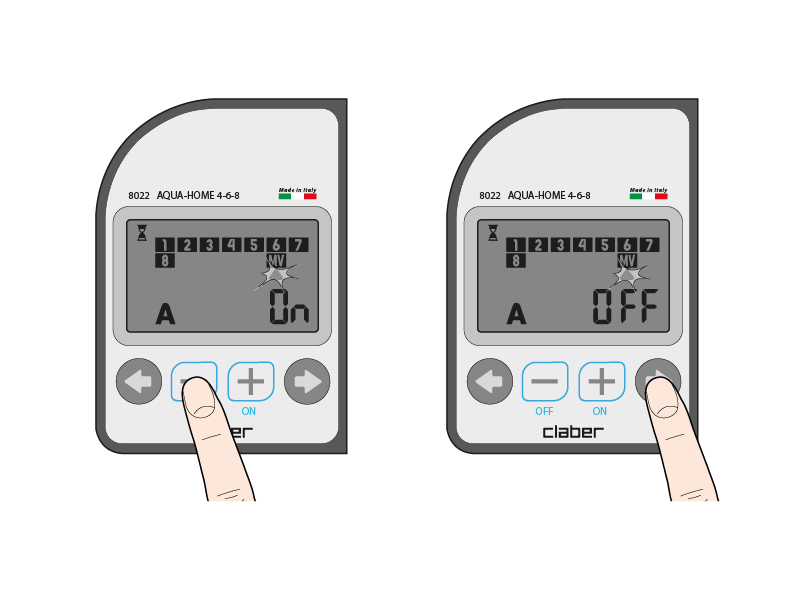

Master Valve
Vanne de sécurité en option à installer en amont de l'installation. Elle intervient en bloquant le flux d'eau, en cas d'absence de fermeture d'une vanne.

La Master Valve par défaut est sur ON, pour l'amener sur OFF agissez sur la touche - .
Appuyez sur la flèche droite pour aller à la page START TIME.

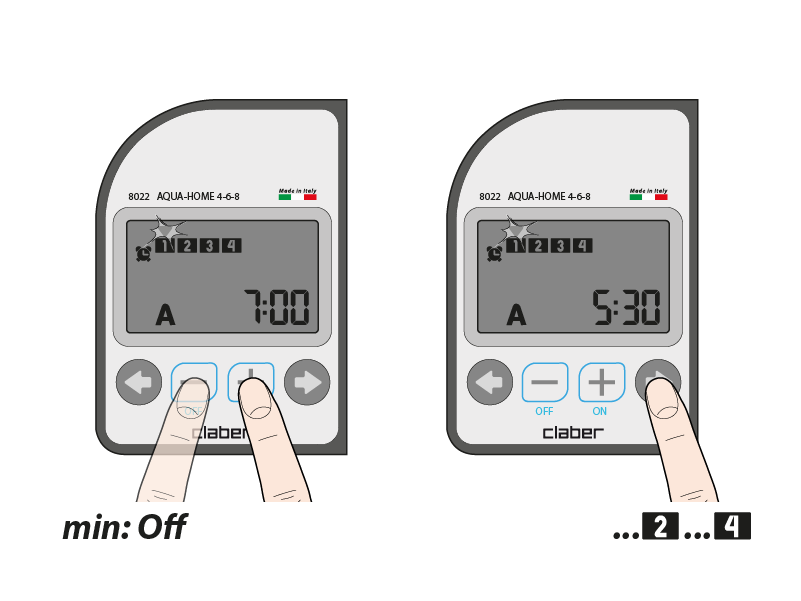

Programmation des départs d'arrosage (start time)
La modalité de programmation est la même pour les 4 départs, aussi bien pour le programme A que pour le programme B. Si vous ne souhaitez pas utiliser un départ, configurez-le sur OFF. L'arrosage commence par la première vanne active (pas sur OFF) et continue en succession avec les autres vannes.

Il est possible de configurer jusqu'à 4 départs quotidiens (au cours des 24 heures solaires), en utilisant les touches - et +. Le premier départ est configuré en usine à 7h00.

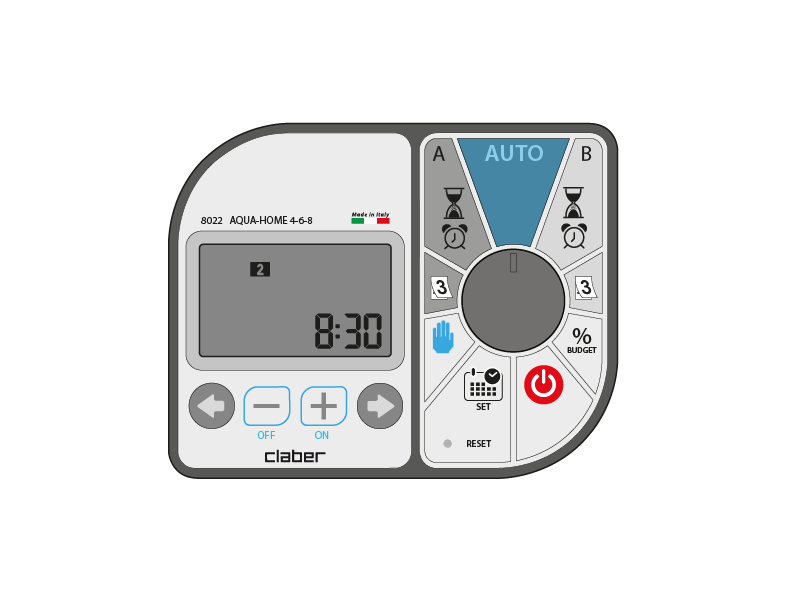

Pour rétablir la programmation automatique, positionnez le sélecteur sur AUTO.

QUELS JOURS ARROSER - PROGRAMMATION HEBDOMADAIRE

Il n'est possible de choisir les jours où arroser qu'avec la programmation hebdomadaire et cyclique, aussi bien du programme A que du programme B.

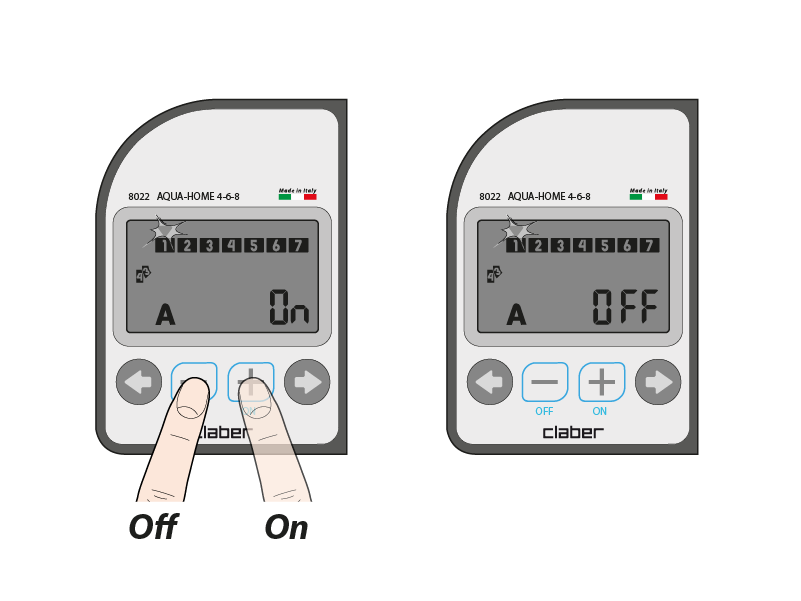

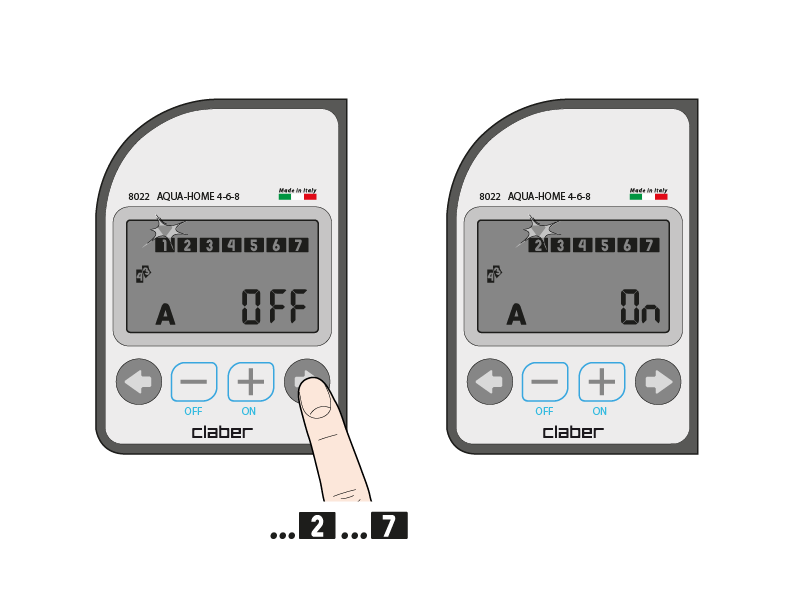

PROGRAMMATION HEBDOMADAIRE
Positionnez le sélecteur sur l‘icône indiquée.

Activez ou désactivez les jours en agissant sur les touches - et +.

Pour faire défiler les jours, agissez avec les flèches.
Les jours indiqués sont : 1 dimanche, 2 lundi, 3 mardi, 4 mercredi, 5 jeudi, 6 vendredi, 7 samedi.

Pour rétablir la programmation automatique, positionnez le sélecteur sur AUTO.

Il n'est possible de choisir les jours où arroser qu'avec la programmation hebdomadaire et cyclique, aussi bien du programme A que du programme B.

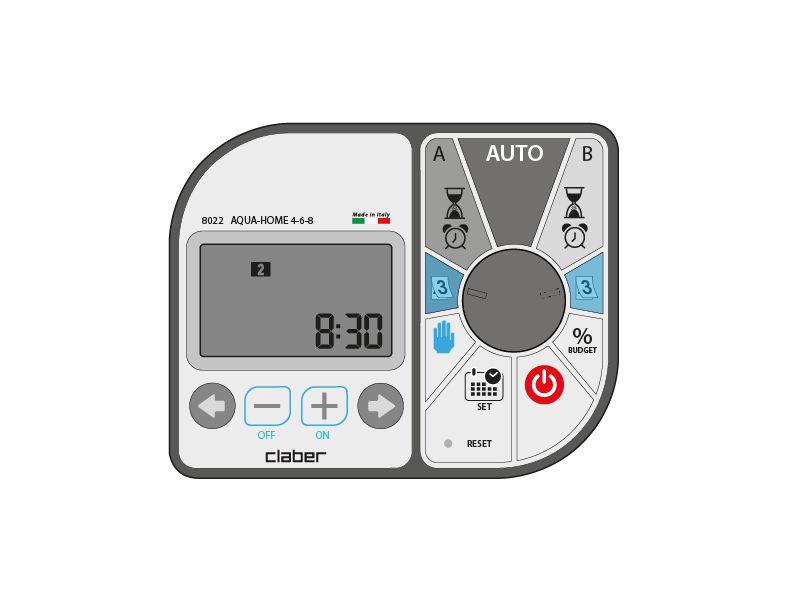

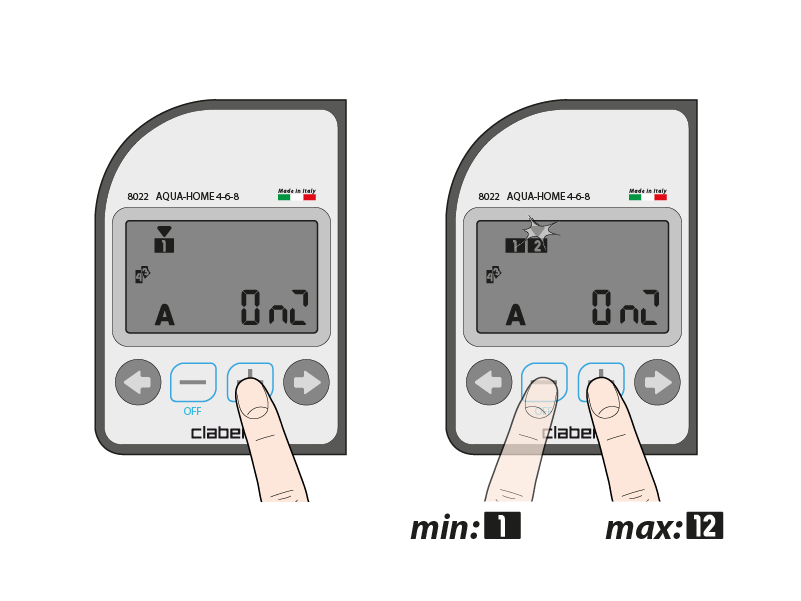

PROGRAMMATION CYCLIQUE
Positionnez le sélecteur sur l‘icône indiquée.

Choisissez le nombre de jours pendant lesquels arroser en agissant sur les touches - et +.
(Minimum 1 = départ de l'arrosage tous les jours
4 = départ de l'arrosage tous les 4 jours
Maximum 12 = départ de l'arrosage tous les 12 jours).

Pour rétablir la programmation automatique, positionnez le sélecteur sur AUTO.

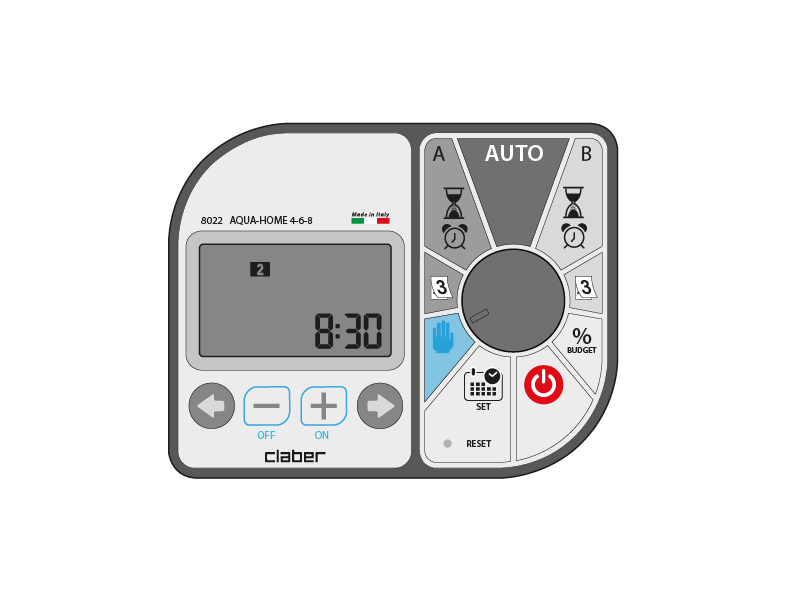

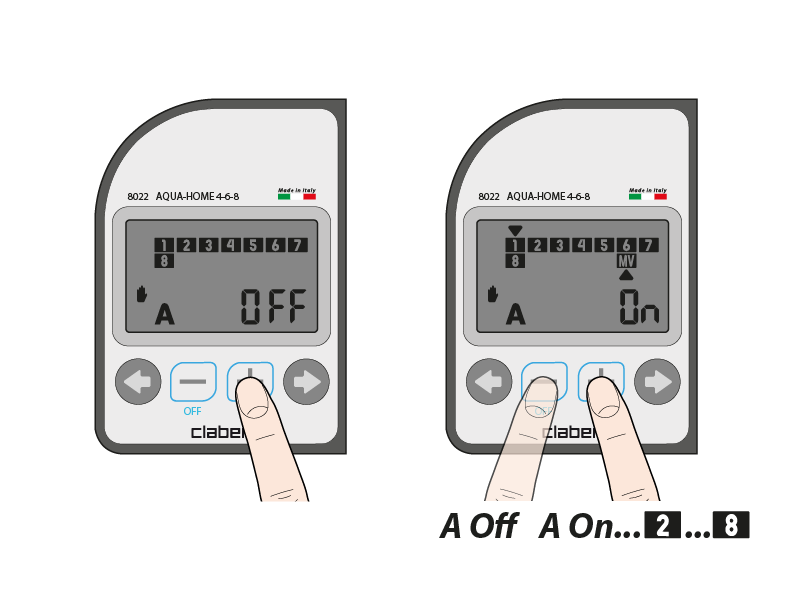

ARROSAGE SEMI-AUTOMATIQUE

Positionnez le sélecteur sur l'icône main.

En appuyant sur la touche + on active un arrosage supplémentaire d'une durée précédemment configurée (aussi bien pour le programme A que pour le programme B, en ouvrant en séquence toutes les vannes). En appuyant de nouveau sur la touche + on passe manuellement à la vanne suivante. La touche - ferme la vanne.

Utilisez les flèches pour vous déplacer entre les programmes A et B.

Pour rétablir la programmation automatique, positionnez le sélecteur sur AUTO.

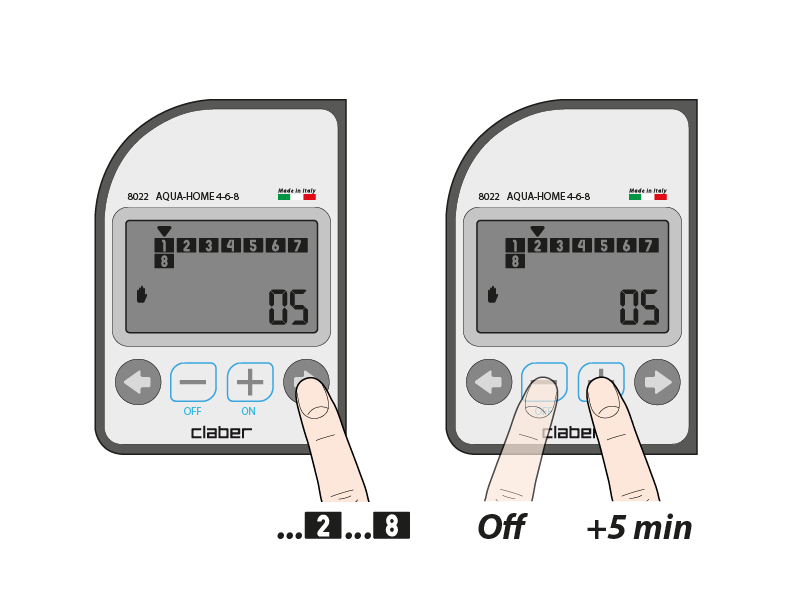

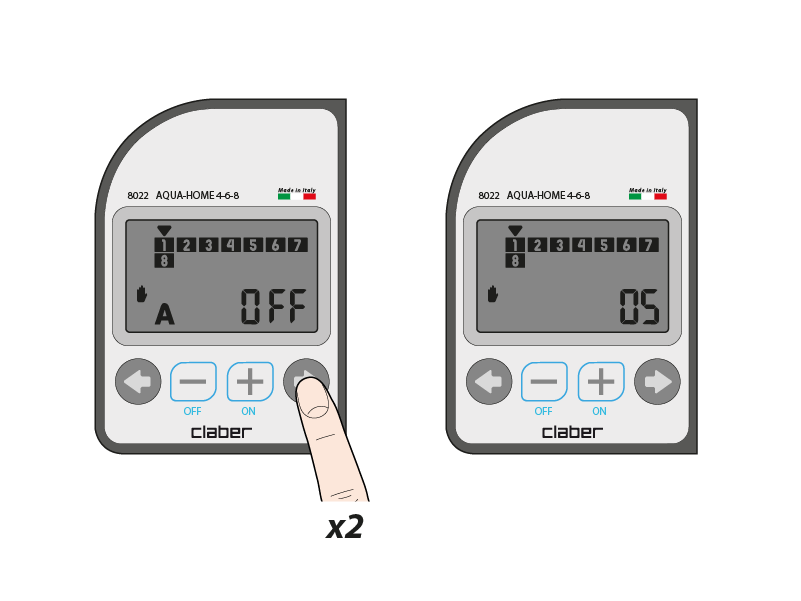

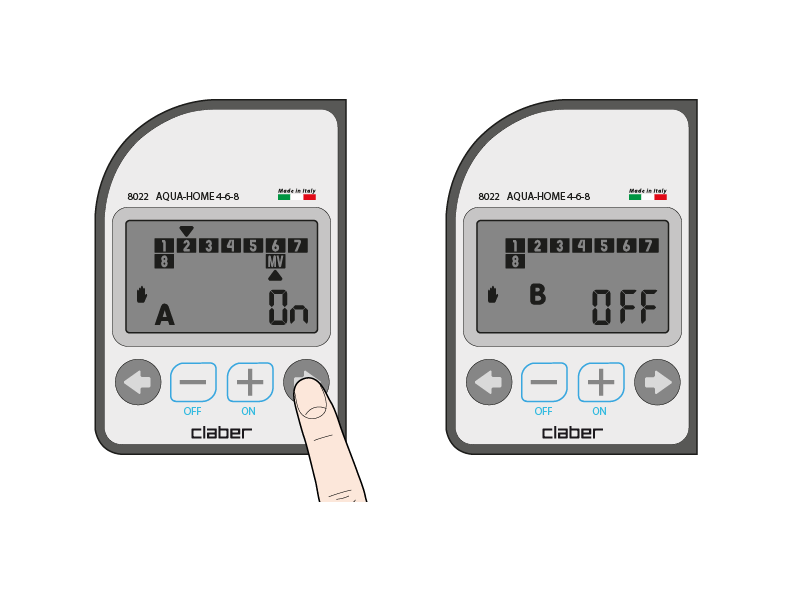

ARROSAGE MANUELLE

Positionnez le sélecteur sur l'icône main.

Appuyez 2 fois sur la flèche droite. Le temps d'ouverture pour chaque vanne est prédéfini à 5 minutes.

Toujours avec la flèche droite, positionnez-vous sur la vanne que vous souhaitez activer et appuyez sur la touche +. Chaque pression augmente le temps par intervalles de 5 minutes, jusqu'à un maximum de 4 heures et 15 minutes. Pour arrêter l'arrosage, appuyez sur la touche -.

Pour rétablir la programmation automatique, positionnez le sélecteur sur AUTO.

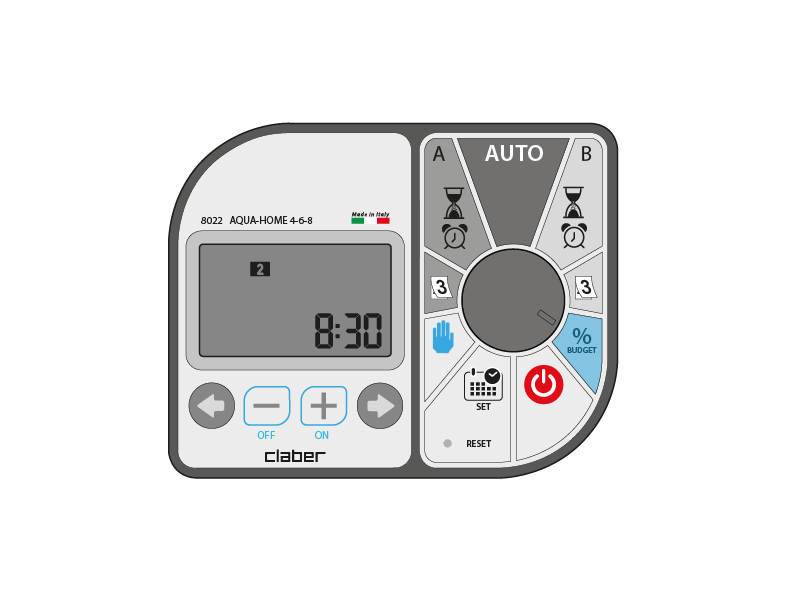

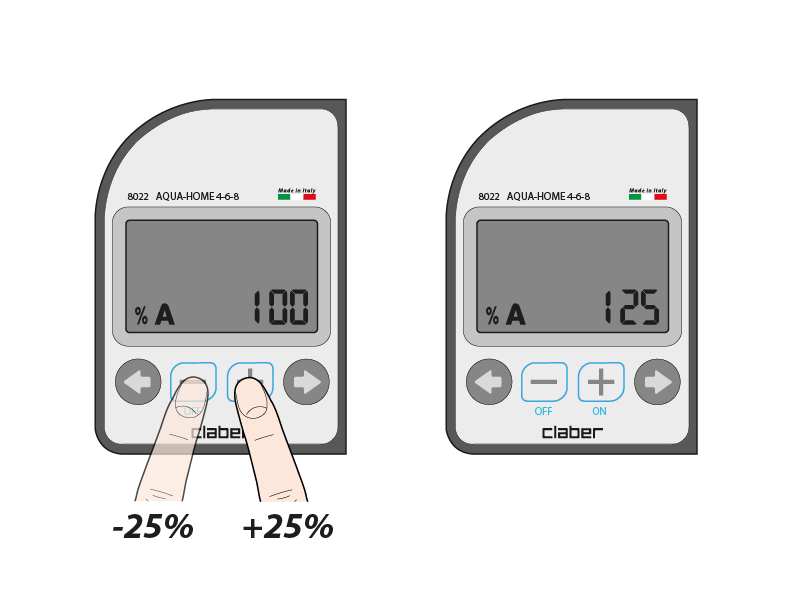

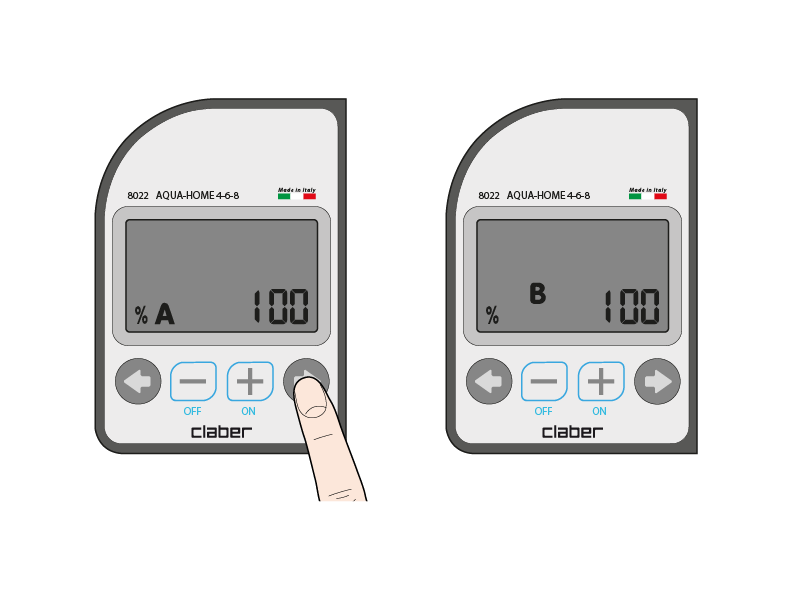

BUDGET

Positionnez le sélecteur sur l'icône %.

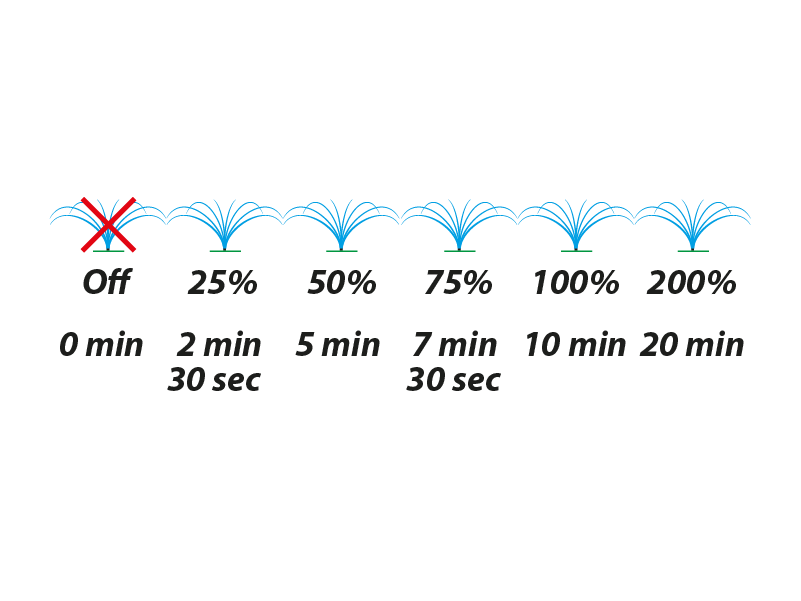

Le budget modifie les temps d'arrosage programmés (de OFF à 200%), aussi bien pour le programme A que pour le programme B.

Pour augmenter ou diminuer les temps, utilisez les touches - et + : à chaque pression la valeur varie de 25% en 25%. Pour exclure temporairement le programme A/B ou les deux, configurez le BUDGET de ce programme sur OFF.

Utilisez les flèches pour vous déplacer entre les programmes.

Pour rétablir la programmation automatique, positionnez le sélecteur sur AUTO.

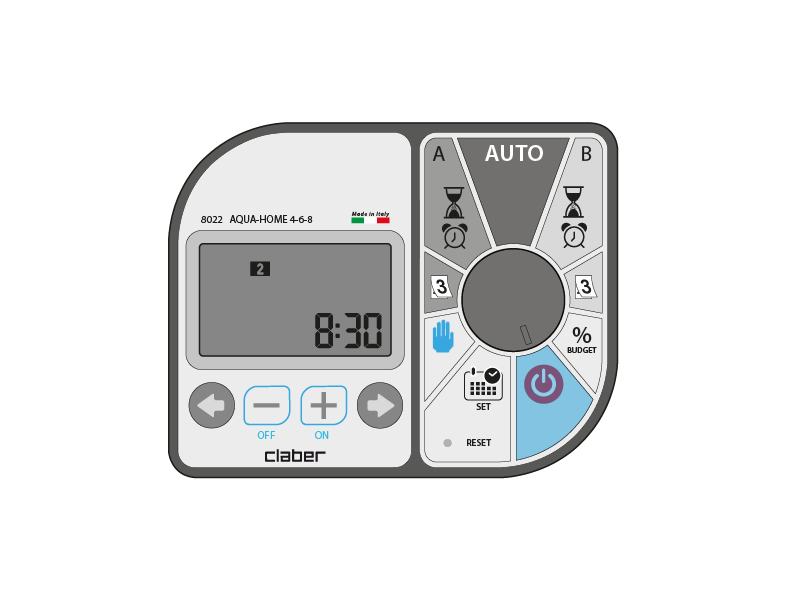

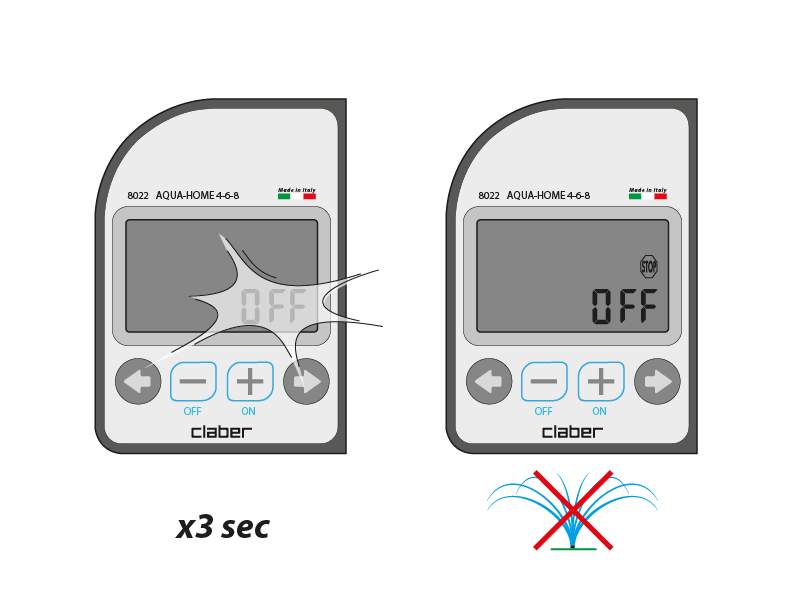

STOP

Positionnez le sélecteur sur l'icône stop.

3 secondes après, le programmateur passe en STOP: tous les programmes sont interrompus.

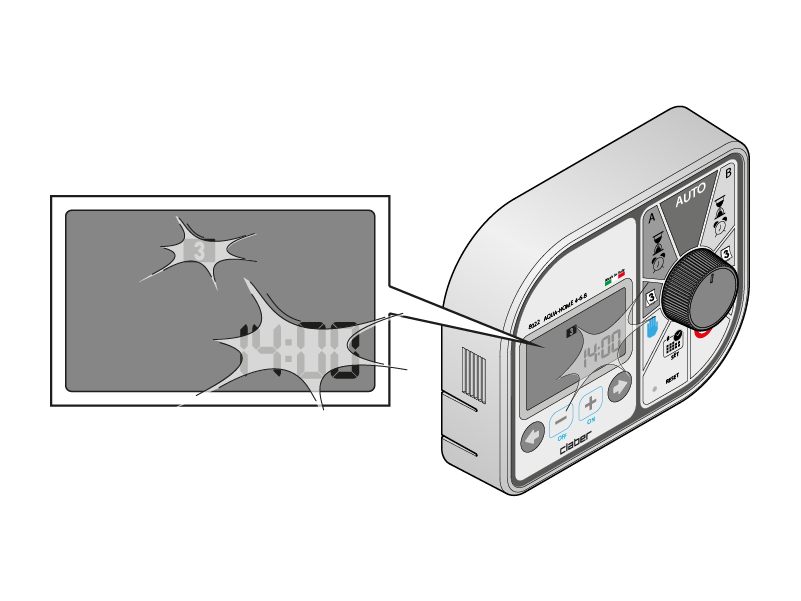

COUPURE DE COURANT

En cas de coupure de courant, les éventuels arrosages programmés ne seront pas effectués. Après le rétablissement d'une coupure de courant, l'arrosage reprendra selon les durées et les horaires prévus si le rétablissement du courant a lieu dans les 48 heures qui suivent ; dans le cas contraire, il sera nécessaire de reprogrammer seulement l'heure et la date.

Clignotement de tout l'afficheur : il indique que la tension de réseau est absente ou a été coupée (même si sur le moment celle-ci est présente). Le clignotement de l'afficheur s'interrompt en appuyant sur une touche quelconque.
Contrôlez que l'heure et la date soient correctes.

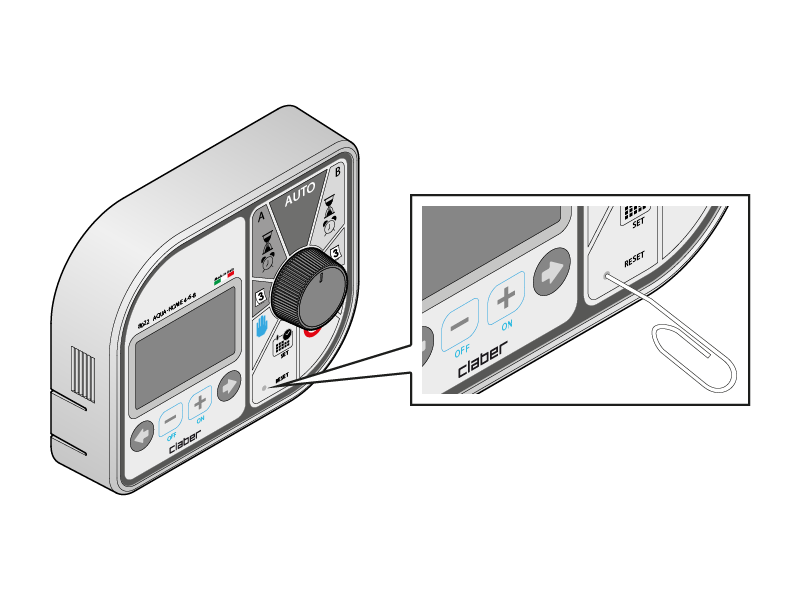

RESET PARTIEL

Effectuer le reset partiel si le programmateur ne répond pas aux commandes.

Pour effectuer le reset partiel insérer l’extrémité d'un objet pointu dans le petit trou. L'heure, la date et les programmes ne seront pas effacées.

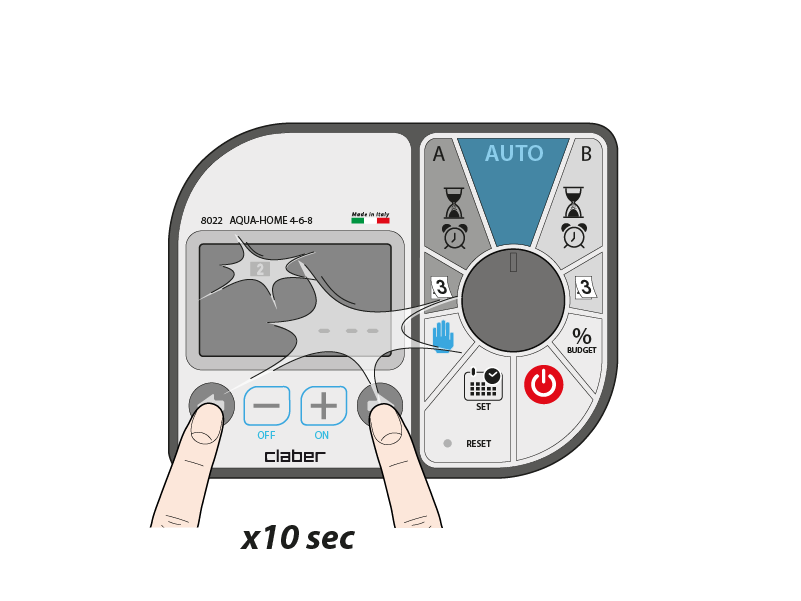

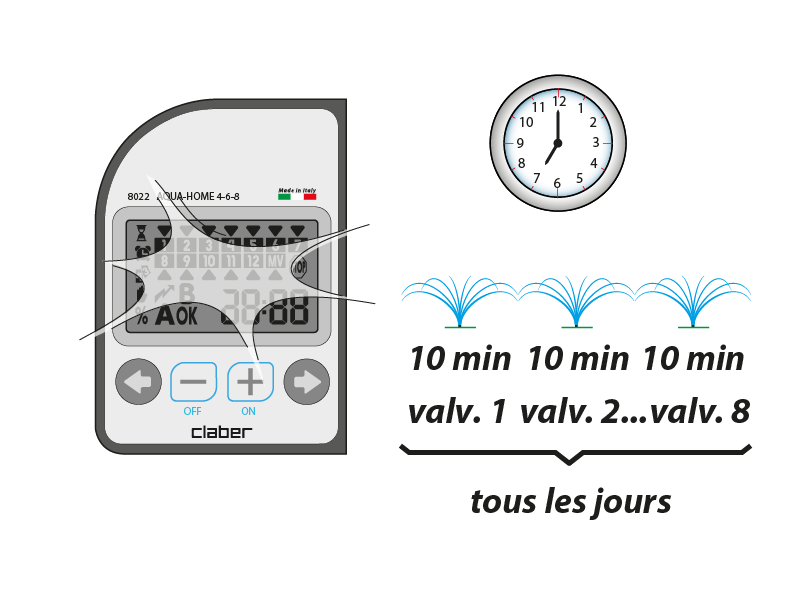

RESET AVEC RETOUR AU PROGRAMME D'USINE

Positionnez le sélecteur sur AUTO.

Maintenez enfoncées les deux flèches simultanément pendant 10 secondes.

Après le clignotement de tout l'afficheur, sera rétablie la configuration faite en usine (uniquement pour le programme A) qui fixe l'horaire à 12h00, en faisant partir à 7h00 en séquence les vannes pendant 10 minutes chacune. Pour mettre à jour l'horaire effectif, reconfigurez l'horloge.
