Aspersor con turbina de medio alcance
cód. 90474

Descargar la guía

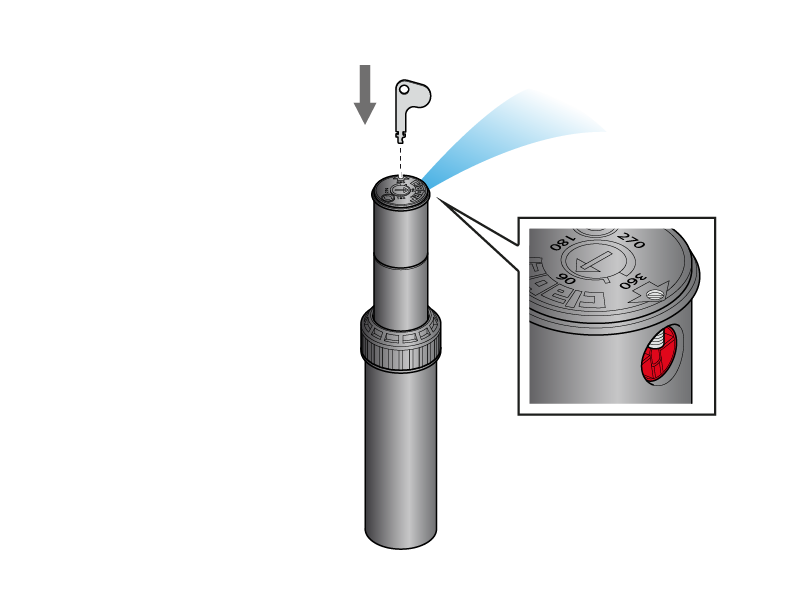

DETERMINACIÓN DEL ÁNGULO DE FUNCIONAMIENTO. Localizar el punto de inicio del riego

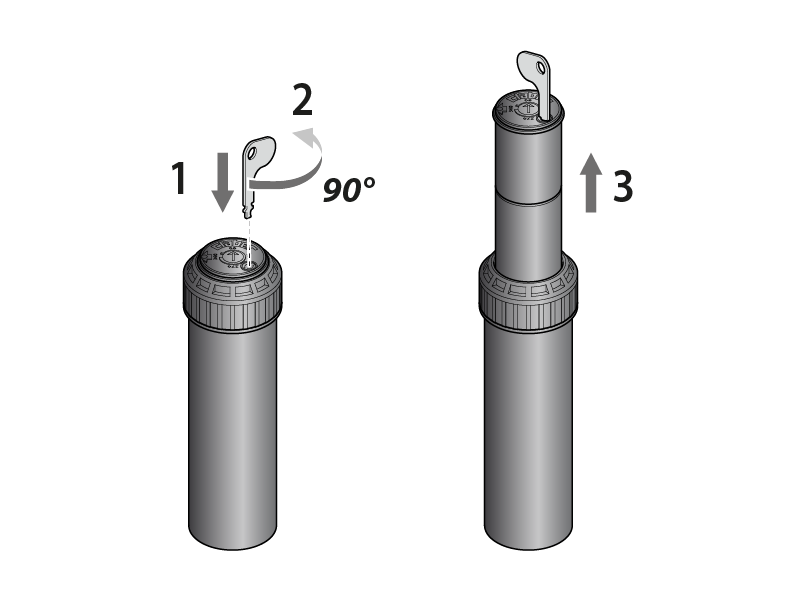

Introduzca la llave en la ranura para levantar el aspersor.

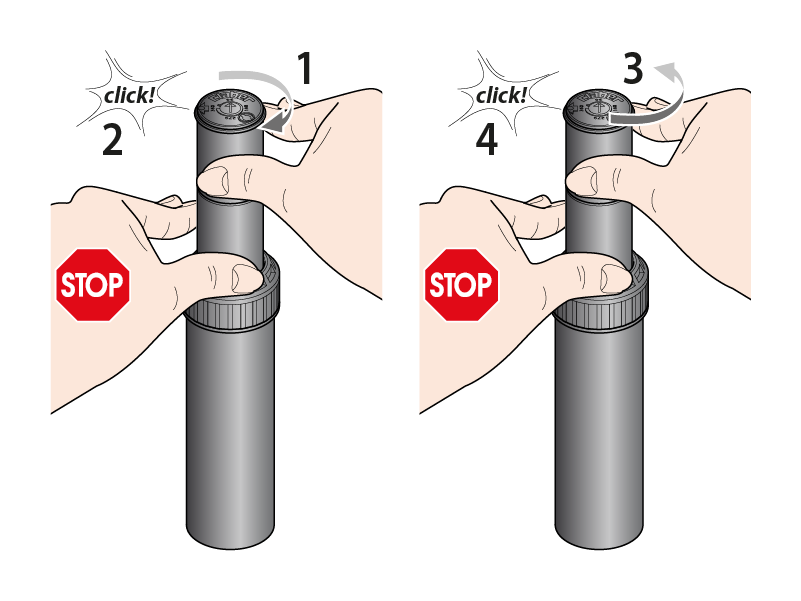

Gire la torrecilla con los dedos, sin forzarla, hacia la derecha hasta la posición de “stop”; luego, hacia la izquierda, hasta que se bloquee de nuevo.

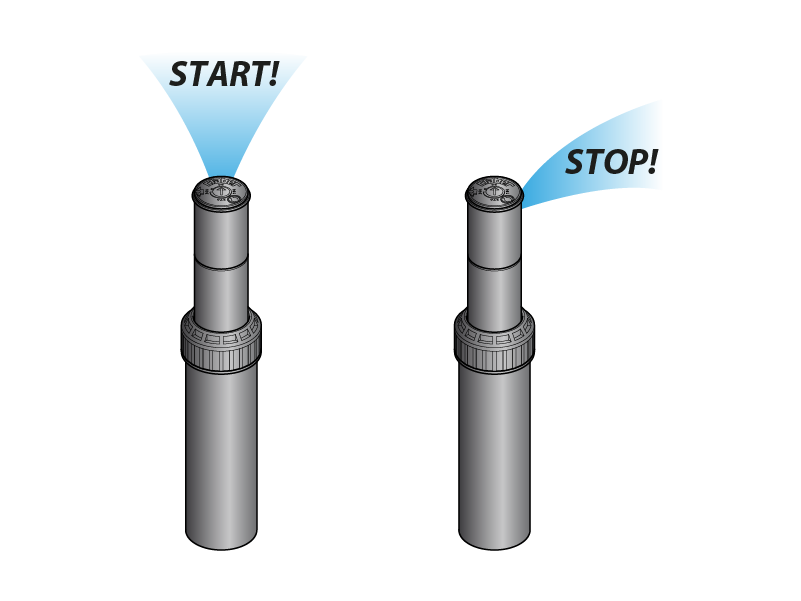

El aspersor empieza a trabajar desde este punto, girando hacia la derecha.

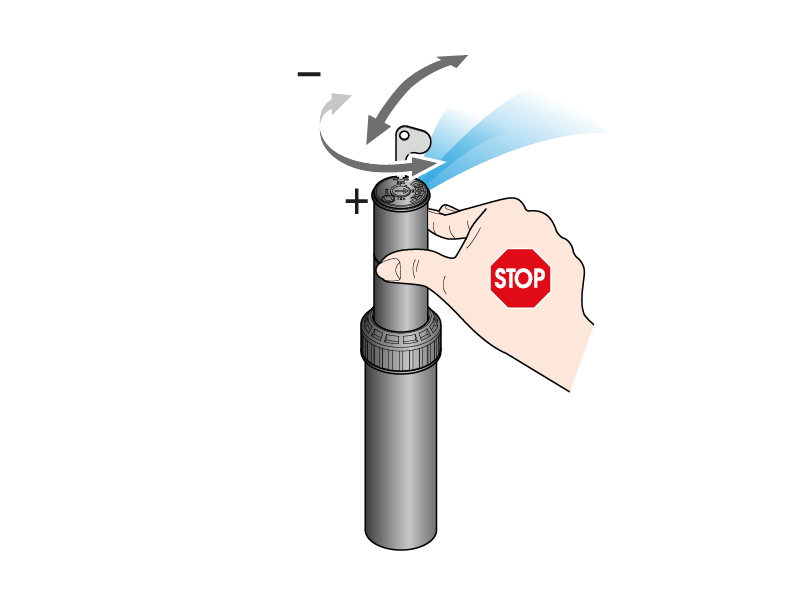

VARIAR EL ÁNGULO DE RIEGO

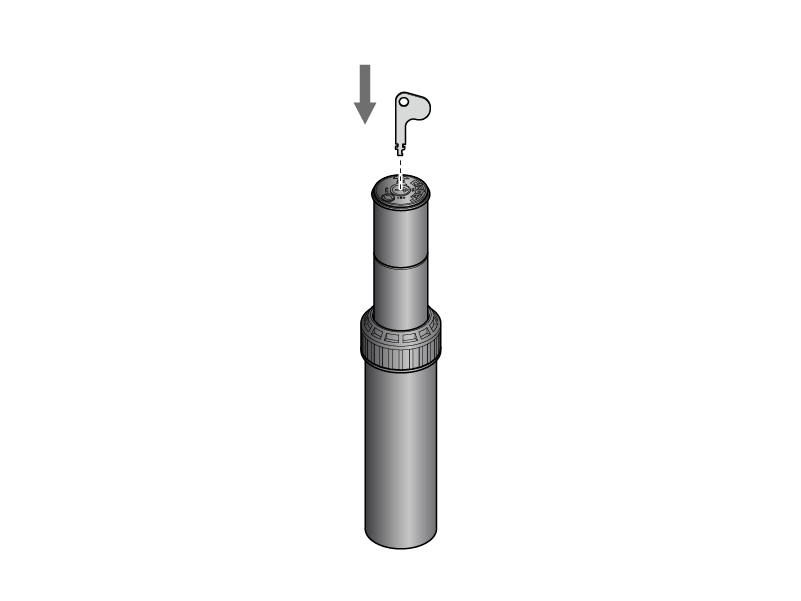

Introduzca la llave por la ranura situada sobre la torrecilla.

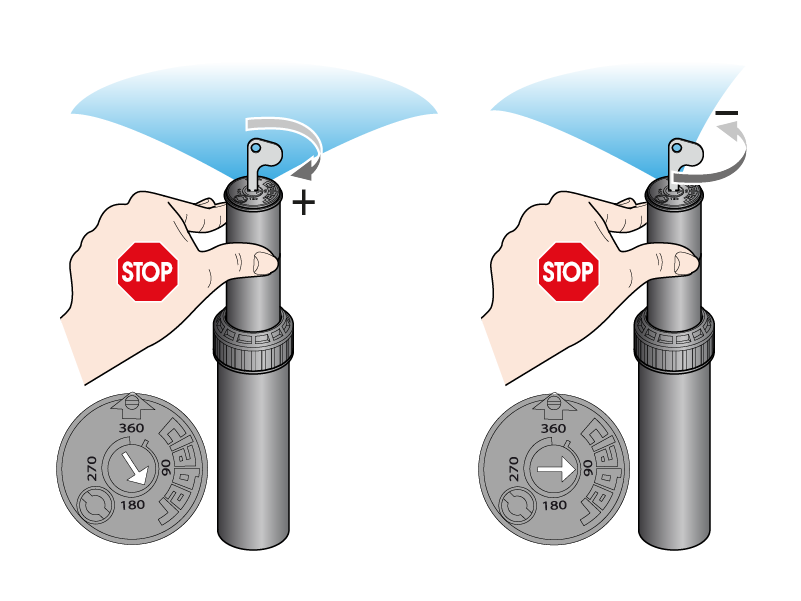

Manteniendo bloqueada la torrecilla con una mano, con la otra, gire la llave hacia la derecha hasta que la flecha se coloque sobre la zona deseada.

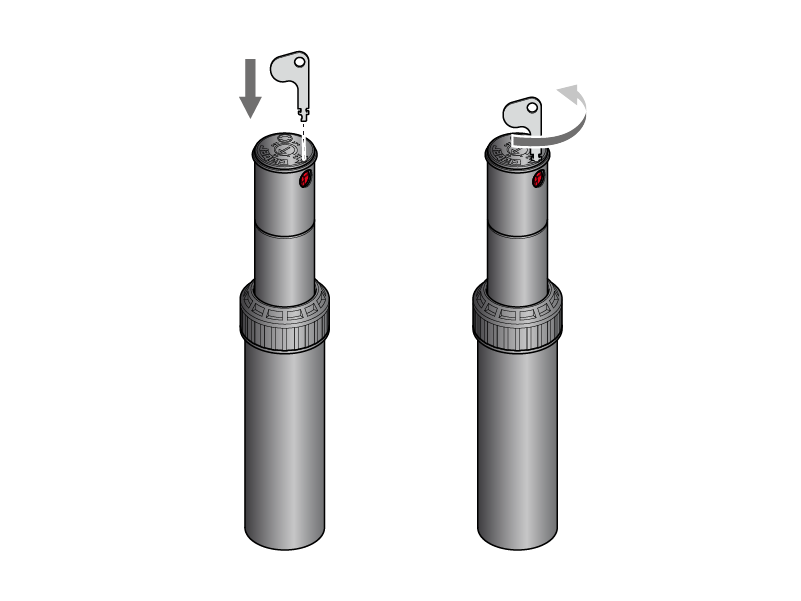

REGULAR LA LONGITUD DEL CHORRO

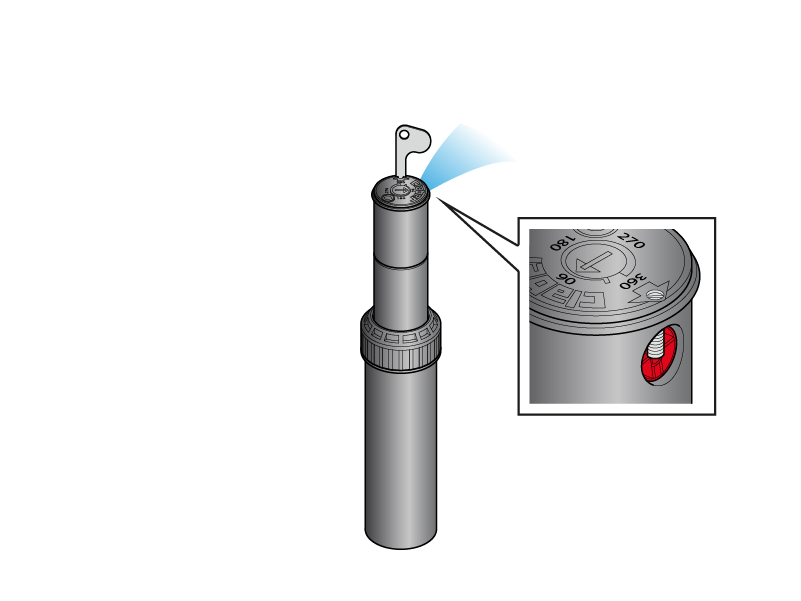

Para reducir la longitud del chorro, introduzca la llave en el tornillo para romper el chorro.

Gírelo hacia la derecha.

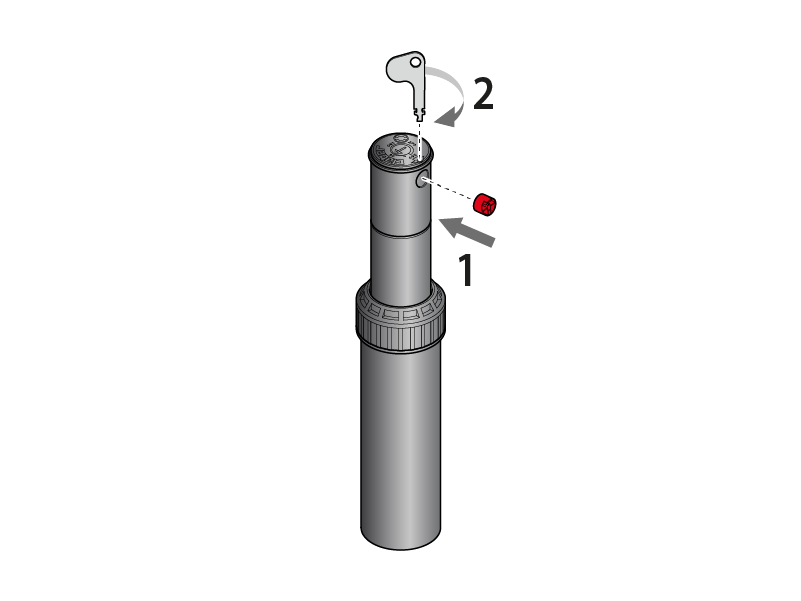

SUSTITUIR LA BOQUILLA

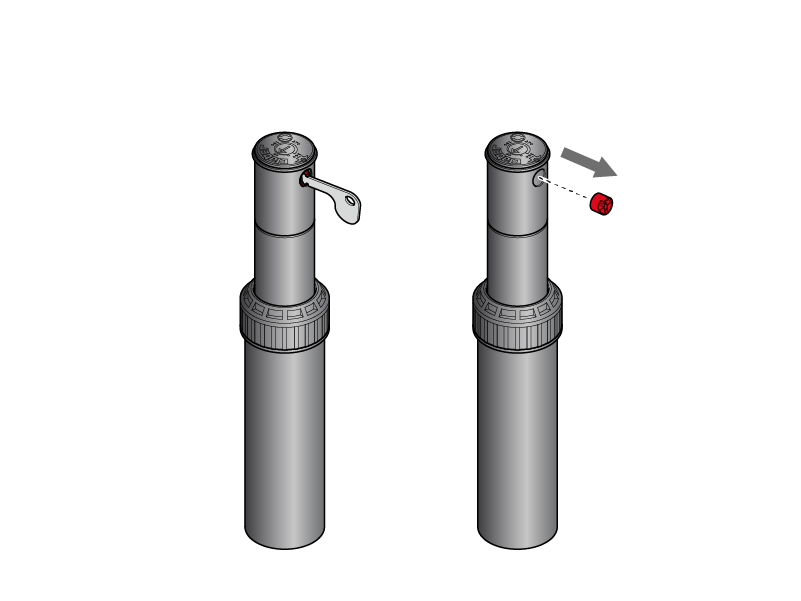

Desenrosque por completo el tornillo para romper del chorro con la misma llave.

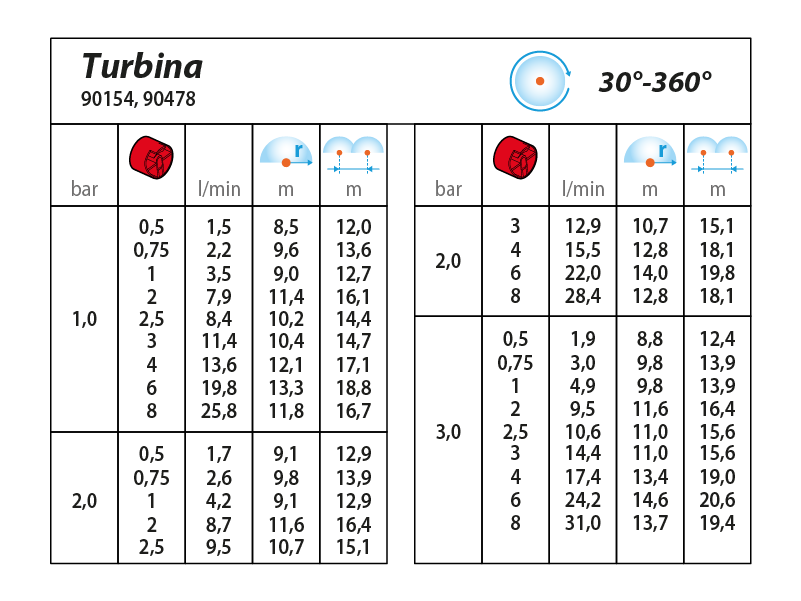

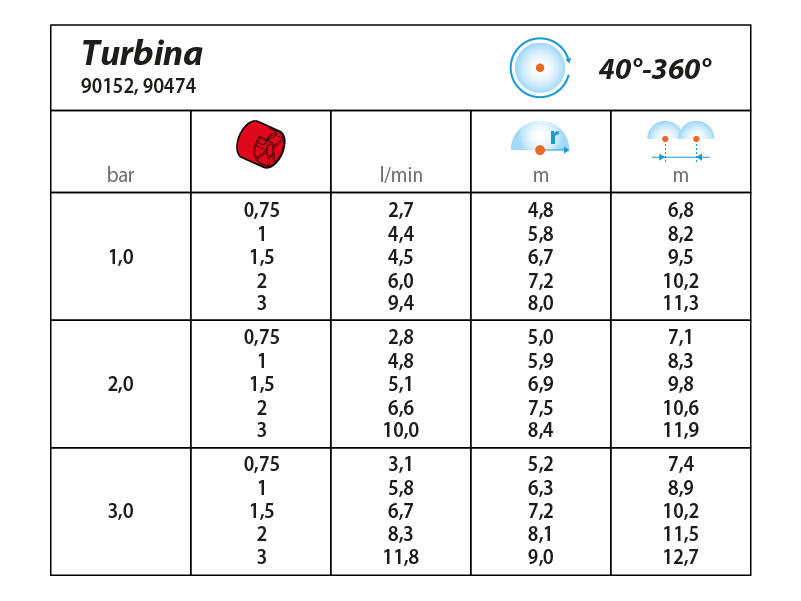

TABLAS DE CONSUMOS DE LOS ASPERSORES

Cod. 90152, 90474

Cod. 90154, 90478
