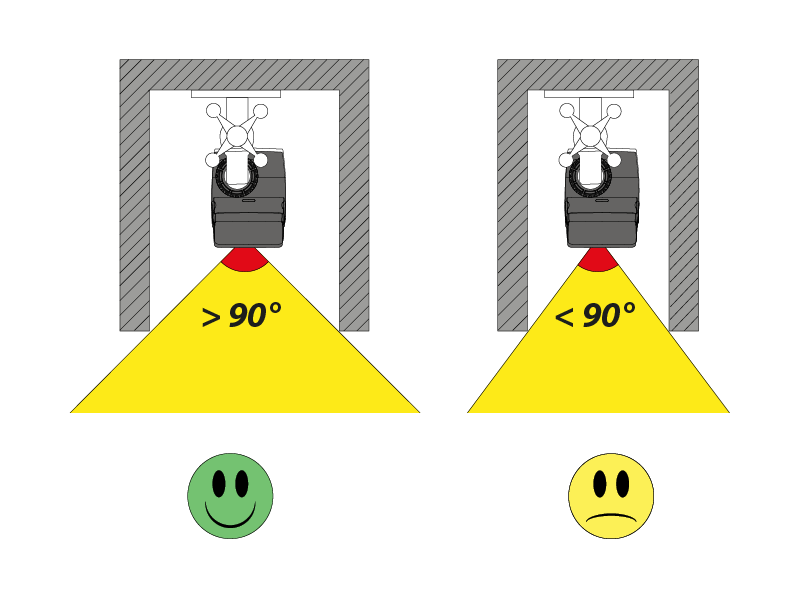

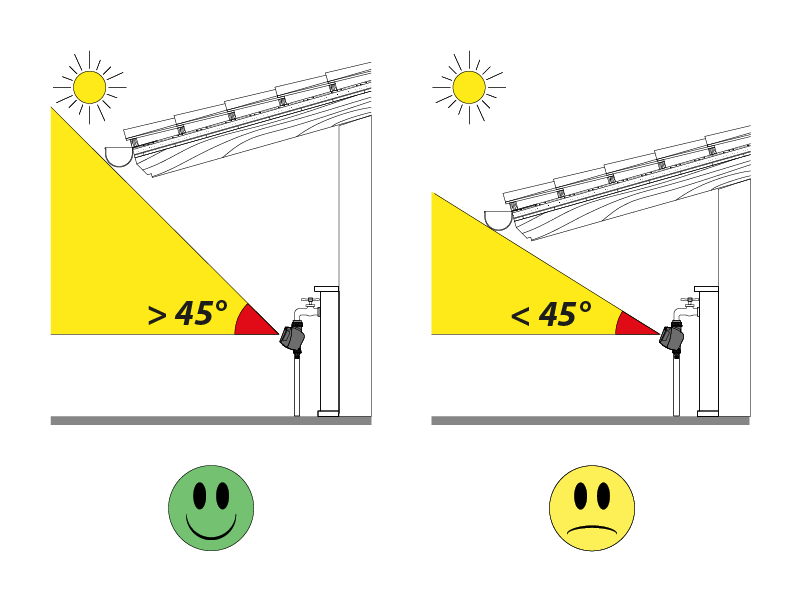

Instale el programador al aire libre, en un lugar luminoso, evitando zonas con demasiada sombra u oscuras.

Instale el programador al aire libre, en un lugar luminoso, evitando zonas con demasiada sombra u oscuras.

Instale el programador en un grifo doméstico. Compruebe que el grifo posea una conexión roscada macho de 3/4” (si es necesario, utilice un adaptador). Enrosque la virola de apriete de la toma hembra de 3/4” al grifo. Atención: apriete la virola solo con la mano; no utilice pinzas ni otras herramientas. Conecte las líneas de riego a las tomas con conector rápido Quick-Click System o a la conexión roscada utilizando los empalmes correspondientes.

No instale el programador dentro de arquetas, bajo el nivel del terreno o en el interior de edificios. Use agua de red o fíltrela. No utilice el programador con sustancias químicas/líquidos distintos del agua. No emplee el programador con presiones de trabajo inferiores a 0,5 bar (7,3 psi) o superiores a 10 bar (145 psi). Recuerde abrir el grifo y cerrar la tapa del programador.

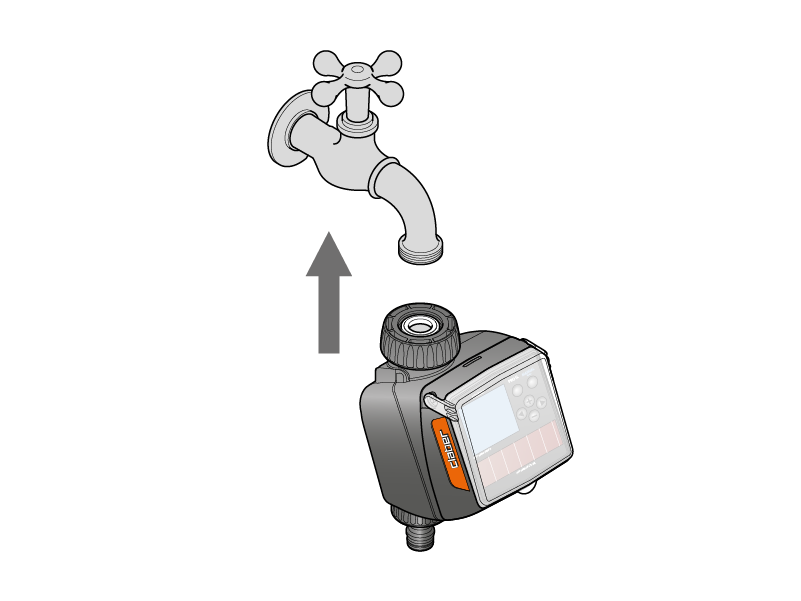

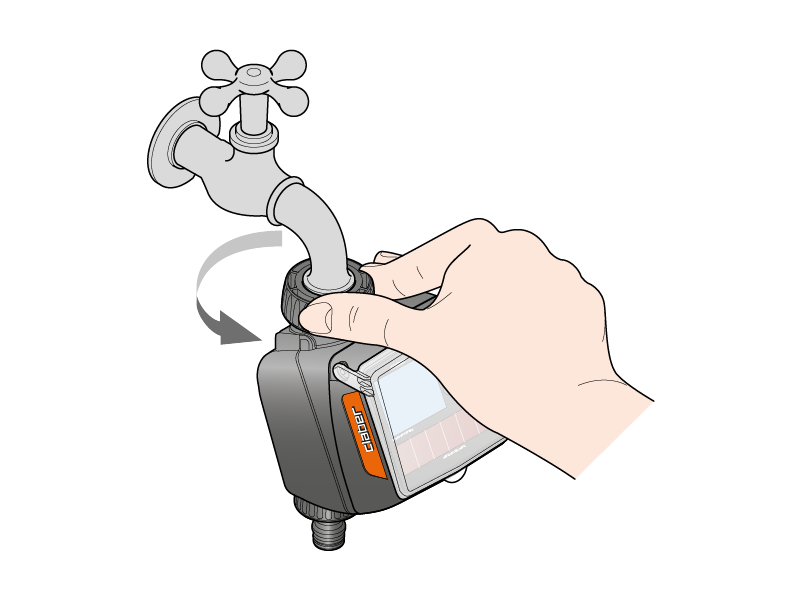

Conecte el programador al grifo.

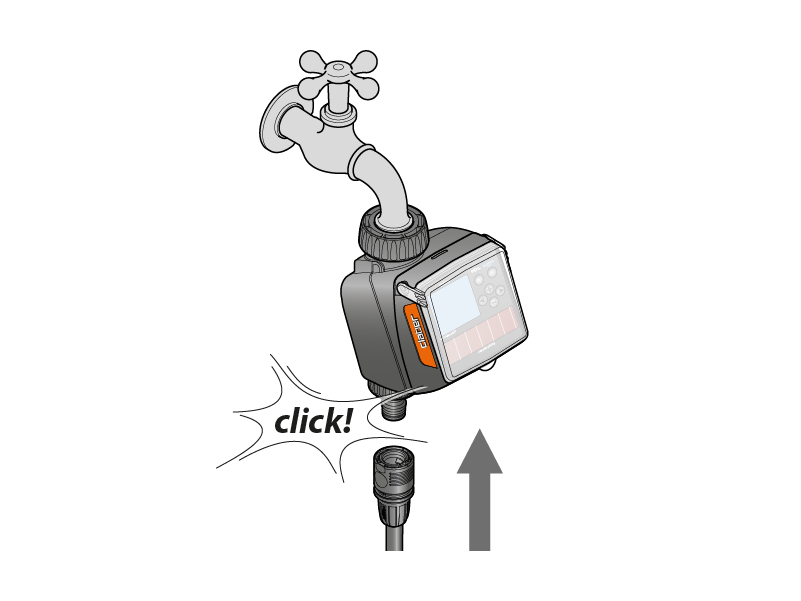

Conecte el tubo a la línea de riego.

Para el funcionamiento, el programador utiliza principalmente energía solar. Para encender la pantalla retroiluminada o cuando la energía solar es insuficiente (por ejemplo, al cabo de unos días de lluvia), para garantizar el correcto funcionamiento del programador, se utilizará automáticamente la pila alcalina de reserva de 1,5 V tipo AA (LR6) de marca (no incluida). La pila debe estar siempre colocada, aunque haga sol.

En la pantalla, el símbolo “sol”:
- si parpadea, indica que no hay luz suficiente (y por tanto se usará la pila para el funcionamiento)
- si está encendido fijo, indica que hay luz suficiente (y por tanto se usará la energía solar para el funcionamiento).

Si se utiliza una pila nueva y se instala correctamente el programador, la pila dura unos 4 años (o hasta su fecha de caducidad, si faltan menos de 4 años para ella). En cualquier caso, la duración de la pila depende:
- de las condiciones meteorológicas (número de días soleados/lluviosos);
- del lugar de instalación del programador;
- de la frecuencia con que se use la retroiluminación.

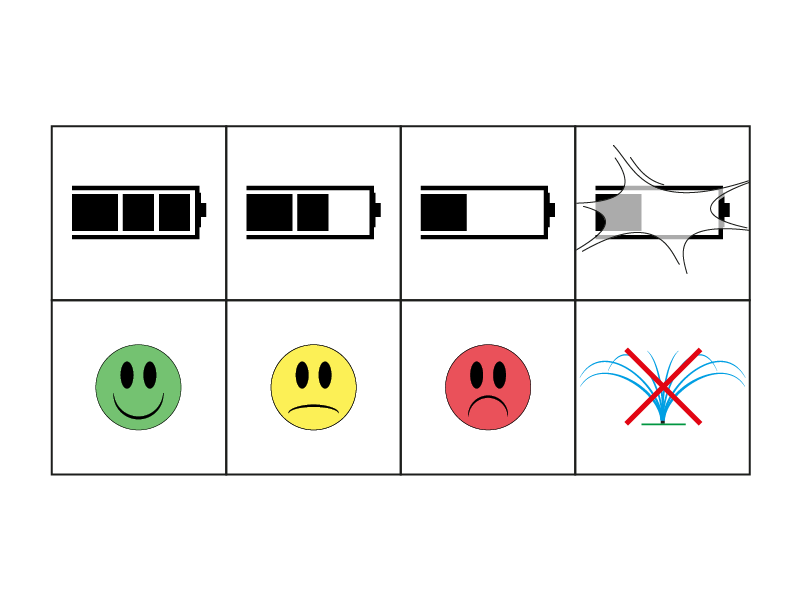

El programador está protegido contra la inversión de polaridad de la pila y comprueba su nivel de carga automáticamente.

Cuando la pila está descargada:
- si se pulsa cualquier tecla (por ejemplo, para la retroiluminación de la pantalla), se suspende la programación. Para restablecerla hay que cambiar la pila;
- si NO se pulsa ninguna tecla, se realiza de todos modos la programación siempre que haya luz solar suficiente (símbolo “sol” encendido fijo).

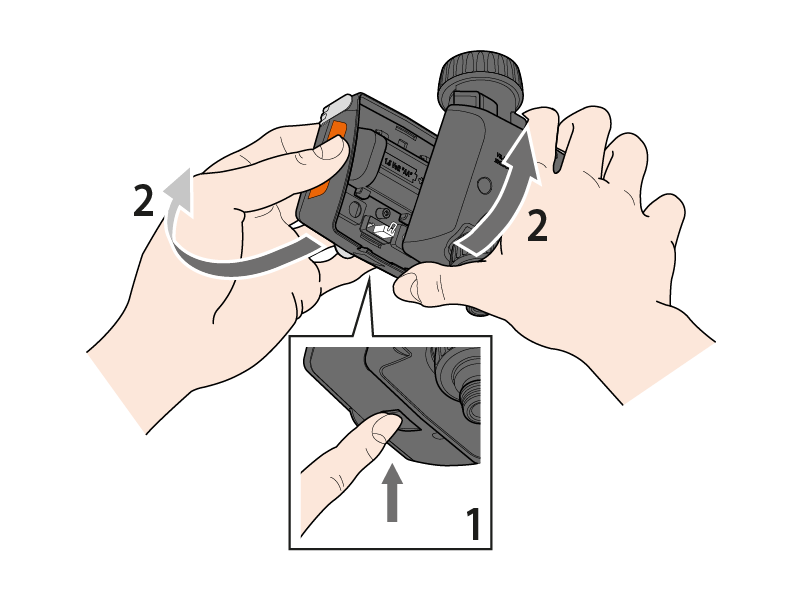

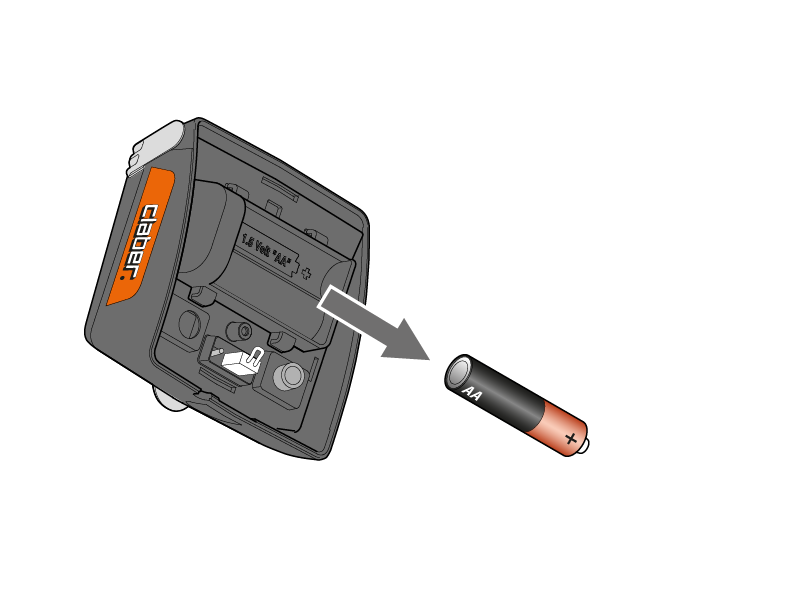

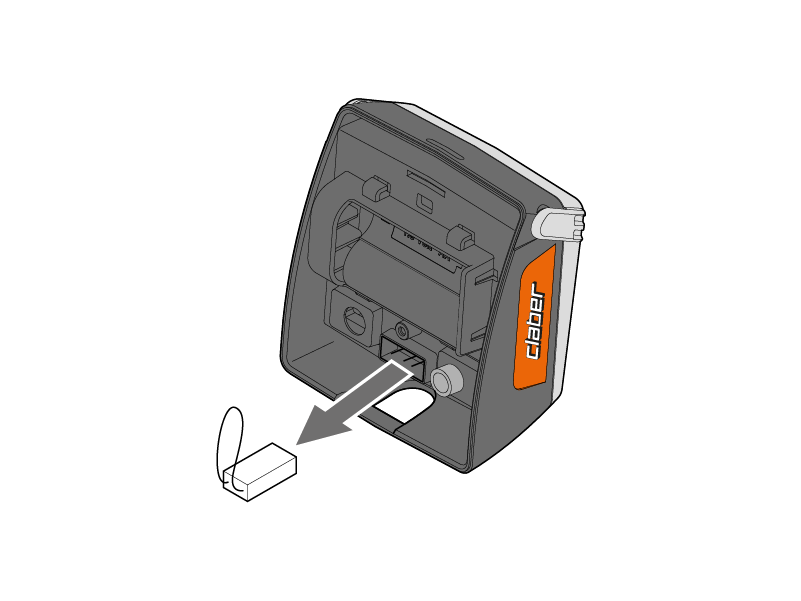

Para colocar o cambiar las pilas, pulse a fondo la tecla inferior y, al mismo tiempo, desenganche la parte delantera del programador.

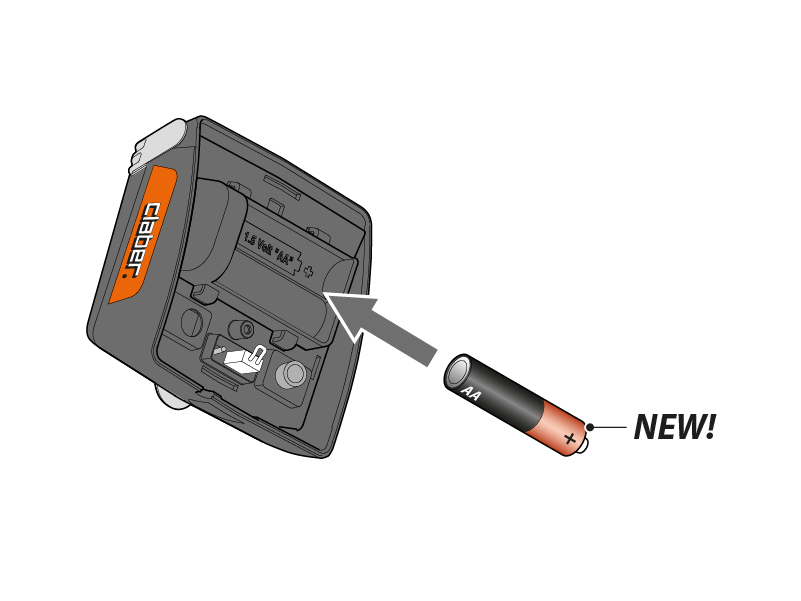

Extraiga la pila agotada, si está dentro. Coloque la pila nueva en el soporte respetando la polaridad.

Si se quita o agota la pila, los programas y los días de riego siguen memorizados. Habrá que volver a ajustar la hora y la fecha.

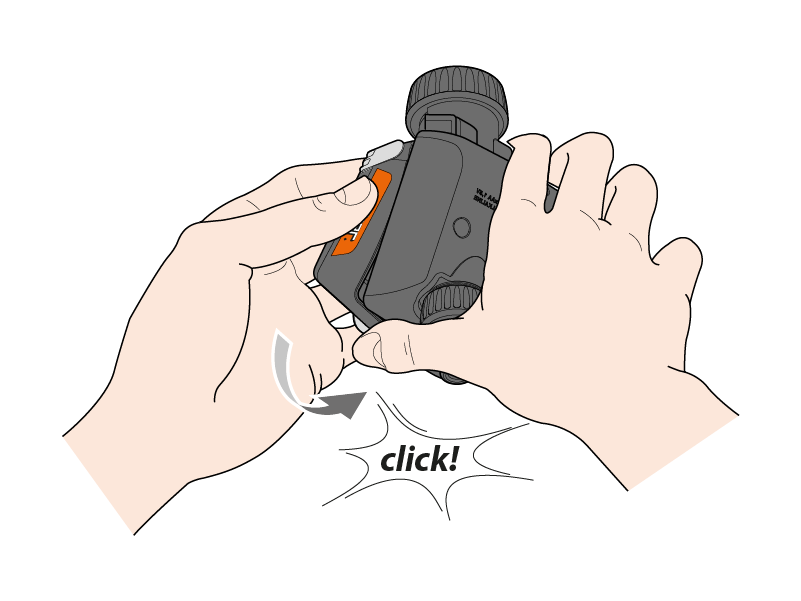

Vuelva a ensamblar el programador juntando las dos partes hasta oír el “click” de enganche de la tecla inferior.

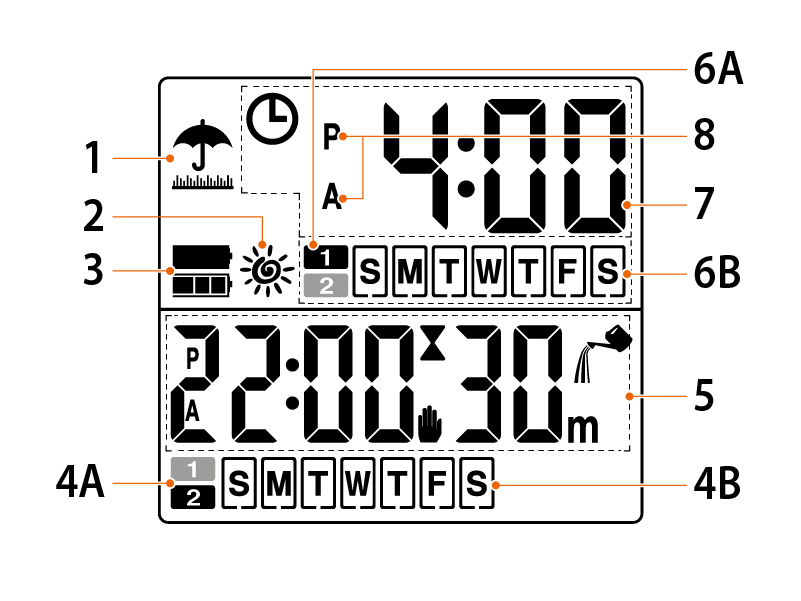

1) Indicador de lluvia del Rain Sensor lleno;
2) Indicador de fuente de alimentación;
3) Indicadores de pila del Rain Sensor/ programador;
4A) Modalidad PLUS activa: los riegos se activan en los días impares (1) o en los días pares (2). Si PLUS está en off, no aparecen números;
4B) Días de la semana en los que se activan los riegos;
5) Información de hora, duración, inicio del próximo riego (si el riego está en curso, aparecen solo el símbolo de la regadera parpadeando y los minutos restantes);
6A) Modalidad PLUS activa con indicación del día actual par (2) o impar (1);
6B) Día actual (parpadeando);
7) Hora actual;
8) p.m. - a.m. (hora en formato anglosajón).

Los días indicados son: S domingo, M lunes, T martes, W miércoles, T jueves, F viernes, S sábado.

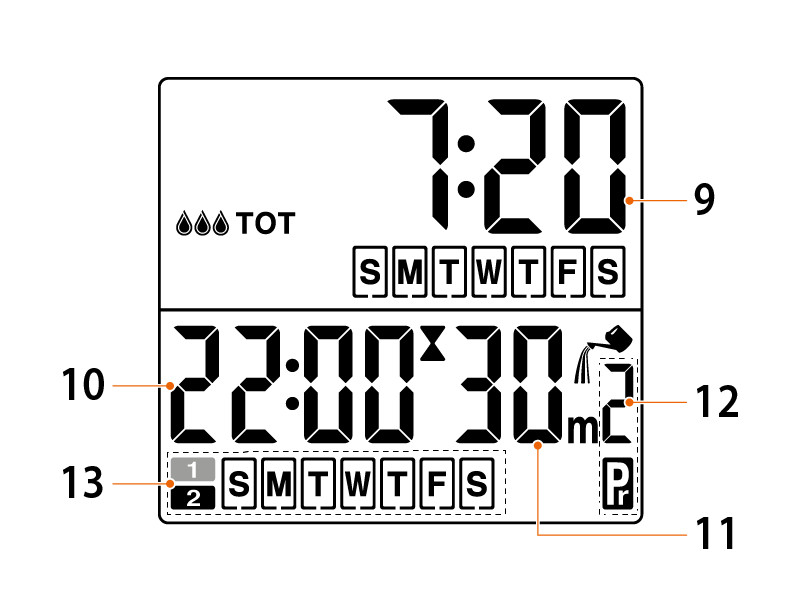

9) Suma de las duraciones de todos los riegos de la semana;
10) Hora de inicio del programa;
11) Duración del programa;
12) Número de programa;
13) Días en los que se activa el programa (aparece 1 o 2 si la función PLUS está activa).

Los días indicados son: S domingo, M lunes, T martes, W miércoles, T jueves, F viernes, S sábado.

Pulse cualquier tecla para encender la pantalla retroiluminada.

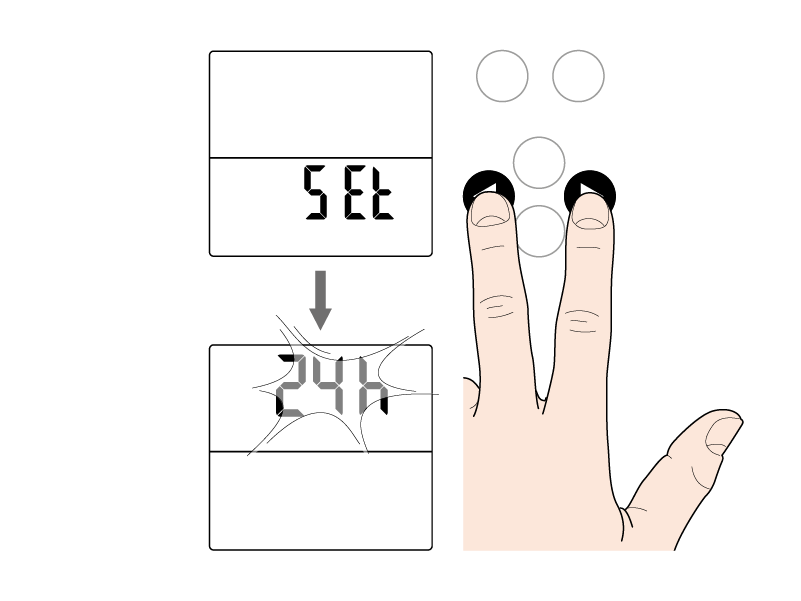

Mantenga pulsadas al mismo tiempo las flechas hasta que la pantalla muestre el mensaje set y luego el mensaje 24h parpadeando.

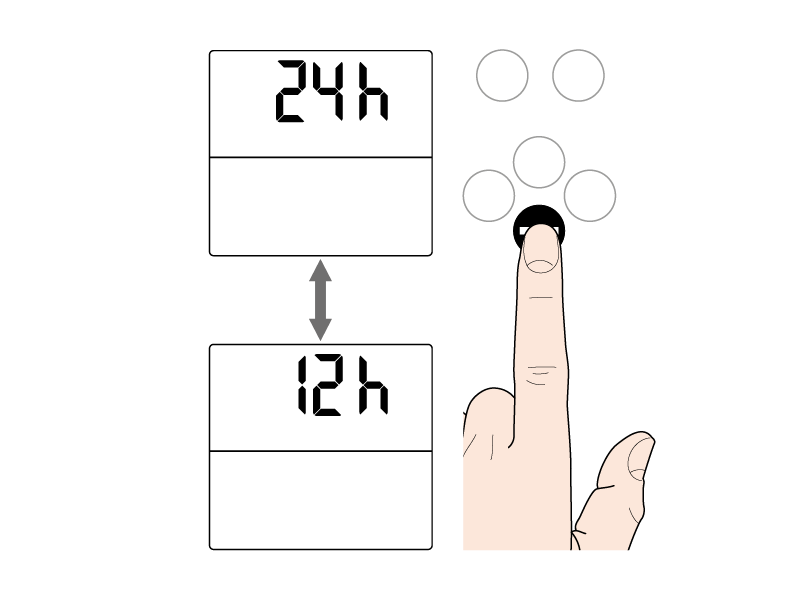

Opción 12h o 24h. Pulse la tecla - para decidir si la hora debe tener formato 12h (formato anglosajón) o 24h.

Si se escoge la opción 12h, cuando se muestre la hora actual o durante la programación, aparecerá una A (ante meridiem a.m) o una P (post meridiem p.m) para indicar la hora correcta.
Ejemplo: A 4:00 = 4 de la mañana (4:00) P 4:00 = 4 de la tarde (16:00).

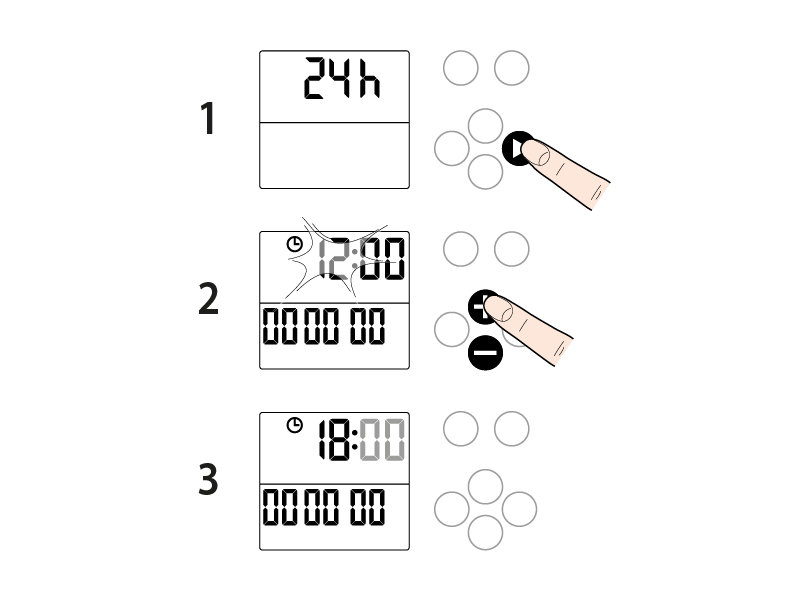

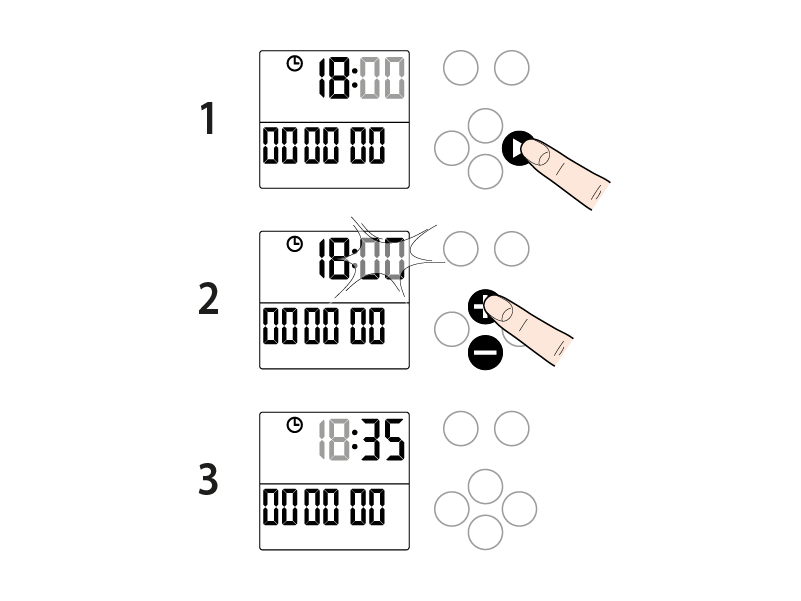

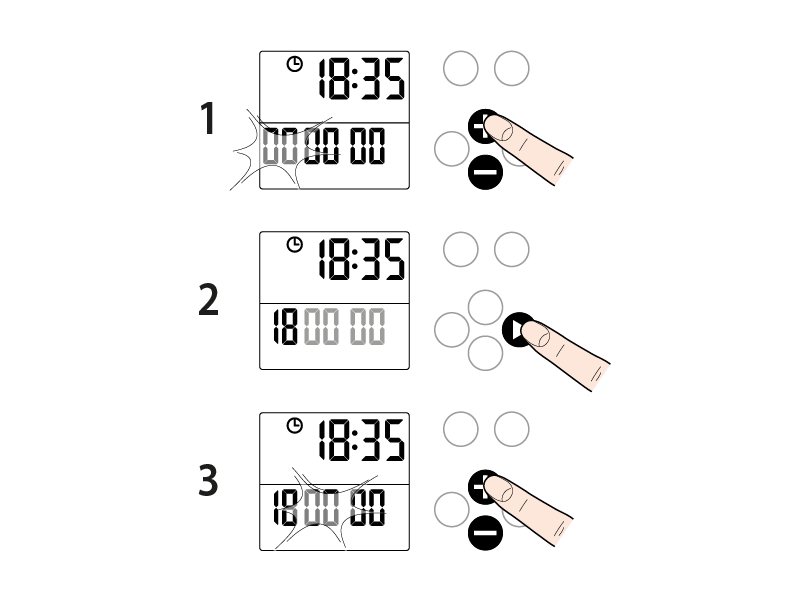

Ajuste de la HORA. Pulse la tecla flecha derecha para acceder al ajuste de la HORA (el número parpadea para indicar que se debe introducir un valor). Pulse las teclas + y - para definir el valor (en el ejemplo, las 18:00).

Ajuste de los MINUTOS. Pulse la tecla flecha derecha para acceder al ajuste de los MINUTOS (el número parpadea para indicar que se debe introducir un valor). Pulse las teclas + y - para definir el valor (en el ejemplo, 35 minutos).

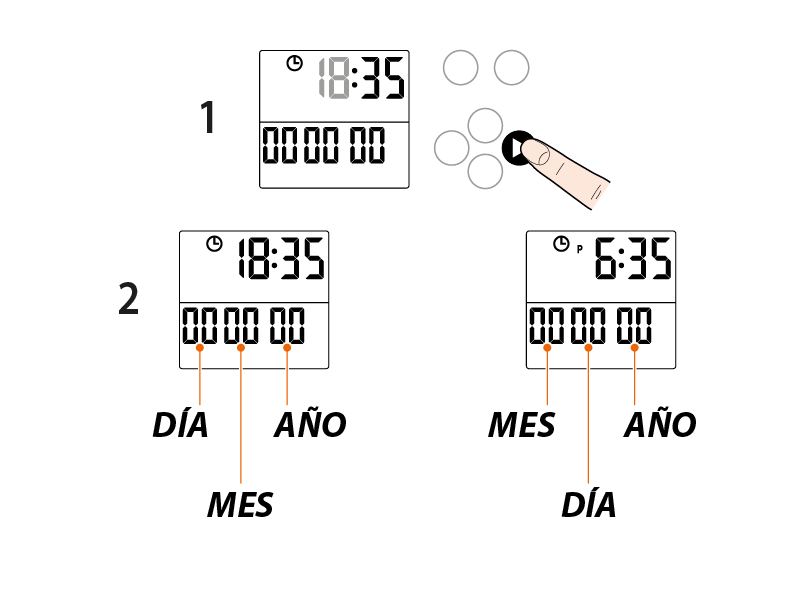

Ajuste de la FECHA. Pulse la tecla flecha derecha para acceder al ajuste de la FECHA, si se ha seleccionado el formato 24 h, se deberán introducir los valores día-mes-año; si se ha seleccionado el formato 12 h (anglosajón), se deberán introducir los valores mes-día-año.

Los valores se ajustan de la misma manera explicada para la HORA y los MINUTOS.

Una vez ajustada la fecha, el día de la semana (ej., lunes) se reconoce automáticamente, ya que el programador dispone de calendario.

Ajuste de la función PLUS. Durante la programación, la función PLUS permite configurar:
- los días de la semana en los que regar (OFF);
- los días impares (On 1 - lunes , miércoles , viernes);
- los días pares (On 2 - domingo , martes , jueves , sábado).

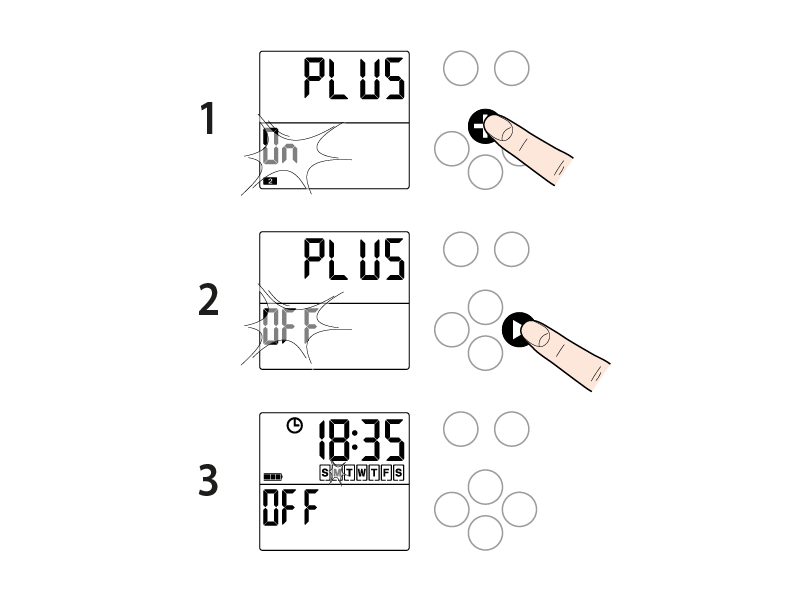

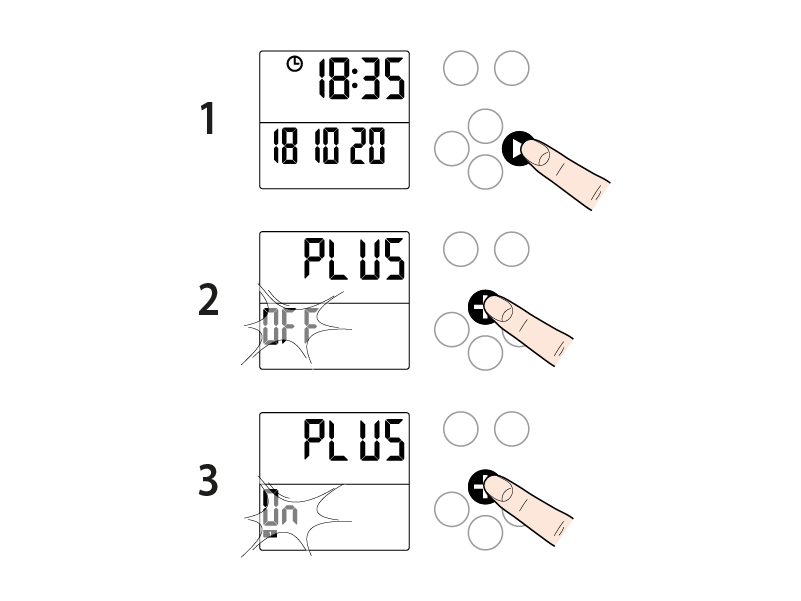

Para acceder al ajuste de la función PLUS, después de definir la fecha, pulse la tecla flecha derecha. Pulse varias veces la tecla + para poner el parámetro en OFF, On 1 o On 2.

Pulse la tecla flecha derecha: volverá a aparecer la página de la HORA.

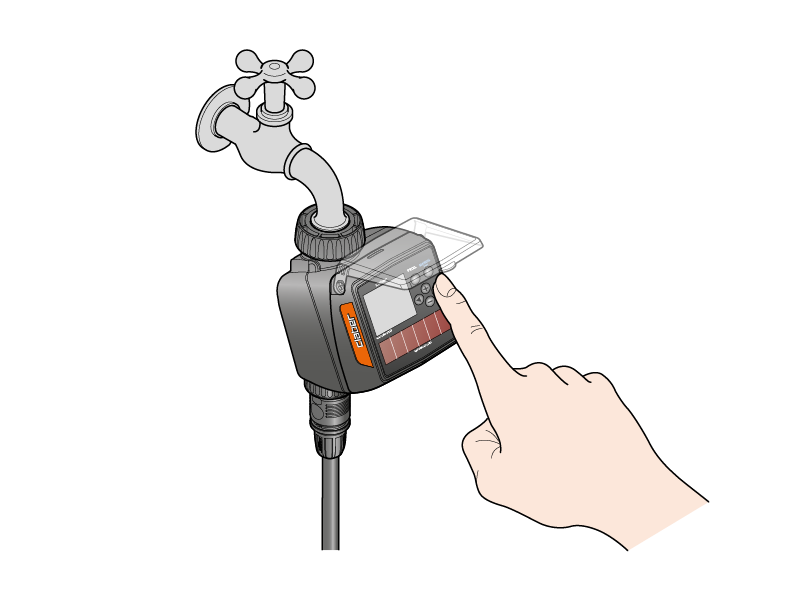

Pulse cualquier tecla para encender la pantalla retroiluminada. Pulse varias veces la tecla indicada para desplazarse por las páginas de programación de los 4 programas disponibles, hasta que se vea abajo a la derecha el número del programa que se desea configurar (p. ej. Pr 1).

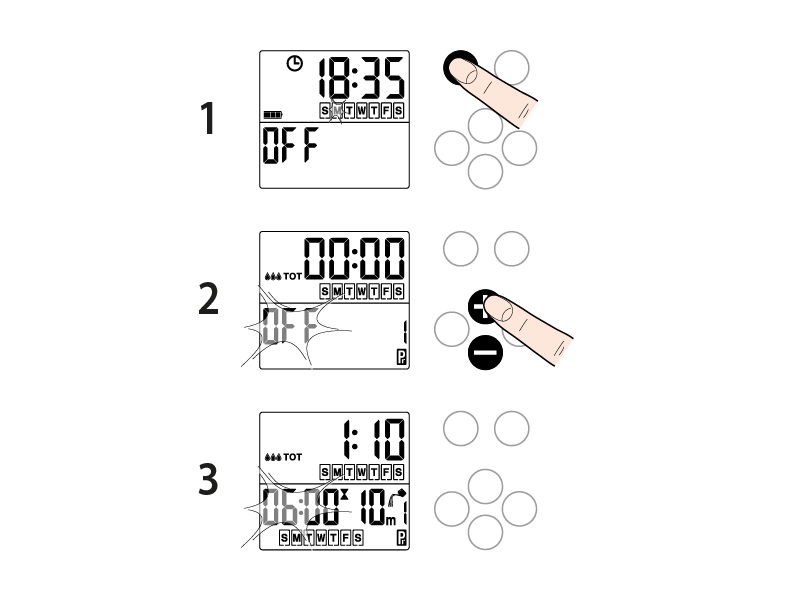

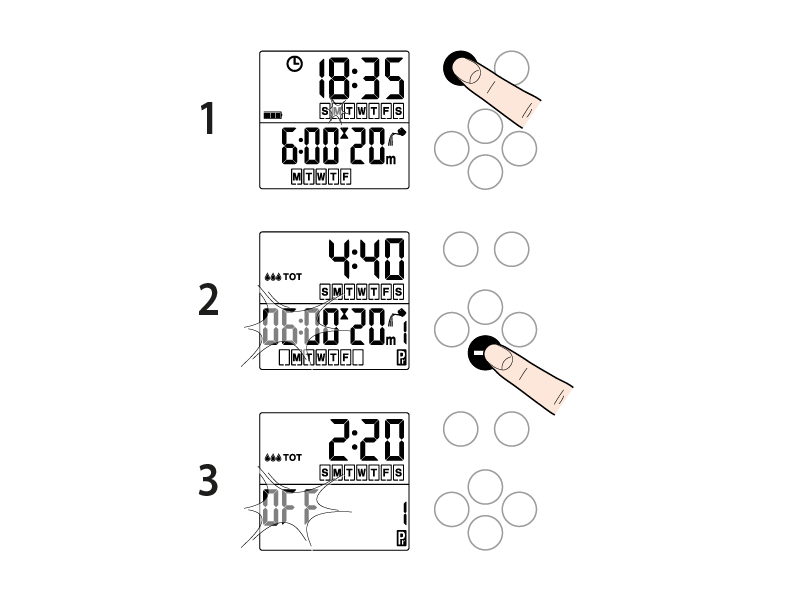

Con las teclas + y - se ajusta la hora de inicio (p. ej. 6:00). Por defecto, la hora está siempre en OFF (riego NO activo): déjela así si no tiene previsto utilizar el programa. Las horas de inicio se deberán ajustar dentro de las 24 horas solares.

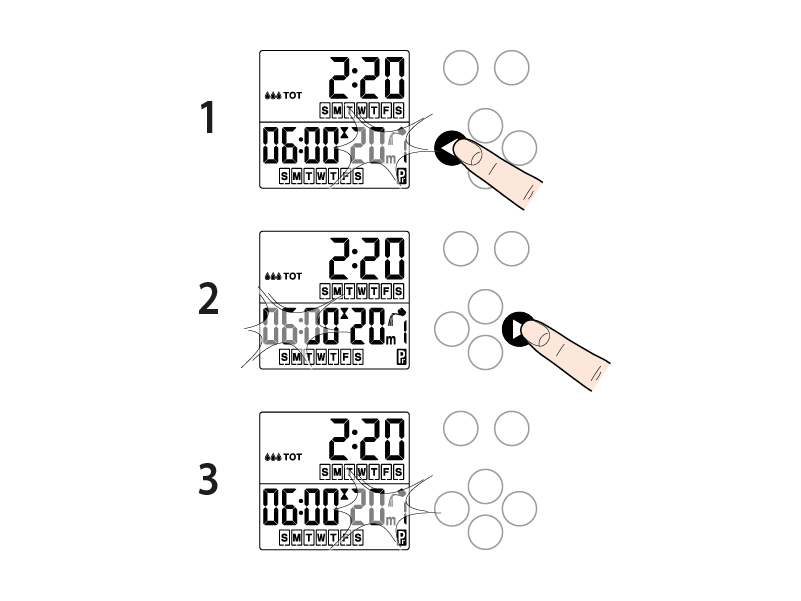

Después de definir la hora de inicio, pulse la tecla flecha derecha para acceder al ajuste de la DURACIÓN del riego del programa. El programador ajusta automáticamente una duración de 10 minutos, que se puede modificar desde un mínimo de 5 segundos hasta un máximo de 90 minutos. Pulse las teclas + y - para definir la duración deseada (p. ej. 20 minutos). Si se mantiene pulsada la tecla se avanza más rápidamente.

Pulsando la tecla flecha izquierda en cualquier momento, se puede volver al ajuste del parámetro anterior (en este caso, el ajuste de las horas de inicio) para modificarlo, por ejemplo.

El procedimiento de programación es el mismo para los 4 programas.
Atención: los programas no se pueden solapar, el programador modificará automáticamente las horas.
Nota: durante el funcionamiento normal del programador, si el icono de la regadera parpadea, significa que se está realizando un riego.

Pulse la tecla flecha derecha para acceder a la configuración de los días de riego.

Si la función PLUS está en ON, el programador configura automáticamente el riego en los días pares (ON 2) o impares (ON 1). Si la función PLUS está en OFF, configure los días de la semana en los que activar cada programa.
Los días indicados son: S domingo, M lunes, T martes, W miércoles, T jueves, F viernes, S sábado.
Cada programa puede asociarse a días distintos. El número del programa que se está configurando aparece abajo a la derecha.

Para cambiar de día, pulse la tecla flecha derecha.

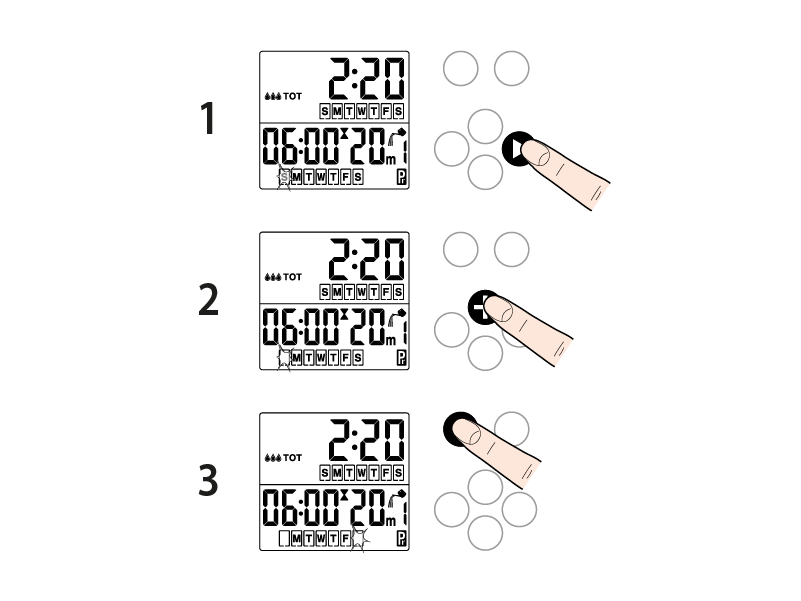

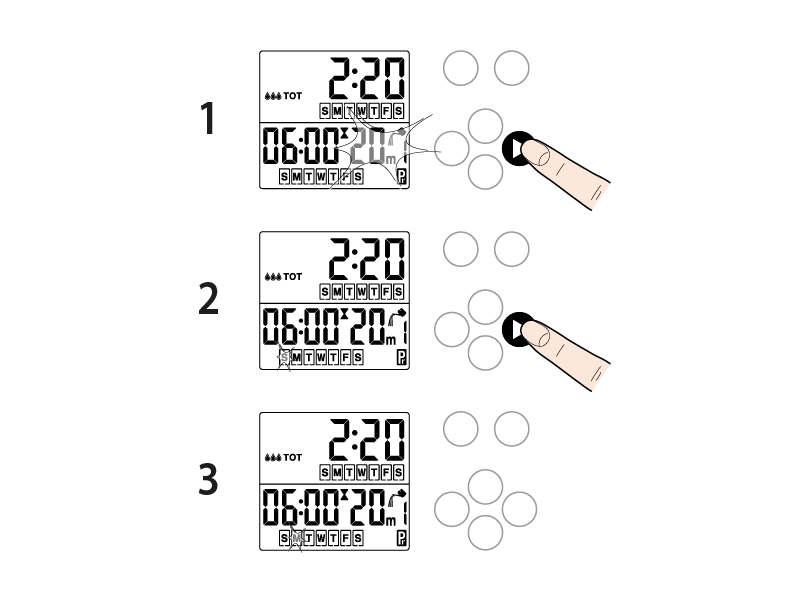

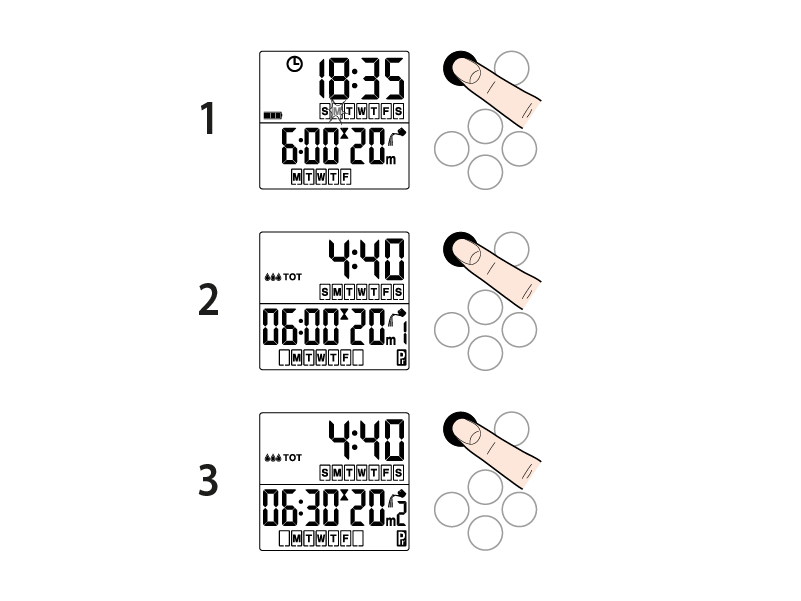

Para desactivar un día (rectángulo vacío) o activarlo (rectángulo con el día), pulse la tecla +. En el ejemplo, el programa 1 se ejecutará de lunes (M) a viernes (F). Pulse la tecla indicada para memorizar los valores recién introducidos para el Pr 1.

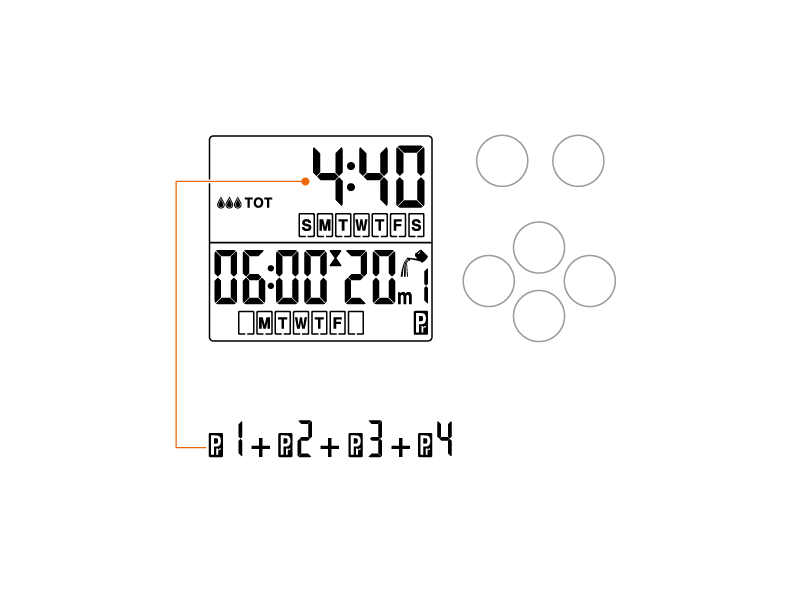

Configure los programas siguientes de la misma forma. La pantalla superior muestra la suma de todas las DURACIONES de riego de los programas configurados a lo largo de la semana (p. ej. 4 horas y 40 min.).

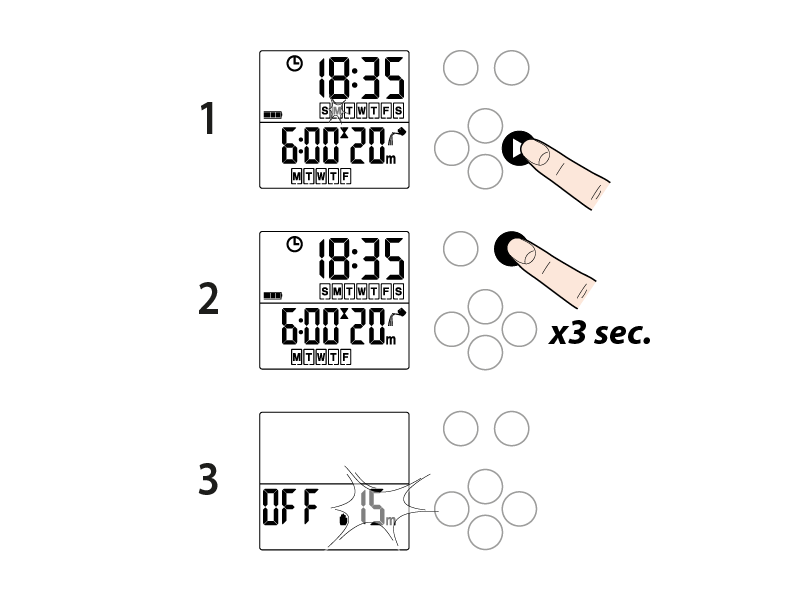

Una vez configurados todos los programas deseados, en la página de la hora con la pantalla retroiluminada encendida, pulsando varias veces la tecla indicada se pueden consultar los ajustes de cada programa (el número del programa aparece abajo a la derecha) y, en caso necesario, modificarlos (como se indica en las páginas anteriores).

Atención: si se quita la pila, los programas de riego siguen memorizados, Habrá que volver a ajustar la fecha y la hora.

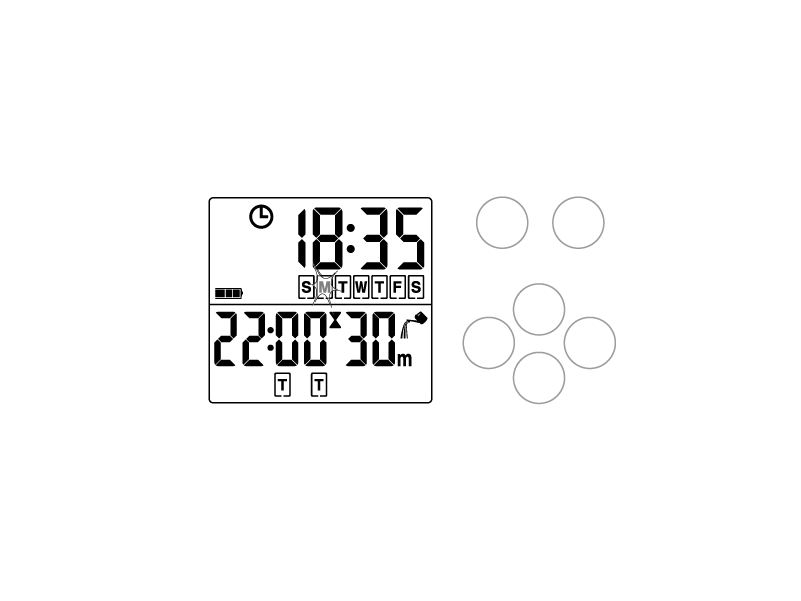

Página de la hora. Después de una programación, la pantalla vuelve a mostrar la página de la hora. En la página de la hora, en la parte inferior de la pantalla, se indican la hora de inicio, la duración del próximo riego previsto (en el ejemplo, 30 minutos a las 22:00) y los días de riego.

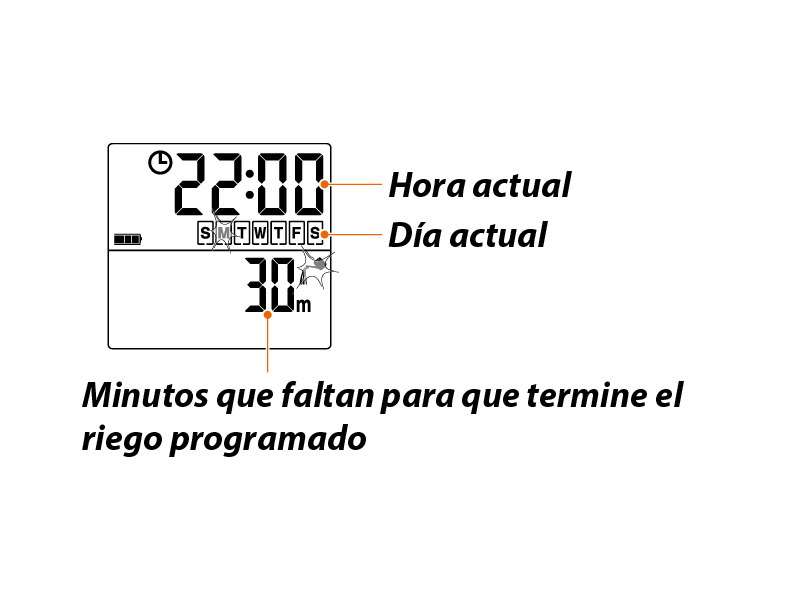

Página de riego en curso. Cuando se activa el riego programado (ej., a las 22:00), la pantalla muestra: arriba, la hora y el día actuales, abajo, los minutos que faltan para que termine el riego, el icono de la regadera parpadeando. Cuando finaliza el riego, la pantalla vuelve a mostrar la página de la hora.

Pulse cualquier tecla para encender la pantalla retroiluminada. Mantenga pulsada la tecla indicada hasta que aparezca la pantalla de la figura.

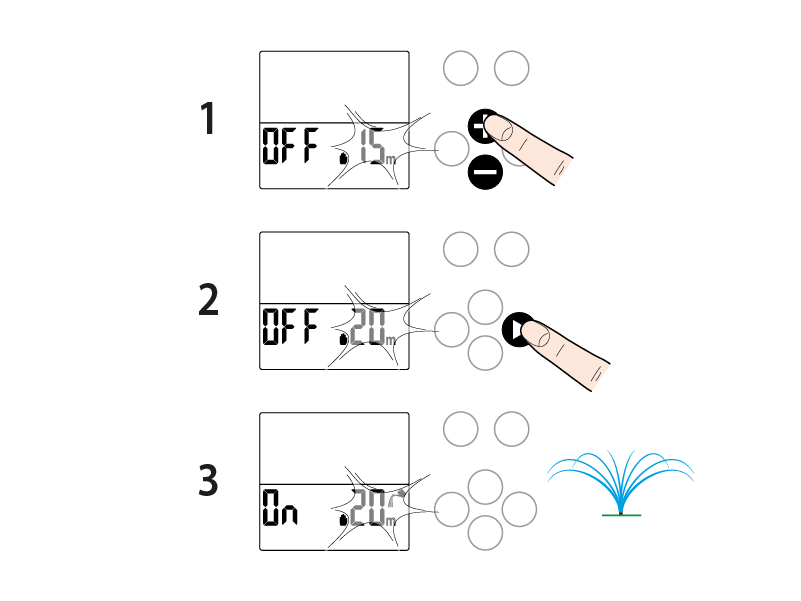

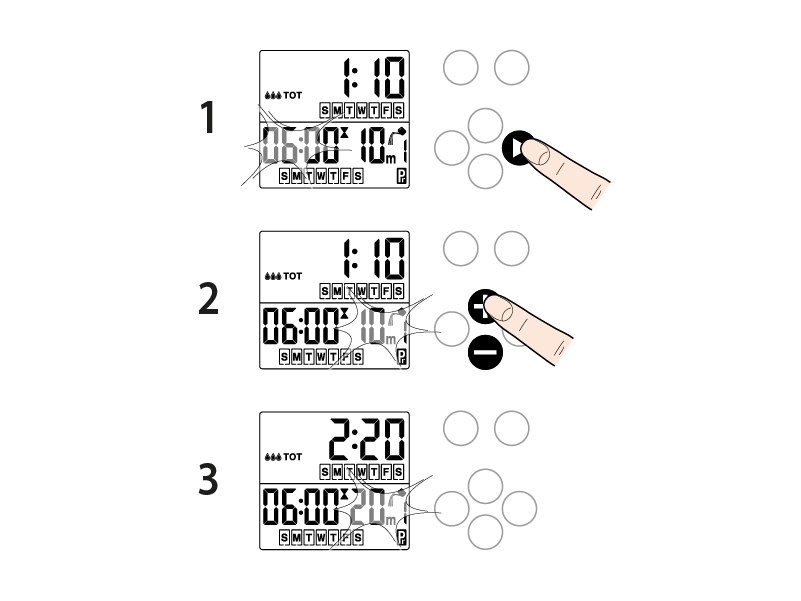

Pulse las teclas + y - para definir la duración deseada. La función manual sugiere automáticamente 15 minutos, que se pueden modificar desde 5 segundos hasta 90 minutos (en el ejemplo, 20 minutos). Si se mantiene pulsada la tecla se avanza más rápidamente. Pulse la tecla flecha derecha para activar, al cabo de unos instantes, el riego manual.

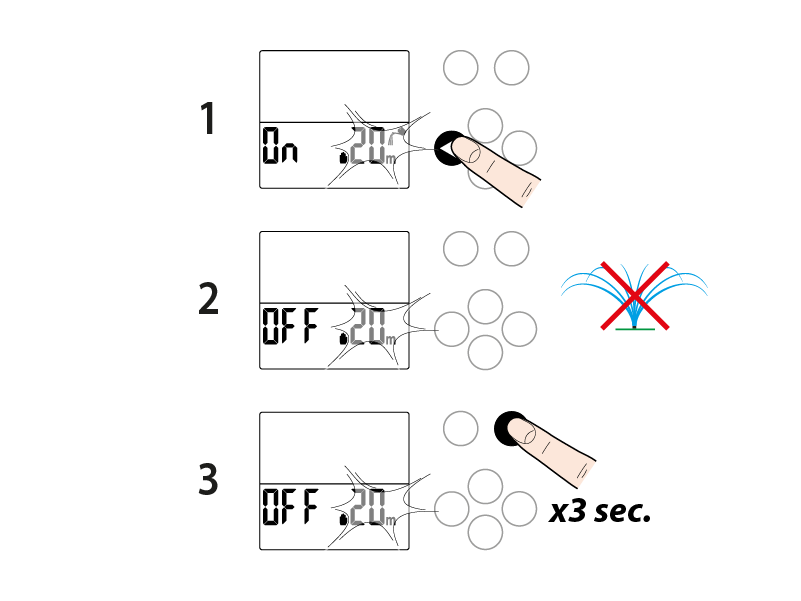

Para interrumpir antes de tiempo el riego manual,ponga el programador en OFF (flecha izquierda) y pulse durante 3segundos la tecla indicada.

Este riego complementario no afecta a la programación ya definida.

Para eliminar un programa solo hay que poner su hora de inicio en OFF (riego NO activo).

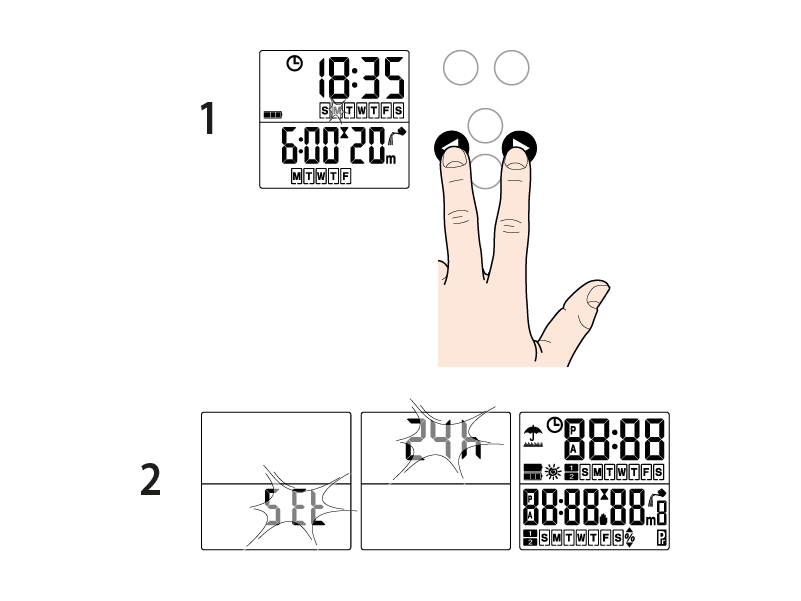

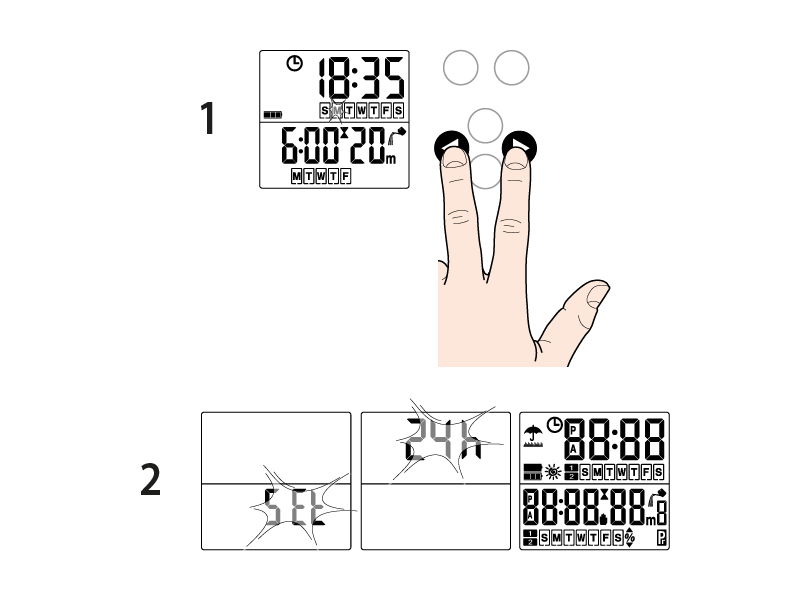

Para realizar un RESET de los ajustes, pulse las teclas flechas durante un mínimo de 10 segundos. La pantalla mostrará el mensaje SET, 24h y, por último, se encenderán todos los iconos. Ahora se pueden soltar las dos teclas porque ya se ha efectuado el reset y habrá que volver a configurar el programador.

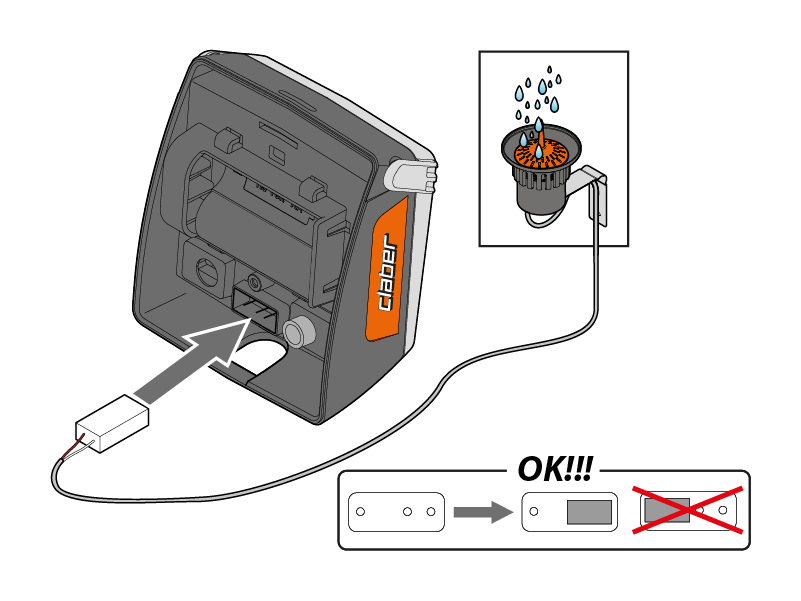

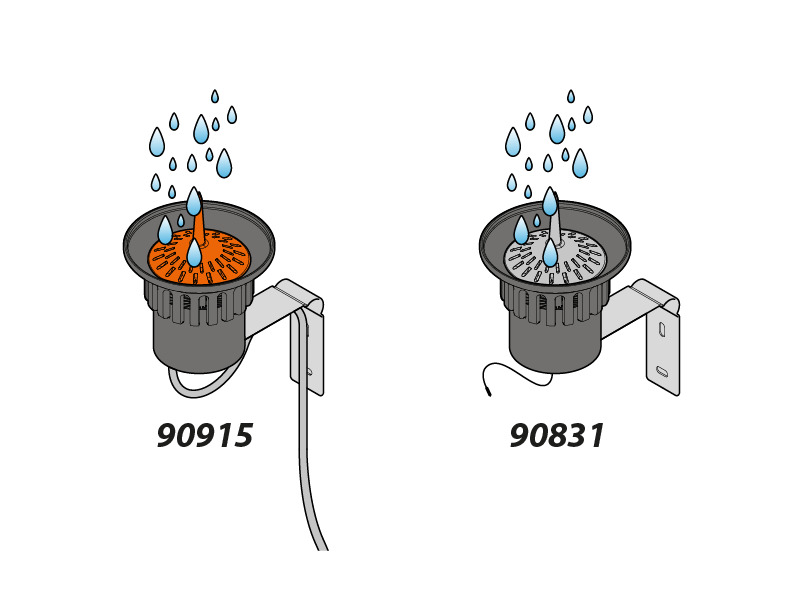

El programador está preparado para conectarle un sensor de lluvia, por cable (cód. 90915) o por radiofrecuencia (cód. 90831). Cuando el agua de lluvia contenida en el Rain Sensor supera los 5 mm de pluviometría, el sensor suspende temporalmente el riego y lo reanuda cuando se ha evaporado el agua.

Quite el puente de protección de los contactos sin utilizar ninguna herramienta. Si no se utiliza el Rain Sensor, es necesario que el puente permanezca montado en su sitio, ya que de lo contrario el programador no efectuará los riegos automáticos, sino solo los manuales.

Conecte el conector del sensor.

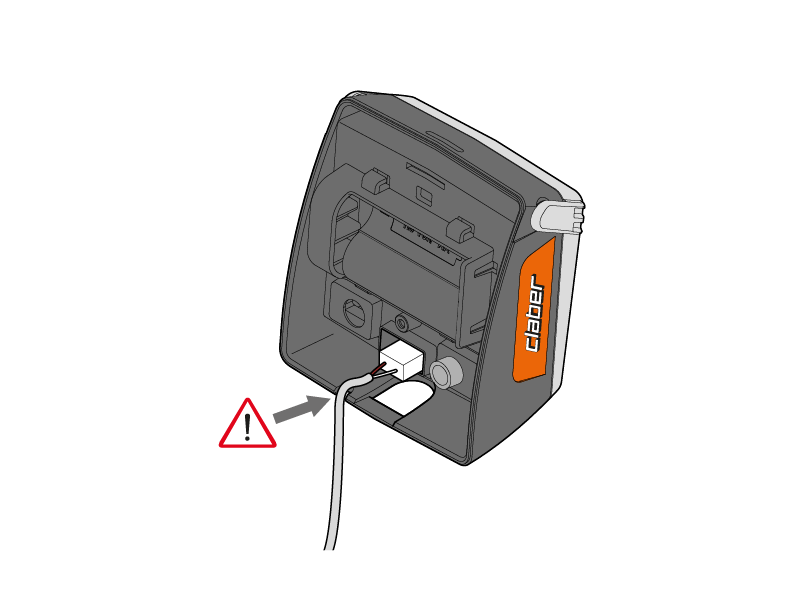

Compruebe que el cable bipolar entre por el correspondiente orificio previsto en la parte inferior del programador.

Quite el puente de protección de los contactos sin utilizar ninguna herramienta. Si no se utiliza el Rain Sensor, es necesario que el puente permanezca montado en su sitio, ya que de lo contrario el programador no efectuará los riegos automáticos, sino solo los manuales.

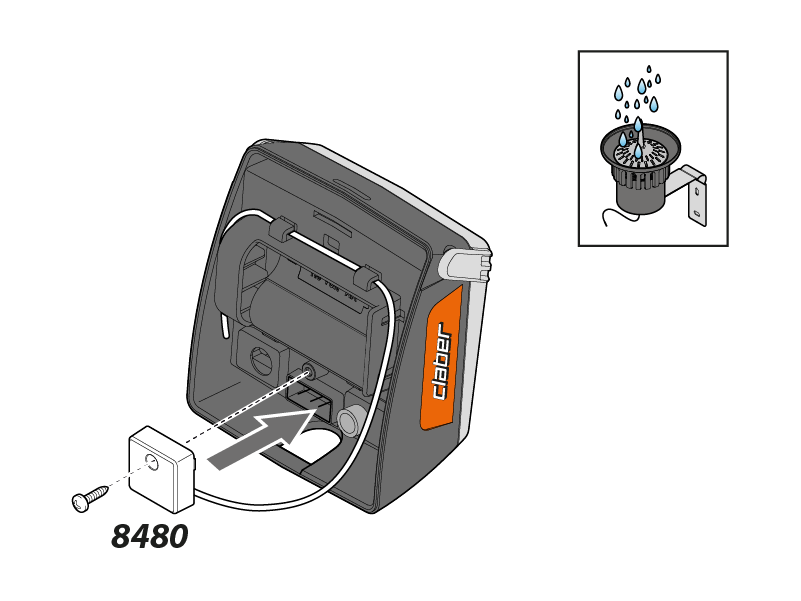

Instale la Interfaz Rain Sensor RF (cód. 8480), introduciendo la antena por cable a través de los anillos previstos.

Lave el filtro al final de cada temporada y revíselo periódicamente.

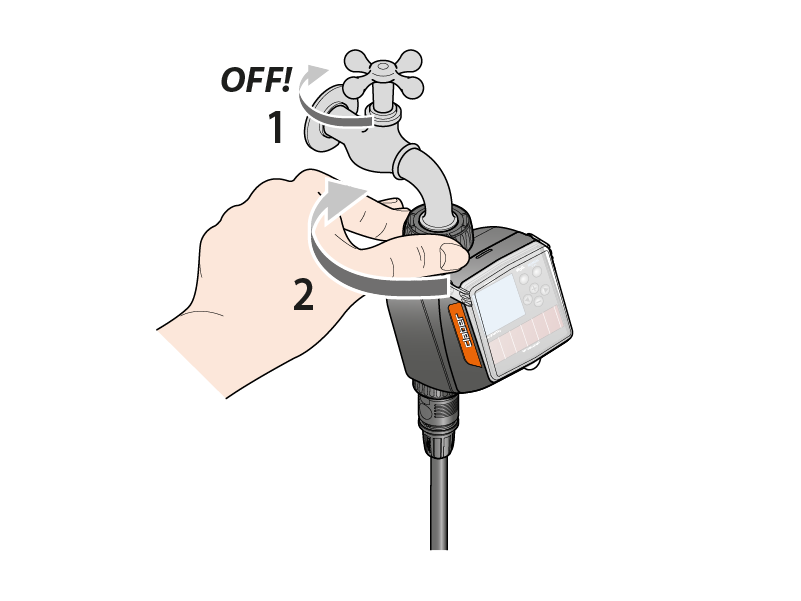

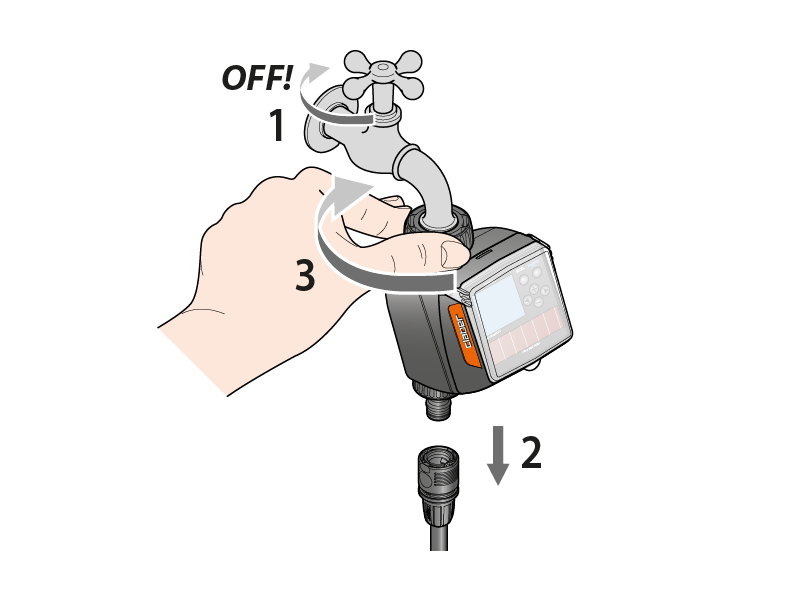

Cierre el grifo. Desenrosque el casquillo de apriete de la toma de 3/4”del grifo girándolo hacia la derecha.

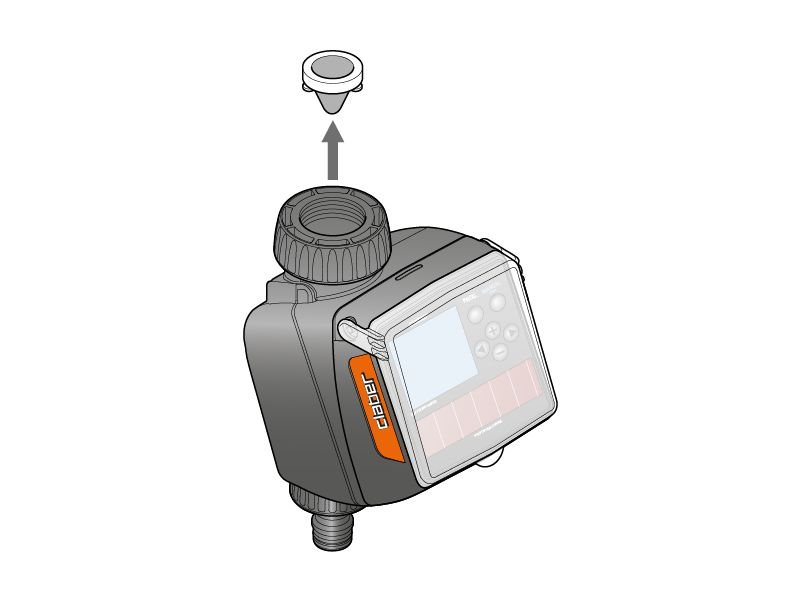

Extraiga el filtro.

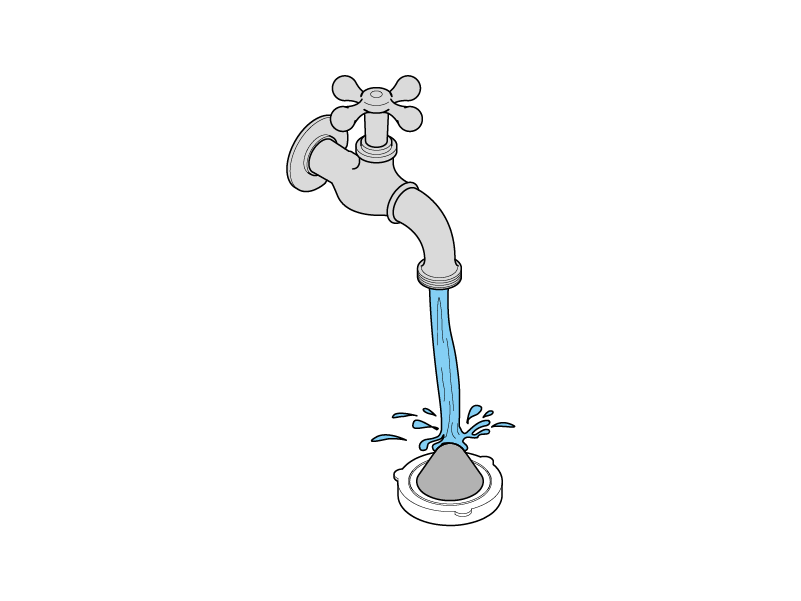

Limpie el filtro con un chorro de agua corriente. Tras el lavado, móntelo todo.

A final de temporada, antes de que lleguen las heladas invernales, desconecte el programador del grifo.

Extraiga las pilas.

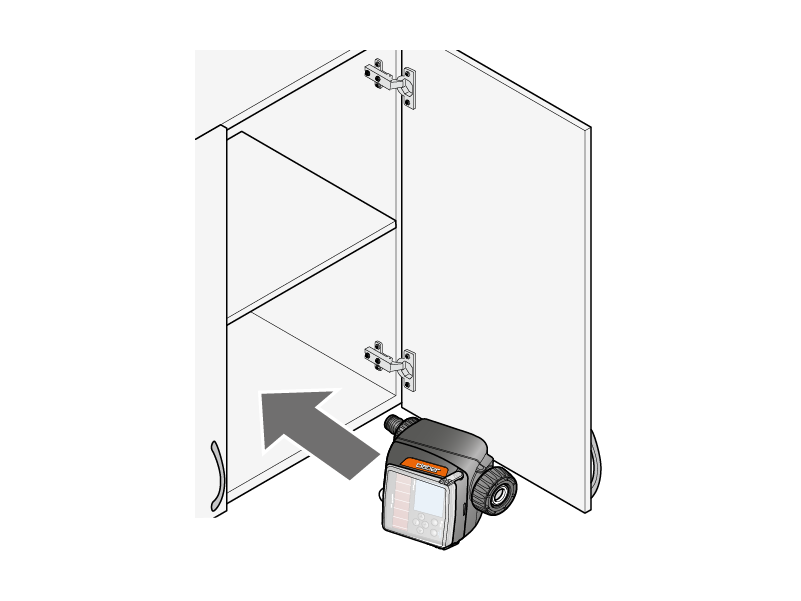

Guárdelo en un lugar protegido y no húmedo en el que la temperatura no baje de 3 °C.
