Aqua-Magic System. Kit para instalación por goteo independiente. Permite regar macetas y pequeños huertos seleccionando la cantidad de agua y la frecuencia de riego, eligiendo entre los valores predeterminados. Incluye panel fotovoltaico que aprovecha la energía solar para alimentar las pilas recargables (no incluidas).

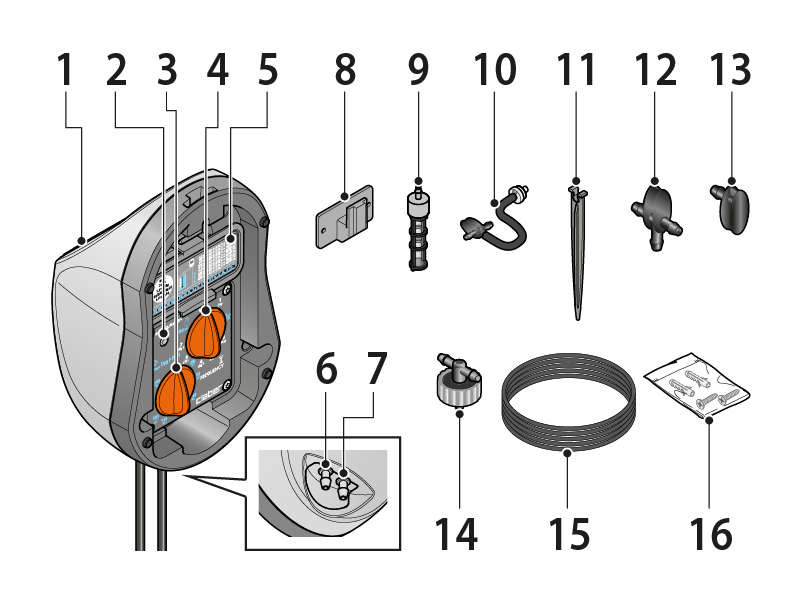

1) Panel fotovoltaico,
2) LED de estado de funcionamiento,
3) Mando de cantidad de agua,
4) Mando de frecuencia de riego,
5) Compartimento de las pilas,
6) Entrada de agua,
7) Salida de agua,
8) Pletina mural,
9) Filtro,
10) Válvula antisifón,
11) Piquetas,
12) Conector en T,
13) Tapón de fin de línea,
14) Goteros,
15) Tubo capilar,
16) Tornillos y tacos.

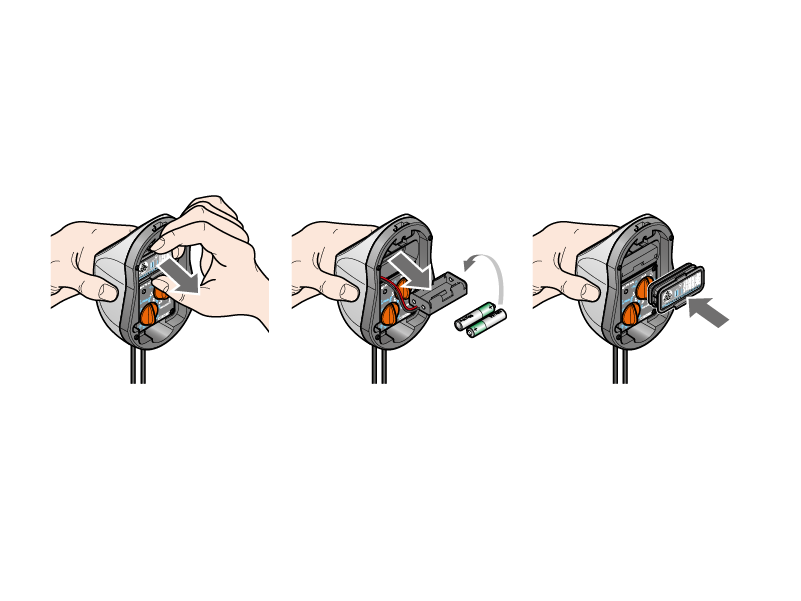

Use solo pilas recargables de 1,2V NiMH tipo AA/HR6 (de 1800mAh o más). Recuerde que las pilas recargables estarán descargadas casi por completo en el momento de la compra. Para recargarlas, ponga el selector en OFF y exponga el programador a la luz directa del sol durante un mínimo de 8 horas. Como alternativa, se puede utilizar un cargador de pilas externo para realizar una carga completa. Realice la programación deseada, asegurándose de que el programador esté siempre situado correctamente, bajo la luz directa del sol. Al final de la temporada, extraiga las pilas.

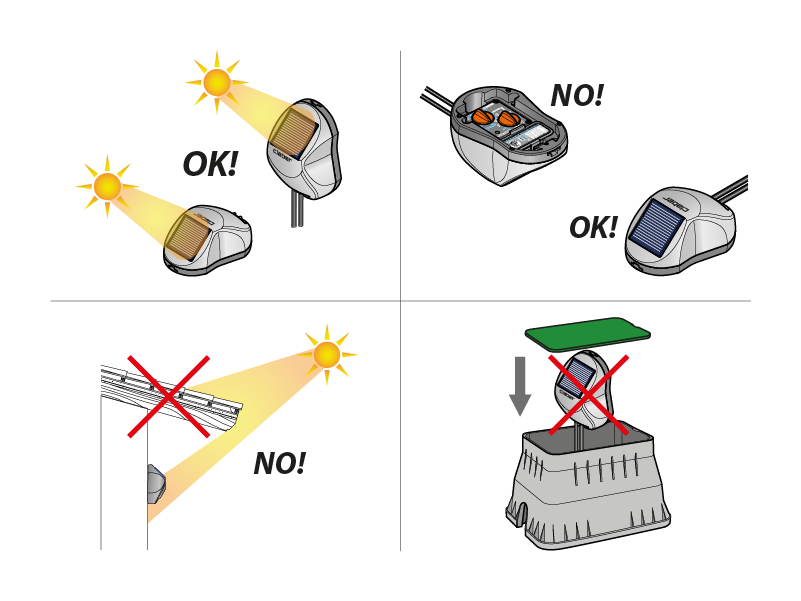

El programador funciona tanto en horizontal como en vertical (colgado de la pared).
Debe instalarse en un punto en el que le pueda dar la luz del sol.
Debe colocarse con el panel fotovoltaico orientado hacia arriba.

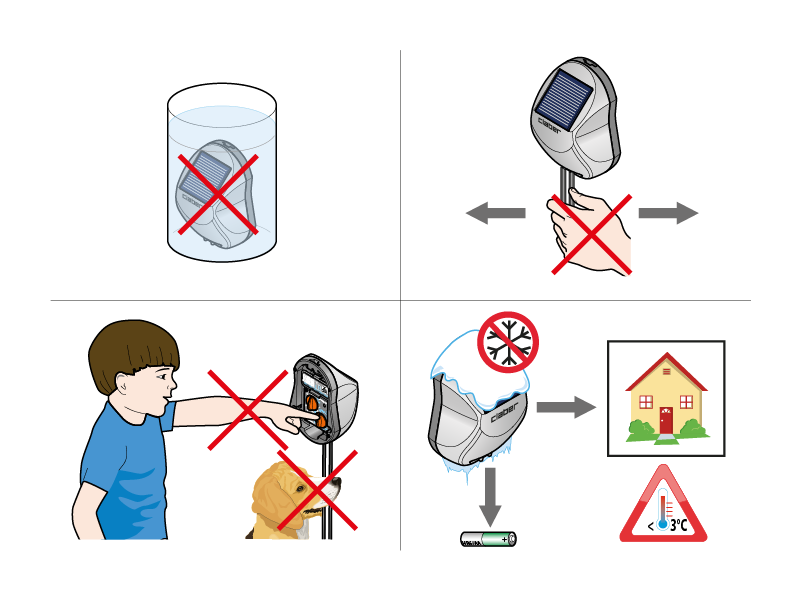

No debe colocarse en arquetas.

No debe sumergirse en líquidos.
No debe ser utilizado por niños ni estar al alcance de animales domésticos.
Los tubos de conexión no deben tensarse.
Durante el invierno, es necesario guardar el programador en un lugar seco en el que la temperatura no baje de los 3 °C.

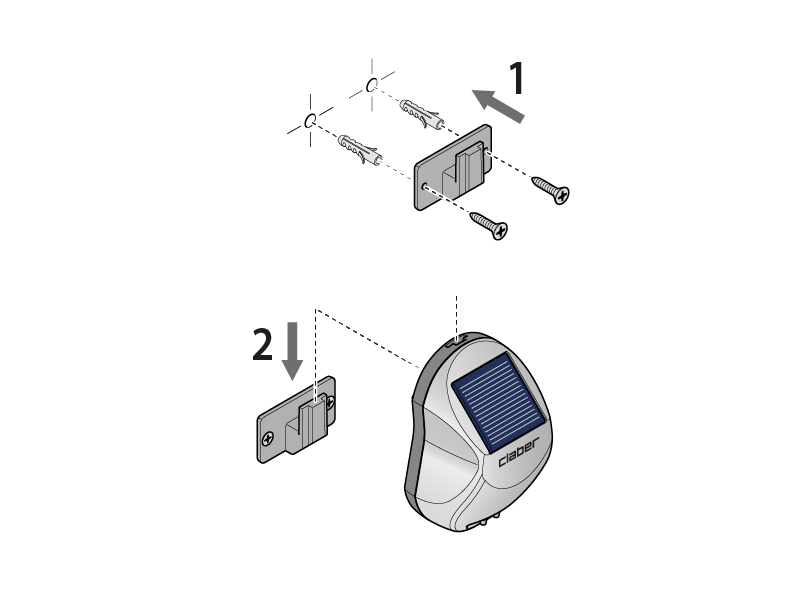

Si el depósito del agua está en el exterior, sitúelo en un lugar sombreado. Fije la pletina a la pared con los tornillos incluidos y cuelgue el programador.

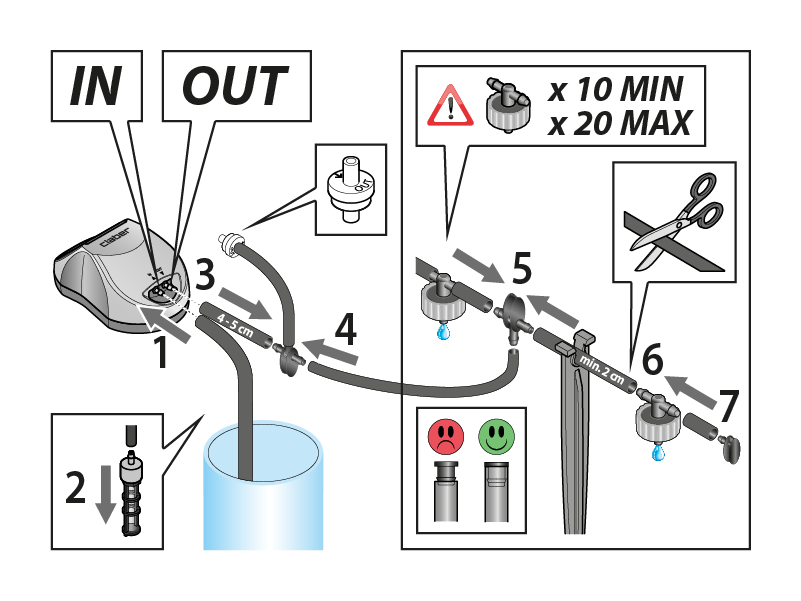

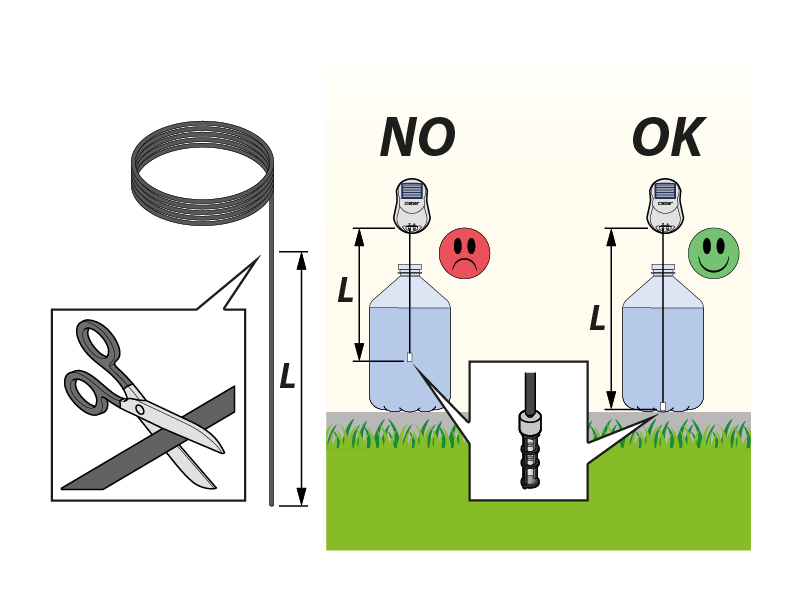

Para instalar el tubo de aspiración del agua, corte un tramo de tubo micro, acople a un extremo el filtro y conecte el otro al programador en la salida marcada con “IN”. Para un funcionamiento correcto, es fundamental que el tubo con el filtro toque el fondo del recipiente del agua. Para lograrlo, antes de cortar el tubo mida la distancia "L" entre el programador y el fondo del recipiente.

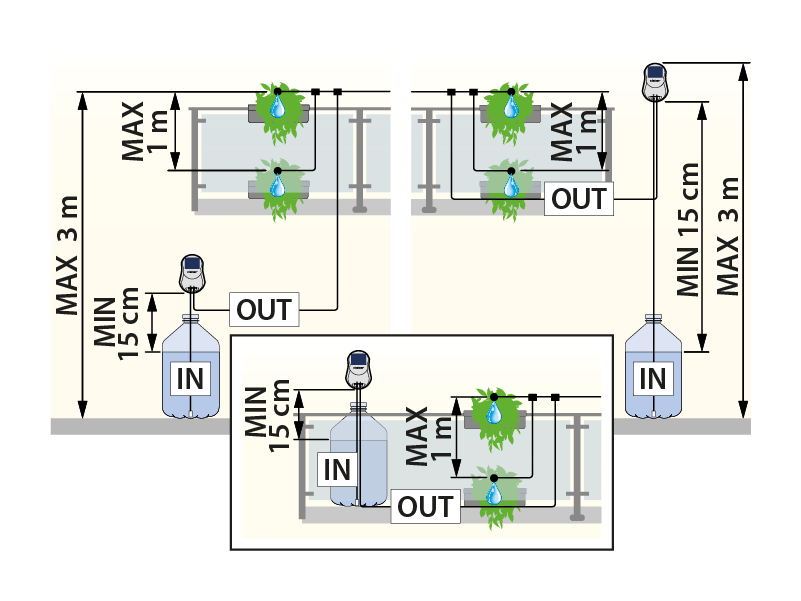

Al crear el sistema, para que el programador funcione con las máximas prestaciones, le recomendamos que respete las siguientes medidas entre programador, depósito de agua y tubos.
Atención: el programador se debe colocar a 15 cm como mínimo sobre el nivel del agua y a 3 m como máximo.

Una vez colocado el programador, se pueden conectar los tubos, la válvula antisifón, los piquetes, los conectores, los goteros y los tapones de fin de línea.

Importante: utilice 10 goteros como mínimo y 20 como máximo. Los goteros no son ajustables. El anillo de cierre gris debe enroscarse a fondo, sin apretarlo. Atención: los goteros deben limpiarse con agua o sumergirse en agua y vinagre.

A continuación se ofrece un ejemplo de realización de las conexiones. La válvula antisifón se debe colocar a 4-5 cm de la embocadura, en el tubo conectado a la salida “OUT”.

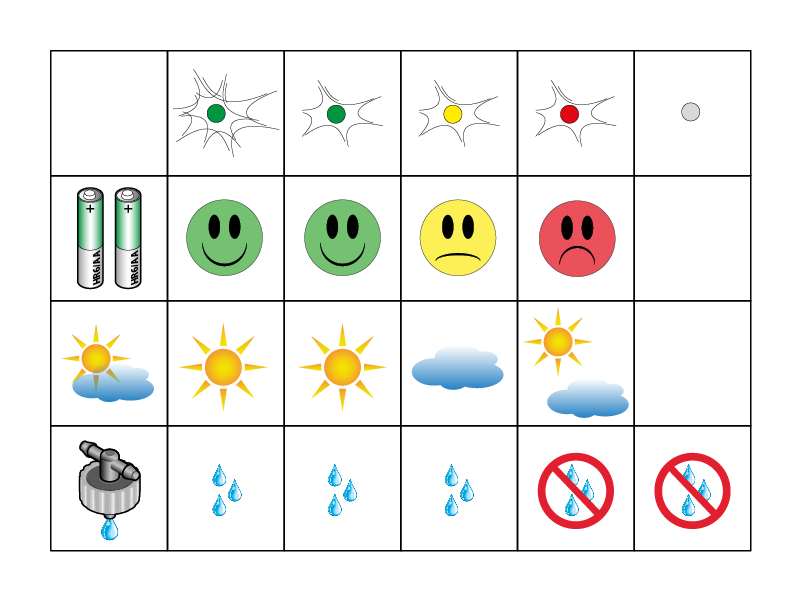

parpadeo rápido: el programador está en fase de programación

parpadeo lento: el programador está en espera de riego o regando

parpadeo en amarillo: pilas parcialmente cargadas y nivel de luz insuficiente para recargarlas

parpadeo en rojo: pilas completamente descargadas (si durante el primer uso se utilizan pilas completamente descargadas, una vez colocadas, para poder regar hay que esperar hasta que el programador las recargue (aproximadamente un día en OFF).

led apagado:
1) pila completamente agotada
2) programación incompleta
3) selector “FREQUENCY” en posición “OFF”
4) selector “FREQUENCY” en posición manual con riego manual terminado.

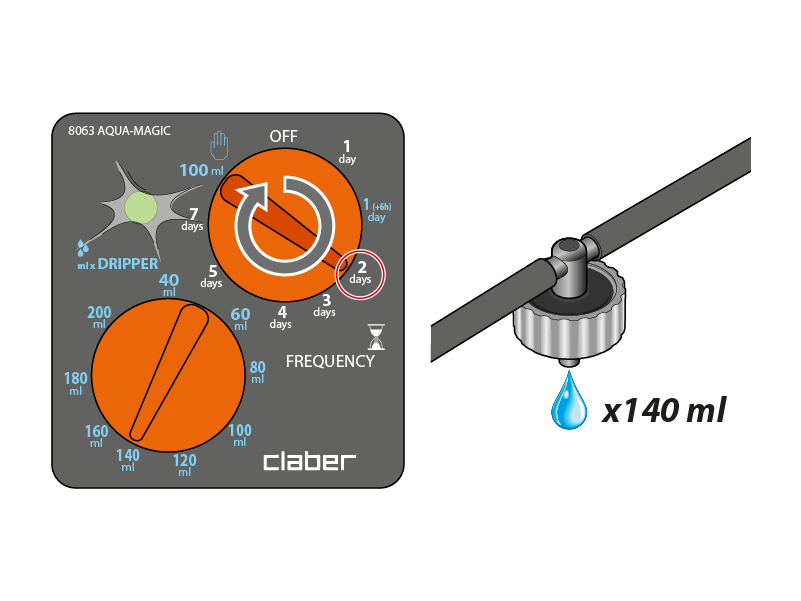

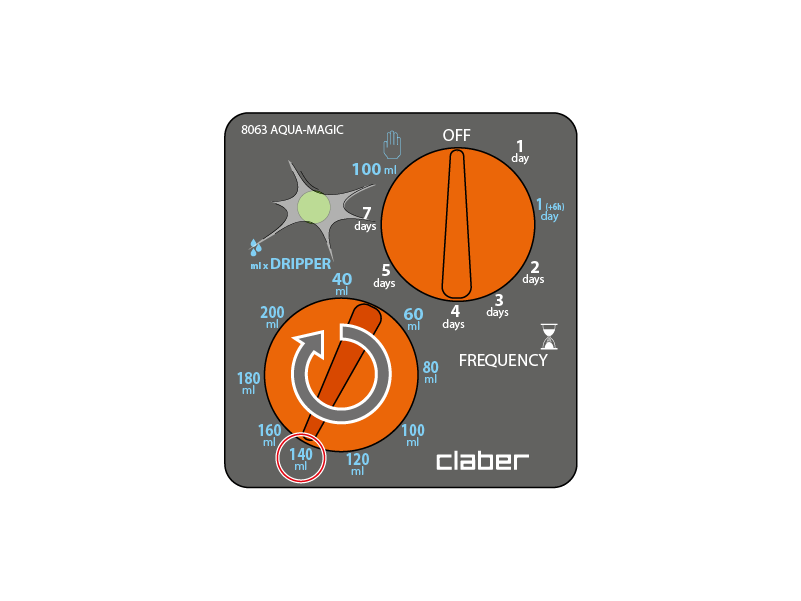

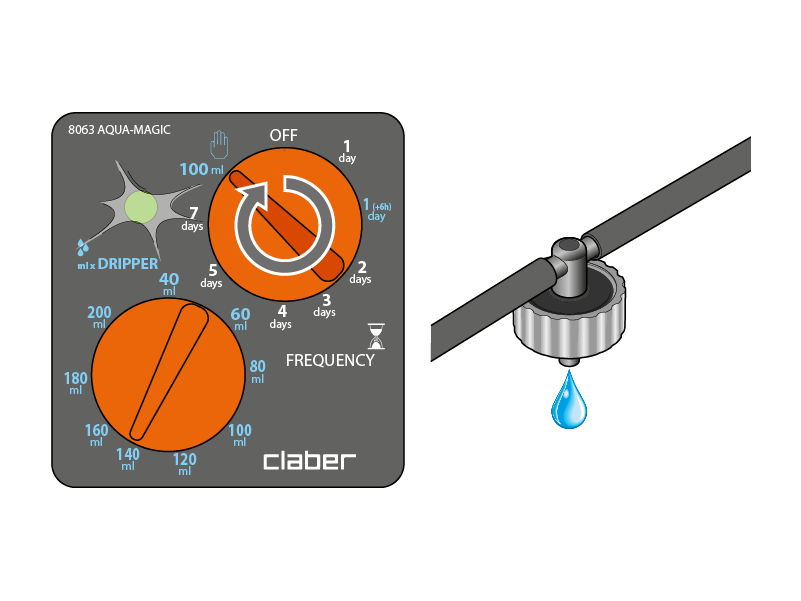

Cuánto regar (cantidad diaria en ml por gotero). A la hora a la que desea que comience el riego, defina la CANTIDAD diaria de agua que se debe suministrar por cada gotero girando el selector “DRIPPER“ (gotero) hasta el valor deseado: el LED permanece apagado para indicar que la programación no está completa (el programador no regará automáticamente hasta que se defina la FRECUENCIA). Las cantidades están predefinidas y NO pueden modificarse.

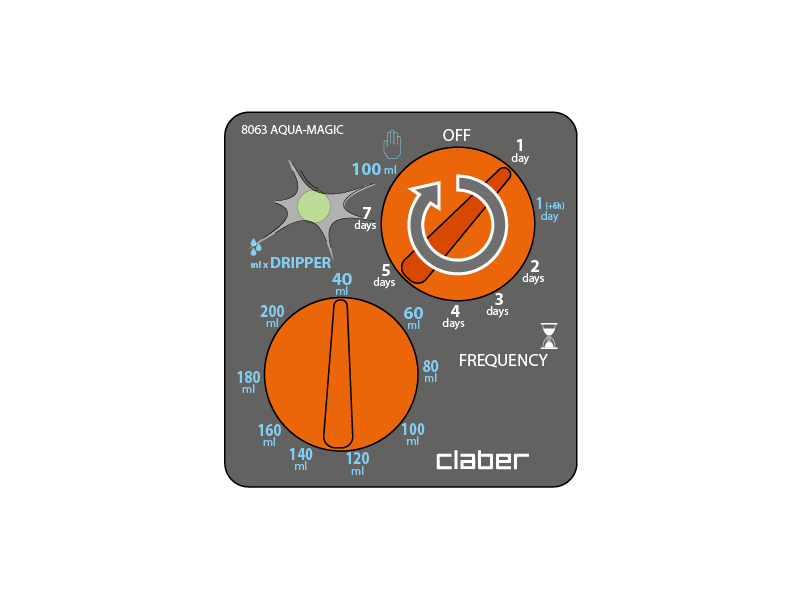

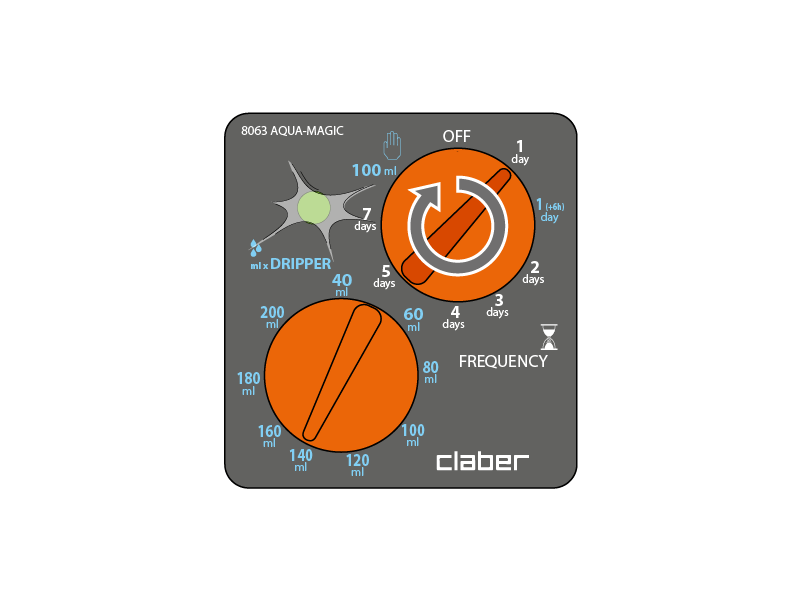

Cada cuánto tiempo regar (frecuencia de riego). Defina la FRECUENCIA del riego girando el selector “FREQUENCY“ (frecuencia): se ha completado la programación; el LED parpadea rápidamente durante unos segundos, y luego LENTAMENTE (1 parpadeo cada 2 segundos). Inmediatamente después de la programación, se iniciará un riego. El riego terminará cuando se haya suministrado la cantidad de agua definida con el selector “DRIPPER“ (gotero). Las frecuencias están predefinidas y NO pueden modificarse.

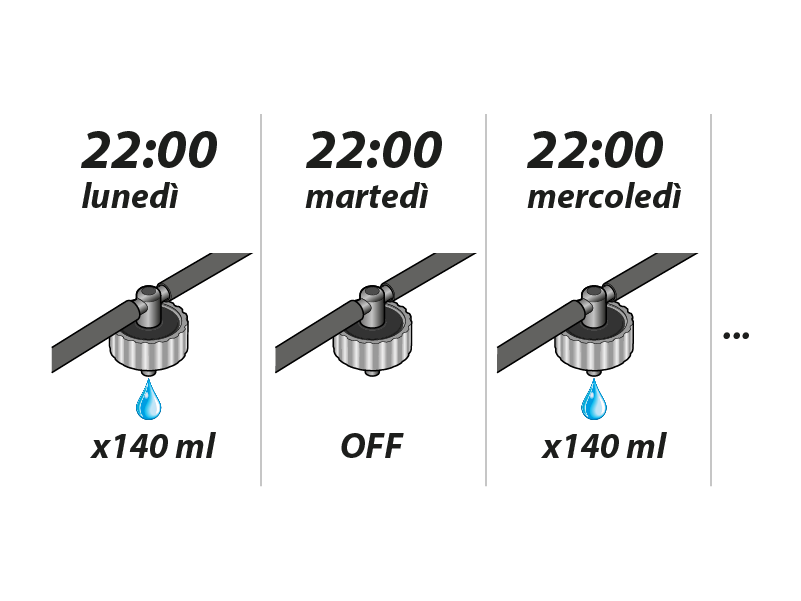

Cuándo regar (a qué hora regar). A la hora a la que se desea que comience el riego (por ej., a las 22:00), coloque las pilas y mueva el selector FREQUENCY. Comenzará inmediatamente un primer riego, y los siguientes se iniciarán de acuerdo con el programa seleccionado (por ej., 2 days).

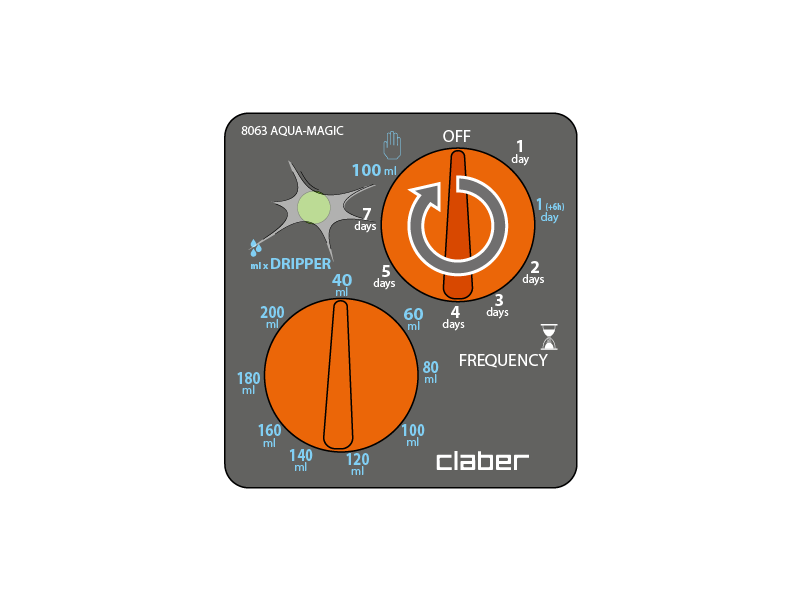

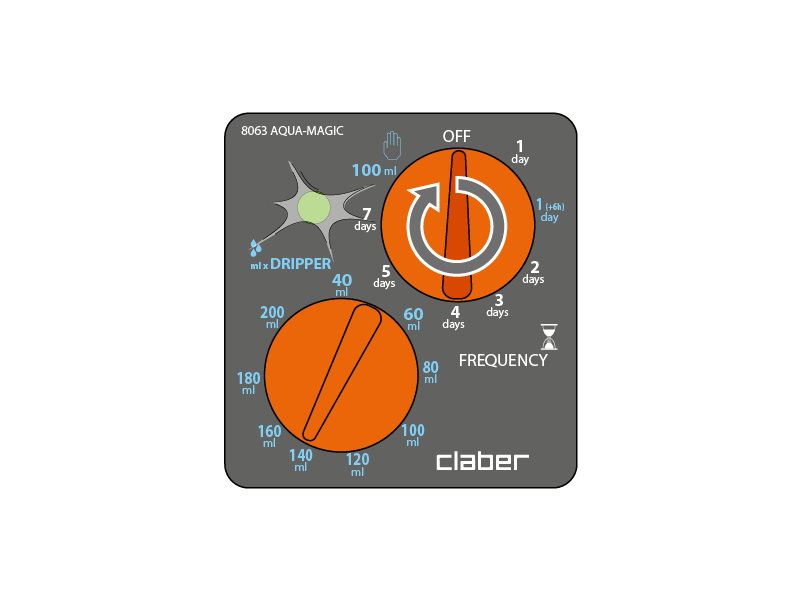

Cambiar la hora de inicio y/o la frecuencia de los riegos. Ponga el selector “FREQUENCY“ (frecuencia) en “OFF” y espere a que se apague el LED.

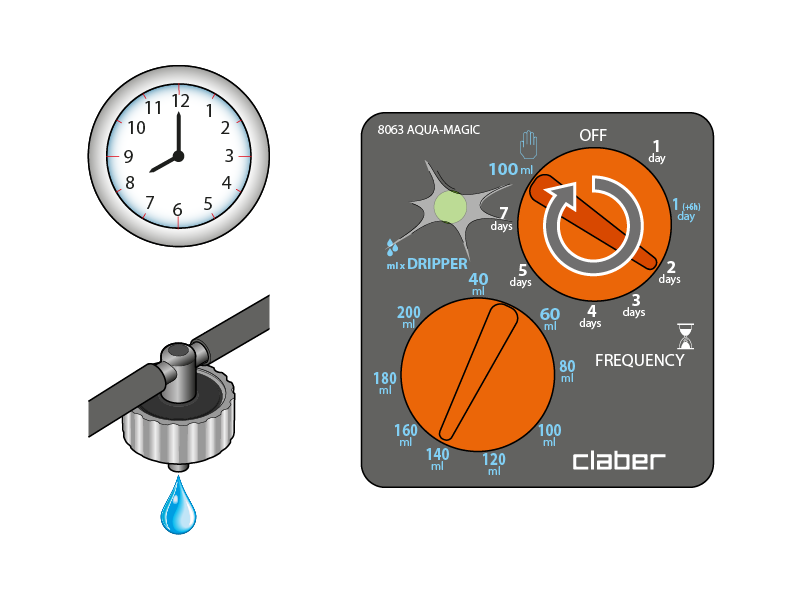

Espere hasta la nueva hora a la que se desea que comiencen los riegos (por ejemplo, a las 20:00). Ponga el selector “FREQUENCY“ en la nueva frecuencia deseada. Una vez realizada la nueva programación, comenzará inmediatamente un riego con la cantidad de agua definida: los riegos siguientes comenzarán al cabo del número de días definido con el selector “FREQUENCY“ (frecuencia).

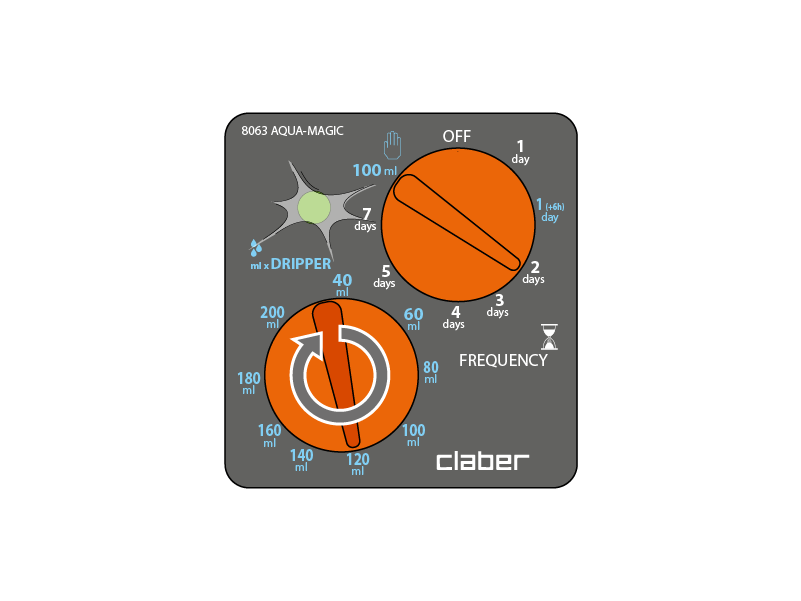

Cambiar la cantidad de agua suministrada. Para aumentar o reducir la cantidad definida, gire el selector “DRIPPER“ (gotero): la modificación realizada se aplicará a partir del próximo riego. Si se lleva a cabo esta operación durante un riego en curso, este se bloqueará al alcanzarse la cantidad definida (si se reduce) o se prolongará (si se aumenta la cantidad) con efecto inmediato.

Gire el selector FREQUENCY hasta la posición de manual 100 ml; el LED parpadeará durante todo el riego manual.

No se puede aumentar la duración de un riego manual, sino solo adelantar manualmente su cierre de dos maneras: gire el selector “FREQUENCY“ hasta la posición inicial (por ej., 1 day). La programación anterior se mantiene memorizada, de manera que los riegos comenzarán a las horas habituales. Al girar el selector para ponerlo en la frecuencia anterior, no se detenga más de 3 segundos en otra frecuencia, ya que de lo contrario se tomaría como nueva programación.

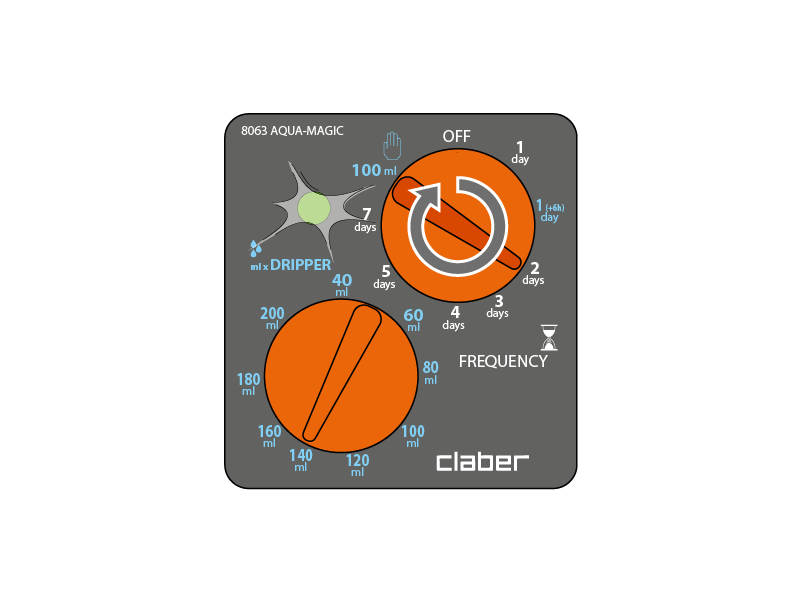

Interrupción por adelantado: Gire el selector “FREQUENCY“ hasta una nueva frecuencia (por ej. 2 days). La programación anterior NO se mantiene memorizada. Comenzará inmediatamente un riego, y los siguientes se iniciarán respetando la nueva hora y la nueva frecuencia seleccionada.

Si el selector “FREQUENCY” está en la posición manual y el riego ya ha terminado, el LED permanece apagado y el programador no regará automáticamente hasta que se vuelva a programar.

Asegúrese de que las pilas estén cargadas y active el Aqua-Magic, girando el selector “FREQUENCY“ hasta un programa cualquiera (para activar la aspiración).

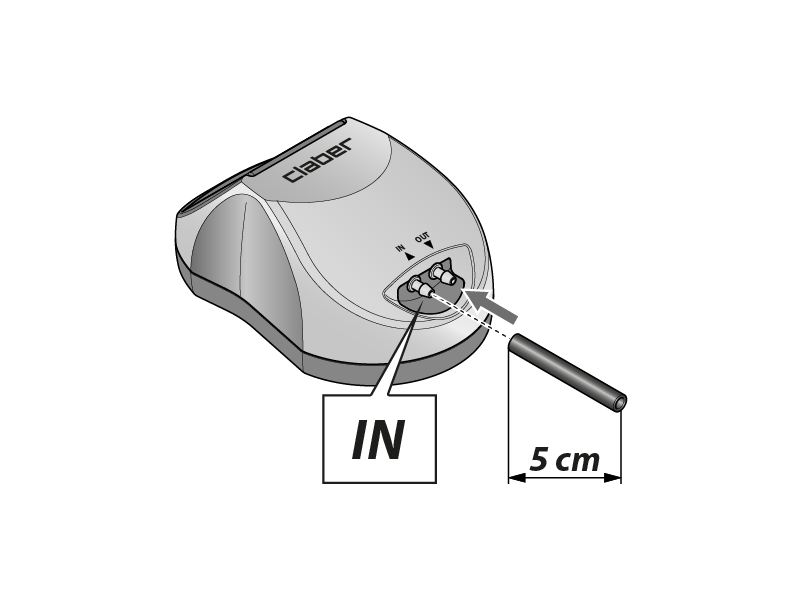

Corte 5 cm del tubo micro incluido e introdúzcalo en la boquilla de entrada "IN". Esto es necesario para facilitar la operación siguiente.

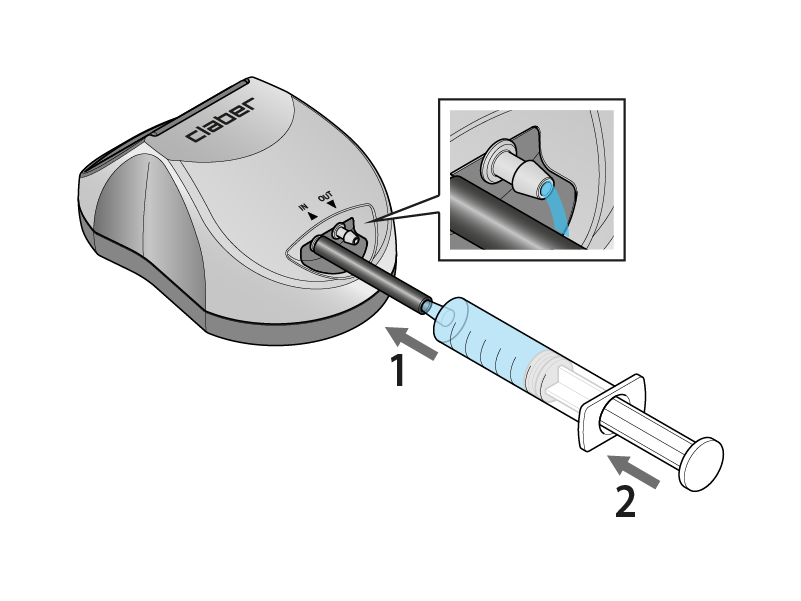

A continuación, acople al tubito una jeringuilla sin aguja con agua e inyecte el agua en su interior. Si es necesario, repita la operación varias veces, incluso el día siguiente (debería salir agua por la otra boquilla, "OUT", es decir, por la salida). Ahora la bomba está desbloqueada.

Al terminar, ponga en OFF el programador.
