Regensensor
Art.-Nr. 90916

Den Leitfaden herunterladen
INSTALLATION

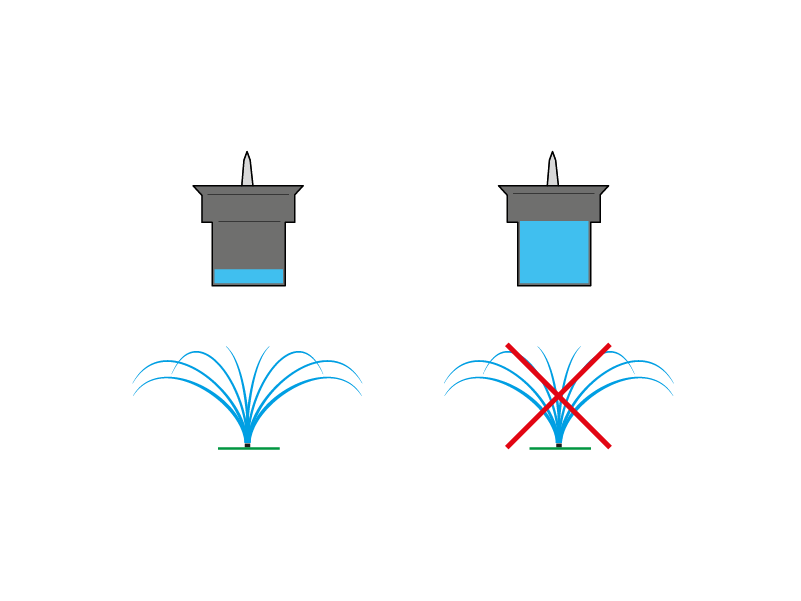

Der Rain Sensor verhindert unnütze Wasserverschwendung durch Aussetzung des Starts der Regner bei Regen.

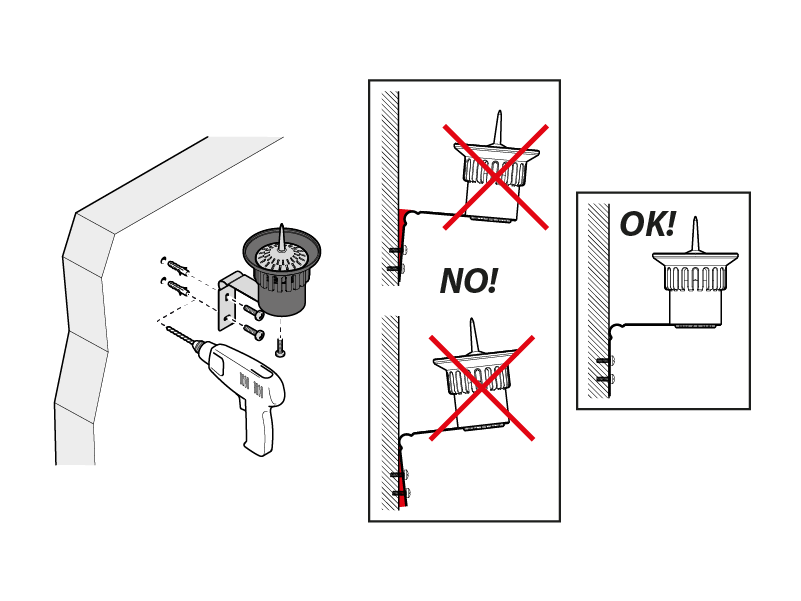

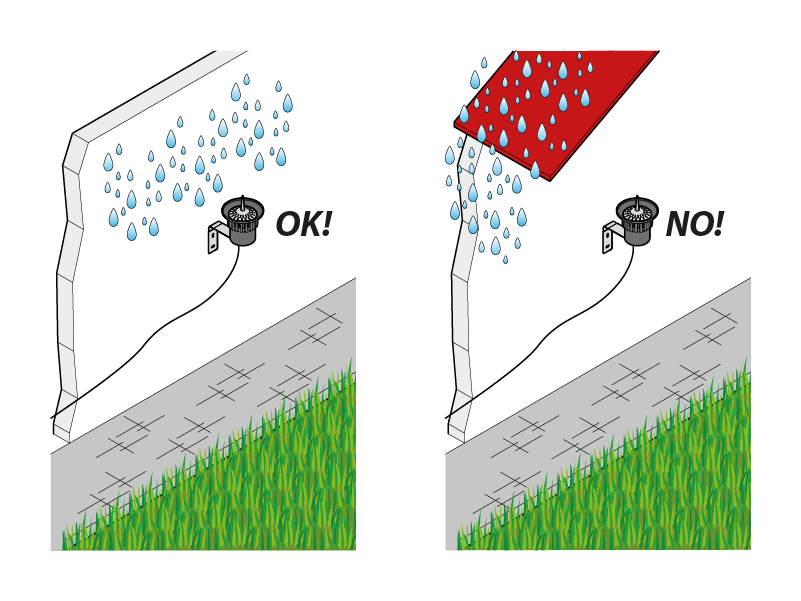

Installieren Sie den Rain Sensor an einem Ort, an dem er dem Regen ausgesetzt ist, aber nicht vom Strahl der Regner erreicht wird.

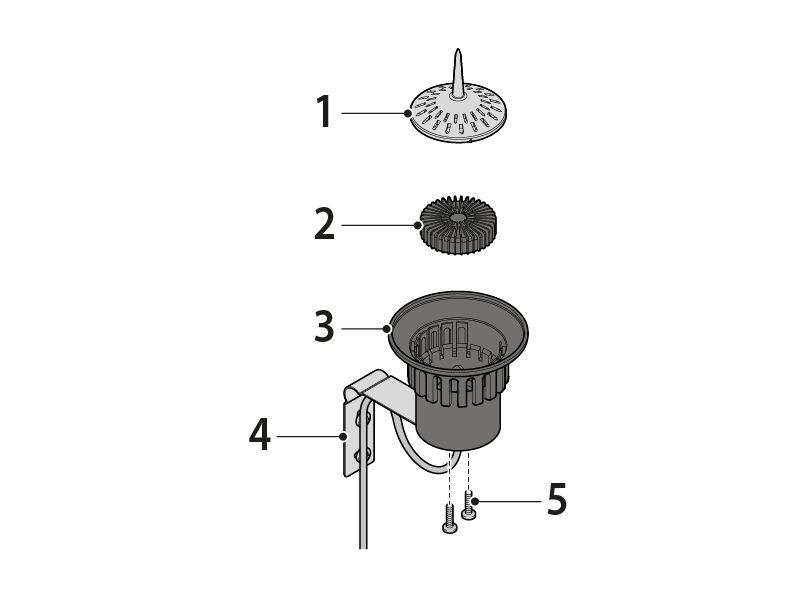

BESCHREIBUNG

1) Obere Abdeckung
2) Innerer Schwimmer
3) Behälter
4) Befestigungsbügel
5) Sicherungsschrauben für Bügel

BETRIEB

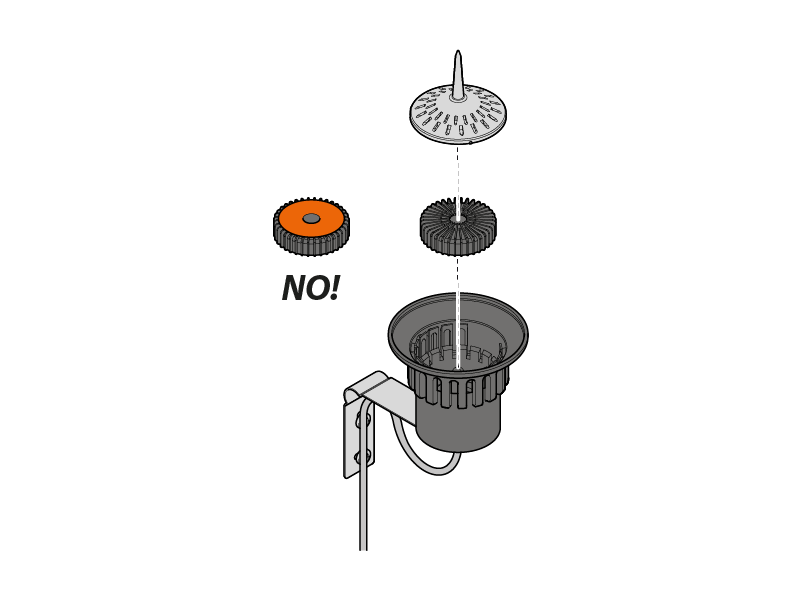

Für den korrekten Betrieb des Sensors positionieren Sie den Schwimmer im Behälter so, dass die speziellen radialen Rippen nach oben und der orange Boden nach unten zeigt. Die obere Abdeckung muss geschlossen bleiben, damit keine Blätter oder Verunreinigungen den Betrieb des Rain Sensor beeinträchtigen können.

Wenn der Behälter des Rain Sensor voll ist (Niederschlagshöhe von mindestens 5 mm), gibt dieser dem Bewässerungscomputer das Stopp-Signal, das – je nach Modell – entweder die laufende Bewässerung stoppt oder die folgenden Bewässerungen aussetzt.

INSTALLATION

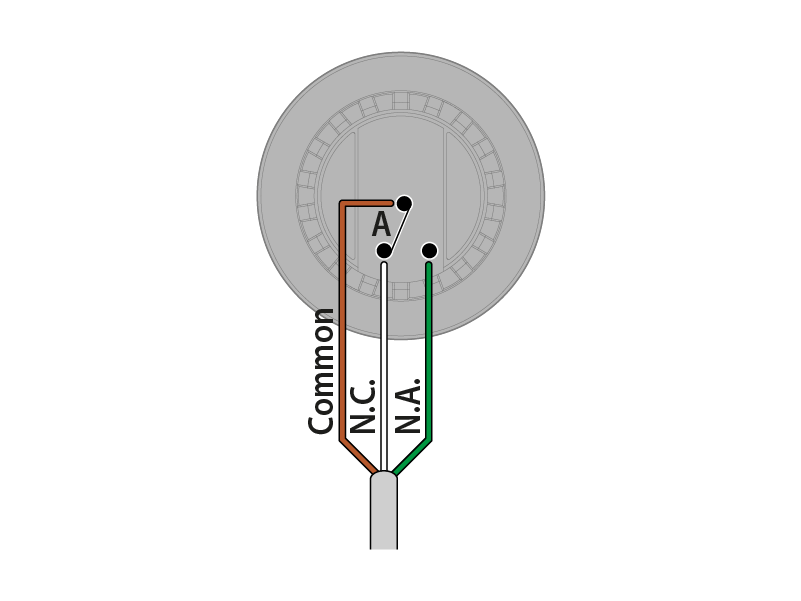

Der Sensor verfügt über drei Leiter. Diese sind im Inneren des Sensors an einen Wechselkontakt A angeschlossen (ein Kontakt ist ein Öffner, der andere ein Schließer), der bei Erreichen der Niederschlagshöhe von 5 mm aktiviert wird.

Das im Behälter gesammelte Regenwasser führt dazu, dass der Schwimmer im Inneren ansteigt. Wenn dieser eine Niederschlagshöhe von 5 mm erreicht, wird ein Wechselkontakt aktiviert.

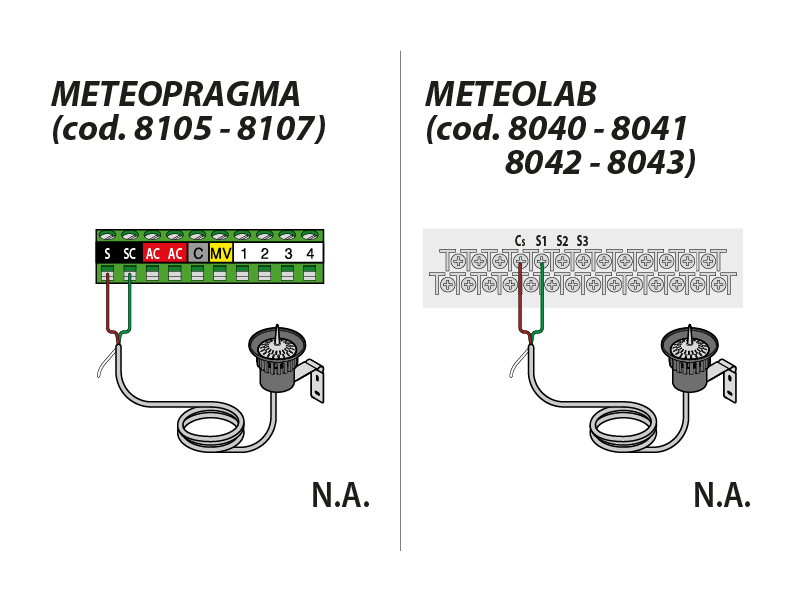

Der Schließerkontakt (N. A.), der an einen der Eingänge des Meteolab oder Meteopragma Sensors angeschlossen ist, informiert letzteren darüber, dass es regnet. Schließen Sie den Schließerkontakt (gemeinsam + Schließer braunes Kabel und grünes Kabel) an einen Meteolab (oder Meteopragma) Sensoreingang an.

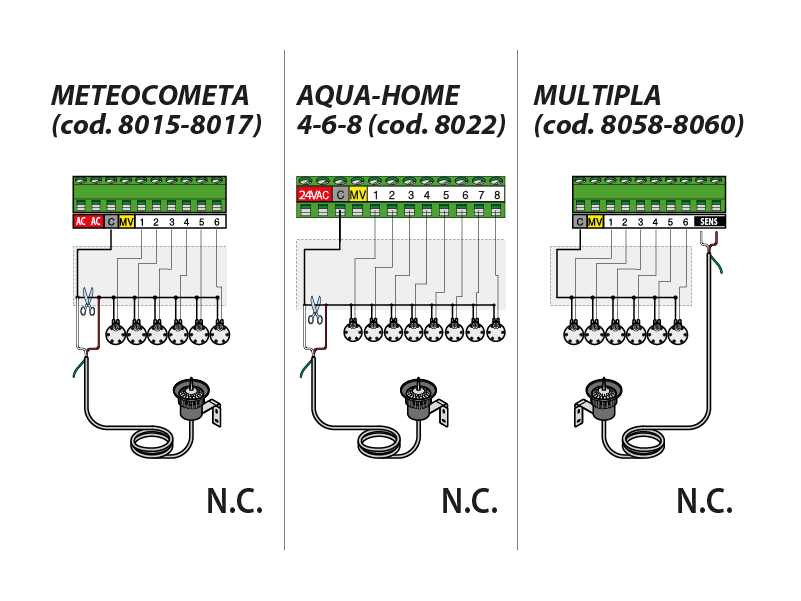

Dazu kann der Öffnerkontakt (N. C.) verwendet werden, um den Steuerkreis zwischen Meteocometa, Aqua-Home 4-6-8 oder Multipla zu unterbrechen. Dazu unterbrechen Sie die Verbindung des gemeinsamen Kabels der Magnetventile und schließen Sie die 2 Leiter an den Öffnerkontakt an (gemeinsam + Öffner braunes Kabel und weißes Kabel).

Wenn wieder die Sonne scheint, verdunstet das Wasser, der Schwimmer sinkt ab und der Bewässerungscomputer kehrt zum vom Nutzer eingestellten Bewässerungsprogramm zurück.
