Der Rain Sensor verhindert unnütze Wasserverschwendung durch Aussetzung des Starts der Regner bei Regen.

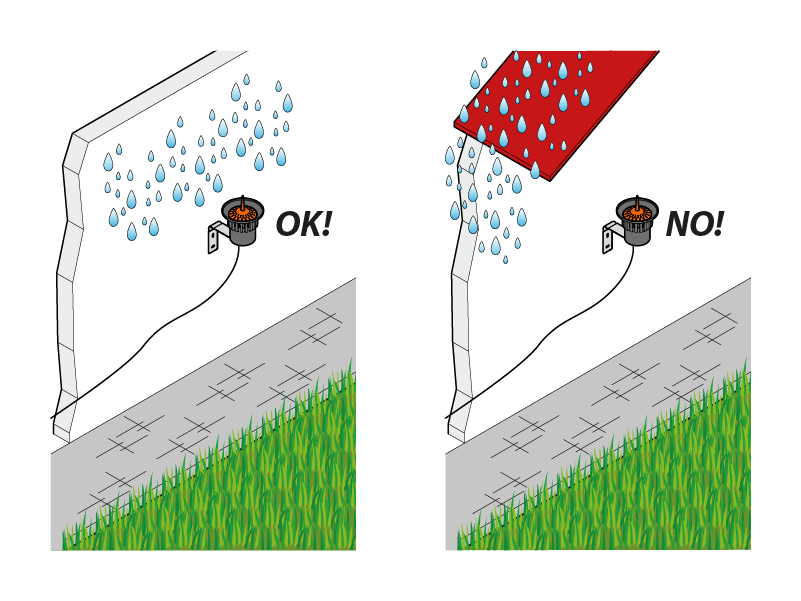

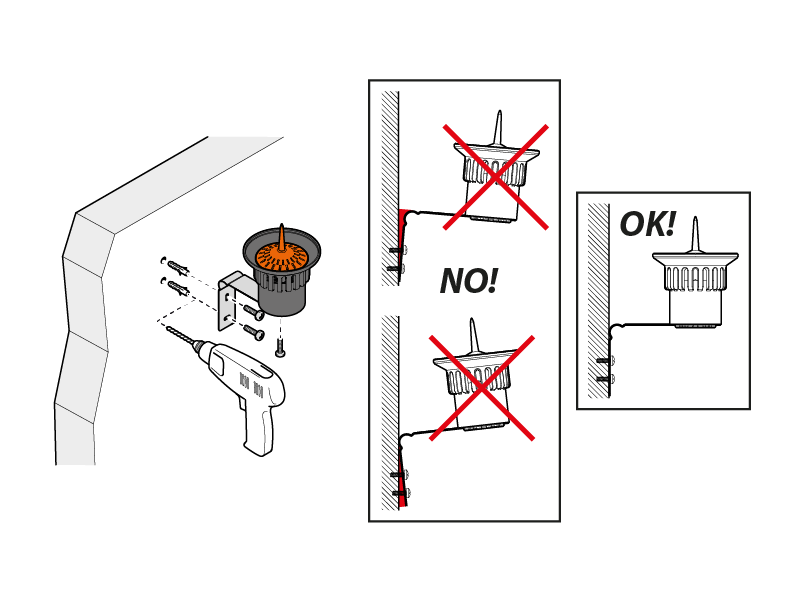

Installieren Sie den Rain Sensor an einem Ort, an dem er dem Regen ausgesetzt ist, aber nicht vom Strahl der Regner erreicht wird.

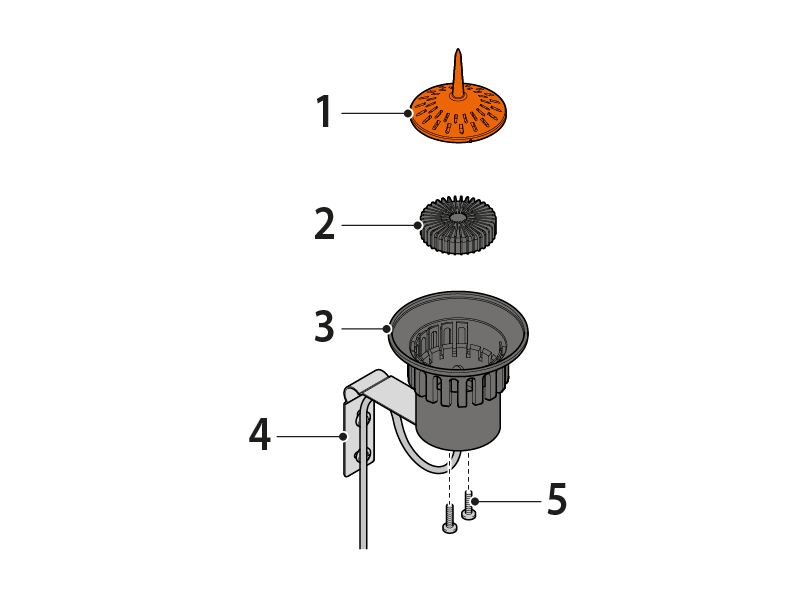

1) Obere Abdeckung
2) Innerer Schwimmer
3) Behälter
4) Befestigungsbügel
5) Sicherungsschrauben für Bügel

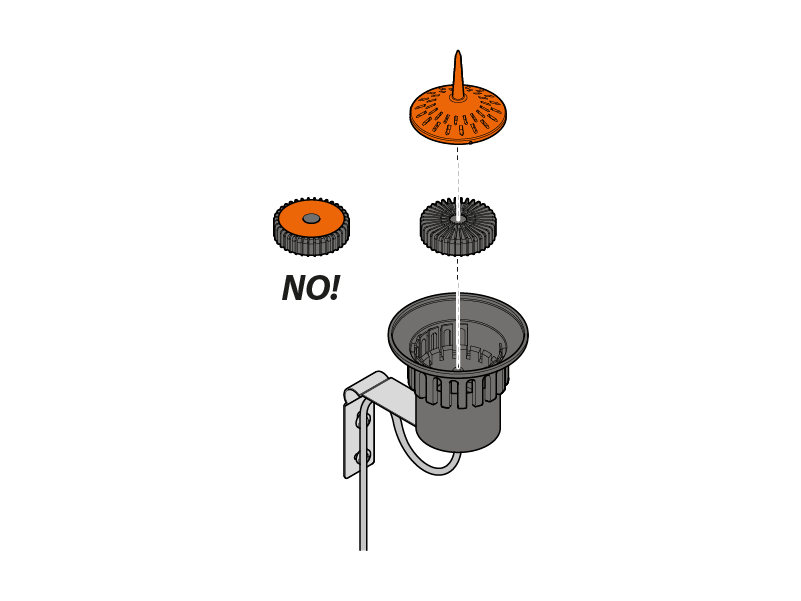

Für den korrekten Betrieb des Sensors positionieren Sie den Schwimmer im Behälter so, dass die speziellen radialen Rippen nach oben und der orange Boden nach unten zeigt. Die obere Abdeckung muss geschlossen bleiben, damit keine Blätter oder Verunreinigungen den Betrieb des Rain Sensor beeinträchtigen können.

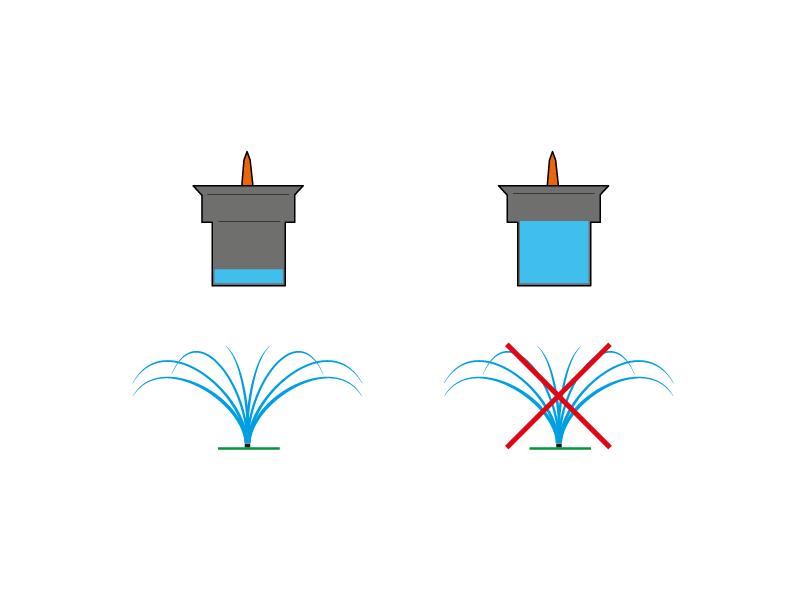

Wenn der Behälter des Rain Sensor voll ist (Niederschlagshöhe von mindestens 5 mm), gibt dieser dem Bewässerungscomputer das Stopp-Signal, das – je nach Modell – entweder die laufende Bewässerung stoppt oder die folgenden Bewässerungen aussetzt.

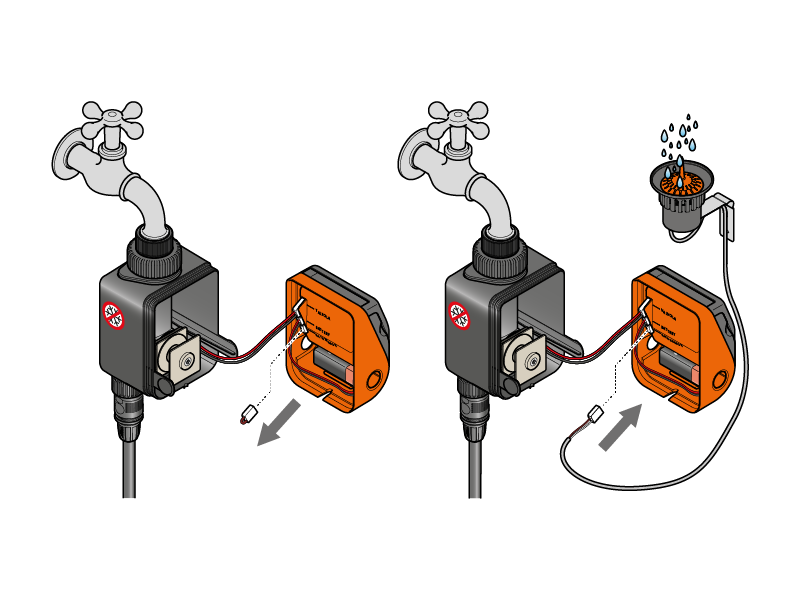

Bewässerungscomputer. Entfernen Sie den Brückenstecker und schließen Sie den Rain Sensor an den Bewässerungscomputer an, indem Sie den Stecker in das Gehäuse stecken.

Achtung: Wenn das Kabel des Rain Sensor nicht an den Bewässerungscomputer angeschlossen ist, lassen Sie den Brückenstecker eingesteckt. Ist er nicht angeschlossen, arbeitet der Bewässerungscomputer nur im manuellen und nicht im automatischen Betrieb.

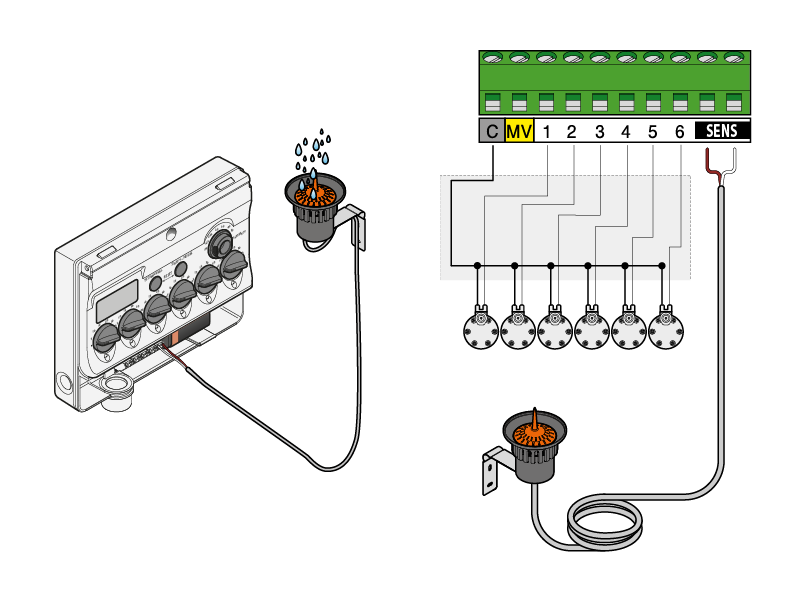

Wandmontierte Bewässerungscomputer für unterirdische Bewässerung. Wenn der Bewässerungscomputer mit den entsprechenden Aufnahmen ausgestattet ist (Bewässerungscomputer vom Typ Multipla), entfernen Sie den Brückenstecker vom Bewässerungscomputer und schließen Sie den Rain Sensor an, indem Sie die Drähte in die Klemmleiste stecken.

Achtung: Wenn das Kabel des Rain Sensor nicht an den Bewässerungscomputer angeschlossen ist, lassen Sie den Brückenstecker eingesteckt. Ist er nicht angeschlossen, arbeitet der Bewässerungscomputer nur im manuellen und nicht im automatischen Betrieb.

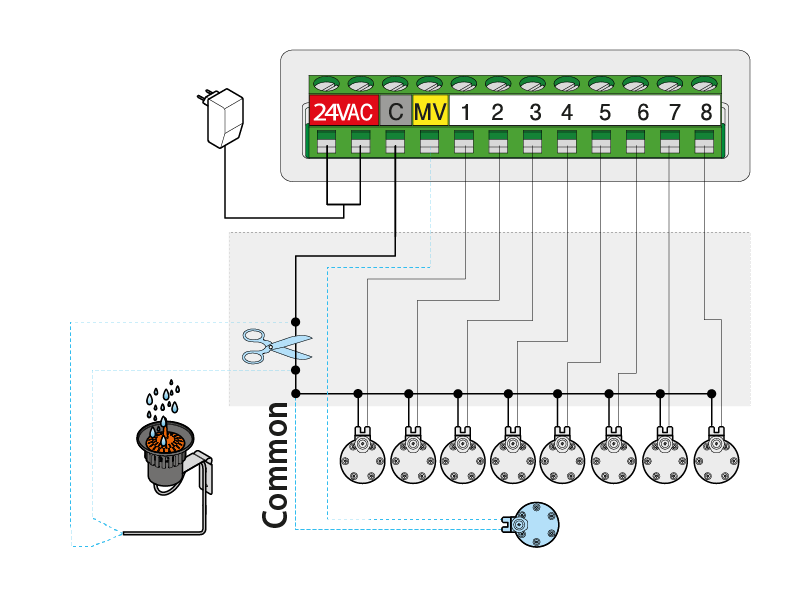

Wenn der Bewässerungscomputer nicht mit den entsprechenden Aufnahmen ausgestattet ist (Bewässerungscomputer vom Typ Aqua-Home und Cometa), schließen Sie den Rain Sensor an den Bewässerungscomputer an, indem Sie den gemeinsamen Draht unterbrechen.

Achtung: Wenn Sie sich entscheiden, den Rain Sensor aus der Anlage zu entfernen, stellen Sie die Verbindung des gemeinsamen Drahts wieder her.

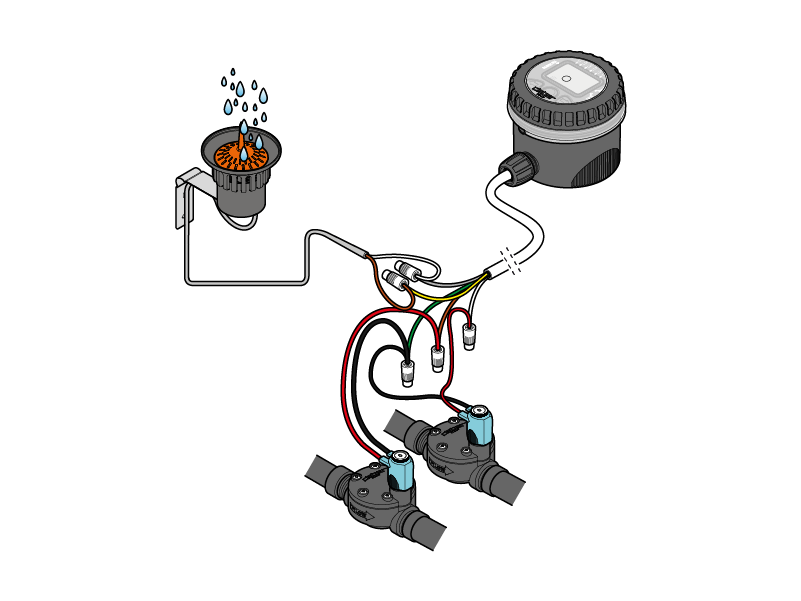

Steuermodul. Verbinden Sie im Steuermodul die gelben und grauen Drähte mit den Drähten des Rain Sensor.

Achtung: Wenn Sie sich entscheiden, den Rain Sensor aus der Anlage zu entfernen, stellen Sie die Verbindung der gelben und grauen Drähte wieder her.
